Netz-Analysegeräte: Präzision für Ihre Stromnetze und elektrische Anlagen
Entdecken Sie in dieser Kategorie eine umfassende Auswahl an Netz-Analysegeräten, die für die präzise Überwachung und Auswertung von elektrischen Stromnetzen konzipiert sind. Ob Sie ein erfahrener Elektrotechniker, ein Wartungstechniker oder ein Facility Manager sind, unsere Geräte bieten die notwendige Funktionalität, um Spannungsqualitäten zu beurteilen, Lastprofile zu erstellen und potenzielle Fehlerquellen frühzeitig zu identifizieren. Diese Auswahl richtet sich an professionelle Anwender in Industrie, Gewerbe und im Dienstleistungssektor, die auf zuverlässige Messdaten für die Optimierung ihrer Energieversorgung und die Gewährleistung der Betriebssicherheit angewiesen sind.
Warum Netz-Analysegeräte unverzichtbar sind
In der heutigen vernetzten Welt sind elektrische Energieversorgungsnetze das Rückgrat zahlreicher Prozesse. Schwankungen in Spannung, Frequenz oder unerwartete Oberwellen können nicht nur die Effizienz von Maschinen und Anlagen beeinträchtigen, sondern auch zu kostspieligen Ausfällen oder sogar zur Beschädigung sensibler Elektronik führen. Netz-Analysegeräte sind hier die entscheidenden Werkzeuge, um:
- Die Netzqualität zu überwachen: Identifizieren Sie Abweichungen von Normen wie der EN 50160 und stellen Sie sicher, dass Ihre Anlage im optimalen Betriebsbereich liegt.
- Lastprofile zu analysieren: Verstehen Sie den Energieverbrauch über verschiedene Zeiträume hinweg, um Lastspitzen zu erkennen und Einsparpotenziale zu nutzen.
- Fehlerursachen zu ermitteln: Lokalisieren Sie schnell und effizient Störungen, Transienten oder unerwartete Spannungsabfälle, die auf Probleme im Netz hindeuten.
- Die Anlagenverfügbarkeit zu erhöhen: Durch proaktive Überwachung und frühzeitige Fehlererkennung minimieren Sie ungeplante Stillstandzeiten.
- Energieeffizienz zu steigern: Optimieren Sie den Energiefluss und reduzieren Sie Verluste durch detaillierte Einblicke in das Netzverhalten.
Worauf Sie beim Kauf von Netz-Analysegeräten achten sollten
Die Auswahl des richtigen Netz-Analysegeräts hängt maßgeblich von Ihren spezifischen Anforderungen ab. Berücksichtigen Sie folgende Kriterien, um eine fundierte Entscheidung zu treffen:
- Messparameter: Welche elektrischen Größen müssen Sie erfassen? Üblich sind Spannung (AC/DC), Strom (AC/DC), Leistung (Wirk-, Schein-, Blindleistung), Energie, Frequenz, Leistungsfaktor, Oberschwingungen (THD) und Transienten.
- Messkategorien und Spannungsbereiche: Achten Sie auf die Einhaltung relevanter Normen (z.B. CAT III für Hausinstallationen, CAT IV für vorgelagerte Netzteile) und die maximal zulässigen Spannungs- und Stromwerte für Ihre Messumgebung.
- Anzahl der Phasen: Benötigen Sie ein Gerät für Einphasen- oder Dreiphasennetze?
- Aufzeichnungsdauer und Speicherkapazität: Wie lange müssen Sie Daten erfassen? Die interne Speicherkapazität und die Möglichkeit zur externen Datensicherung sind hier entscheidend.
- Schnittstellen und Konnektivität: Benötigen Sie eine USB-, Ethernet-, WLAN- oder Bluetooth-Schnittstelle für die Datenübertragung und Fernsteuerung?
- Software und Auswertemöglichkeiten: Eine benutzerfreundliche Software zur Analyse, Berichterstellung und Visualisierung der Messdaten ist essenziell. Achten Sie auf Funktionen wie Langzeitaufzeichnungen, Ereignisprotokolle und Trendanalysen.
- Mobilität und Robustheit: Muss das Gerät mobil einsetzbar sein? Achten Sie auf ein robustes Gehäuse (z.B. nach IP-Schutzarten) und eine einfache Bedienung vor Ort.
- Zertifizierungen und Normenkonformität: Achten Sie auf Geräte, die nach relevanten Normen (z.B. IEC 61000-4-30 Klasse A oder B für Netzqualitätsanalyse) geprüft und zertifiziert sind.
- Ergonomie und Display: Ein gut ablesbares Display und eine intuitive Benutzeroberfläche erleichtern die Arbeit, besonders unter schwierigen Bedingungen.
Vergleich von Netz-Analysegeräten: Schlüsselkriterien
Die folgende Tabelle bietet einen Überblick über typische Klassifizierungen und Vergleichskriterien, die Ihnen bei der Auswahl eines Netz-Analysegeräts helfen sollen. Beachten Sie, dass die tatsächliche Ausstattung und Leistungsfähigkeit je nach Modell und Hersteller variieren kann.
| Merkmal | Einphasen-Netzanalysator | Dreiphasen-Netzanalysator (Basic) | Dreiphasen-Netzanalysator (Advanced) | Netzqualitätsanalysator (PQ-Recorder) |
|---|---|---|---|---|
| Anwendungsbereich | Überwachung von einzelnen Stromkreisen, Haushaltsgeräten, kleinen Maschinen | Grundlegende Analyse von Drehstromnetzen, Lastkontrolle, Schalthysterese-Erkennung | Umfassende Netzdiagnose, Energieaudits, Langzeitüberwachung, detaillierte Fehleranalyse | Präzise Normenkonforme Netzqualitätsmessung nach EN 50160, Frequenzanalysen, Ereignisprotokollierung |
| Phasenmessung | 1 Phase + Neutralleiter | 3 Phasen + Neutralleiter | 3 Phasen + Neutralleiter | 3 Phasen + Neutralleiter |
| Spannungsmessung (typisch) | Bis ca. 600V AC | Bis ca. 1000V AC | Bis ca. 1000V AC | Bis ca. 1000V AC |
| Strommessung (typisch, mit externen Stromwandlern) | Bis ca. 200A AC | Bis ca. 1000A AC | Bis ca. 3000A AC | Bis ca. 3000A AC |
| Oberschwingungsanalyse (THD) | Basis (oft nur bis zur 10. Harmonischen) | Standard (bis zur 25. oder 50. Harmonischen) | Erweitert (bis zur 50. oder 60. Harmonischen, einzelne Oberschwingungen) | Hochauflösend (bis zur 50. oder 60. Harmonischen, detaillierte Analyse) |
| Ereigniserfassung (Transienten, Sag/Swell) | Begrenzt | Standard (typische Ereignisse) | Detailliert (schnelle Transienten, Spannungseinbrüche/-spitzen) | Sehr detailliert (schnelle Transienten, Flicker, Spannungseinbrüche/-spitzen nach Norm) |
| Speicherkapazität | Gering (oft nur für kurze Aufzeichnungen) | Mittel (mehrere Tage bis Wochen) | Hoch (mehrere Monate) | Sehr hoch (für Langzeitmessungen und detaillierte Ereignisprotokollierung) |
| Konnektivität | USB | USB, optional Ethernet | USB, Ethernet, WLAN | USB, Ethernet, WLAN, optional Mobilfunk |
| Normenkonformität (Beispiele) | CE | CE | CE, optional IEC 61000-4-30 | IEC 61000-4-30 Klasse A/B, EN 50160 |
| Bedienung | Geräteinterne Anzeige, einfache Software | Geräteinterne Anzeige, umfangreiche Software | Touchscreen, webbasiertes Interface, leistungsfähige Software | Hohe Mobilität, hochentwickelte Software für tiefgehende Analyse |
Branchenrelevante Marken und Technologien
Bei der Auswahl eines Netz-Analysegeräts stoßen Sie auf etablierte Hersteller wie Fluke, Keysight Technologies, Schneider Electric und Chauvin Arnoux. Diese Unternehmen sind bekannt für ihre hochwertigen und zuverlässigen Messinstrumente, die oft über spezifische Zertifizierungen und Zulassungen verfügen. Achten Sie auf Geräte, die nach relevanten Industrienormen wie der IEC 61000-4-30 zertifiziert sind. Diese Norm definiert die Anforderungen an die Messung der Spannungsqualität und gewährleistet die Vergleichbarkeit und Genauigkeit der Messergebnisse. Technologische Entwicklungen umfassen zunehmend drahtlose Konnektivität für die Fernüberwachung und intelligente Algorithmen zur automatischen Fehlererkennung und -klassifizierung.
Ergänzende Analysetools und Zubehör

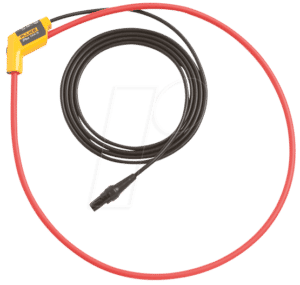

Um das volle Potenzial Ihrer Netz-Analysegeräte auszuschöpfen, finden Sie bei uns auch das passende Zubehör. Dazu gehören hochpräzise Stromwandler (z.B. Rogowski-Spulen für hohe Ströme oder flexible Stromzangen), isolierte Prüfleitungen und Krokodilklemmen, sowie robuste Transportkoffer für den mobilen Einsatz. Softwarelösungen zur weiterführenden Datenanalyse, Archivierung und Erstellung von Langzeitberichten sind ebenfalls integraler Bestandteil eines professionellen Netzmonitoring-Konzepts.
Nachhaltigkeit und Energieeffizienz durch Netz-Analyse
Die genaue Analyse von Stromnetzen trägt maßgeblich zur Steigerung der Energieeffizienz bei. Durch die Identifizierung von Blindleistungsproblemen, unerwarteten Lastspitzen oder ineffizienten Verbrauchern können Sie gezielte Maßnahmen zur Reduzierung des Energieverbrauchs einleiten. Dies schont nicht nur die Umwelt, sondern senkt auch signifikant Ihre Betriebskosten. Moderne Netz-Analysegeräte helfen dabei, den ökologischen Fußabdruck Ihrer Anlagen zu minimieren und nachhaltige Energiekonzepte zu unterstützen.
FAQ – Häufig gestellte Fragen zu Netz-Analysegeräte
Was ist der Hauptunterschied zwischen einem einfachen Spannungs-/Strommessgerät und einem Netz-Analysegerät?
Ein einfaches Spannungs-/Strommessgerät liefert Momentanwerte, während ein Netz-Analysegerät deutlich mehr kann: Es zeichnet über längere Zeiträume Daten auf, analysiert Oberschwingungen, erkennt Ereignisse wie Spannungseinbrüche oder -spitzen und liefert detaillierte Berichte zur Netzqualität nach internationalen Normen.
Welche Auflösung benötige ich für die Oberschwingungsanalyse?
Für eine grundlegende Analyse ist die Erfassung bis zur 25. Harmonischen oft ausreichend. Für spezifische Anwendungen, z.B. bei der Untersuchung von Frequenzumrichtern oder Schaltnetzteilen, kann die Analyse bis zur 50. oder 60. Harmonischen und die Darstellung einzelner Oberwellen notwendig sein.
Muss ich spezielle Schulungen absolvieren, um ein Netz-Analysegerät bedienen zu können?
Für die grundlegende Bedienung und das Auslesen von Messdaten sind die meisten Geräte heute sehr benutzerfreundlich gestaltet. Für eine tiefergehende Analyse und Interpretation der Ergebnisse, insbesondere im Hinblick auf Normenkonformität, sind jedoch Fachkenntnisse in der Elektrotechnik und Erfahrung mit den Geräten empfehlenswert.
Welche Art von Stromwandlern benötige ich für die Strommessung?
Die Wahl des Stromwandlers hängt vom zu messenden Strombereich und der Art des Leiters ab. Gängig sind feste Stromwandler (Split-Core oder Solid-Core), flexible Stromzangen (Rogowski-Spulen) für schwer zugängliche Leitungen oder Hall-Effekt-Sensoren für Gleichströme. Achten Sie auf die Kompatibilität mit Ihrem Netz-Analysegerät.
Wie lange sollte die Aufzeichnung mindestens dauern?
Für eine repräsentative Aussage zur Netzqualität sollten Aufzeichnungen idealerweise mindestens über eine Woche erfolgen, um typische Lastwechsel, Spitzenlastzeiten und mögliche Störungen während des Betriebs und der Ruhephasen zu erfassen.
Können Netz-Analysegeräte auch die Netzfrequenz überwachen?
Ja, die Netzfrequenz ist eine Standardmessgröße bei fast allen Netz-Analysegeräten. Viele Modelle können Abweichungen von der Nennfrequenz sowie schnelle Frequenzänderungen, die auf Instabilitäten im Stromnetz hinweisen können, aufzeichnen.
Sind Netz-Analysegeräte für den Einsatz im Privatbereich geeignet?
Während einige Einphasen-Netzanalysatoren für fortgeschrittene Heimwerker oder zur Überwachung einzelner Geräte nützlich sein können, sind die meisten professionellen Netz-Analysegeräte für den Einsatz in industriellen und gewerblichen Umgebungen konzipiert und erfordern spezifisches Fachwissen für die sichere und korrekte Anwendung.
