NE 555 TEX – Der vielseitige Timer-IC für Ihre Elektronikprojekte
Tauchen Sie ein in die Welt der Elektronik mit dem NE 555 TEX Timer-IC, einem wahren Klassiker und einem unverzichtbaren Baustein für unzählige Projekte. Dieses kleine, aber leistungsstarke IC im DIP-8 Gehäuse bietet Ihnen eine Fülle an Möglichkeiten, um präzise Zeitsteuerungen, Oszillatoren und Impulsgeneratoren zu realisieren. Ob für Hobbybastler, Studenten oder professionelle Entwickler – der NE 555 ist ein zuverlässiger Partner für Ihre kreativen Ideen.
Der NE 555 TEX besticht durch seine einfache Handhabung, seine robuste Bauweise und seine Vielseitigkeit. Lassen Sie sich von den nahezu unbegrenzten Anwendungsmöglichkeiten inspirieren und erwecken Sie Ihre Elektronikprojekte zum Leben!
Technische Daten im Überblick
Hier sind die wichtigsten technischen Spezifikationen des NE 555 TEX Timer-IC:
- Typ: 555 Timer-IC

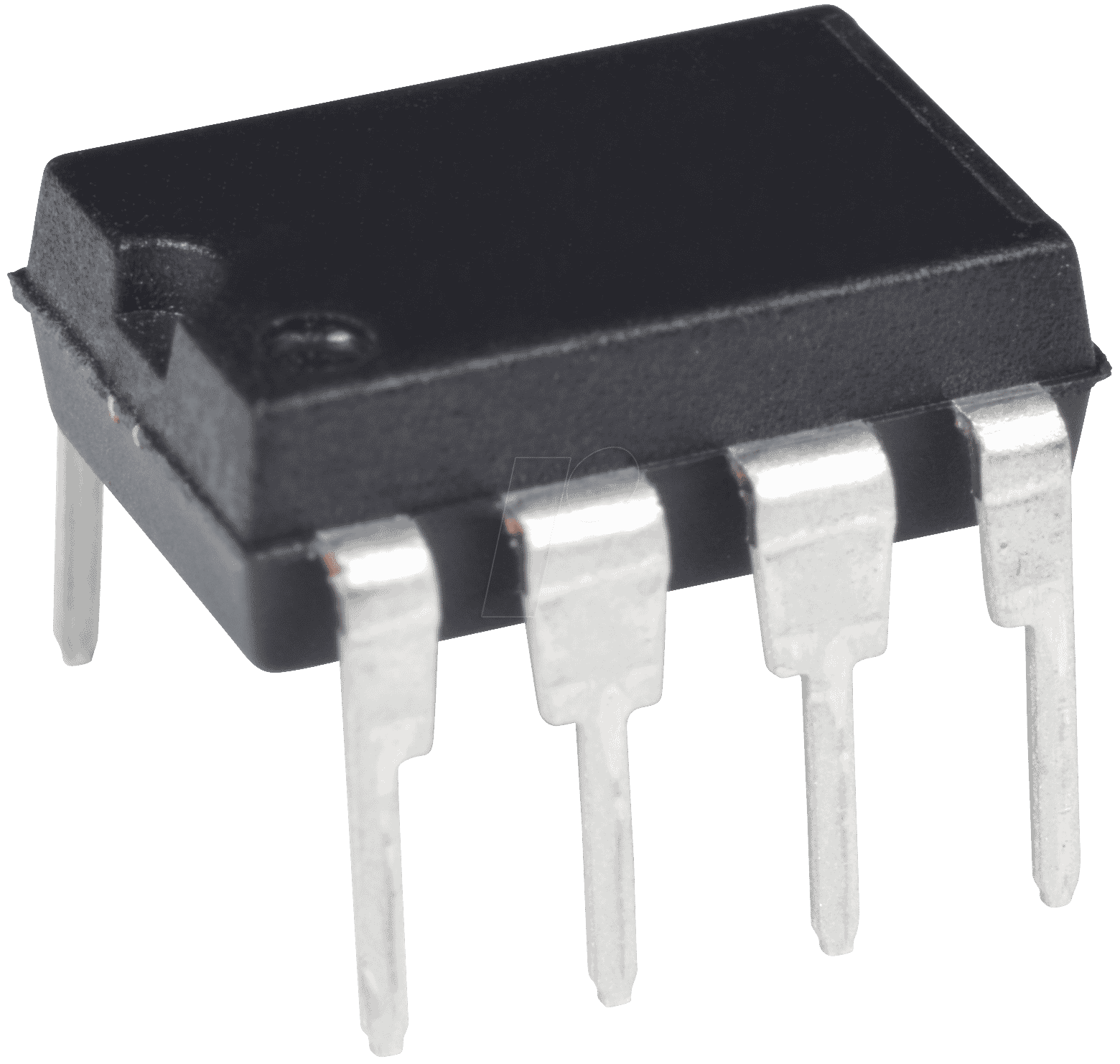

- Gehäuse: DIP-8 (Dual Inline Package)
- Anzahl der Timer: 1
- Versorgungsspannung: 4,5 V bis 16 V
- Ausgangsstrom: Bis zu 200 mA
- Betriebstemperaturbereich: 0 °C bis +70 °C
- Triggerpegel: 1/3 VCC
- Schwellenpegel: 2/3 VCC
- Genauigkeit: Typisch 1 % (abhängig von externen Komponenten)
Funktionsweise und Anwendungsbereiche
Der NE 555 Timer-IC ist ein monolithischer Zeitgeber, der in drei Hauptmodi betrieben werden kann: monostabil, astabil und bistabil.
Monostabiler Modus (One-Shot)
Im monostabilen Modus erzeugt der NE 555 einen einzelnen Impuls definierter Länge, wenn er durch ein externes Signal getriggert wird. Dieser Modus eignet sich ideal für Anwendungen wie:
- Timer für Lichtschranken
- Verzögerungsschaltungen
- Impulsverlängerung
Astabiler Modus (Oszillator)
Im astabilen Modus erzeugt der NE 555 ein kontinuierliches Rechtecksignal mit einstellbarer Frequenz und Tastverhältnis. Dieser Modus ist perfekt für:
- Blinker
- Audiosignalgeneratoren
- Taktgeber für digitale Schaltungen
- LED-Steuerungen
Bistabiler Modus (Flip-Flop)
Im bistabilen Modus fungiert der NE 555 als Flip-Flop, der zwischen zwei stabilen Zuständen wechselt. Dieser Modus kann für:
- Speicherfunktionen
- Schalter
- Taster-Steuerungen
Die Vielseitigkeit des NE 555 Timer-IC kennt kaum Grenzen. Er findet Anwendung in den unterschiedlichsten Bereichen, darunter:
- Robotik: Steuerung von Motoren, Sensoren und Aktoren
- Automatisierungstechnik: Realisierung von Zeitschaltuhren, Alarmen und Steuerungssystemen
- Musikinstrumente: Erzeugung von Klängen und Effekten
- Spielzeug: Steuerung von Licht- und Soundeffekten
- Haushaltselektronik: Timer für Küchengeräte, Lichtsteuerungen
Schaltungsbeispiele und Tipps
Die Beschaltung des NE 555 ist denkbar einfach und erfordert nur wenige externe Komponenten. Im Folgenden finden Sie einige grundlegende Schaltungsbeispiele:
Monostabile Schaltung
Diese Schaltung erzeugt einen einzelnen Impuls, wenn der Trigger-Eingang (Pin 2) kurzzeitig auf Masse gelegt wird. Die Impulsdauer wird durch die Werte von R1 und C1 bestimmt:
R1: Widerstand C1: Kondensator
Astabiler Oszillator
Diese Schaltung erzeugt ein kontinuierliches Rechtecksignal. Die Frequenz und das Tastverhältnis werden durch die Werte von R1, R2 und C1 bestimmt:
R1: Widerstand R2: Widerstand C1: Kondensator
Tipps für den erfolgreichen Einsatz des NE 555:
- Verwenden Sie hochwertige externe Komponenten, um die Genauigkeit und Stabilität der Schaltung zu gewährleisten.
- Entkoppeln Sie die Versorgungsspannung mit einem Kondensator (z. B. 100 nF) nahe am IC, um Störungen zu vermeiden.
- Achten Sie auf eine korrekte Verdrahtung und vermeiden Sie Kurzschlüsse.
- Experimentieren Sie mit verschiedenen Werten für die externen Komponenten, um die gewünschten Ergebnisse zu erzielen.
- Nutzen Sie Online-Rechner und Simulationstools, um die Werte der externen Komponenten zu optimieren.
Der NE 555 TEX – Mehr als nur ein Timer-IC
Der NE 555 TEX ist nicht nur ein Timer-IC, sondern ein Werkzeug, das Ihre Kreativität beflügelt und Ihnen die Möglichkeit gibt, Ihre eigenen Elektronikprojekte zu verwirklichen. Seine Vielseitigkeit und einfache Handhabung machen ihn zu einem idealen Begleiter für alle, die sich für Elektronik begeistern.
Stellen Sie sich vor, Sie bauen Ihre eigene Alarmanlage, einen automatischen Bewässerungstimer für Ihren Garten oder einen spannenden Lichteffekt für Ihre nächste Party. Mit dem NE 555 TEX sind Ihrer Fantasie keine Grenzen gesetzt!
Investieren Sie in den NE 555 TEX Timer-IC und entdecken Sie die faszinierende Welt der Elektronik. Lassen Sie sich inspirieren und verwirklichen Sie Ihre eigenen Projekte!
FAQ – Häufig gestellte Fragen zum NE 555 TEX
Hier finden Sie Antworten auf häufig gestellte Fragen zum NE 555 TEX Timer-IC:
- Was ist der Unterschied zwischen dem NE555 und dem LM555?
Es gibt keinen wesentlichen Unterschied. Beide Bezeichnungen beziehen sich auf den gleichen Timer-IC. NE555 ist eine Bezeichnung von Signetics (heute NXP), während LM555 von National Semiconductor (heute Texas Instruments) verwendet wurde. Es handelt sich um das gleiche Produkt, hergestellt von verschiedenen Herstellern.
- Welche Versorgungsspannung benötigt der NE 555?
Der NE 555 kann mit einer Versorgungsspannung von 4,5 V bis 16 V betrieben werden.
- Wie berechne ich die Frequenz im astabilen Modus?
Die Frequenz im astabilen Modus wird mit folgender Formel berechnet: f = 1.44 / ((R1 + 2*R2) * C), wobei R1 und R2 Widerstände und C die Kapazität des Kondensators sind.
- Kann ich den NE 555 auch mit 3,3V betreiben?
Nein, der NE 555 benötigt mindestens 4,5V für einen sicheren Betrieb. Für 3,3V Anwendungen gibt es spezielle Low-Voltage Varianten des 555 Timers, wie z.B. den LMC555.
- Welchen Kondensator sollte ich zur Entkopplung verwenden?
Für die Entkopplung der Versorgungsspannung empfiehlt sich ein Keramikkondensator mit einer Kapazität von 100 nF (0,1 µF), der möglichst nahe am IC platziert wird.
- Wo finde ich detailliertere Schaltungsbeispiele?
Im Internet gibt es unzählige Ressourcen mit Schaltungsbeispielen und Anleitungen für den NE 555. Suchen Sie einfach nach „NE555 Schaltung“ oder „555 Timer Tutorial“. Viele Hersteller bieten auch Applikationsschriften an.
- Was bedeutet DIP-8 Gehäuse?
DIP-8 steht für „Dual In-line Package“ mit 8 Pins. Es ist eine gängige Bauform für integrierte Schaltungen, bei der die Pins in zwei parallelen Reihen angeordnet sind.
