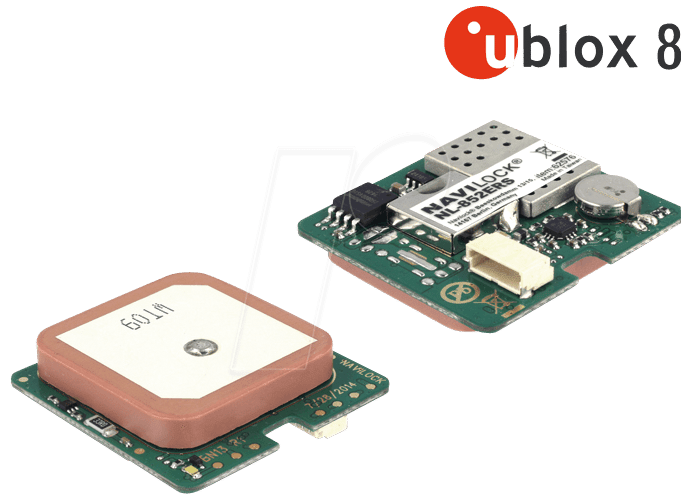

NAVILOCK 62576 – Hochpräzises GNSS GPS Engine Modul für anspruchsvolle Positionierungsaufgaben
Wenn präzise und zuverlässige Positionsbestimmung in Ihrer Anwendung entscheidend ist, stoßen Standardlösungen schnell an ihre Grenzen. Das NAVILOCK 62576 GNSS GPS Engine Modul mit u-blox 8 Technologie und RS-232 Schnittstelle wurde entwickelt, um exakte Geodaten für professionelle und industrielle Anwendungsbereiche zu liefern. Ideal für Entwickler, Ingenieure und Systemintegratoren, die eine leistungsstarke und flexible Basis für ihre Positionierungsanwendungen benötigen.
Leistungsstarke GNSS-Technologie für maximale Genauigkeit
Das Herzstück des NAVILOCK 62576 bildet der hochmoderne u-blox 8 GNSS Empfänger. Diese fortschrittliche Chipsatz-Architektur ermöglicht den gleichzeitigen Empfang von Signalen mehrerer Satellitenkonstellationen wie GPS, GLONASS, Galileo und BeiDou. Durch die Kombination dieser Signale wird eine signifikant verbesserte Positionsgenauigkeit, schnellere Time-To-First-Fix (TTFF) und erhöhte Zuverlässigkeit auch in anspruchsvollen Umgebungen erzielt. Die Parallelverarbeitung mehrerer Konstellationen minimiert Signalverluste und maximiert die Verfügbarkeit präziser Positionsdaten, was es zu einer überlegenen Wahl gegenüber reinen GPS-Modulen macht.
Flexible Integration durch RS-232 Schnittstelle
Die integrierte RS-232 Schnittstelle des NAVILOCK 62576 gewährleistet eine unkomplizierte und kompatible Anbindung an eine Vielzahl von Mikrocontrollern, Embedded-Systemen und Industrie-PCs. Diese serielle Kommunikationsschnittstelle ist ein etablierter Standard in der Automatisierungs- und Messtechnik und ermöglicht eine reibungslose Datenübertragung von GNSS-Informationen wie Längen- und Breitengrad, Höhe, Geschwindigkeit und Zeitstempel. Die einfache Implementierung reduziert den Entwicklungsaufwand und beschleunigt den Integrationsprozess Ihrer kundenspezifischen Lösungen.
Vorteile des NAVILOCK 62576 GNSS GPS Engine Moduls
- Höchste Positionsgenauigkeit: Durch Multi-Konstellations-Empfang (GPS, GLONASS, Galileo, BeiDou) werden auch in schwierigen Umgebungen exakte Positionsdaten geliefert.
- Schnelle Signalakquisition: Der u-blox 8 Chip sorgt für eine schnelle Time-To-First-Fix, was Wartezeiten in mobilen und zeitkritischen Anwendungen minimiert.
- Robuste Signalverarbeitung: Optimierte Algorithmen ermöglichen eine zuverlässige Positionsbestimmung auch bei schwachen Satellitensignalen oder Mehrwegeausbreitung.
- Industriekompatible Schnittstelle: Die RS-232 Schnittstelle ermöglicht eine einfache und zuverlässige Integration in bestehende Systeme und Geräte.
- Energieeffizienter Betrieb: Das Modul ist für einen optimierten Energieverbrauch konzipiert, was es für batteriebetriebene oder energiesensitive Anwendungen prädestiniert.
- Erweiterte Navigationsdaten: Liefert umfassende Navigationsinformationen, die über reine Positionsdaten hinausgehen und für komplexe Tracking- und Analyseaufgaben benötigt werden.
- Qualitätskomponenten: Verwendet hochwertige Bauteile für eine lange Lebensdauer und zuverlässige Performance im Feldeinsatz.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| GNSS-Chipset | u-blox 8 (Multi-Konstellations-Empfang) |
| Unterstützte Satellitensysteme | GPS, GLONASS, Galileo, BeiDou (gleichzeitiger Empfang) |
| Empfangskanäle | Bis zu 32 gleichzeitig |
| Positionsgenauigkeit | Typisch 2,5 Meter CEP (Circular Error Probable) ohne Korrektursignale |
| Geschwindigkeitsgenauigkeit | 0,1 m/s |
| Zeitgenauigkeit | 1 Mikrosekunde |
| Time-To-First-Fix (TTFF) | Kaltstart: ca. 26 Sekunden, Warmstart: ca. 1 Sekunde |
| Schnittstelle | RS-232 (UART) |
| Datenprotokoll | NMEA, UBX (binär) |
| Betriebsspannung | 3,3V – 5V DC |
| Stromverbrauch | Typisch 20mA bei 3,3V (Tracking) |
| Abmessungen | Kompaktes Moduldesign für einfache Integration |
| Betriebstemperatur | -40°C bis +85°C |
| Antennenanschluss | SMA-Anschluss für externe GNSS-Antenne |
| Anwendungsgebiete | Geodäsie, Vermessung, Drohnen-Navigation, Flottenmanagement, autonome Systeme, IoT-Geräte, industrielle Automatisierung |
| Zertifizierungen | FCC, CE (je nach Ausführung und Anwendungsumgebung) |
Anwendungsbereiche und Integration
Das NAVILOCK 62576 GNSS GPS Engine Modul ist aufgrund seiner Flexibilität und Präzision vielseitig einsetzbar. In der autonomen Navigation für Fahrzeuge, Drohnen und Robotik ermöglicht es eine sichere und genaue Spurführung. Für industrielle Anwendungen in der Logistik und im Flottenmanagement liefert es unverzichtbare Daten zur Routenoptimierung und Asset-Tracking. Im Bereich der Vermessung und Geodäsie kann es als kostengünstige Basis für präzise Positionsaufnahmen dienen, insbesondere in Kombination mit externen Korrekturdiensten.
Die Integration in bestehende Systeme erfolgt typischerweise über die RS-232 Schnittstelle, die über eine einfache UART-Verbindung angesprochen wird. Die Konfiguration des Moduls kann über proprietäre u-blox Protokolle oder gängige NMEA-Sätze erfolgen, was eine breite Kompatibilität mit vorhandener Software und Entwicklungsumgebungen gewährleistet. Entwickler profitieren von der umfangreichen Dokumentation und den zur Verfügung gestellten Tools, die eine schnelle Inbetriebnahme ermöglichen.
Häufig gestellte Fragen zu NAVILOCK 62576 – GNSS GPS Engine Modul, u-blox 8, RS-232
Was sind die Hauptvorteile des u-blox 8 Chipsatzes gegenüber älteren Generationen?
Der u-blox 8 Chipsatz zeichnet sich durch seine Fähigkeit aus, Signale von mehreren Satellitenkonstellationen (GPS, GLONASS, Galileo, BeiDou) gleichzeitig zu empfangen und zu verarbeiten. Dies führt zu einer signifikant höheren Positionsgenauigkeit, einer schnelleren Erfassung der Satellitensignale (Time-To-First-Fix) und einer verbesserten Robustheit gegenüber Signalstörungen und Mehrwegeausbreitung, was besonders in städtischen Gebieten oder unter Laubdecke von Vorteil ist.
Ist das NAVILOCK 62576 Modul für den Einsatz im Außenbereich geeignet?
Ja, das Modul selbst ist für den Betrieb in einem breiten Temperaturbereich von -40°C bis +85°C ausgelegt. Für den dauerhaften Außeneinsatz ist jedoch eine entsprechende Gehäusekonstruktion erforderlich, die Schutz vor Feuchtigkeit, Staub und mechanischen Einwirkungen bietet. Die externe Antenne ist in der Regel für den Außeneinsatz konzipiert.
Welche Art von Antenne wird für das NAVILOCK 62576 empfohlen?
Es wird eine aktive GNSS-Antenne mit einem SMA-Anschluss empfohlen, die für die unterstützten Satellitensysteme (GPS, GLONASS, Galileo, BeiDou) optimiert ist. Die Wahl der Antenne sollte auf den spezifischen Anwendungsfall und die Umgebungsbedingungen abgestimmt werden, um eine maximale Empfangsqualität zu gewährleisten.
Kann das Modul auch für die Zeitmessung in synchronisierten Systemen verwendet werden?
Ja, das NAVILOCK 62576 liefert sehr präzise Zeitinformationen mit einer Genauigkeit von bis zu 1 Mikrosekunde. Diese Funktion ist ideal für Anwendungen, die eine hochpräzise Zeitbasis benötigen, wie z.B. in der Telekommunikation, der Netzwerksynchronisation oder in wissenschaftlichen Experimenten, die eine exakte Zeitkorrelation erfordern.
Wie wird das Modul mit Strom versorgt und wie hoch ist der Stromverbrauch?
Das Modul kann mit einer Spannung zwischen 3,3V und 5V DC versorgt werden. Der Stromverbrauch ist für eine effiziente Nutzung konzipiert und liegt typischerweise bei etwa 20mA im Tracking-Modus bei 3,3V. Dies macht es zu einer guten Wahl für batteriebetriebene Geräte und energieoptimierte Systeme.
Welche Datenformate gibt das Modul aus?
Das NAVILOCK 62576 Modul kann sowohl im standardisierten NMEA-Format als auch im proprietären UBX-Binärformat Daten ausgeben. Das NMEA-Format ist weit verbreitet und leicht zu interpretieren, während das UBX-Format eine effizientere Datenübertragung und den Zugriff auf erweiterte Modulparameter ermöglicht.
Ist eine Software für die Konfiguration des Moduls erforderlich?
Für die grundlegende Datenausgabe ist keine zusätzliche Software erforderlich, da das Modul nach dem Einschalten mit vordefinierten Einstellungen arbeitet. Für die detaillierte Konfiguration, Firmware-Updates oder die Nutzung erweiterter Funktionen empfiehlt sich jedoch die Verwendung der u-blox u-center Software oder ähnlicher Tools, die eine grafische Benutzeroberfläche zur Parametereinstellung und Datenanalyse bieten.
