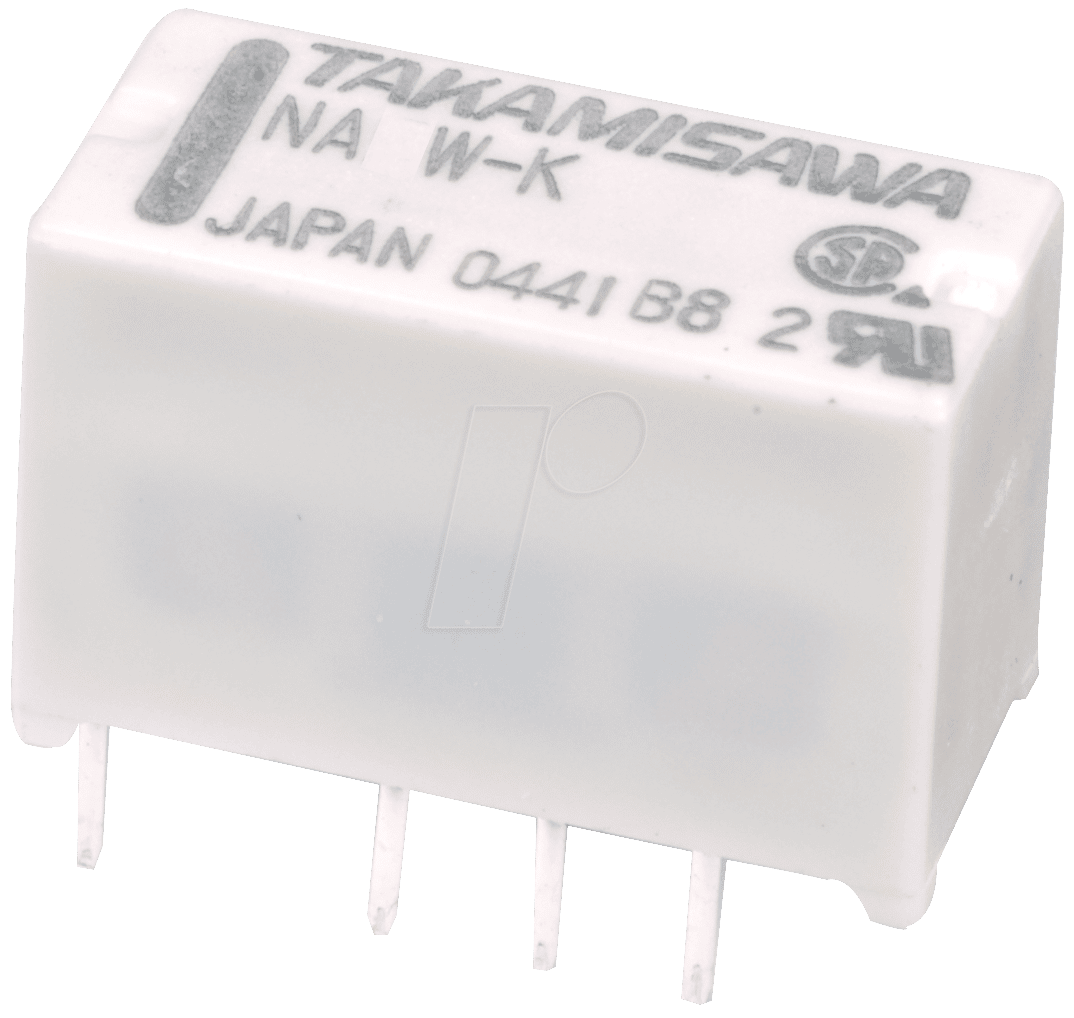

Präzisionsschaltung für anspruchsvolle Anwendungen: Das NA 24W K – Subminiatur-Relais NA 24 VDC
Sind Sie auf der Suche nach einer kompakten und zuverlässigen Schal-tungslösung für Ihre elektronischen Projekte, die auch unter an-spruchsvollen Bedingungen präzise funktioniert? Das NA 24W K – Subminiatur-Relais mit 24 VDC Betriebsspannung und 2 Wechslerkontakten für 2A ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die auf höchste Präzision und Zuverlässigkeit in der Signal- und Lastschaltung Wert legen. Dieses Subminiatur-Relais ermöglicht die platzsparende Integration in komplexe Schaltungen und sorgt für eine sichere Trennung von Steuer- und Lastkreisen.
Warum das NA 24W K die überlegene Wahl ist
Im Vergleich zu Standardrelais oder Solid-State-Schalt elemen-ten bietet das NA 24W K eine überzeugende Kombination aus robusten mechanischen Kontakten, geringem Energieverbrauch und hoher Schaltleistung in einem äußerst kompakten Format. Die galvanische Trennung der Schaltkreise schützt empfindliche Steuerungs-elektronik vor Spannungsspitzen und Störungen, während die zwei Wechslerkontakte maximale Flexibilität bei der Signalrou-tung und -verarbeitung ermöglichen. Dies macht es zu einer exzellenten Alternative, wenn Platz und Zuverlässigkeit gleichermaßen kritisch sind.
Herausragende Leistungsmerkmale und Vorteile
- Kompaktes Design: Die Subminiatur-Bauform ermöglicht die Integration in dicht bestückte Platinen und kleine Gehäuse, wo herkömmliche Relais keinen Platz finden.
- Hohe Zuverlässigkeit: Mechanische Kontakte zeichnen sich durch eine lange Lebensdauer und stabile Schal-tergebnisse aus, auch bei häufigem Schalten.
- Vielseitige Schaltkonfiguration: Zwei Wechsler (DPDT – Double Pole Double Throw) bieten maximale Flexibilität bei der Steuerung von bis zu zwei unabhängigen Stromkreisen oder komplexen Schal-tungsszenarien.
- Geringer Energieverbrauch: Mit einer Nennspannung von 24 VDC ist das Relais energieeffizient und eignet sich hervorragend für batteriebetriebene oder energiesensitive Anwendungen.
- Galvanische Trennung: Bietet eine sichere elektrische Isolation zwischen Steuerkreis und Lastkreis, schützt vor Überspannungen und Störungen.
- Robuste Bauweise: Entwickelt für den zuverlässigen Einsatz in industriellen und anspruchsvollen Umgebungen.
Technische Spezifikationen und Eigenschaften
| Kategorie | Spezifikation |
|---|---|
| Produktbezeichnung | NA 24W K – Subminiatur-Relais |
| Spulenspannung (DC) | 24 VDC |
| Kontaktart | 2 Wechsler (DPDT – Double Pole Double Throw) |
| Max. Schaltstrom pro Kontakt | 2 A |
| Max. Schaltspannung (AC/DC) | Bis zu 30 VDC / 125 VAC (abhängig von Last und Anwendung) |
| Spulenwiderstand | Typischerweise im Bereich von 1 kOhm bis 5 kOhm (variiert je nach Hersteller und spezifischer Ausführung, für 24V DC ist ein Widerstand erforderlich, der bei 24V einen geeigneten Strom für den magnetischen Halt bereitstellt, ohne die Spule zu überhitzen) |
| Ansprechzeit | Typischerweise < 10 ms (Millisekunden) |
| Abfallzeit | Typischerweise < 5 ms (Millisekunden) |
| Betriebstemperaturbereich | Typischerweise -40 °C bis +85 °C |
| Mechanische Lebensdauer | > 1.000.000 Schaltspiele |
| Elektrische Lebensdauer | Abhängig von Last und Schaltfrequenz, typischerweise > 100.000 Schaltspiele bei Nennlast. |
| Isolationsspannung | Zwischen Spule und Kontakten sowie zwischen den Kontaktsätzen. Spezifische Werte sind im Datenblatt des Herstellers zu finden, oft im Bereich von > 500 VAC. |
| Schutzart (Gehäuse) | Oftmals unbedektes Relais für integrierte Montage; gedichtete Varianten für erweiterte Umgebungsbeständigkeit verfügbar. |
| Abmessungen (ca.) | Typische Subminiatur-Abmessungen im Bereich von 15-20 mm (Länge) x 7-10 mm (Breite) x 10-15 mm (Höhe), abhängig von spezifischem Pin-Layout und Gehäuse. |
| Montageart | Printmontage (SMD oder THT – Through-Hole Technology) |
Anwendungsbereiche für präzise Schaltaufgaben
Das NA 24W K – Subminiatur-Relais NA 24 VDC, 2 Wechsler 2A ist aufgrund seiner Eigenschaften prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Zur Steuerung von Aktuatoren, Ventilen, Motoren und Sensoren in Produktionslinien, Fördertechnik und Robotersystemen.
- Gebäudeautomation: Für die Schaltsteuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen, Zugangskontrollen und Sicherheitseinrichtungen.
- Telekommunikationstechnik: In Vermittlungsstellen, Netzwerkgeräten und Signalaufbereitungseinheiten zur sicheren Leitungsumschaltung.
- Medizintechnik: In Analysegeräten, Patientenüberwachungssystemen und Laborausstattung, wo höchste Zuverlässigkeit und Signalintegrität gefordert sind.
- Fahrzeugtechnik: Zur Steuerung von Nebenaggregaten, Beleuchtung, Sicherheitssystemen und Infotainmentsystemen in modernen Fahrzeugen.
- Test- und Messgeräte: In Präzisionsinstrumenten zur Signalverteilung und -umschaltung für komplexe Messabläufe.
- Prototypenentwicklung und Forschung: Als flexibles und robustes Schaltelement für Experimente und die Entwicklung neuer elektronischer Schaltungen.
FAQ – Häufig gestellte Fragen zu NA 24W K – Subminiatur-Relais NA 24 VDC, 2 Wechsler 2A
Was sind die Hauptvorteile der Subminiatur-Bauform dieses Relais?
Die Subminiatur-Bauform ermöglicht eine äußerst platzsparende Integration in Leiterplattenlayouts und elektronische Gehäuse. Dies ist besonders vorteilhaft in Anwendungen, bei denen der Bauraum begrenzt ist, wie beispielsweise in mobilen Geräten, kleinen Industrie-Steuerungen oder komplexen Mehrfachschaltungen.
Ist dieses Relais für Hochfrequenzanwendungen geeignet?
Obwohl das Relais für allgemeine Schaltaufgaben konzipiert ist, können seine mechanischen Eigenschaften und die geringen parasitären Kapazitäten dazu beitragen, dass es auch für bestimmte Hochfrequenzanwendungen bis zu moderaten Frequenzen eingesetzt werden kann. Für reine HF-Schaltungen sind jedoch spezialisierte HF-Relais oder Schalter oft besser geeignet. Die genaue Eignung hängt von der spezifischen Frequenz und den Anforderungen an die Signalintegrität ab. Es empfiehlt sich, dies im Datenblatt zu prüfen oder Testmessungen durchzuführen.
Welche Arten von Lasten kann das Relais schalten?
Das Relais ist für das Schalten von sowohl ohmschen als auch induktiven Lasten bis zu einem maximalen Strom von 2A pro Kontakt ausgelegt. Bei induktiven Lasten (wie Motoren oder Spulen) sollte jedoch die mögliche Überspannung beim Abschalten berücksichtigt und gegebenenfalls eine Schutzbeschaltung (z.B. Freilaufdiode) integriert werden, um die Lebensdauer der Kontakte zu verlängern.
Wie unterscheidet sich die galvanische Trennung von anderen Verbindungsarten?
Galvanische Trennung bedeutet, dass zwischen dem Steuerkreis (Spule) und dem geschalteten Lastkreis keine elektrische Verbindung besteht. Dies wird durch die physikalische Distanz und Isolation im Inneren des Relais erreicht. Diese Trennung ist entscheidend, um empfindliche Steuergeräte vor Spannungsspitzen, Erdschleifen und anderen elektrischen Störungen zu schützen, die aus dem Lastkreis stammen könnten.
Ist das Relais für den Einsatz in rauen Umgebungen wie Staub oder Feuchtigkeit geeignet?
Standard-Subminiatur-Relais dieser Art sind oft nicht explizit für extrem raue Umgebungsbedingungen konzipiert. Wenn ein Einsatz in staubiger, feuchter oder korrosiver Umgebung erforderlich ist, sollten Sie nach speziellen Varianten mit verbesserter Gehäusedichtung oder einer geeigneten Schutzbeschaltung des Gesamtsystems suchen. Die genauen Spezifikationen zur Umgebungsbeständigkeit sind dem Datenblatt des spezifischen Herstellers zu entnehmen.
Kann ich das Relais mit einer anderen Spannung als 24 VDC betreiben?
Die Spulenspannung von 24 VDC ist für den Betrieb des Relais optimiert und für seine Leistung und Zuverlässigkeit entscheidend. Der Betrieb mit einer deutlich abweichenden Spannung (sowohl höher als auch niedriger) kann zu Fehlfunktionen, unzureichender Schalthysterese oder sogar zur Beschädigung des Relais führen. Es wird dringend empfohlen, nur die spezifizierte Nennspannung zu verwenden.
Wie wird die elektrische Lebensdauer des Relais beeinflusst?
Die elektrische Lebensdauer eines mechanischen Relais wird maßgeblich durch die Art der geschalteten Last, die Häufigkeit der Schaltspiele und die Schaltgeschwindigkeit beeinflusst. Das Schalten von hohen Strömen, induktiven Lasten oder das langsame Schließen/Öffnen der Kontakte kann die Lebensdauer verkürzen, da dies zu stärkerem Kontaktabbrand führen kann. Das Befolgen der empfohlenen Nennwerte und gegebenenfalls der Einsatz von Schutzschaltungen ist entscheidend für das Erreichen der spezifizierten Lebensdauer.
