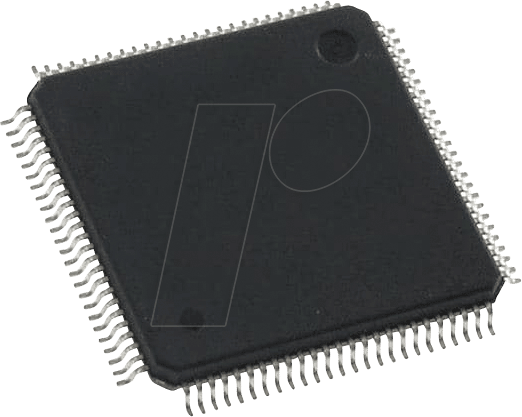

MSP430F5659IPZ – MSP430 Mikrocontroller, 16-bit, 1,8 V, 512 KB, 20MHz, LQFP-100

Beschreibung Die TI MSP-Familie von Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriesätzen für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht es dem Gerät, in 3 µs (typisch) vom Energiesparmodus in den aktiven Modus zu wechseln.Die Serien MSP430F665x und MSP430F565x sind Mikrocontrollerkonfigurationen mit vier 16-Bit-Timern, einem leistungsstarken 12-Bit-ADC, drei USCIs, einem Hardware-Multiplikator, DMA, einem RTC-Modul mit Alarmfunktionen, einem Komparator, USB 2.0 und bis zu 74 E / A-Pins. Funktionen • Niedriger Versorgungsspannungsbereich:• 3,6 V bis 1,8 V.• Ultra-Low-Power-Verbrauch – Aktiver Modus (AM): Alle Systemuhren aktiv: 295 µA / MHz bei 8 MHz, 3,0 V, Flash-Programmausführung (typisch) – Standby-Modus (LPM3): Watchdog mit Crystal und Supply Supervisor betriebsbereit, vollständige RAM-Aufbewahrung, schnelles Aufwecken: 2,0 uA bei 2,2 V, 2,2 uA bei 3,0 V (typisch) – Herunterfahren, Echtzeituhrmodus (RTC) (LPM3.5): Shutdown-Modus, aktive RTC mit Crystal: 1,1 uA bei 3,0 V (typisch) – Abschaltmodus (LPM4.5): 0,45 uA bei 3,0 V (typisch)• Aufwachen aus dem Standby-Modus in 3 µs (typisch)• 16-Bit-RISC-Architektur, erweiterter Speicher, bis zu 20-MHz-Systemtakt• Flexibles Power-Management-System – Voll integriertes LDO mit programmierbarer geregelter Kernversorgungsspannung – Überwachung, Überwachung und Brownout der Versorgungsspannung• Einheitliches Uhrensystem – FLL-Regelkreis zur Frequenzstabilisierung – Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO) – Niederfrequenz-getrimmte interne Referenzquelle (REFO) – 32-kHz-Kristalle (XT1) – Hochfrequenzkristalle bis 32 MHz (XT2)• Vier 16-Bit-Timer mit 3, 5 oder 7 Erfassungs- / Vergleichsregistern• Drei Universal Serial Communication Interfaces (USCIs) – USCI_A0, USCI_A1 und USCI_A2 Jede Unterstützung: Verbesserter UART mit automatischer Baudratenerkennung IrDA Encoder und Decoder Synchrones SPI – USCI_B0, USCI_B1 und USCI_B2 Jede Unterstützung: I2C Synchrones SPI• Universeller serieller Vollgeschwindigkeitsbus (USB) – Integriertes USB-PHY – Integriertes 3,3-V- und 1,8-V-USB-Stromversorgungssystem – Integrierte USB-PLL – Acht Eingangs- und acht Ausgangsendpunkte• 12-Bit-Analog-Digital-Wandler (ADC) mit interner gemeinsamer Referenz, Sample-and-Hold- und Autoscan-Funktion• Zwei 12-Bit-Digital-Analog-Wandler (DACs) mit Synchronisation• Spannungskomparator• Integrierter LCD-Treiber mit Kontraststeuerung für bis zu 160 Segmente• Hardware-Multiplikator unterstützt 32-Bit-Operationen• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich• Interner Sechs-Kanal-DMA• RTC-Modul mit Versorgungsspannungs-Backup-Schalter
