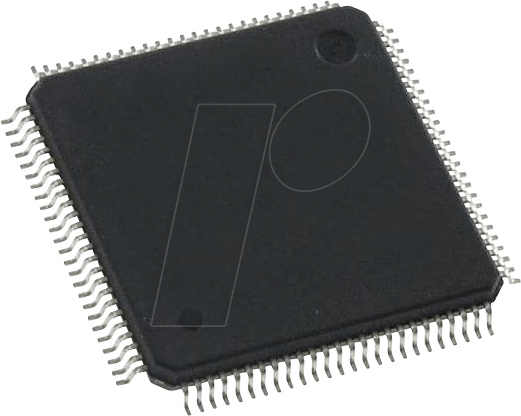

MSP430F5438AIPZ – MSP430 Mikrocontroller, 16-bit, 1,8 V, 256 KB, 18MHz, LQFP-100

Beschreibung Die Serien MSP430F543xA und MSP430F541xA sind Mikrocontrollerkonfigurationen mit drei 16-Bit-Timern, einem Hochleistungs-12-Bit-ADC, bis zu vier USCIs, einem Hardware-Multiplikator, DMA, einem RTC-Modul mit Alarmfunktionen und bis zu 87 E / A-Pins . Funktionen • Niedriger Versorgungsspannungsbereich: 3,6 V bis 1,8 V.• Ultra-Low-Stromverbrauch – Aktiver Modus (AM): Alle Systemuhren aktiv 230 µA / MHz bei 8 MHz, 3,0 V, Flash-Programmausführung (typisch) 110 µA / MHz bei 8 MHz, 3,0 V, RAM-Programmausführung (typisch) – Standby-Modus (LPM3): Echtzeituhr (RTC) mit Crystal, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Aufbewahrung, schnelles Aufwecken: 1,7 uA bei 2,2 V, 2,1 uA bei 3,0 V (typisch) Low-Power-Oszillator (VLO), Allzweckzähler, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Speicherung, schnelles Aufwecken: 1,2 uA bei 3,0 V (typisch) – Aus-Modus (LPM4): Volle RAM-Aufbewahrung, Betriebsüberwachung, schnelles Aufwecken: 1,2 uA bei 3,0 V (typisch) – Abschaltmodus (LPM4.5): 0,1 uA bei 3,0 V (typisch)• Aufwachen aus dem Standby-Modus in 3,5 µs (typisch)• 16-Bit-RISC-Architektur – Erweiterter Speicher – Bis zu 25 MHz Systemuhr• Flexibles Power-Management-System – Voll integriertes LDO mit programmierbarer geregelter Kernversorgungsspannung – Überwachung, Überwachung und Brownout der Versorgungsspannung• Einheitliches Uhrensystem – FLL-Regelkreis zur Frequenzstabilisierung – Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO) – Niederfrequenz-getrimmte interne Referenzquelle (REFO) – 32-kHz-Kristalle – Hochfrequenzkristalle bis 32 MHz• 16-Bit-Timer TA0, Timer_A mit fünf Erfassungs- / Vergleichsregistern• 16-Bit-Timer TA1, Timer_A mit drei Erfassungs- / Vergleichsregistern• 16-Bit-Timer TB0, Timer_B mit sieben Schattenregistern zum Erfassen / Vergleichen• Bis zu vier Universal Serial Communication Interfaces (USCIs) – USCI_A0, USCI_A1, USCI_A2 und USCI_A3 Jede Unterstützung: Verbesserter UART unterstützt die automatische Erkennung der Baudrate IrDA Encoder und Decoder Synchrones SPI – USCI_B0, USCI_B1, USCI_B2 und USCI_B3 Jede Unterstützung: I2C Synchrones SPI• 12-Bit-Analog-Digital-Wandler (ADC) – Interne Referenz – Sample-and-Hold – Autoscan-Funktion – 14 externe Kanäle, 2 interne Kanäle• Hardware-Multiplikator unterstützt 32-Bit-Operationen• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich• Interner 3-Kanal-DMA• Grundlegender Timer mit RTC-Funktion
