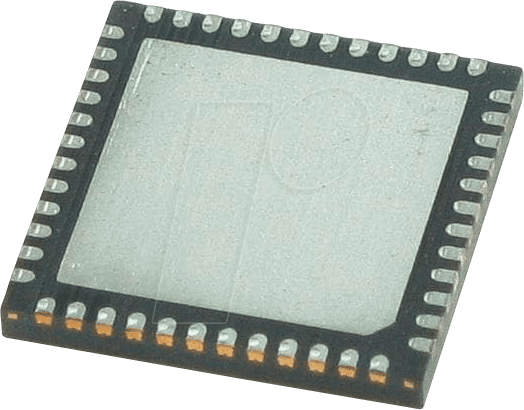

MSP430F5340IRGZ – MSP430 Mikrocontroller, 16-bit, 1,8 V, 64 KB, 25MHz, VQFN-48

Beschreibung Die MCP-Konfigurationen MSP430F534x verfügen über vier 16-Bit-Timer, einen leistungsstarken 12-Bit-ADC, zwei USCIs, einen Hardware-Multiplikator, DMA, ein RTC-Modul mit Alarmfunktionen und 38 E / A-Pins. Funktionen • Niedriger Versorgungsspannungsbereich: 3,6 V bis 1,8 V.• Ultra-Low-Stromverbrauch – Aktiver Modus (AM): Alle Systemuhren aktiv 290 µA / MHz bei 8 MHz, 3 V, Flash-Programmausführung (typisch) 150 µA / MHz bei 8 MHz, 3 V, RAM-Programmausführung (typisch) – Standby-Modus (LPM3): Echtzeituhr (RTC) mit Crystal, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Aufbewahrung, schnelles Aufwecken: 1,9 uA bei 2,2 V, 2,1 uA bei 3 V (typisch) Low-Power-Oszillator (VLO), Allzweckzähler, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Speicherung, schnelles Aufwecken: 1,4 µA bei 3 V (typisch) – Aus-Modus (LPM4): Volle RAM-Aufbewahrung, Betriebsüberwachung, schnelles Aufwecken: 1,1 uA bei 3 V (typisch) – Abschaltmodus (LPM4.5): 0,18 uA bei 3 V (typisch)• Aufwachen aus dem Standby-Modus in 3,5 µs (typisch)• 16-Bit-RISC-Architektur, erweiterter Speicher, bis zu 25 MHz Systemtakt• Flexibles Power-Management-System – Voll integriertes LDO mit programmierbarer geregelter Kernversorgungsspannung – Überwachung, Überwachung und Brownout der Versorgungsspannung• Einheitliches Uhrensystem – FLL-Regelkreis zur Frequenzstabilisierung – Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO) – Niederfrequenz-getrimmte interne Referenzquelle (REFO) – 32-kHz-Uhrenkristalle (XT1) – Hochfrequenzkristalle bis 32 MHz (XT2)• 16-Bit-Timer TA0, Timer_A mit fünf Erfassungs- / Vergleichsregistern• 16-Bit-Timer TA1, Timer_A mit drei Erfassungs- / Vergleichsregistern• 16-Bit-Timer TA2, Timer_A mit drei Erfassungs- / Vergleichsregistern• 16-Bit-Timer TB0, Timer_B mit sieben Schattenregistern zum Erfassen / Vergleichen• Zwei Universal Serial Communication Interfaces (USCIs) – USCI_A0 und USCI_A1 Jede Unterstützung: Verbesserter UART mit automatischer Baudratenerkennung IrDA Encoder und Decoder Synchrones SPI – USCI_B0 und USCI_B1 Jede Unterstützung: I2C Synchrones SPI• 12-Bit-Analog-Digital-Wandler (ADC) mit interner Referenz-, Sample-and-Hold- und Autoscan-Funktion• Komparator• Hardware-Multiplikator unterstützt 32-Bit-Operationen• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich• Interner 3-Kanal-DMA• Grundlegender Timer mit RTC-Funktion
