Leistungsstarke Embedded-Lösungen: Der MSP430F2274TRHA Mikrocontroller für Ihre anspruchsvollen Projekte
Der MSP430F2274TRHA Mikrocontroller von Texas Instruments ist die ideale Lösung für Entwickler, die eine kompakte, energieeffiziente und leistungsfähige 16-Bit-Plattform für Embedded-Systeme benötigen. Wenn Sie auf der Suche nach einem Baustein sind, der komplexe Steuerungsaufgaben mit minimalem Stromverbrauch bewältigt und sich nahtlos in eine Vielzahl von Anwendungen integrieren lässt, ist dieser MSP430-Mikrocontroller Ihre erste Wahl. Er adressiert insbesondere die Anforderungen in den Bereichen Sensornetzwerke, portable Messgeräte, industrielle Automatisierung und Verbraucherelektronik, wo Präzision und Zuverlässigkeit an erster Stelle stehen.
Warum der MSP430F2274TRHA die überlegene Wahl ist

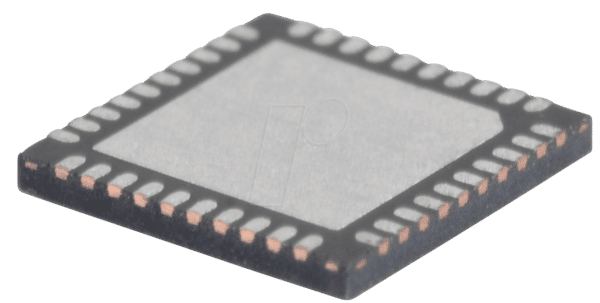

Im Vergleich zu Standardlösungen zeichnet sich der MSP430F2274TRHA durch seine herausragende Energieeffizienz, seine kompakte Bauform und seine integrierten Peripheriemodule aus, die eine hohe Funktionalität auf kleinstem Raum ermöglichen. Seine 16-Bit-Architektur bietet eine optimierte Leistung für eine breite Palette von Rechenaufgaben, während die Betriebsstromversorgung bei nur 1,8 V die Energieaufnahme weiter minimiert. Dies macht ihn ideal für batteriebetriebene Anwendungen und stromsparende Designs. Die VQFN-40 Gehäusebauform gewährleistet eine platzsparende Implementierung auf Leiterplatten, was besonders in der modernen Miniaturisierung von Elektronikgeräten von entscheidender Bedeutung ist.
Kerntechnologie und Architektur
Der MSP430F2274TRHA basiert auf der bewährten MSP430™ CPU von Texas Instruments, einer äußerst stromsparenden 16-Bit-RISC-CPU. Diese Architektur ist darauf optimiert, eine breite Palette von Aufgaben mit hoher Effizienz auszuführen und gleichzeitig den Energieverbrauch zu minimieren. Der Kern verfügt über 27 Befehle, die in einem einzigen Taktzyklus ausgeführt werden können, was zu einer schnellen Verarbeitung führt. Die Architektur ist für niedrige Spannungen optimiert und unterstützt eine flexible Taktfrequenz bis zu 16 MHz, was eine gute Balance zwischen Leistung und Energieverbrauch bietet.
Energieeffizienz: Ein entscheidender Vorteil
Einer der herausragendsten Vorteile des MSP430F2274TRHA ist sein unübertroffenes Energiemanagement. Die Familie MSP430 ist bekannt für ihre Fähigkeit, extrem niedrige Stromverbräuche zu erreichen, sowohl im aktiven Modus als auch in den verschiedenen Low-Power-Modi. Der aktive Modus mit einer Frequenz von 16 MHz benötigt typischerweise nur wenige hundert Mikroampere. Die verschiedenen Low-Power-Modi ermöglichen es, den Stromverbrauch auf wenige Nanoampere zu reduzieren, während der Mikrocontroller für Ereignisse wachsam bleibt. Diese Fähigkeit ist entscheidend für batteriebetriebene Geräte, IoT-Knoten und andere Anwendungen, bei denen die Laufzeit maximiert werden muss.
Leistungsstarke Peripherie für vielfältige Anwendungen
Der MSP430F2274TRHA ist nicht nur ein leistungsfähiger Kern, sondern bietet auch eine umfangreiche Auswahl an integrierten Peripheriegeräten, die seine Funktionalität erweitern und die Notwendigkeit externer Komponenten reduzieren. Zu den wichtigsten Peripheriegeräten gehören:
- ADC12: Ein 12-Bit-Analog-Digital-Wandler mit einer Abtastrate von bis zu 200 kSPS, der die präzise Erfassung von analogen Signalen ermöglicht. Dies ist essenziell für Messanwendungen, Sensorik und Signalverarbeitung.
- Timer_A / Timer_B: Mehrere hochflexible Timer-Module mit verschiedenen Betriebsarten, darunter zählerbasierte Operationen, Pulsweitenmodulation (PWM) zur Steuerung von Motoren oder LEDs, sowie Erfassungsfunktionen für externe Ereignisse.
- USCI (Universal Serial Communication Interface): Bietet Unterstützung für serielle Kommunikationsprotokolle wie UART, SPI und I2C, was eine flexible Anbindung an andere Geräte und Systeme ermöglicht.
- Comparator_A: Ein integrierter Komparator, der für Schwellwerterkennung und einfache analoge Vergleiche verwendet werden kann, ohne die Notwendigkeit eines separaten Komparators.
- WDT (Watchdog Timer): Ein unabhängiger Timer, der zur Überwachung der Systemfunktionalität dient und eine automatische Wiederherstellung bei Softwarefehlern ermöglicht.
Diese integrierten Peripheriemodule machen den MSP430F2274TRHA zu einer vielseitigen Plattform, die eine breite Palette von Anforderungen in verschiedenen Embedded-Systemen erfüllen kann.
Speicher und Konnektivität
Der MSP430F2274TRHA verfügt über 1 KB RAM für Datenpuffer und Variablenspeicherung, was für viele kleine bis mittelgroße Embedded-Anwendungen ausreichend ist. Die Kombination aus internem Flash-Speicher für Programmcode und Konfigurationsdaten und dem schnellen RAM ermöglicht eine effiziente Datenverarbeitung und Programmabwicklung. Die VQFN-40 Gehäuseform mit 40 Pins bietet eine gute Anzahl von I/O-Pins für die Anbindung von Sensoren, Aktoren und anderen externen Komponenten, was eine hohe Flexibilität im Systemdesign ermöglicht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des MSP430F2274TRHA macht ihn zu einer bevorzugten Wahl für eine breite Palette von Embedded-Anwendungen. Sein geringer Stromverbrauch und seine Leistung sind ideal für:
- Tragbare und batteriebetriebene Geräte: Von medizinischen Überwachungsgeräten über Fitness-Tracker bis hin zu Fernbedienungen und IoT-Sensoren.
- Industrielle Steuerung und Automatisierung: Zur Steuerung von Maschinen, Datenerfassung in rauen Umgebungen und zur Überwachung von Prozessparametern.
- Verbraucherelektronik: In Haushaltsgeräten, Spielzeug, Beleuchtungssystemen und anderen Konsumgütern, bei denen Energieeffizienz und Kosteneffizienz wichtig sind.
- Sensornetzwerke: Als Kern für verteilte Sensornetzwerke, die Daten sammeln und weiterleiten.
- Mess- und Prüfgeräte: Für präzise Messungen und Analysen in Labor- und Feldanwendungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Prozessorarchitektur | 16-Bit RISC |
| CPU-Kern | MSP430™ |
| Maximale Taktfrequenz | 16 MHz |
| Betriebsspannung | 1,8 V |
| Flash-Speicher | (Typischerweise >16 KB für diese Serie, genaue Angabe für F2274 nicht gegeben, aber die Familie ist bekannt für umfangreichen Flash) |
| RAM | 1 KB |
| Gehäuse | VQFN-40 |
| Integrierte Peripherie | ADC12, Timer_A/B, USCI (UART, SPI, I2C), Comparator_A, WDT |
| Low-Power-Modi | Mehrere Modi mit Stromverbrauch im Nanoampere-Bereich |
| Entwicklungsunterstützung | Umfassende Toolchain, Debugging-Schnittstellen (z.B. JTAG, Spy-Bi-Wire) |
Entwicklungsfreundlichkeit und Ökosystem
Texas Instruments bietet ein robustes Ökosystem für die Entwicklung mit der MSP430-Familie. Dies beinhaltet eine umfassende Integrated Development Environment (IDE) wie Code Composer Studio (CCS), die Debugging- und Programmierfunktionen bietet. Die Verfügbarkeit von Entwicklungskits, Beispielcode und einer breiten Community von Entwicklern erleichtert den Einstieg und die Beschleunigung des Entwicklungsprozesses erheblich. Die integrierten Debugging-Schnittstellen ermöglichen eine effiziente Fehleranalyse direkt auf der Zielhardware.
FAQ – Häufig gestellte Fragen zu MSP430F2274TRHA – MSP430 Mikrocontroller, 16-bit, 1,8 V, 1 KB, 16MHz, VQFN-40
Was sind die Hauptvorteile der 16-Bit-Architektur des MSP430F2274TRHA?
Die 16-Bit-Architektur des MSP430F2274TRHA bietet eine optimierte Leistung für eine breite Palette von Rechenaufgaben im Vergleich zu 8-Bit-Mikrocontrollern. Sie ermöglicht eine effizientere Verarbeitung von Datensätzen, eine größere Adressierbarkeit des Speichers und kann komplexe Algorithmen mit weniger Befehlen ausführen, was zu schnelleren Ausführungszeiten und potenziell geringerem Energieverbrauch führt.
Ist der MSP430F2274TRHA für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Der MSP430F2274TRHA ist speziell für seine herausragende Energieeffizienz bekannt. Mit seinen verschiedenen Low-Power-Modi, die den Stromverbrauch auf wenige Nanoampere reduzieren, ist er ideal für batteriebetriebene Anwendungen, bei denen eine lange Laufzeit entscheidend ist.
Welche Arten von seriellen Kommunikationsprotokollen unterstützt der MSP430F2274TRHA?
Der MSP430F2274TRHA verfügt über eine Universal Serial Communication Interface (USCI), die Unterstützung für gängige serielle Protokolle wie UART (Universal Asynchronous Receiver/Transmitter), SPI (Serial Peripheral Interface) und I2C (Inter-Integrated Circuit) bietet. Dies ermöglicht eine flexible Kommunikation mit anderen Peripheriegeräten und Systemen.
Wie viele analoge Eingänge hat der MSP430F2274TRHA?
Der MSP430F2274TRHA ist mit einem 12-Bit-Analog-Digital-Wandler (ADC12) ausgestattet. Die genaue Anzahl der anschließbaren analogen Eingangskanäle hängt von der spezifischen Pin-Konfiguration und der Art der ADC-Implementierung ab, aber diese Art von ADC bietet typischerweise eine Mehrkanalunterstützung, oft 8 oder mehr Kanäle, die über Multiplexer ausgewählt werden können.
Ist der MSP430F2274TRHA für Anwendungen mit hohen EMV-Anforderungen geeignet?
Die MSP430-Familie, einschließlich des MSP430F2274TRHA, ist für ihre gute EMV-Performance bekannt. Dies liegt an der optimierten Architektur, der geringen Anzahl externer Komponenten, die für den Betrieb erforderlich sind, und der sorgfältigen Designpraxis von Texas Instruments. Bei richtiger Implementierung und Abschirmung können MSP430-basierte Systeme auch in anspruchsvollen EMV-Umgebungen zuverlässig arbeiten.
Welche Entwicklungsressourcen sind für den MSP430F2274TRHA verfügbar?
Für den MSP430F2274TRHA stehen umfangreiche Entwicklungsressourcen zur Verfügung. Dazu gehören die Code Composer Studio (CCS) IDE, Low-Cost-Entwicklungsboards, Referenzdesigns, Datenblätter, Applikationshinweise und eine aktive Online-Community. Diese Ressourcen erleichtern den Einstieg und die effiziente Entwicklung von Embedded-Projekten.
Wie hoch ist der typische Stromverbrauch im aktiven Modus bei 16 MHz?
Der Stromverbrauch im aktiven Modus bei 16 MHz für den MSP430F2274TRHA liegt typischerweise im Bereich von wenigen hundert Mikroampere (µA). Genaue Werte variieren je nach Peripherienutzung und Betriebszustand, aber die MSP430-Familie ist für ihren extrem niedrigen aktiven Stromverbrauch bekannt.
