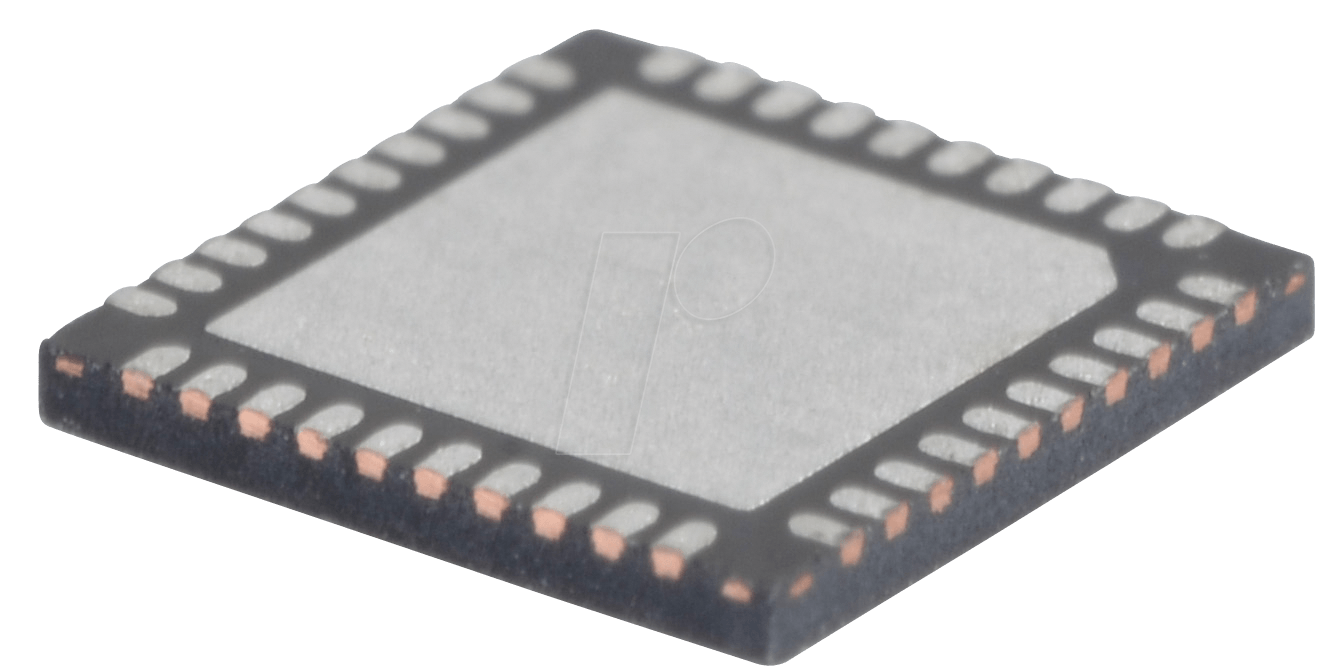

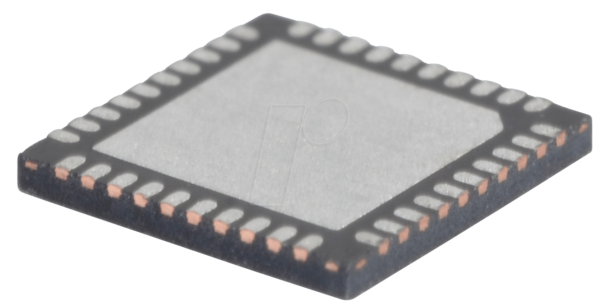

MSP430F2272IRHA – MSP430 Mikrocontroller, 16-bit, 1,8 V, 1 KB, 16MHz, VQFN-40

Beschreibung Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriesätzen für verschiedene Anwendungen. Die Architektur in Kombination mit fünf Energiesparmodi ist optimiert, um eine längere Akkulaufzeit in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs.Die Serie MSP430F22x4 / MSP430F22x2 ist ein Mixed-Signal-Mikrocontroller mit extrem geringem Stromverbrauch, zwei integrierten 16-Bit-Timern, einer universellen seriellen Kommunikationsschnittstelle, einem 10-Bit-A / D-Wandler mit integriertem Referenz- und Datenübertragungscontroller (DTC) und zwei Allzweck-Operationsverstärker in den MSP430F22x4-Geräten und 32 E / A-Pins.Typische Anwendungen umfassen Sensorsysteme, die analoge Signale erfassen, in digitale Werte umwandeln und die Daten dann zur Anzeige oder zur Übertragung an ein Hostsystem verarbeiten. Ein weiteres Anwendungsgebiet sind eigenständige Frontends des Hochfrequenzsensors (RF). Funktionen • Niedriger Versorgungsspannungsbereich: 1,8 V bis 3,6 V.• Ultra-Low-Stromverbrauch – Aktiver Modus: 270 µA bei 1 MHz, 2,2 V. – Standby-Modus: 0,7 µA – Aus-Modus (RAM-Aufbewahrung): 0,1 µA• Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs• 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit• Grundlegende Konfigurationen des Taktmoduls – Interne Frequenzen bis 16 MHz mit vier kalibrierten Frequenzen bis ± 1% – Interner Niederfrequenzoszillator mit sehr geringem Stromverbrauch – 32-kHz-Kristall – Hochfrequenzkristall (HF) bis 16 MHz – Resonator – Externe Digitaluhrquelle – Externer Widerstand• 16-Bit-Timer_A mit drei Erfassungs- / Vergleichsregistern• 16-Bit-Timer_B mit drei Erfassungs- / Vergleichsregistern• Universelle serielle Kommunikationsschnittstelle – Verbesserter UART zur Unterstützung der automatischen Baudratenerkennung (LIN) – IrDA Encoder und Decoder – Synchrones SPI – I2C ™• 10-Bit-200-ksps-Analog-Digital-Wandler (A / D) mit interner Referenz, Sample-and-Hold-, Autoscan- und Datenübertragungscontroller• Zwei konfigurierbare Operationsverstärker (nur MSP430F22x4)• Brownout-Detektor• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich, programmierbarer Codeschutz durch Sicherheitssicherung• Bootstrap Loader• On-Chip-Emulationsmodul
