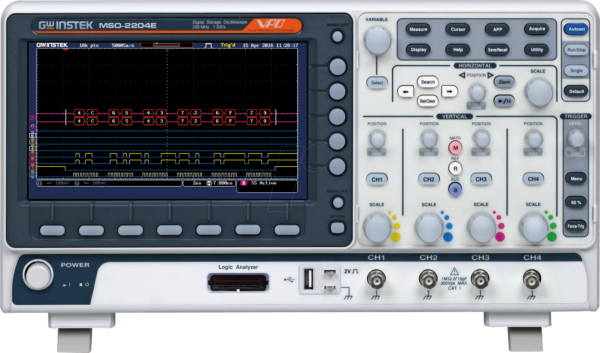

MSO-2204E – Ihr Schlüssel zur präzisen Signalmessung und -analyse
Das MSO-2204E Mixed-Signal-Oszilloskop ist die optimale Lösung für Ingenieure, Techniker und Forscher, die komplexe elektronische Systeme analysieren und debuggen müssen. Es schließt die Lücke zwischen analogen und digitalen Signalen und ermöglicht eine tiefgreifende Untersuchung von Zeitverhalten und Logikzuständen, wo herkömmliche Oszilloskope an ihre Grenzen stoßen.
Überragende Leistung für anspruchsvolle Anwendungen
Das MSO-2204E zeichnet sich durch seine beeindruckende Bandbreite von 200 MHz und vier gleichzeitig analysierbaren analogen Kanälen aus. Diese Leistungsfähigkeit ermöglicht die präzise Erfassung selbst schneller Signaländerungen und komplexer Wellenformen. Die Integration digitaler Kanäle (MSO-Funktionalität) erlaubt die synchronisierte Darstellung und Analyse von bis zu 16 digitalen Signalen im Kontext der analogen Messungen. Dies ist ein entscheidender Vorteil gegenüber reinen Analog-Oszilloskopen oder digitalen Oszilloskopen mit begrenzten Kanälen.
Entschlüsseln Sie komplexe digitale Protokolle
Mit seinen 16 digitalen Kanälen bietet das MSO-2204E die Möglichkeit, serielle Bus-Protokolle wie SPI, I2C, UART und CAN detailliert zu dekodieren und zu analysieren. Dies spart erheblich Zeit bei der Fehlersuche in eingebetteten Systemen und Kommunikationsschnittstellen.
Umfassende Trigger-Funktionen für gezielte Messungen
Die hochentwickelten Trigger-Optionen des MSO-2204E ermöglichen es Ihnen, sich auf spezifische Signalereignisse zu konzentrieren. Neben Standard-Triggern auf Flanke und Pegel stehen Ihnen erweiterte Trigger-Modi zur Verfügung, darunter Protokoll-Trigger, intermittierende Trigger und Trigger auf Muster. Diese Flexibilität ist essenziell, um seltene Fehler und instabile Systemzustände aufzudecken.
Intuitive Bedienung und klare Darstellung
Trotz seiner leistungsstarken Funktionen überzeugt das MSO-2204E durch eine benutzerfreundliche Oberfläche und ein klares, hochauflösendes Farbdisplay. Die intuitive Navigation und die gut organisierten Menüs erleichtern die Bedienung, auch für weniger erfahrene Anwender. Die Anzeige von Wellenformen ist gestochen scharf und ermöglicht eine detaillierte Betrachtung auch feinster Signalnuancen.
Die Vorteile des MSO-2204E im Überblick:
- 200 MHz Bandbreite: Präzise Erfassung schneller analoger Signale.
- 4 analoge Kanäle: Gleichzeitige Messung und Vergleich mehrerer analoger Signale.
- 16 digitale Kanäle: Umfassende Analyse digitaler Logikzustände und Protokolle.
- Erweiterte Trigger-Funktionen: Gezielte Erfassung spezifischer Signalereignisse.
- Integrierte Protokoll-Dekodierung: Schnelle Analyse gängiger serieller Busse (SPI, I2C, UART, CAN etc.).
- Hohe Abtastrate: Detaillierte Darstellung von Signalverläufen.
- Benutzerfreundliche Oberfläche: Intuitive Bedienung und klare Anzeige.
- Kompaktes Design: Platzsparend auf dem Labortisch.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Bandbreite | 200 MHz | Maximale Frequenz des Messsignals, das präzise erfasst werden kann. 200 MHz ermöglichen die Analyse einer breiten Palette von analogen Schaltungen. |
| Abtastrate (Analog) | Bis zu 1 GSa/s pro Kanal | Die maximale Rate, mit der analoge Signale digitalisiert werden. Eine hohe Abtastrate ist entscheidend für die genaue Darstellung von Hochfrequenzsignalen und schnellen Übergängen. |
| Kanäle (Analog) | 4 | Anzahl der gleichzeitig messbaren analogen Signale. Vier Kanäle bieten eine hohe Flexibilität für Vergleiche und komplexe Messaufgaben. |
| Kanäle (Digital) | 16 | Anzahl der gleichzeitig messbaren digitalen Signale. Ermöglicht die Analyse von Bus-Systemen und die Korrelation mit analogen Signalen. |
| Vertikale Auflösung | 8-bit | Präzision der Digitalisierung der analogen Signalspannung. 8 Bit bieten eine ausreichende Auflösung für viele Messaufgaben. |
| Speichertiefe | Bis zu 40 Mpts pro Kanal | Die Menge an gespeicherten Messdaten. Eine große Speichertiefe ermöglicht die Erfassung längerer Zeiträume oder hochdetaillierter Signalabschnitte. |
| Anzeigetyp | TFT-Farb-LCD | Hochauflösender Bildschirm für klare und detaillierte Darstellung der Wellenformen und Menüs. |
| Anschlüsse | USB, LAN | Standardisierte Schnittstellen zur Datenübertragung, Fernsteuerung und Software-Updates. |
| Protokoll-Dekodierung | SPI, I2C, UART, CAN, LIN etc. | Integrierte Dekodierfunktionen für gängige serielle Kommunikationsprotokolle, die die Fehlersuche revolutionieren. |
Anwendungsbereiche für das MSO-2204E
Das MSO-2204E ist ein unverzichtbares Werkzeug in einer Vielzahl von technischen Disziplinen:
- Entwicklung von Embedded-Systemen: Analyse von Mikrocontroller-Signalen, Bus-Kommunikation und Systeminteraktionen.
- Automobil-Elektronik: Diagnose und Entwicklung von Steuergeräten und Kommunikationsnetzwerken (CAN, LIN).
- Industrielle Automatisierung: Überwachung und Fehlersuche von Steuerungs- und Regelungssystemen.
- Telekommunikation: Analyse von Signalqualitäten und Protokoll-Timings.
- Forschung und Entwicklung: Untersuchung neuartiger Schaltungen und komplexer elektronischer Phänomene.
- Ausbildung und Lehre: Vermittlung komplexer Messprinzipien und Signalanalysetechniken.
Tiefere Einblicke in die MSO-Technologie
Die Stärke eines Mixed-Signal-Oszilloskops wie dem MSO-2204E liegt in der nahtlosen Integration von analoger und digitaler Signalanalyse. Während ein reines Analog-Oszilloskop Ihnen das „Wie“ eines Signals zeigt, liefert das MSO-2204E auch das „Was und Wann“ der digitalen Zustände. Dies ermöglicht beispielsweise die präzise Korrelation von digitalen Trigger-Ereignissen mit spezifischen Veränderungen in analogen Signalformen, was die Fehlersuche in synchronisierten Systemen erheblich vereinfacht. Die Fähigkeit, bis zu 16 digitale Kanäle gleichzeitig mit den analogen zu betrachten, ermöglicht es, die Interaktion von komplexen Schaltungen auf einer fundamentalen Ebene zu verstehen. So können Sie beispielsweise sehen, wann ein bestimmtes SPI-Signal gesendet wird und gleichzeitig die Spannungsspitzen oder Rauschanteile auf den dazugehörigen analogen Leitungen beobachten.
Qualität und Zuverlässigkeit für Ihren Arbeitsplatz
Lan.de steht für hochwertige Elektronik- und IT-Produkte. Das MSO-2204E ist sorgfältig konstruiert, um den Anforderungen eines professionellen Umfelds gerecht zu werden. Die robuste Bauweise und die präzisen Komponenten gewährleisten eine langfristige Zuverlässigkeit und genaue Messergebnisse, auch bei intensivem Gebrauch. Die Verwendung hochwertiger Bauteile minimiert das Risiko von Signalverfälschungen und garantiert eine überlegene Messgenauigkeit im Vergleich zu weniger anspruchsvollen Geräten.
FAQ – Häufig gestellte Fragen zu MSO-2204E – Mixed-Signal-Oszilloskop MSO-2204E, 200 MHz, 4 Kanäle
Was ist der Hauptunterschied zwischen einem reinen Oszilloskop und einem Mixed-Signal-Oszilloskop (MSO) wie dem MSO-2204E?
Der Hauptunterschied liegt in der Fähigkeit des MSO, sowohl analoge als auch digitale Signale gleichzeitig zu erfassen und anzuzeigen. Ein reines Oszilloskop kann nur analoge Signale darstellen, während ein MSO die Analyse von digitalen Logikzuständen im Kontext analoger Wellenformen ermöglicht, was für die Fehlersuche in modernen elektronischen Systemen unerlässlich ist.
Für wen ist das MSO-2204E am besten geeignet?
Das MSO-2204E ist ideal für Ingenieure, Techniker, Forscher und Studenten, die in Bereichen wie Embedded-Systementwicklung, Mikrocontroller-Programmierung, Automobil-Elektronik und industrieller Automatisierung tätig sind. Es ist für jeden geeignet, der komplexe analoge und digitale Signale analysieren muss.
Kann das MSO-2204E auch serielle Busse wie I2C oder SPI dekodieren?
Ja, das MSO-2204E verfügt über integrierte Dekodierungsfunktionen für gängige serielle Bus-Protokolle wie SPI, I2C, UART und CAN. Dies ermöglicht eine vereinfachte Analyse und Fehlersuche bei der Kommunikation zwischen verschiedenen Komponenten.
Wie wichtig ist die Bandbreite von 200 MHz für meine Messungen?
Eine Bandbreite von 200 MHz ist für die präzise Messung von Signalen in vielen modernen elektronischen Anwendungen ausreichend. Sie ermöglicht die genaue Erfassung von Signalen mit Frequenzen bis zu diesem Wert und darüber hinaus, ohne signifikante Signalverluste. Für sehr hochfrequente Anwendungen könnten Oszilloskope mit höherer Bandbreite erforderlich sein.
Ist die Bedienung des MSO-2204E kompliziert?
Nein, das MSO-2204E ist mit einer benutzerfreundlichen Oberfläche und einem intuitiven Menüsystem ausgestattet, das auch für Anwender mit weniger Erfahrung leicht zu erlernen ist. Das hochauflösende Farbdisplay sorgt für eine klare und übersichtliche Darstellung der Messdaten.
Welche Art von Trigger-Funktionen bietet das MSO-2204E?
Das MSO-2204E bietet eine breite Palette von Trigger-Funktionen, darunter Standard-Trigger auf Flanke und Pegel sowie erweiterte Trigger wie Protokoll-Trigger, intermittierende Trigger und Muster-Trigger, um spezifische Signalereignisse gezielt zu erfassen.
Kann ich die Messdaten vom MSO-2204E auf meinem Computer speichern?
Ja, das MSO-2204E verfügt über USB- und LAN-Anschlüsse, die es Ihnen ermöglichen, Messdaten einfach auf Ihren Computer zu übertragen, zu speichern und weiter zu analysieren. Dies ist für die Dokumentation von Messergebnissen und die spätere Auswertung sehr nützlich.
