Optimale Verbindungen für präzise Elektronikprojekte: MPE 332-1-032 Stiftleisten

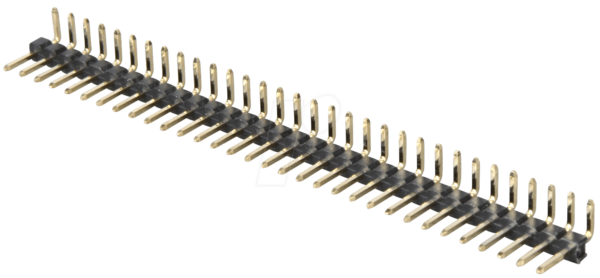

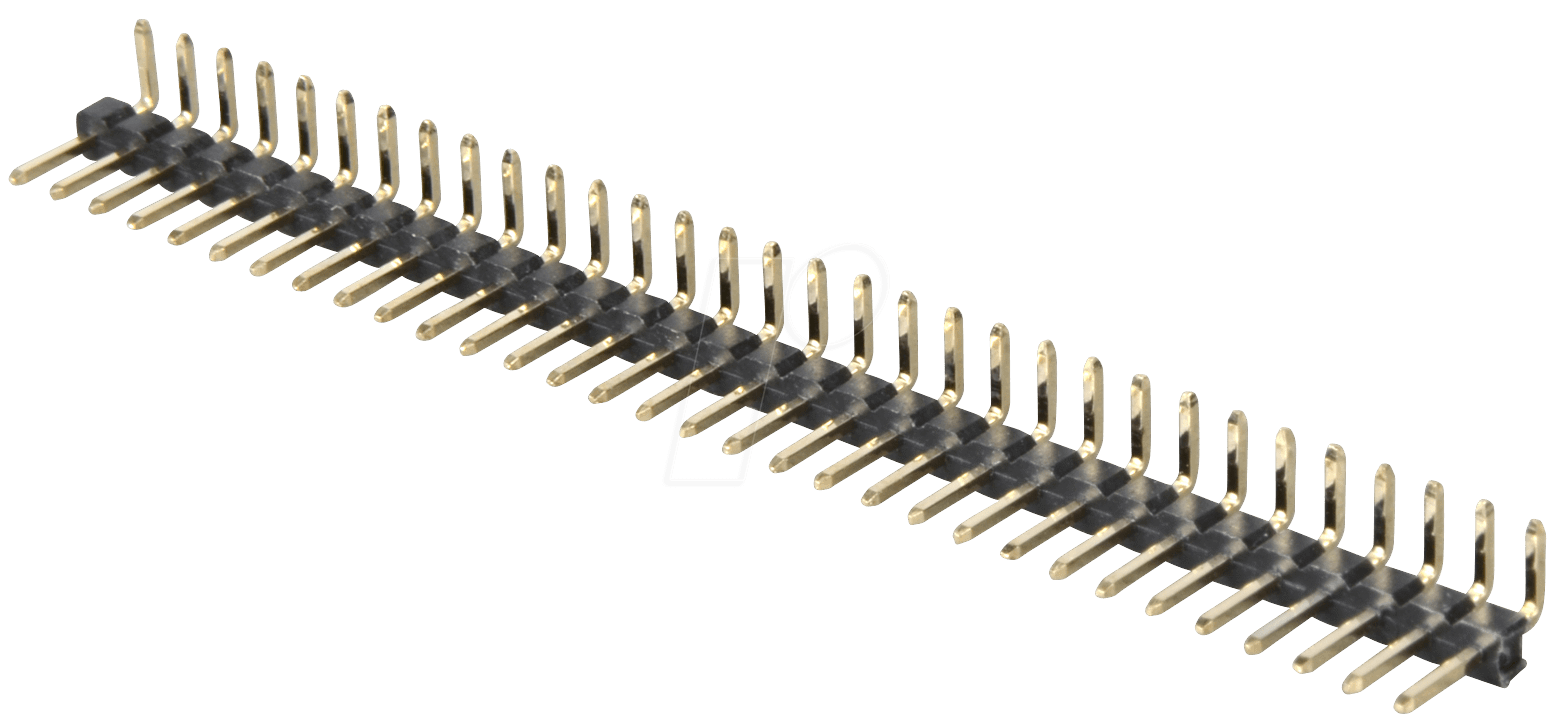

Die MPE 332-1-032 Stiftleisten mit 2,00 mm Rastermaß, 1X32 Pins und gewinkeltem Design sind die essenzielle Komponente für Entwickler, Ingenieure und ambitionierte Hobbyisten, die zuverlässige und platzsparende Steckverbindungen in ihren elektronischen Schaltungen benötigen. Speziell konzipiert für Anwendungen, bei denen eine orthogonale Anordnung von Platinen oder die Integration in Gehäuse mit begrenztem Bauraum erforderlich ist, löst dieses Produkt die Herausforderung der effizienten Signalübertragung und mechanischen Fixierung.
Präzision und Zuverlässigkeit im Kern
In der Welt der Elektronik sind Genauigkeit und Beständigkeit keine optionalen Extras, sondern fundamentale Anforderungen. Die MPE 332-1-032 Stiftleisten repräsentieren diese Prinzipien durch ihr durchdachtes Design und die Auswahl hochwertiger Materialien. Das 2,00 mm Rastermaß ermöglicht eine hohe Pin-Dichte, was den Platzbedarf auf der Leiterplatte minimiert und somit kompaktere Systemdesigns erlaubt. Die gewinkelte Bauform ist ein entscheidender Vorteil, wenn es darum geht, Signalwege zu lenken oder externe Komponenten seitlich anzuschließen, ohne die vertikale Ausdehnung zu erhöhen. Dies unterscheidet sie von Standard-Stiftleisten und macht sie zur überlegenen Wahl für anspruchsvolle Integrationen.
Technische Spezifikationen für anspruchsvolle Anwendungen
Die Leistung und Langlebigkeit einer elektronischen Komponente hängen maßgeblich von ihrer Konstruktion und den verwendeten Materialien ab. Die MPE 332-1-032 Stiftleisten sind auf diese Belange optimiert:
- Rastermaß von 2,00 mm: Ermöglicht hohe Pin-Dichte und kompakte Designs.
- 1X32 Pins: Bietet eine signifikante Anzahl von Verbindungspunkten für komplexe Signalübertragung.
- Gewinkeltes Design: Ideal für platzsparende Montage und die Lenkung von Signalwegen.
- Hochwertige Kontakte: Sorgen für geringen Übergangswiderstand und sicheren Halt.
- Robuste Gehäusematerialien: Bieten Schutz und elektrische Isolation.
Konstruktionsmerkmale und Vorteile
Die MPE 332-1-032 Stiftleisten sind mehr als nur eine Ansammlung von Pins; sie sind das Ergebnis ingenieurtechnischer Präzision, die darauf abzielt, Ihre Projekte zu vereinfachen und zu verbessern. Die bewusste Wahl des 2,00 mm Rasters ist ein Schlüsselmerkmal, das Entwicklern erlaubt, dichtere Bestückungen auf Leiterplatten zu realisieren. Dies ist besonders relevant in der Miniaturisierung von Elektronikgeräten, wo jeder Millimeter zählt. Die 32 Pins pro Reihe bieten eine beachtliche Bandbreite für die Datenübertragung, die Ansteuerung von Peripheriegeräten oder die Implementierung komplexer Schnittstellen.
Das markanteste Merkmal der MPE 332-1-032 ist zweifellos die 90-Grad-Winkelung der Pins. Diese Geometrie eröffnet vielfältige Anwendungsmöglichkeiten, die mit geraden Stiftleisten nicht realisierbar wären. Ob es darum geht, eine Signalübertragung senkrecht zur Hauptplatine zu führen, um Platz in der Höhe zu sparen, oder um eine einfache Anbindung externer Geräte zu ermöglichen, die gewinkelte Ausführung bietet hier signifikante Vorteile. Sie erleichtert das Kabelmanagement und trägt zu einer aufgeräumten und übersichtlichen Installation bei. Darüber hinaus verbessert die Winkelung die Zugänglichkeit der Pins für Löt- oder Steckvorgänge, selbst in beengten Einbausituationen.
Materialien und Fertigung für maximale Leistung
Die Auswahl der richtigen Materialien ist entscheidend für die Zuverlässigkeit und Langlebigkeit von elektronischen Komponenten. Die MPE 332-1-032 Stiftleisten werden aus Materialien gefertigt, die sowohl elektrische als auch mechanische Anforderungen erfüllen:
- Kontakte: Typischerweise aus einer Kupferlegierung gefertigt, die eine gute Leitfähigkeit und Korrosionsbeständigkeit aufweist. Eine Oberflächenveredelung, wie zum Beispiel eine Vergoldung oder Verzinnung, kann optional vorhanden sein, um den Übergangswiderstand weiter zu minimieren und die Lötbarkeit zu verbessern. Diese Veredelungen schützen die Grundlegierung vor Oxidation und stellen sicher, dass die elektrische Verbindung über Jahre hinweg stabil bleibt.
- Gehäuse: Gefertigt aus hochtemperaturbeständigem Thermoplast (z.B. PBT oder LCP), das eine ausgezeichnete elektrische Isolation bietet und den hohen Temperaturen beim Löten standhält. Diese Materialien sind oft flammhemmend (UL94V-0), was die Sicherheit in elektrischen Geräten erhöht. Die präzise Spritzgusstechnik sorgt für eine exakte Passform und die nötige mechanische Stabilität.
Die Kombination dieser Materialien und Fertigungsprozesse gewährleistet, dass die MPE 332-1-032 Stiftleisten auch unter anspruchsvollen Betriebsbedingungen, wie Temperaturschwankungen oder mechanischen Belastungen, ihre Funktion zuverlässig erfüllen.
Vielseitige Einsatzmöglichkeiten
Die MPE 332-1-032 Stiftleisten finden Anwendung in einer breiten Palette von Branchen und Projekten:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in komplexen Anlagen.
- Medizintechnik: In Geräten, bei denen Zuverlässigkeit und präzise Signalübertragung kritisch sind.
- Prototypenentwicklung: Als flexible und leicht zu handhabende Schnittstellen für Tests und Validierungen.
- Consumer Electronics: In Haushaltsgeräten, Unterhaltungselektronik und Telekommunikationsgeräten.
- Forschung und Entwicklung: Als Standardkomponenten für die Erstellung von Messaufbauten und Versuchsgeräten.
Die Möglichkeit, durch das 2,00 mm Raster eine hohe Pin-Dichte zu erreichen, macht diese Stiftleisten besonders wertvoll für platzbeschränkte Umgebungen, wie sie in vielen modernen elektronischen Geräten vorherrschen. Die gewinkelte Ausführung ist hierbei oft der entscheidende Faktor für die Realisierbarkeit eines kompakten Designs.
Produkteigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Produkttyp | Stiftleiste, Buchsenleiste (für Gegenstück) |
| Rastermaß | 2,00 mm |
| Anzahl der Pins/Reihen | 1×32 Pins |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Ausrichtung | Gewinkelt (90 Grad) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT, LCP), flammhemmend |
| Kontaktmaterial | Kupferlegierung (oft verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsschutz) |
| Maximale Strombelastbarkeit (typisch) | 1A bis 3A (abhängig von Pin-Abstand und Kontaktdesign) |
| Maximale Spannung (typisch) | 100V bis 250V (abhängig von Isolationsabstand und Material) |
| Betriebstemperaturbereich (typisch) | -40°C bis +105°C |
| Anwendungsbereiche | Signalübertragung, Datenbusse, Stromversorgungsanschlüsse, interne Schnittstellen in Elektronikgeräten |
FAQ – Häufig gestellte Fragen zu MPE 332-1-032 – Stiftleisten 2,00 mm, 1X32, gewinkelt
Was genau bedeutet das 2,00 mm Rastermaß?
Das 2,00 mm Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Pin-Dichte auf einer gegebenen Fläche der Leiterplatte, was für die Miniaturisierung von elektronischen Geräten von entscheidender Bedeutung ist.
Ist die gewinkelte Ausführung für alle Anwendungen geeignet?
Die gewinkelte Ausführung ist ideal für Anwendungen, bei denen eine Platzersparnis in der Höhe erforderlich ist oder eine orthogonale Anbindung von Komponenten oder Kabeln gewünscht wird. Sie ist besonders vorteilhaft in Gehäusen mit begrenztem Bauraum oder wenn die Leiterplatte vertikal montiert ist.
Welche Art von Gegenstecker kann ich mit dieser Stiftleiste verwenden?
Diese Stiftleiste ist dafür konzipiert, mit einer passenden Buchsenleiste oder einem Flachbandkabel-Steckverbinder mit einem 2,00 mm Rastermaß verwendet zu werden. Die genaue Kompatibilität hängt von den spezifischen Kontaktaufnahmen des Gegensteckers ab.
Wie robust sind die Kontakte gegen Korrosion und mechanische Belastung?
Die Kontakte sind in der Regel aus einer hochwertigen Kupferlegierung gefertigt und werden oft mit einer Schutzschicht (z.B. Verzinnung oder Vergoldung) versehen. Diese Beschichtungen bieten einen effektiven Schutz gegen Korrosion und gewährleisten eine zuverlässige elektrische Verbindung über einen langen Zeitraum. Die mechanische Belastbarkeit ist für typische Steckzyklen ausgelegt.
Welche Löttemperatur ist für die MPE 332-1-032 Stiftleisten empfohlen?
Da die Gehäuse aus Hochtemperatur-Thermoplast gefertigt sind, können diese Stiftleisten standardmäßige Lötverfahren, wie z.B. Wellen- oder Reflow-Löten, problemlos durchlaufen. Die genauen Löttemperaturprofile sollten jedoch immer dem Datenblatt des Herstellers und den spezifischen Lötprozessparametern angepasst werden.
Kann ich die Anzahl der Pins dieser Stiftleiste modifizieren?
Die MPE 332-1-032 ist eine vormontierte Stiftleiste mit 32 Pins. Für Projekte, die weniger Pins benötigen, empfiehlt es sich, eine längere Stiftleiste zu verwenden und die nicht benötigten Pins abzuschneiden, oder nach einer Stiftleiste mit der exakt benötigten Pin-Anzahl zu suchen, falls diese verfügbar ist. Das Abschneiden von Pins sollte mit Vorsicht erfolgen, um die Integrität der angrenzenden Pins nicht zu beeinträchtigen.
