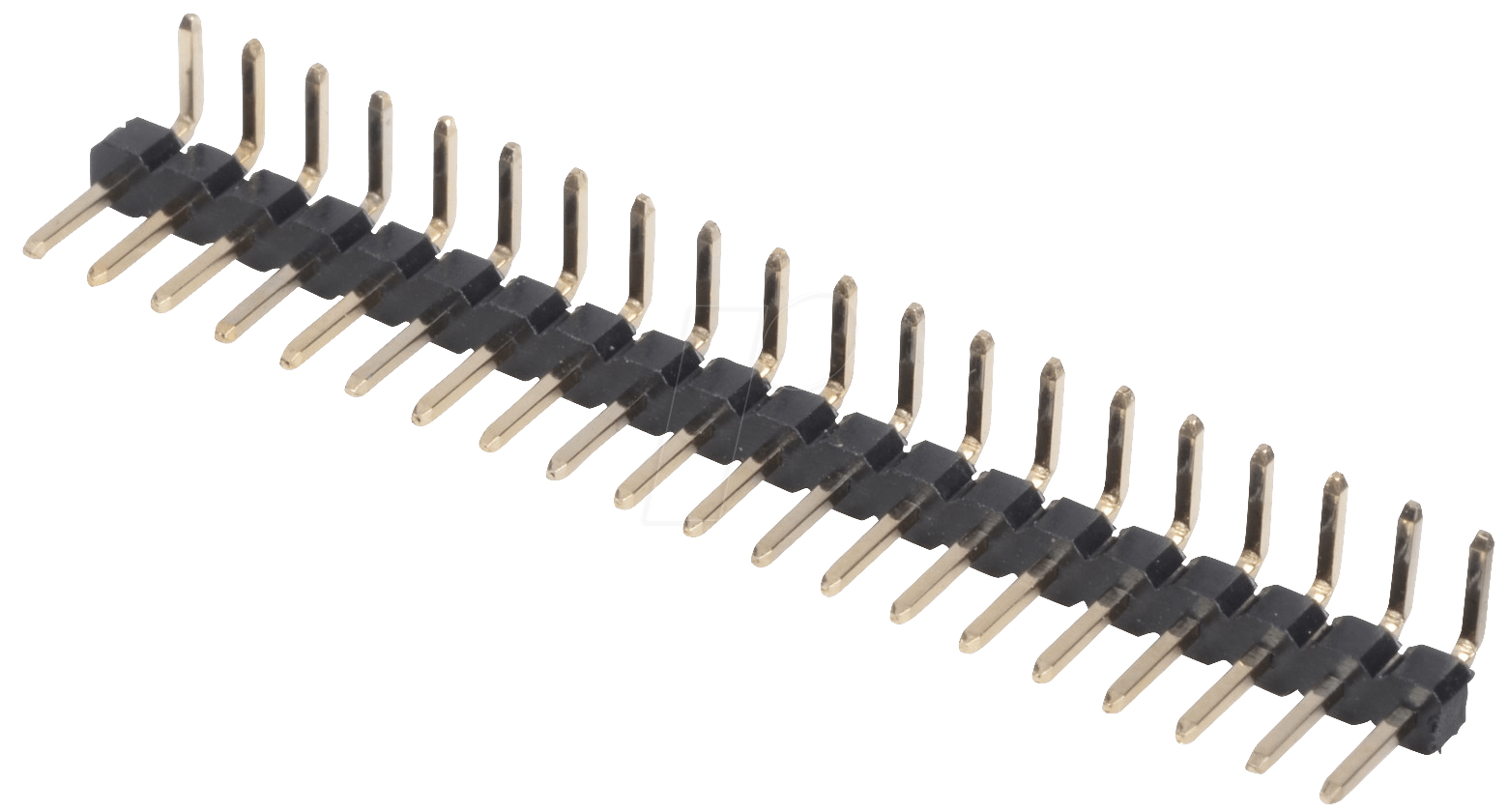

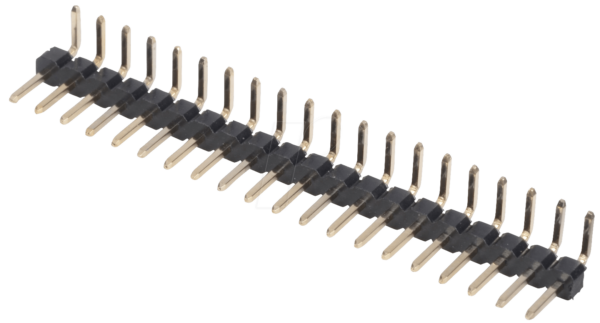

MPE 332-1-020 – Stiftleisten 2,00 mm, 1X20, gewinkelt: Präzision für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre elektronischen Schaltungen und Leiterplatten? Die MPE 332-1-020 Stiftleisten mit einem Rastermaß von 2,00 mm, 1 reihig und 20 Pins, gewinkelt, bieten die ideale Antwort für Entwickler, Ingenieure und Hobbyisten, die höchste Anforderungen an Stabilität und Funktionalität stellen. Diese Stiftleisten sind konzipiert, um eine sichere und gerichtete Signalübertragung zu gewährleisten, perfekt für den Einsatz in kompakten Gehäusen oder wenn eine spezifische Ausrichtung der Komponenten erforderlich ist.
Warum MPE 332-1-020 die überlegene Wahl ist
Im Vergleich zu Standard-Stiftleisten oder anderen Verbindungstechnologien zeichnen sich die MPE 332-1-020 durch ihre akribisch gefertigten, gewinkelten Pins aus. Diese präzise 90-Grad-Biegung ermöglicht eine optimierte Platzierung auf der Platine und vereinfacht die Verkabelung, indem sie unnötige Kabelverbiegungen oder Überschneidungen vermeidet. Das Rastermaß von 2,00 mm sorgt für eine hohe Pin-Dichte, was besonders in Applikationen mit begrenztem Bauraum von entscheidender Bedeutung ist. Die robuste Konstruktion und die hochwertige Materialauswahl garantieren eine lang anhaltende und störungsfreie Signalintegrität, selbst unter anspruchsvollen Betriebsbedingungen. Dies macht die MPE 332-1-020 zur ersten Wahl für professionelle Anwendungen, wo Zuverlässigkeit an erster Stelle steht.
Technische Exzellenz und Design-Merkmale
Die MPE 332-1-020 Stiftleisten sind das Ergebnis fortschrittlicher Fertigungstechnologien und eines tiefgreifenden Verständnisses elektronischer Schnittstellen. Jede Komponente ist darauf ausgelegt, eine optimale elektrische und mechanische Leistung zu erbringen.
- Präzisionsgefertigte Pins: Die 20 einzeln gefertigten Stifte sind exakt auf das 2,00 mm Rastermaß abgestimmt, um eine passgenaue Montage und eine zuverlässige elektrische Verbindung zu gewährleisten.
- Gewinkelter Anschluss: Die 90-Grad-Winkelung der Pins ermöglicht eine platzsparende vertikale oder horizontale Montage auf der Leiterplatte, was die Flexibilität im Leiterplattendesign signifikant erhöht. Dies ist essenziell für die Entwicklung kompakter und multifunktionaler Geräte.
- Robuste Gehäusekonstruktion: Das Gehäuse besteht aus einem hochwertigen und thermisch stabilen Isoliermaterial, das eine ausgezeichnete Dielektrizitätskonstante und mechanische Festigkeit bietet. Es schützt die Kontakte vor Umwelteinflüssen und mechanischer Beschädigung.
- Hohe Kontaktzuverlässigkeit: Die Anschlussflächen der Pins sind optimiert, um eine niedrige Übergangswiderstand und eine stabile Verbindung über einen weiten Temperaturbereich hinweg zu gewährleisten. Dies ist entscheidend für die Signalintegrität und die Langlebigkeit Ihrer Schaltungen.
- Einfache Handhabung und Montage: Das Design ermöglicht eine einfache Bestückung auf Leiterplatten, sei es manuell oder durch automatisierte Bestückungsprozesse. Die eindeutige Orientierung durch die Bestückungsvertiefungen erleichtert die korrekte Platzierung.
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 332-1-020 Stiftleisten finden ihren Einsatz in einer Vielzahl von elektronischen Systemen, wo präzise und gerichtete Verbindungen unerlässlich sind. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil für verschiedenste Branchen und Projekte.
- Industrielle Automatisierung und Steuerungstechnik: In Steuergeräten, Sensorsystemen und Feldbusmodulen sorgen diese Stiftleisten für eine robuste und zuverlässige Datenübertragung zwischen Steuerplatinen und Peripheriegeräten. Die gewinkelte Ausführung ist hier oft entscheidend für die Platzierung innerhalb kompakter Schaltschränke.
- Messtechnik und Laborelektronik: Für die Verbindung von Messgeräten, Signalgeneratoren und Oszilloskopen bieten die MPE 332-1-020 eine präzise und gut zugängliche Schnittstelle. Die definierte Ausrichtung vereinfacht den Anschluss von Testkabeln.
- Embedded Systems und Prototypenentwicklung: Entwickler von Mikrocontroller-basierten Systemen, IoT-Geräten und anderen Embedded-Anwendungen profitieren von der einfachen Integration und der klaren Signalaufteilung, die diese Stiftleisten ermöglichen. Sie sind ideal für die Anbindung von Sensoren, Aktoren und externen Modulen.
- Konsumelektronik und Medizintechnik: In Geräten, bei denen Zuverlässigkeit und ein sauberes Design eine Rolle spielen, wie beispielsweise in audio-visuellen Systemen oder Diagnosegeräten, bieten diese Stiftleisten eine sichere und ästhetisch ansprechende Verbindungslösung.
- Beleuchtungstechnik und LED-Anwendungen: Zur Ansteuerung von LED-Streifen oder zur Verbindung von Treibermodulen in professionellen Beleuchtungssystemen sind die MPE 332-1-020 aufgrund ihrer präzisen Pin-Anordnung und der Möglichkeit zur gerichteten Verkabelung bestens geeignet.
Produkteigenschaften im Detail
Hier finden Sie eine detaillierte Übersicht über die technischen Spezifikationen und Merkmale der MPE 332-1-020 Stiftleisten, die Ihnen bei der Auswahl der optimalen Lösung für Ihr Projekt helfen.
| Eigenschaft | Spezifikation |
|---|---|
| Modellbezeichnung | MPE 332-1-020 |
| Typ | Stiftleiste, einreihig |
| Rastermaß | 2,00 mm |
| Anzahl der Pins | 20 |
| Bauform | Gewinkelt (90°) |
| Isolationsmaterial | Hochtemperatur-Kunststoff (typischerweise PA, PBT oder vergleichbar) – bietet exzellente thermische Stabilität und elektrische Isolation |
| Kontaktmaterial | Kupferlegierung (oft verzinnt oder vergoldet) – gewährleistet gute Leitfähigkeit und Korrosionsbeständigkeit |
| Nennstrom pro Kontakt | Abhängig von Kontaktdesign und Material, typischerweise im Bereich von 0,5 A bis 1 A bei ordnungsgemäßer Anwendung |
| Betriebstemperaturbereich | Typischerweise von -40 °C bis +105 °C oder höher, abhängig vom verwendeten Isoliermaterial |
| Isolationswiderstand | > 1000 MΩ (bei 500 V DC) – Indikator für die hohe Qualität der elektrischen Trennung |
| Spannungsfestigkeit | Bis zu 500 V AC/DC (abhängig von Prüfbedingungen und Produktvarianten) – sichert die elektrische Sicherheit |
| Mechanische Lebensdauer | Mehr als 100 Steckzyklen (abhängig von der Handhabung und der Qualität der Gegenstecker) – für dauerhafte Verbindungen |
| Montageart | Durchsteckmontage (THT) auf Leiterplatte |
| Halogenfrei | Information oft relevant, kann je nach Produktvariante abweichen – ein Vorteil für Umwelt und Sicherheit |
FAQ – Häufig gestellte Fragen zu MPE 332-1-020 – Stiftleisten 2,00 mm, 1X20, gewinkelt
Was bedeutet das Rastermaß von 2,00 mm genau?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Pin-Dichte auf einer Leiterplatte, was besonders in kompakten Designs von Vorteil ist und mehr Funktionalität auf kleinerem Raum unterbringt.
Für welche Arten von Leiterplatten sind diese gewinkelten Stiftleisten geeignet?
Die MPE 332-1-020 Stiftleisten sind für die Durchsteckmontage (Through-Hole Technology, THT) auf Standard-Leiterplatten konzipiert. Die gewinkelte Form ermöglicht eine Montage sowohl auf der Ober- als auch auf der Unterseite der Leiterplatte, um Kabelanschlüsse an der Seite oder unterhalb der Platine zu realisieren.
Welche Art von Gegensteckern können mit diesen Stiftleisten verwendet werden?
Diese Stiftleisten sind für die Verwendung mit Buchsenleisten (Female Connectors) konzipiert, die auf die Stiftgeometrie und das 2,00 mm Rastermaß abgestimmt sind. Typischerweise werden hierzu passende 2,00 mm Buchsenleisten mit oder ohne Knickschutz verwendet, um eine sichere und elektrisch leitende Verbindung zu gewährleisten.
Wie beeinflusst die gewinkelte Bauform die Signalintegrität?
Die gewinkelte Bauform beeinflusst die Signalintegrität primär durch die mögliche Reduzierung von Kabelbiegungen und -verwicklungen. Eine optimierte Kabelführung kann parasitäre Kapazitäten und Induktivitäten minimieren, was für Hochfrequenzanwendungen oder präzise analoge Signale vorteilhaft sein kann. Die Qualität der Pins und des Materials ist jedoch entscheidend für die eigentliche Signalqualität.
Sind diese Stiftleisten für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die MPE 332-1-020 Stiftleisten sind aus thermisch stabilen und robusten Materialien gefertigt, die einen breiten Betriebstemperaturbereich abdecken. Für spezifisch raue Umgebungsbedingungen wie extreme Feuchtigkeit, aggressive Chemikalien oder starke Vibrationen sollten jedoch zusätzliche Schutzmaßnahmen wie Vergussmassen oder spezielle Gehäuse in Betracht gezogen werden, und die genauen Spezifikationen des Isoliermaterials sind zu prüfen.
Welche Vorteile bietet die Vergoldung der Kontakte (falls zutreffend)?
Eine Vergoldung der Kontakte (falls vorhanden) bietet signifikante Vorteile: Sie minimiert den Übergangswiderstand, erhöht die Korrosionsbeständigkeit und verbessert die elektrische Leitfähigkeit über die Lebensdauer der Verbindung. Dies ist besonders wichtig für Anwendungen, die eine hohe Zuverlässigkeit und eine geringe Signalbeeinträchtigung erfordern, wie beispielsweise in der Messtechnik oder der Medizintechnik.
Wie unterscheidet sich die MPE 332-1-020 von Stiftleisten mit größerem Rastermaß (z.B. 2,54 mm)?
Der Hauptunterschied liegt in der Pin-Dichte. Stiftleisten mit einem Rastermaß von 2,00 mm sind kompakter und ermöglichen die Unterbringung von mehr Kontakten auf derselben Fläche wie Stiftleisten mit einem größeren Rastermaß wie 2,54 mm. Dies ist entscheidend für die Miniaturisierung elektronischer Geräte. Gewinkelte Varianten mit kleinerem Rastermaß sind zudem oft spezialisierter für bestimmte Mounting-Optionen.
