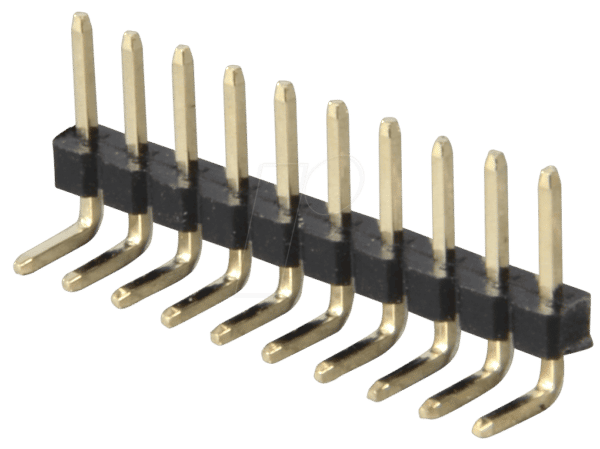

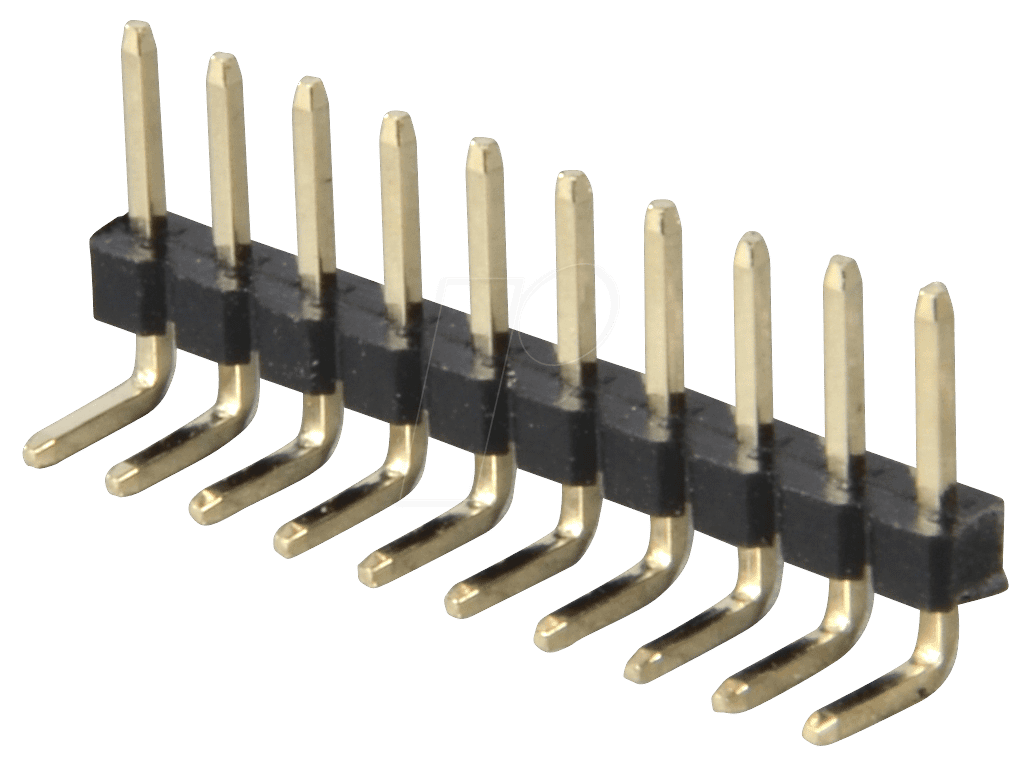

MPE 332-1-010 – Präzisions-Stiftleiste 2,00 mm, 1×10, gewinkelt: Die optimale Verbindungslösung für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Verbindung von Leiterplatten oder zur Signalübertragung in Ihren anspruchsvollen Elektronikprojekten? Die MPE 332-1-010 Stiftleiste mit einem Rastermaß von 2,00 mm, 10 Kontakten und einer gewinkelten Bauform ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Qualität, Stabilität und eine platzsparende Montage legen. Dieses Bauteil schließt die Lücke zwischen verschiedenen Komponenten und ermöglicht eine sichere und dauerhafte elektrische Verbindung, die Ausfällen vorbeugt und die Funktionalität Ihrer Schaltungen gewährleistet.
Maximale Leistung durch überlegene Konstruktion
Die MPE 332-1-010 Stiftleiste übertrifft herkömmliche Verbindungselemente durch ihre durchdachte Konstruktion und die Auswahl hochwertiger Materialien. Das präzise Rastermaß von 2,00 mm ermöglicht eine hohe Kontaktdichte und somit eine effiziente Nutzung des verfügbaren Raums auf der Leiterplatte. Die gewinkelte Ausführung erleichtert das seitliche Anstecken von Kabeln oder weiteren Modulen, was besonders in Gehäusen mit begrenztem Platzangebot von unschätzbarem Wert ist. Im Gegensatz zu einfacheren Stiftleisten, die anfällig für Korrosion oder mechanische Beschädigungen sein können, bietet die MPE 332-1-010 eine verbesserte Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Hochwertige Materialien für eine dauerhafte Verbindung
Die Robustheit und Zuverlässigkeit der MPE 332-1-010 Stiftleiste sind das Ergebnis der sorgfältigen Auswahl der verbauten Materialien. Die Kontakte bestehen in der Regel aus einer Kupferlegierung, die eine ausgezeichnete elektrische Leitfähigkeit gewährleistet und gleichzeitig eine hohe Beständigkeit gegen Korrosion aufweist. Eine Veredelung der Kontakte, beispielsweise mit einer Gold- oder Zinnauflage, erhöht die Kontaktqualität weiter und schützt vor Oxidation, was für eine langfristig stabile Signalübertragung unerlässlich ist. Das Gehäusematerial, oft ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid), bietet eine hervorragende mechanische Festigkeit, thermische Stabilität und chemische Beständigkeit. Diese Eigenschaften sind entscheidend, um eine sichere elektrische Isolation zu gewährleisten und die Stiftleiste auch bei erhöhten Temperaturen oder in Umgebungen mit potenziell aggressiven Substanzen einsetzbar zu machen.
Vorteile der MPE 332-1-010 Stiftleiste
- Präzises Rastermaß: Mit 2,00 mm Rastermaß ermöglicht die Stiftleiste eine hohe Kontaktdichte und kompakte Bauweise Ihrer elektronischen Schaltungen.
- Gewinkelte Ausführung: Die 90-Grad-Winkelung der Pins vereinfacht das Routing von Kabeln und die Montage in beengten Platzverhältnissen erheblich.
- Hohe Kontaktzuverlässigkeit: Hochwertige Kontakte gewährleisten eine stabile und störungsfreie elektrische Verbindung über die gesamte Lebensdauer des Bauteils.
- Robuste Bauweise: Das widerstandsfähige Gehäusematerial schützt die Kontakte zuverlässig vor mechanischer Beanspruchung und Umwelteinflüssen.
- Temperaturbeständigkeit: Geeignet für einen breiten Temperaturbereich, was den Einsatz in verschiedenen industriellen und anspruchsvollen Umgebungen ermöglicht.
- Einfache Montage: Standardisierte Bauform und Pin-Anordnung erleichtern die Bestückung auf Leiterplatten und die Verbindung mit Gegensteckern.
- Vielseitige Anwendung: Ideal für Prototyping, industrielle Steuerungen, Sensorik, Kommunikationssysteme und viele weitere elektronische Applikationen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 332-1-010 |
| Rastermaß (Pitch) | 2,00 mm |
| Anzahl der Kontakte (Polzahl) | 10 (1×10) |
| Bauform | Gewinkelt (90°) |
| Kontaktmaterial | Hochwertige Kupferlegierung, typischerweise verzinnt oder vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Thermoplast (z.B. PBT, PA), hohe mechanische Festigkeit und Temperaturbeständigkeit. |
| Nennstrom | Typischerweise ausgelegt für Ströme bis 1-3 Ampere, abhängig von der spezifischen Ausführung und der Leiterbahngeometrie. |
| Nennspannung | In der Regel für Spannungen bis zu 125-250 Volt AC/DC ausgelegt. |
| Betriebstemperaturbereich | Breit, oft von -40°C bis +105°C oder höher, je nach Materialspezifikation. |
| Isolationswiderstand | Hoch (> 1000 MΩ), gewährleistet sichere elektrische Trennung. |
| Steckzyklen | Ausgelegt für eine hohe Anzahl von Steckzyklen, was eine lange Lebensdauer bei häufiger Montage und Demontage sichert. |
| Anwendungsbereiche | Leiterplattenbestückung, Datenübertragung, Signalinterfaces, industrielle Automatisierung, Prototypenbau. |
Anwendungsbereiche der MPE 332-1-010 Stiftleiste
Die Vielseitigkeit der MPE 332-1-010 Stiftleiste macht sie zu einem unverzichtbaren Bauteil in einer breiten Palette von Anwendungen. In der industriellen Automatisierung dient sie als zuverlässige Schnittstelle für Sensoren, Aktoren und Steuergeräte, wo eine robuste und vibrationsfeste Verbindung unerlässlich ist. Im Bereich der Telekommunikation und Netzwerktechnik ermöglicht sie die flexible Anbindung von Modulen und die Signalweiterleitung. Auch im Prototypenbau und in der Hobby-Elektronik spielt sie eine zentrale Rolle, da sie ein einfaches und sicheres Zusammenstecken von Komponenten erlaubt, was den Entwicklungsprozess beschleunigt.
Präzision bei der Bestückung und Montage
Die gewinkelte Bauform der MPE 332-1-010 Stiftleiste optimiert den Montageprozess auf der Leiterplatte. Die Pins sind präzise ausgerichtet und lassen sich leicht in die entsprechenden Lötpads einführen. Die klare Struktur des 10-poligen Designs vereinfacht die Verdrahtung und reduziert das Risiko von Fehlanschlüssen. Die Stiftleiste kann sowohl durch Wellenlöten als auch durch Reflow-Lötverfahren verarbeitet werden, was sie mit gängigen Fertigungsprozessen kompatibel macht. Die robuste mechanische Verankerung im Gehäuse der Stiftleiste sorgt dafür, dass die Pins auch bei mechanischer Belastung durch das An- und Abstecken von Gegenstücken stabil in ihrer Position bleiben.
FAQ – Häufig gestellte Fragen zu MPE 332-1-010 – Stiftleisten 2,00 mm, 1X10, gewinkelt
Was sind die Hauptvorteile des 2,00 mm Rastermaßes?
Das 2,00 mm Rastermaß ermöglicht eine hohe Kontaktdichte auf der Leiterplatte. Dies bedeutet, dass Sie mehr Anschlüsse auf kleinerem Raum unterbringen können, was besonders vorteilhaft ist, wenn es um die Miniaturisierung von elektronischen Geräten oder die Maximierung der Funktionalität auf begrenztem Platz geht.
Für welche Art von Anwendungen ist die gewinkelte Bauform besonders geeignet?
Die gewinkelte Bauform ist ideal für Anwendungen, bei denen Kabel oder andere Steckverbinder seitlich an die Leiterplatte geführt werden müssen. Dies ist häufig in Gehäusen mit begrenztem vertikalem Raum der Fall, wie beispielsweise in flachen elektronischen Geräten oder in der Automobilindustrie.
Welche Art von Gegensteckern kann mit der MPE 332-1-010 verwendet werden?
Die MPE 332-1-010 Stiftleiste ist in der Regel mit einer Vielzahl von Gegensteckern kompatibel, die ebenfalls ein 2,00 mm Rastermaß aufweisen. Dazu gehören typischerweise Buchsenleisten (Header Sockets), Flachbandkabel-Steckverbinder mit passendem Anschluss und andere kundenspezifische Verbindungslösungen.
Wie beeinflusst das Material der Kontakte die Leistung?
Das Material der Kontakte, oft eine Kupferlegierung mit einer Oberflächenveredelung wie Verzinnung oder Vergoldung, ist entscheidend für die elektrische Leitfähigkeit und die Lebensdauer der Verbindung. Eine gute Leitfähigkeit minimiert Übergangswiderstände und Signalverluste, während eine widerstandsfähige Beschichtung Korrosion verhindert und die Kontaktstabilität über viele Steckzyklen hinweg gewährleistet.
Ist die Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die MPE 332-1-010 ist typischerweise aus robusten Materialien gefertigt, die eine gute Beständigkeit gegenüber Temperaturschwankungen, Feuchtigkeit und leichten chemischen Einflüssen aufweisen. Für extrem raue Umgebungen sollten jedoch spezifische Produktdatenblätter und Zertifizierungen konsultiert werden.
Wie wird die Zuverlässigkeit der Verbindung sichergestellt?
Die Zuverlässigkeit der Verbindung wird durch das präzise gefertigte Rastermaß, die hochwertige Kontaktierung und die stabile mechanische Verankerung der Pins im Gehäuse gewährleistet. Darüber hinaus sind die verwendeten Materialien auf ihre Langzeitstabilität und elektrische Leistungsfähigkeit geprüft.
Was bedeutet die Angabe „1×10“ bei der Pinanzahl?
„1×10“ gibt an, dass es sich um eine einzelne Reihe von 10 Kontakten handelt. Im Gegensatz dazu stünde beispielsweise „2×10“ für zwei parallele Reihen mit jeweils 10 Kontakten.
