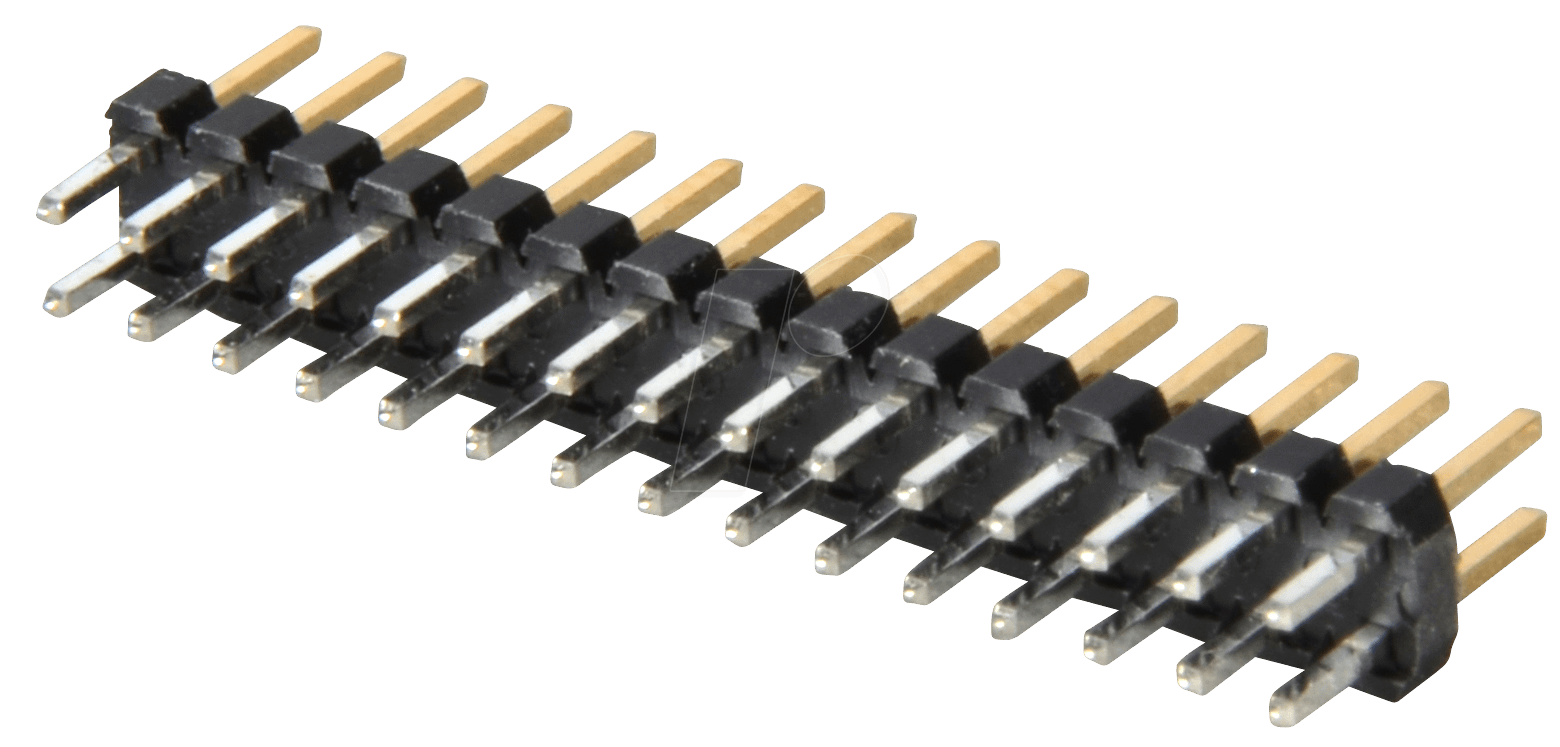

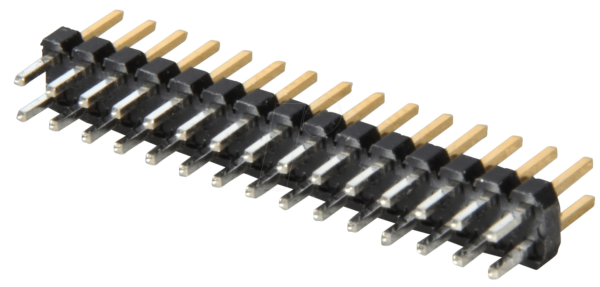

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 150-3-030 Stiftleisten
Sie suchen nach zuverlässigen und präzisen Verbindungskomponenten für Ihre Leiterplattenbestückung oder modularen Elektronikaufbauten? Die MPE 150-3-030 Stiftleisten im 2,00 mm Rastermaß, mit 2×15 Kontakten und gerader Ausrichtung, bieten eine exzellente Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Kompaktheit und einfache Handhabung legen. Diese Stiftleisten sind darauf ausgelegt, sichere und dauerhafte elektrische Verbindungen zu gewährleisten, wo eine hohe Kontaktdichte und eine klare Signalübertragung entscheidend sind.
Warum MPE 150-3-030 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen, oft sperrigeren Steckverbindern oder improvisierten Lötverbindungen, zeichnen sich die MPE 150-3-030 Stiftleisten durch ihre optimierte Bauform und das präzise 2,00 mm Rastermaß aus. Diese Spezifikation ermöglicht eine deutlich höhere Kontaktdichte auf der Leiterplatte, was insbesondere bei beengten Platzverhältnissen von unschätzbarem Wert ist. Die gerade Ausrichtung der Pins erleichtert das Bestücken und die Verbindung mit entsprechenden Buchsenleisten oder Kabeln erheblich und minimiert das Risiko von Verbiegungen oder Fehlkontakten während des Einsteckvorgangs. Die durchdachte Konstruktion gewährleistet zudem eine robuste mechanische Verbindung, die Vibrationen und mechanischen Belastungen standhält, was für die Langzeitstabilität Ihrer elektronischen Geräte unerlässlich ist.
Vorteile der MPE 150-3-030 Stiftleisten
Hohe Kontaktdichte: Das 2,00 mm Rastermaß ermöglicht die Unterbringung einer großen Anzahl von Kontakten auf kleinstem Raum, ideal für kompakte Designs.
Präzise Führung: Die gerade Ausrichtung der Pins sorgt für eine einfache und sichere Verbindung mit kompatiblen Gegensteckern.
Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bieten diese Stiftleisten eine hohe mechanische Stabilität und Langlebigkeit.
Zuverlässige Signalübertragung: Die optimierte Kontaktgeometrie minimiert Übergangswiderstände und gewährleistet eine klare und verlustfreie Signalübertragung.
Vielseitige Anwendungsmöglichkeiten: Geeignet für Prototyping, Serienfertigung und industrielle Anwendungen, wo Zuverlässigkeit an erster Stelle steht.
Einfache Bestückung: Die präzisen Abmessungen und die gerade Pin-Anordnung erleichtern die Montage auf Leiterplatten und die Handhabung.
Technische Spezifikationen und Materialeigenschaften
Die MPE 150-3-030 Stiftleisten sind mit einem sorgfältig ausgewählten Materialmix konzipiert, um maximale Leistung und Zuverlässigkeit zu gewährleisten. Das Gehäusematerial ist typischerweise ein thermoplastisches Polymer, das sich durch eine hohe thermische Beständigkeit, gute dielektrische Eigenschaften und mechanische Festigkeit auszeichnet. Dies ermöglicht den Einsatz der Stiftleisten in einem breiten Temperaturbereich, ohne an Leistung einzubüßen. Die Pins selbst sind in der Regel aus einer Kupferlegierung gefertigt und mit einer Hartgold- oder Zinnbeschichtung versehen. Diese Beschichtung schützt die Kontakte vor Korrosion, reduziert den Übergangswiderstand und gewährleistet eine ausgezeichnete Leitfähigkeit für eine zuverlässige Signalübertragung. Die Anzahl der Kontakte pro Reihe beträgt 15, und mit zwei Reihen (2×15) ergibt sich eine Gesamtzahl von 30 Kontakten, die eine modulare und dichte Verschaltung ermöglichen. Das 2,00 mm Rastermaß ist ein Standard für Anwendungen, die eine hohe Pin-Dichte erfordern, wie beispielsweise bei der Verbindung von Modulen, Sensoren oder Steuergeräten. Die gerade (horizontal) Ausrichtung der Pins vereinfacht die Montage auf der Leiterplatte und die Verbindung mit vertikalen oder horizontalen Buchsenleisten, was die Flexibilität im Schaltungsdesign erhöht.
Umfassende Produktdaten im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller Modellnummer | MPE 150-3-030 |
| Produkttyp | Stiftleiste |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 15 |
| Gesamtzahl der Kontakte | 30 |
| Ausrichtung der Pins | Gerade (Horizontal) |
| Gehäusematerial | Hochtemperatur-Thermoplast (typisch PBT oder LCP) – Bietet ausgezeichnete mechanische Festigkeit und thermische Stabilität. |
| Kontaktmaterial | Kupferlegierung mit Hartgold- oder Zinnbeschichtung – Gewährleistet geringen Übergangswiderstand, Korrosionsbeständigkeit und Langlebigkeit. |
| Elektrische Belastbarkeit | Ausgelegt für Standard-Signalanwendungen und geringe bis moderate Strombelastungen im Nennspannungsbereich. Detaillierte Werte sind dem Datenblatt zu entnehmen. |
| Temperaturbereich | Typisch von -40°C bis +105°C, abhängig vom spezifischen Gehäusematerial – Ermöglicht Einsatz in verschiedenen Umgebungsbedingungen. |
| Isolationswiderstand | Hoher Isolationswiderstand (typisch > 1000 MΩ bei 500 VDC) – Wichtig für die Signalintegrität. |
| Anwendungsgebiete | Leiterplattenverbindung, Modulkopplung, Signalübertragung, interne Verkabelung in Geräten, Steuerungs- und Messtechnik. |
Präzision in der Anwendung: Einsatzgebiete und Designüberlegungen
Die MPE 150-3-030 Stiftleisten sind konzipiert für eine breite Palette von Anwendungen, bei denen Kompaktheit und zuverlässige elektrische Verbindungen im Vordergrund stehen. Sie eignen sich hervorragend für die Verbindung verschiedener Module auf einer Leiterplatte oder für die Anbindung externer Peripheriegeräte. Entwickler von IoT-Geräten, industrieller Automatisierungstechnik oder auch ambitionierte Maker profitieren von der hohen Kontaktdichte und der einfachen Handhabung, die den Designprozess beschleunigen und die Montage vereinfachen. Bei der Auswahl der passenden Gegenstücke, wie beispielsweise Buchsenleisten mit einem 2,00 mm Rastermaß, ist auf die Kompatibilität der Polzahl und der Ausrichtung zu achten. Die gerade Ausrichtung der MPE 150-3-030 Stiftleisten ermöglicht eine flexible Integration in Designs, bei denen die Verbindungen parallel zur Leiterplattenoberfläche verlaufen sollen. Dies ist oft der Fall bei der Verkabelung innerhalb von Gehäusen, zur Verbindung von Sub-Assemblies oder zur Implementierung von Testpunkten. Die thermische Stabilität des Gehäusematerials erlaubt auch Anwendungen mit erhöhter Umgebungstemperatur, wobei die maximale elektrische Belastbarkeit stets im Auge behalten werden sollte.
Technische Aspekte der Stiftleisten-Technologie
Die Fertigung von Stiftleisten wie der MPE 150-3-030 erfordert höchste Präzision. Das Gehäuse wird in der Regel im Spritzgussverfahren hergestellt, um eine gleichbleibende Qualität und exakte Maße zu gewährleisten. Die Pins werden maschinell zugeschnitten und mit der entsprechenden Beschichtung versehen, bevor sie in das Gehäuse eingepresst werden. Die Beschichtung der Kontakte spielt eine entscheidende Rolle für die Lebensdauer und Leistungsfähigkeit. Hartgold-Beschichtungen (typischerweise mit einer Dicke von 1-2 µm auf einer Nickelschicht) bieten exzellente Korrosionsbeständigkeit und geringe Übergangswiderstände, was sie ideal für Anwendungen mit häufigem Stecken und Entstecken macht. Zinn-Beschichtungen sind eine kostengünstigere Alternative, die für weniger anspruchsvolle Anwendungen oder für den Einsatz in weniger korrosiven Umgebungen ausreicht. Das 2,00 mm Rastermaß erfordert eine hohe Präzision bei der Ausrichtung der Kontakte, um Kurzschlüsse zwischen benachbarten Pins zu vermeiden. Die Isolationsfestigkeit des Gehäusematerials verhindert unerwünschte Stromflüsse zwischen den Kontakten und schützt die Schaltung vor Überspannungsschäden.
FAQ – Häufig gestellte Fragen zu MPE 150-3-030 – Stiftleisten 2,00 mm, 2X15, gerade
Was bedeutet das 2,00 mm Rastermaß genau?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins auf der Stiftleiste an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Kontaktdichte auf einer gegebenen Fläche, was besonders vorteilhaft ist, wenn Platz auf der Leiterplatte gespart werden muss.
Für welche Art von Anwendungen sind diese Stiftleisten am besten geeignet?
Die MPE 150-3-030 Stiftleisten eignen sich ideal für die Verbindung von Leiterplatten, die Anbindung von Modulen, Sensorik, Datenerfassungssystemen, Steuergeräten und allen anderen elektronischen Projekten, bei denen eine kompakte und zuverlässige Steckverbindung erforderlich ist.
Welche Art von Buchsenleiste kann mit diesen Stiftleisten kombiniert werden?
Diese Stiftleisten sind kompatibel mit Buchsenleisten, die ebenfalls ein 2,00 mm Rastermaß aufweisen und über entsprechende Kontakte verfügen, um die gerade ausgerichteten Pins aufzunehmen. Achten Sie auf die richtige Polzahl und Ausrichtung der Gegenleiste.
Wie robust sind die Pins der MPE 150-3-030 Stiftleisten?
Die Pins sind aus einer robusten Kupferlegierung gefertigt und typischerweise hartvergoldet oder verzinnt, um Korrosionsbeständigkeit und eine gute Leitfähigkeit zu gewährleisten. Sie sind für den mechanischen Anschluss und die Signalübertragung konzipiert, sollten aber dennoch mit Sorgfalt behandelt werden, um Verbiegungen zu vermeiden.
Welche Temperaturen können diese Stiftleisten aushalten?
Das Gehäusematerial besteht aus einem Hochtemperatur-Thermoplast, das typischerweise einen Temperaturbereich von -40°C bis +105°C abdeckt. Für genaue Spezifikationen bezüglich des zulässigen Betriebstemperaturbereichs konsultieren Sie bitte das Produktdatenblatt.
Kann ich diese Stiftleisten auch für höhere Strombelastungen verwenden?
Die MPE 150-3-030 Stiftleisten sind primär für Signalübertragungen und geringe bis moderate Strombelastungen ausgelegt. Für Anwendungen mit höheren Stromstärken sollten Sie spezialisierte Steckverbinder mit entsprechend dimensionierten Kontakten und höheren Nennströmen in Betracht ziehen.
Sind diese Stiftleisten für automatische Bestückungsanlagen geeignet?
Ja, durch ihre präzisen Abmessungen und die gerade Ausrichtung sind diese Stiftleisten oft für die maschinelle Bestückung auf Leiterplatten ausgelegt. Die genauen Spezifikationen für automatische Bestückungsprozesse sind jedoch dem Datenblatt des Herstellers zu entnehmen.
