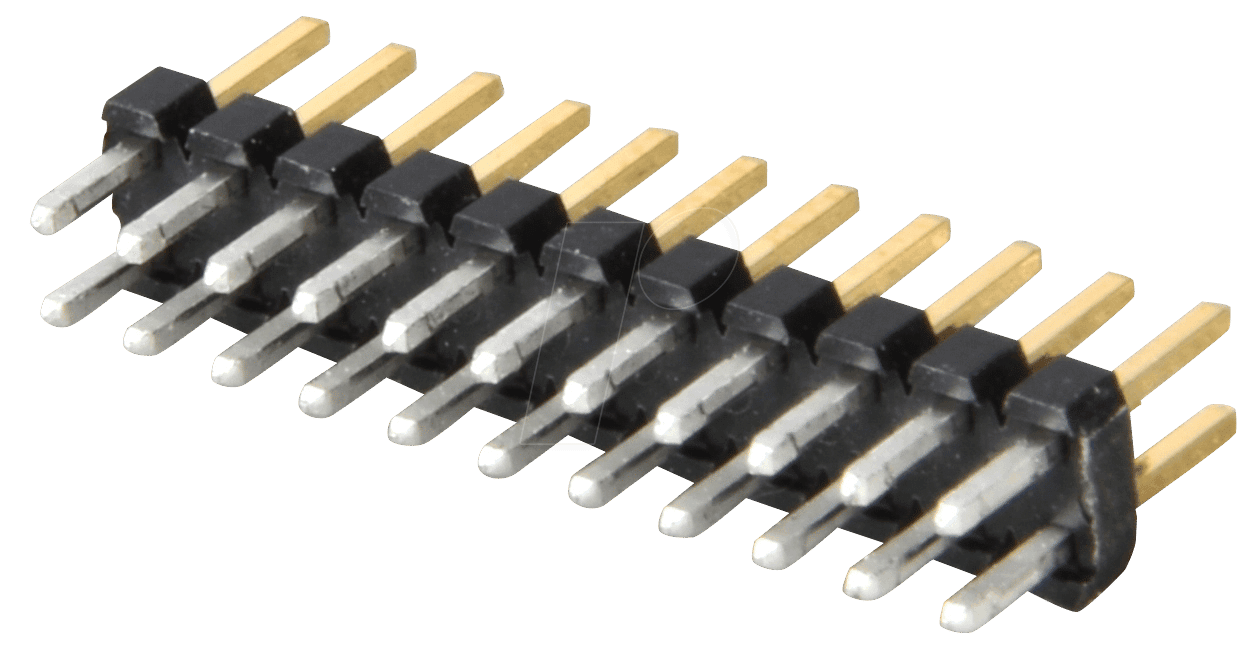

MPE 150-3-022 – Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte
Die MPE 150-3-022 Stiftleisten mit einem Rastermaß von 2,00 mm und einer 2×11-poligen Anordnung sind die optimale Wahl für Entwickler und Ingenieure, die eine zuverlässige und kompakte Steckverbindung für ihre elektronischen Schaltungen benötigen. Sie lösen das Problem der sicheren und standardisierten Signalübertragung in dichten Platinenlayouts, wo Platzersparnis und Signalintegrität oberste Priorität haben.
Optimale Leistung und Zuverlässigkeit für Ihre Elektronik
Bei der Entwicklung von Elektronik steht die Wahl der richtigen Komponenten oft im Mittelpunkt des Erfolgs. Die MPE 150-3-022 Stiftleisten zeichnen sich durch ihre herausragende Qualität und Präzision aus und bieten damit eine überlegene Alternative zu weniger spezifizierten oder minderwertigen Steckverbindern. Dieses Produkt wurde entwickelt, um eine stabile und verlustfreie Übertragung von elektrischen Signalen zu gewährleisten, was für die Funktionalität und Langlebigkeit Ihrer Geräte unerlässlich ist. Das Rastermaß von 2,00 mm ermöglicht eine hohe Pin-Dichte auf kleinster Fläche, während die gerade Ausführung eine einfache Integration in standardisierte Fertigungsprozesse erlaubt.
Konstruktive Vorteile der MPE 150-3-022 Stiftleisten
Die MPE 150-3-022 Stiftleisten sind mehr als nur eine einfache Verbindungskomponente; sie sind ein durchdachtes Element für professionelle Anwendungen. Ihre Konstruktion berücksichtigt die Anforderungen an eine robuste und langlebige Verbindung:
- Präzises Rastermaß (2,00 mm): Ermöglicht eine sehr hohe Kontaktpacking-Dichte auf der Leiterplatte, ideal für platzkritische Anwendungen.
- Gerade Ausführung: Vereinfacht die Montage und Lötprozesse auf der Leiterplatte und sorgt für eine saubere, geradlinige Signalroute.
- 2×11 Pins: Bietet eine flexible Anzahl von Kontakten für komplexe Schaltungen und Signalverteilungen.
- Robuste Bauweise: Konzipiert für eine hohe mechanische Stabilität und zuverlässige elektrische Kontakte auch unter anspruchsvollen Bedingungen.
- Hohe Signalintegrität: Geringe Übergangswiderstände und eine präzise Pin-Führung minimieren Signalverluste und Störungen.
- Standardisierte Konfektionierung: Passt perfekt zu einer Vielzahl von Gegensteckern und Kabelkonfektionen, was die Designfreiheit erhöht.
- Temperaturbeständigkeit: Geeignet für den Einsatz in einem breiten Temperaturbereich, was die Anwendungsflexibilität erweitert.
- Isolationsmaterial: Hochwertiges Isoliermaterial bietet ausgezeichnete elektrische Isolation und mechanische Festigkeit.
Technische Spezifikationen und Materialeigenschaften
Die MPE 150-3-022 Stiftleisten sind präzise gefertigte Komponenten, die auf höchste Leistung und Zuverlässigkeit ausgelegt sind. Die Auswahl der Materialien und die Fertigungsgenauigkeit sind entscheidend für ihre Funktionalität:
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | MPE 150-3-022 |
| Typ | Stiftleiste, gerade |
| Rastermaß | 2,00 mm |
| Polzahl | 2×11 (insgesamt 22 Pins) |
| Anschlussart | Durchsteckmontage (THT – Through-Hole Technology) |
| Material Gehäuse | Hochtemperatur-Polyamid (PA), typischerweise UL94-V0 zertifiziert für Brandschutz |
| Material Kontakte | Kupferlegierung, oft verzinnt oder vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom spezifischen Material und den Umgebungsbedingungen |
| Nennstrom pro Kontakt | Variiert je nach Gehäuse und Leiterbahndesign, typisch im Bereich von 1-3 Ampere |
| Nennspannung | Abhängig von der Isolationsstärke und dem Anwendungsbereich, oft im Bereich von 100-300 Volt AC/DC |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC |
| Kontaktwiderstand | Typischerweise < 20 mΩ nach erstmaliger Anwendung |
| Montageausrichtung | Gerade |
| Einsatzgebiete | Leiterplattenverbindungen, Signalübertragung, Einplatinencomputer, industrielle Steuerungen, Messtechnik, Automatisierung |
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit der MPE 150-3-022 Stiftleisten eröffnet zahlreiche Anwendungsmöglichkeiten in unterschiedlichsten Branchen. Ob in der Prototypenentwicklung, der Serienfertigung oder in spezialisierten elektronischen Systemen – diese Steckverbinder bieten eine zuverlässige und effiziente Lösung.
Industrielle Automatisierung und Steuerungstechnik: In komplexen Steuerungssystemen ermöglichen diese Stiftleisten die Verdrahtung von Sensoren, Aktoren und Steuerplatinen. Die robuste Bauweise und die hohe Pin-Dichte sind hier von großem Vorteil, um eine Vielzahl von Signalen auf engstem Raum zu führen.
Embedded Systems und Einplatinencomputer: Für Entwickler von Embedded Systems und Anwendern von Single-Board-Computern (SBCs) wie z.B. Raspberry Pi oder Arduino-kompatiblen Boards, bieten diese Stiftleisten eine ideale Schnittstelle zur Erweiterung um zusätzliche Module oder zur Signalabnahme. Das kompakte Rastermaß ist hier essenziell, um die Funktionalität auf kleinem Raum zu maximieren.
Messtechnik und Laborausstattung: In Prüfaufbauten und Messgeräten ist eine präzise und störungsfreie Signalübertragung unerlässlich. Die MPE 150-3-022 Stiftleisten gewährleisten eine hohe Signalqualität und Zuverlässigkeit, die für genaue Messergebnisse von entscheidender Bedeutung ist.
Telekommunikation und Netzwerktechnik: Auch in der Vernetzungstechnik finden diese Stiftleisten Anwendung, wo sie zur Verbindung von Modulen oder zur Signalverteilung in kompakten Geräten eingesetzt werden.
Prototypenbau und Hobbyelektronik: Für Elektronikenthusiasten und im schnellen Prototypenbau bieten die MPE 150-3-022 Stiftleisten eine einfach zu handhabende und dennoch professionelle Lösung für die Verbindung von Komponenten.
Qualitätssicherung und Materialbeschaffenheit
Die Auswahl der Materialien für die MPE 150-3-022 Stiftleisten unterliegt strengen Qualitätskontrollen. Das Gehäusematerial, typischerweise ein Hochtemperatur-Polyamid (PA), zeichnet sich durch seine hervorragenden dielektrischen Eigenschaften, hohe mechanische Festigkeit und exzellente Flammschutzmerkmale (oft nach UL94-V0) aus. Dies gewährleistet die Sicherheit und Zuverlässigkeit auch unter widrigen Umgebungsbedingungen.
Die Kontakte selbst werden aus hochwertigen Kupferlegierungen gefertigt. Um eine dauerhaft geringe Übergangswiderstand und Korrosionsbeständigkeit zu garantieren, werden diese oft oberflächenveredelt, beispielsweise mit einer Verzinnung oder Vergoldung. Diese Oberflächenbehandlungen sind entscheidend für die Langzeitstabilität der elektrischen Verbindung und schützen die Kontakte vor Oxidation.
Das präzise 2,00 mm Rastermaß ist das Ergebnis hochentwickelter Fertigungsverfahren, die minimale Toleranzen gewährleisten. Dies ist essenziell für eine fehlerfreie Bestückung auf der Leiterplatte und eine sichere Aufnahme des Gegensteckers.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu MPE 150-3-022 – Stiftleisten 2,00 mm, 2X11, gerade
Was bedeutet das Rastermaß von 2,00 mm?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Pin-Dichte auf der Leiterplatte, was besonders in platzkritischen Anwendungen vorteilhaft ist.
Für welche Art der Montage sind diese Stiftleisten ausgelegt?
Die MPE 150-3-022 Stiftleisten sind für die Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten konzipiert. Die Pins werden durch vorgebohrte Löcher gesteckt und auf der Lötseite der Platine verlötet.
Welche Vorteile bietet die gerade Bauform?
Die gerade Bauform (straight) erleichtert die Montage und Bestückung auf der Leiterplatte. Sie sorgt für eine klare und definierte Ausrichtung der Pins und ermöglicht eine einfache Integration in automatisierte Fertigungsprozesse.
Welche Art von Gegensteckern sind kompatibel?
Diese Stiftleisten sind in der Regel mit Buchsenleisten oder anderen Steckverbindern kompatibel, die für ein Rastermaß von 2,00 mm und eine 2×11-polige Belegung ausgelegt sind. Die genauen Spezifikationen des Gegensteckers sollten immer überprüft werden.
Können diese Stiftleisten auch für Hochfrequenzsignale verwendet werden?
Obwohl die primäre Anwendung für Signal- und Datenübertragung konzipiert ist, sind die MPE 150-3-022 Stiftleisten aufgrund ihrer präzisen Fertigung und guten Materialeigenschaften auch für bestimmte Hochfrequenzanwendungen geeignet, solange die Impedanzanforderungen und die Bandbreite des Signals berücksichtigt werden.
Wie hoch ist die maximale Strombelastbarkeit pro Pin?
Die maximale Strombelastbarkeit pro Pin variiert je nach spezifischem Design und Material. Typischerweise liegt sie im Bereich von 1 bis 3 Ampere. Für genaue Werte sollte das Datenblatt des Herstellers konsultiert werden.
Sind die Stiftleisten gegen Umwelteinflüsse geschützt?
Das Gehäusematerial (oft Hochtemperatur-Polyamid) bietet einen guten Schutz vor mechanischer Beanspruchung und vielen Chemikalien. Die Kontakte sind oft oberflächenveredelt, um Korrosion zu widerstehen. Für extrem raue Umgebungen können jedoch zusätzliche Schutzmaßnahmen erforderlich sein.
