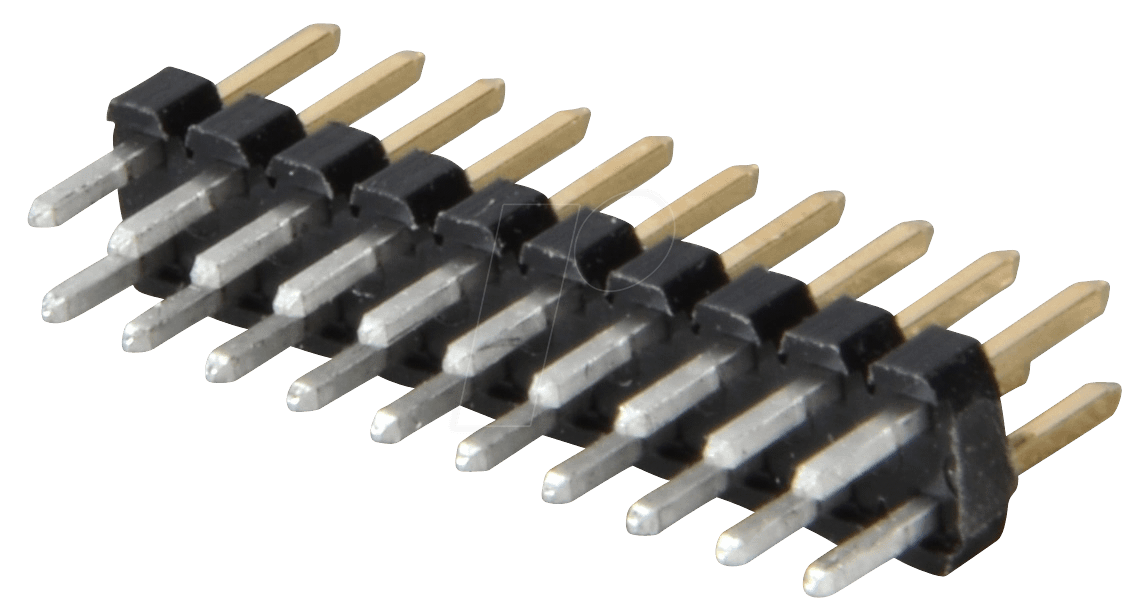

Präzision auf kleinstem Raum: MPE 150-3-020 – Stiftleisten für anspruchsvolle Verbindungen
Sie benötigen eine zuverlässige und präzise Verbindungslösung für Ihre Elektronikprojekte, bei der Platzersparnis und Signalintegrität entscheidend sind? Die MPE 150-3-020 Stiftleisten mit einem Rastermaß von 2,00 mm und einer 2×10-poligen Konfiguration sind die ideale Wahl für Entwickler, Ingenieure und Maker, die höchste Ansprüche an ihre Komponenten stellen.
Überragende Leistung und Zuverlässigkeit für Ihre Schaltungen
Die MPE 150-3-020 Stiftleisten definieren den Standard für kompakte und dennoch robuste Steckverbindungen. Im Gegensatz zu Lösungen mit größeren Rastermaßen bieten diese Stiftleisten eine signifikant höhere Packungsdichte, was sie unverzichtbar für moderne Elektronikdesigns macht, bei denen jeder Millimeter zählt. Die gerade Ausführung gewährleistet eine einfache und geradlinige Montage auf Leiterplatten, was den Aufbau vereinfacht und potenzielle Fehlerquellen minimiert. Die sorgfältige Materialauswahl und die präzise Fertigung stellen eine dauerhaft stabile elektrische Verbindung sicher, die auch unter anspruchsvollen Bedingungen ihre Funktion erfüllt.
Technische Exzellenz und robuste Konstruktion
Die MPE 150-3-020 Stiftleisten sind konzipiert, um den Anforderungen heutiger Hightech-Anwendungen gerecht zu werden. Ihr Design konzentriert sich auf maximale Funktionalität bei minimalem Platzbedarf. Die hohe Pin-Dichte ermöglicht die Realisierung komplexer Schaltungen auf kleinstem Raum, was sie zu einer bevorzugten Komponente in Bereichen wie Sensorik, Embedded Systems, Mess- und Regeltechnik sowie bei der Entwicklung von Prototypen macht.
- Kompaktes Design: Ermöglicht hohe Schaltungsdichte auf minimalem Platinenplatz.
- Präzise 2,00 mm Rasterung: Bietet exakte Positionierung und sicheren Kontakt.
- Gerade Bauform: Vereinfacht die Lötprozesse und die mechanische Integration.
- Hohe Kontaktsicherheit: Gewährleistet zuverlässige Signalübertragung auch bei häufigen Steckzyklen.
- Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer.
Anwendungsbereiche: Wo Präzision zählt
Die MPE 150-3-020 Stiftleisten entfalten ihr volles Potenzial in einer Vielzahl von anspruchsvollen Einsatzgebieten. Ihre geringe Größe und die hohe Pin-Anzahl prädestinieren sie für:
- Embedded Systems: Integration in kompakte Steuerungsmodule und IoT-Geräte.
- Sensorik-Anbindungen: Zuverlässige Schnittstellen für eine Vielzahl von Sensortypen.
- Datenkommunikationsmodule: Verbindung von Schnittstellen und Boards in Netzwerkanwendungen.
- Prototypenentwicklung: Flexible und wiederverwendbare Verbindungen für schnelle Iterationen.
- Industrielle Automatisierung: Robuste Verbindungen in Steuerungs- und Überwachungssystemen.
- Medizintechnik: Präzise und zuverlässige Verbindungen in diagnostischen und therapeutischen Geräten.
Qualität und Spezifikationen im Detail
Die MPE 150-3-020 Stiftleisten werden aus Materialien gefertigt, die für ihre Zuverlässigkeit und Langlebigkeit bekannt sind. Das Gehäusematerial ist robust und beständig gegen gängige Umwelteinflüsse, während die Kontakte auf eine optimale Leitfähigkeit und mechanische Stabilität ausgelegt sind. Die gerade Ausführung mit 2×10 Pins bietet eine klare und übersichtliche Kontaktierungsfläche.
| Spezifikation | Detail |
|---|---|
| Modellbezeichnung | MPE 150-3-020 |
| Typ | Stiftleiste, gerade |
| Rastermaß | 2,00 mm |
| Polzahl | 2×10 (20 Pins) |
| Gehäusematerial | Hochtemperaturkunststoff (z.B. PBT oder LCP), hohe elektrische Isolationseigenschaften, Flammwidrigkeit nach UL94V-0 Standard |
| Kontaktmaterial | Phosphorbronze oder Messinglegierung mit einer Oberflächenveredelung wie verzinnt oder vergoldet zur Erhöhung der Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | Typischerweise -40°C bis +105°C, abhängig von spezifischen Materialvarianten und Umgebungsbedingungen |
| Max. Strombelastbarkeit pro Kontakt | Abhängig von Leiterbahndicke und Umgebungsbedingungen; üblicherweise im Bereich von 1A bis 3A für dieses Rastermaß und Material |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500V DC |
| Durchgangswiderstand | Maximal 30 mΩ nach der Erstbenutzung |
| Steckzyklen | Mindestens 50, typischerweise deutlich mehr, je nach Qualität der Gegenstecker und mechanischer Belastung |
| Montageart | Durchsteckmontage (Through-Hole) für Lötverbindungen auf Leiterplatten |
Umfassende Kompatibilität und Integration
Die MPE 150-3-020 Stiftleisten sind so konzipiert, dass sie nahtlos mit einer breiten Palette von Steckverbinder-Systemen mit einem entsprechenden 2,00 mm Rastermaß kompatibel sind. Dies ermöglicht eine flexible Integration in bestehende oder neu entwickelte Schaltungsdesigns. Die gerade Ausführung erleichtert nicht nur die Handhabung während des Lötens, sondern auch die Positionierung und Ausrichtung auf der Leiterplatte, was den manuellen Montageprozess optimiert.
Häufig gestellte Fragen (FAQ)
Was ist das Hauptproblem, das die MPE 150-3-020 Stiftleisten lösen?
Diese Stiftleisten lösen das Problem der Platzbeschränkung in modernen Elektronikdesigns, indem sie eine hohe Anzahl von Anschlusspunkten auf kleinstem Raum ermöglichen, ohne Kompromisse bei der Zuverlässigkeit der Verbindung einzugehen. Sie sind ideal für Anwendungen, bei denen eine dichte Bestückung von Bauteilen gefordert ist.
Für wen sind die MPE 150-3-020 Stiftleisten am besten geeignet?
Sie sind ideal für Elektronikentwickler, Ingenieure, Hersteller von Embedded Systems, IoT-Geräteentwickler und Maker, die präzise, zuverlässige und platzsparende Verbindungen für ihre Schaltungen benötigen.
Welche Vorteile bietet das 2,00 mm Rastermaß gegenüber größeren Rastermaßen?
Das 2,00 mm Rastermaß ermöglicht eine wesentlich höhere Packungsdichte auf der Leiterplatte. Dies bedeutet, dass mehr Anschlüsse auf der gleichen Fläche untergebracht werden können, was für kompakte Geräte und komplexe Schaltungen entscheidend ist.
Ist die gerade Ausführung der MPE 150-3-020 Stiftleisten für automatisierte Lötprozesse geeignet?
Ja, die gerade Ausführung ist gut für Wellenlöten und Selektivlöten geeignet, da sie eine stabile Positionierung auf der Leiterplatte während des Lötprozesses ermöglicht. Bei Reflow-Lötprozessen werden in der Regel Stiftleisten mit einem entsprechenden Gehäuseprofil verwendet, aber auch hier kann die gerade Bauform vorteilhaft sein.
Aus welchen Materialien sind die MPE 150-3-020 Stiftleisten typischerweise gefertigt?
Die Gehäuse bestehen meist aus hochtemperaturfesten Kunststoffen wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), die eine gute elektrische Isolation und Flammwidrigkeit bieten. Die Kontakte sind oft aus Phosphorbronze oder Messinglegierungen gefertigt und mit einer galvanischen Beschichtung wie Zinn oder Gold versehen, um Korrosionsbeständigkeit und gute Leitfähigkeit zu gewährleisten.
Wie beeinflusst die Polzahl von 2×10 (20 Pins) die Anwendungsmöglichkeiten?
Die 2×10 Polzahl bietet eine ausgewogene Anzahl von Anschlüssen für viele typische Schnittstellen und Datenbusse in der Elektronik. Sie ermöglicht die Anbindung von kleineren Displays, Sensoren, Mikrocontrollern oder die Bildung von flexiblen Daten- und Steuerleitungsbündeln auf engstem Raum.
Welche Qualitätssicherungsmaßnahmen sind bei solchen Stiftleisten üblich?
Qualitätssicherungsmaßnahmen umfassen in der Regel strenge Kontrollen der Maßhaltigkeit, elektrische Tests (z.B. Durchgangs- und Isolationswiderstand), Tests zur mechanischen Belastbarkeit und Beständigkeit gegenüber Umwelteinflüssen wie Temperatur und Feuchtigkeit. Die Einhaltung von Standards wie RoHS und REACH ist ebenfalls üblich.
