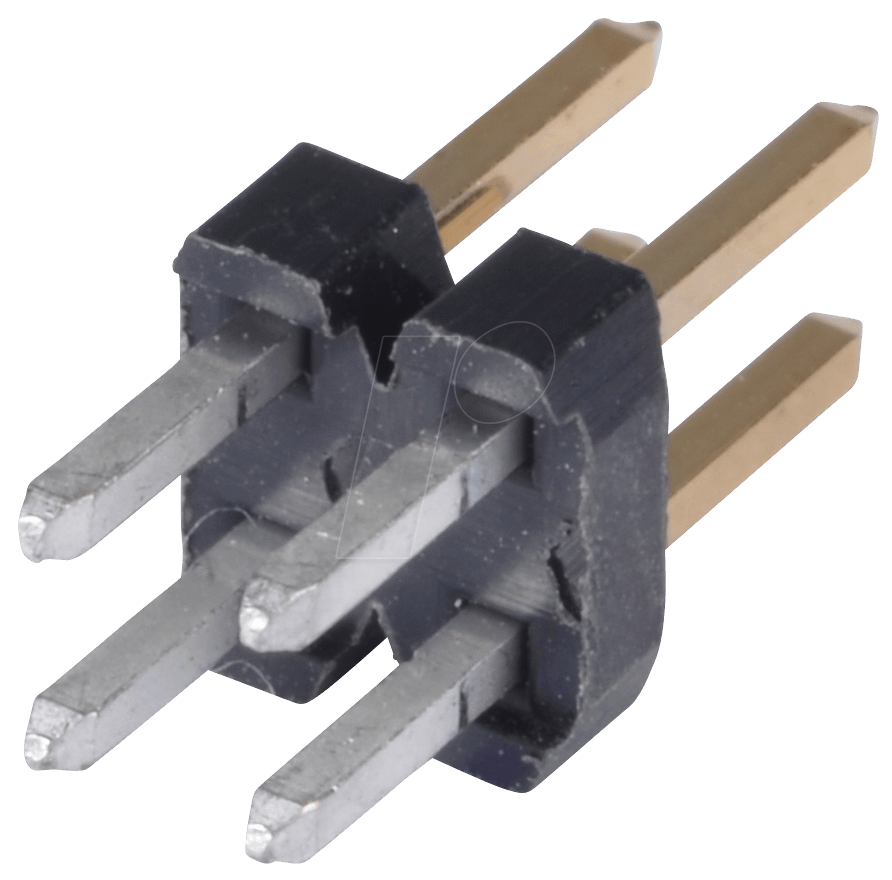

Hochwertige Stiftleisten 2,00 mm, 2X02, gerade – MPE 150-3-004 für präzise Verbindungen
Wenn Sie auf der Suche nach zuverlässigen und präzisen Steckverbindern für Ihre elektronischen Projekte sind, ist die MPE 150-3-004 Stiftleiste mit 2,00 mm Rastermaß und 2×02 Kontakten in gerader Ausführung die ideale Lösung. Diese Stiftleiste wurde speziell für Entwickler, Ingenieure und Elektronik-Enthusiasten entwickelt, die eine robuste und langlebige Verbindungskomponente für Prototyping, Leiterplattenbestückung und Signalübertragung benötigen. Sie löst das Problem unzuverlässiger oder schlecht passender Steckverbindungen, indem sie eine exakte und sichere mechanische und elektrische Kopplung ermöglicht.
Optimale Leistung und Zuverlässigkeit im Detail
Die MPE 150-3-004 Stiftleiste zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl gegenüber minderwertigen Alternativen machen. Ihr präzises Rastermaß von 2,00 mm gewährleistet eine hohe Kontaktdichte auf kleinstem Raum, was besonders bei kompakten Designs von Vorteil ist. Die gerade Ausführung ermöglicht eine einfache und direkte Bestückung auf Leiterplatten und bietet eine stabile mechanische Verankerung. Die 2×02 Kontaktierung (zweireihig mit jeweils zwei Kontakten) ist für spezifische Verbindungsaufgaben konzipiert und ermöglicht eine klare und organisierte Signalverteilung. Die Hochwertigkeit der verwendeten Materialien und die präzise Fertigung sorgen für eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit, was zu einer langen Lebensdauer und zuverlässigen Funktion über viele Einsatzzyklen hinweg führt. Dies unterscheidet sie von einfachen oder universellen Steckverbindern, die oft Kompromisse bei Präzision und Langlebigkeit eingehen.
Konstruktion und Materialbeschaffenheit für maximale Langlebigkeit
Die MPE 150-3-004 Stiftleiste ist ein Paradebeispiel für durchdachte Ingenieurskunst im Bereich der Verbindungstechnik. Die einzelnen Stifte bestehen aus einer robusten Legierung, die für ihre ausgezeichnete elektrische Leitfähigkeit und mechanische Festigkeit bekannt ist. Diese Materialwahl minimiert den Übergangswiderstand und gewährleistet eine effiziente Signalübertragung, selbst bei höheren Frequenzen oder anspruchsvollen Umgebungsbedingungen. Die Kontaktflächen sind oft vergoldet oder mit einer hochleitfähigen Zinn-Nickel-Legierung versehen, um Korrosion vorzubeugen und eine dauerhaft niedrige Kontaktimpedanz sicherzustellen. Dies ist entscheidend für die Integrität von empfindlichen Signalen und die Vermeidung von Datenverlusten.
Das Isoliermaterial, in dem die Stifte sicher und exakt positioniert sind, ist in der Regel ein thermoplastisches Polymer wie PBT (Polybutylenterephthalat) oder LCP (Flüssigkristallpolymer). Diese Materialien bieten eine hohe mechanische Stabilität, eine gute thermische Beständigkeit und sind elektrisch isolierend. Die präzise Formgebung des Isolatorkörpers sorgt für eine sichere Arretierung der Stifte und verhindert ein ungewolltes Herauslösen. Die gerade Ausführung der Leiste erleichtert zudem die automatische Bestückung auf Leiterplatten mittels Pick-and-Place-Maschinen und ermöglicht eine einfache Montage, was die Produktionskosten senken kann.
Vorteile der MPE 150-3-004 Stiftleiste im Überblick
- Präzises Rastermaß: 2,00 mm Rastermaß ermöglicht kompakte Designs und hohe Kontaktdichte auf der Leiterplatte.
- Robuste Konstruktion: Hochwertige Materialien und präzise Fertigung garantieren Langlebigkeit und Zuverlässigkeit auch unter Beanspruchung.
- Exzellente elektrische Eigenschaften: Geringer Übergangswiderstand und hohe Signalintegrität für zuverlässige Datenübertragung.
- Korrosionsbeständigkeit: Veredelte Kontaktflächen schützen vor Umwelteinflüssen und gewährleisten dauerhafte Leistungsfähigkeit.
- Einfache Montage: Gerade Ausführung und standardisierte Abmessungen erleichtern die Bestückung und Integration in verschiedene Elektronikdesigns.
- Vielseitige Anwendung: Ideal für Prototyping, industrielle Steuerungen, Sensorik, Embedded Systems und professionelle Elektronikfertigung.
- Optimierte Kontaktierung: 2×02 Konfiguration bietet eine klare und strukturierte Anordnung für spezifische Verbindungsanforderungen.
Technische Spezifikationen und Eigenschaften
| Kategorie | Detail |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | MPE 150-3-004 |
| Rastermaß (Pitch) | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 2 |
| Gesamtzahl der Kontakte | 4 |
| Bauform | Gerade |
| Material der Kontakte | Hochleitfähige Legierung (oft mit Zinn-Nickel oder Vergoldung) |
| Material des Isolatorkörpers | Thermoplastisches Polymer (z.B. PBT oder LCP) für hohe mechanische und thermische Stabilität |
| Nennstrombelastbarkeit | Typischerweise im Bereich von 1A bis 3A pro Kontakt, abhängig von der spezifischen Ausführung und Leiterplattengestaltung (genaue Spezifikationen im Datenblatt prüfen) |
| Betriebstemperaturbereich | Üblicherweise von -40°C bis +105°C oder höher, abhängig vom Isoliermaterial |
| Isolationswiderstand | Sehr hoch, um elektrische Leckströme zu minimieren (typischerweise > 10^9 Ohm) |
| Durchgangswiderstand | Sehr niedrig, um Signalverluste zu minimieren (typischerweise < 20 mOhm nach einmaliger Steckverbindung) |
| Steckzyklen | Hohe Anzahl an Steckzyklen (oft > 100), abhängig von der Kontaktoberfläche und mechanischen Belastung |
| Anwendungsbereiche | Leiterplattenverbindung, Signalübertragung, Prototyping, Embedded Systems, Mess- und Regeltechnik, Automobilindustrie, Industrieelektronik |
Präzise Anwendungsszenarien für die MPE 150-3-004
Die MPE 150-3-004 Stiftleiste ist aufgrund ihrer spezifischen Abmessungen und ihrer hohen Qualität eine ausgezeichnete Wahl für eine Vielzahl von anspruchsvollen Anwendungen. In der industriellen Automatisierung und im Maschinenbau wird sie häufig zur Anbindung von Sensoren, Aktoren oder Steuerplatinen eingesetzt, wo Zuverlässigkeit und Robustheit oberste Priorität haben. Entwickler von Embedded Systems nutzen sie für die interne Kommunikation zwischen verschiedenen Modulen oder für den Anschluss von Debugging-Interfaces. Im Bereich der Medizintechnik, wo höchste Standards an Zuverlässigkeit und Hygiene gestellt werden, findet diese Art von Stiftleiste ebenfalls Anwendung, insbesondere wenn es um die sichere Übertragung von Diagnose- oder Steuersignalen geht.
Im Prototyping und Rapid Prototyping ermöglicht die MPE 150-3-004 eine schnelle und flexible Verbindung von Komponenten, ohne dass aufwendige Lötverbindungen erforderlich sind. Dies beschleunigt den Entwicklungsprozess erheblich und erlaubt iterative Verbesserungen am Design. Die 2,00 mm Rasterung erlaubt dabei eine besonders platzsparende Integration, was bei modernen, immer kleiner werdenden Geräten ein entscheidender Faktor ist. Die gerade Bauform erleichtert zudem die Anbindung an andere Gerätschaften oder Steckverbinder, die ebenfalls auf einer horizontalen Ebene platziert sind.
FAQ – Häufig gestellte Fragen zu MPE 150-3-004 – Stiftleisten 2,00 mm, 2X02, gerade
Kann die MPE 150-3-004 auch in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Ja, die MPE 150-3-004 Stiftleiste ist aufgrund ihrer hochwertigen Materialien und der Korrosionsbeständigkeit der Kontakte für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit gut geeignet. Die genaue Eignung hängt jedoch von spezifischen Umgebungsfaktoren und der korrekten Auswahl des Isoliermaterials ab. Für extrem feuchte oder korrosive Umgebungen sollten die spezifischen Datenblätter konsultiert werden.
Welche Art von Steckverbindern sind kompatibel mit der MPE 150-3-004?
Die MPE 150-3-004 Stiftleiste ist in der Regel mit passenden Buchsenleisten oder DuPont-Steckern im 2,00 mm Rastermaß kompatibel. Es ist entscheidend, dass die komplementäre Buchse ebenfalls das gleiche Rastermaß und die gleiche Kontaktanzahl (2×02) aufweist, um eine sichere und funktionale Verbindung zu gewährleisten.
Ist die MPE 150-3-004 für den Einsatz in Automobilanwendungen geeignet?
Ja, viele Stiftleisten mit ähnlichen Spezifikationen wie die MPE 150-3-004 werden aufgrund ihrer Robustheit, Zuverlässigkeit und Temperaturbeständigkeit in Automobilanwendungen eingesetzt. Spezifische Zulassungen und Standards für den Automotive-Bereich sollten jedoch im Datenblatt des Herstellers geprüft werden.
Wie wird die MPE 150-3-004 auf der Leiterplatte befestigt?
Die MPE 150-3-004 wird typischerweise durch Lötverbindungen auf der Leiterplatte befestigt. Die Stifte werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend auf der Unterseite verlötet. Dies gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung.
Können die Kontakte der MPE 150-3-004 nachgelötet werden, falls sie beschädigt sind?
Die Lötverbindungen der Stiftleiste auf der Leiterplatte können nachgelötet werden, um eine beschädigte Verbindung zu reparieren. Die Stiftleiste selbst ist jedoch ein Präzisionsbauteil, und der Austausch einzelner Kontakte ist in der Regel nicht vorgesehen oder wirtschaftlich sinnvoll. Bei Beschädigungen der Stiftleiste selbst empfiehlt sich der Austausch der gesamten Komponente.
Welche Vorteile bietet das 2,00 mm Rastermaß im Vergleich zu größeren Rastermaßen?
Das 2,00 mm Rastermaß ermöglicht eine wesentlich höhere Kontaktdichte auf der gleichen Fläche der Leiterplatte. Dies ist besonders vorteilhaft für kompakte elektronische Geräte und Anwendungen, bei denen jeder Millimeter Platz zählt. Es erlaubt die Implementierung von mehr Verbindungen auf kleinerem Raum, was zu kleineren und leichteren Produkten führt.
Ist die MPE 150-3-004 für Hochfrequenzanwendungen geeignet?
Für reine Hochfrequenzanwendungen mit sehr hohen Frequenzen (GHz-Bereich) sind oft spezielle HF-Steckverbinder mit angepasster Impedanz und Abschirmung erforderlich. Die MPE 150-3-004 ist primär für Signal- und Datenübertragungen im niedrigeren bis mittleren Frequenzbereich konzipiert. Die Qualität der elektrischen Eigenschaften wie geringer Übergangswiderstand trägt jedoch zur Integrität von Signalen bei.
