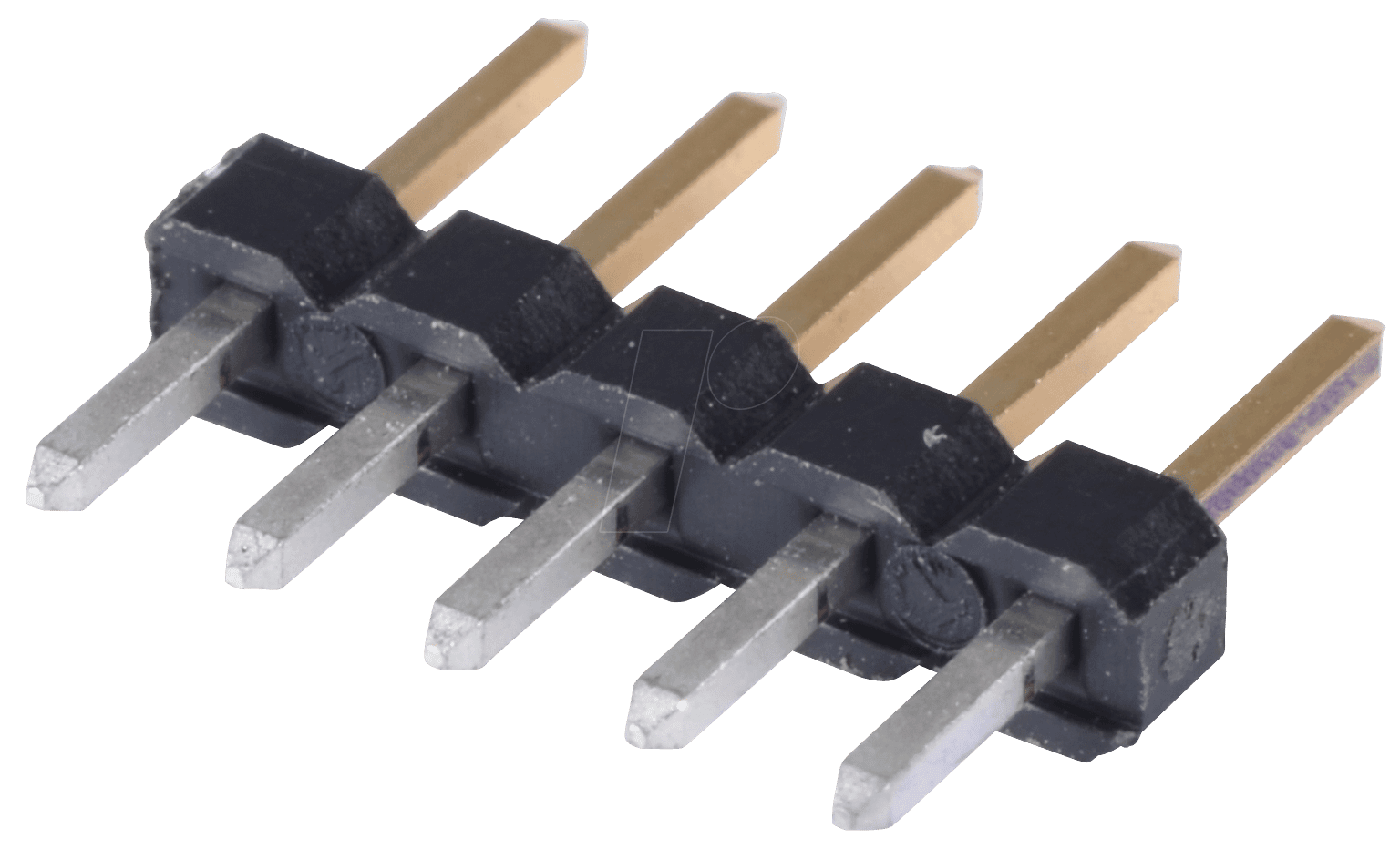

MPE 150-1-005 – Präzision für Ihre Elektronikprojekte
Die MPE 150-1-005 Stiftleisten mit 2,00 mm Rastermaß und 1×05 Pins in gerader Ausführung sind die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die zuverlässige und platzsparende Verbindungen in ihren elektronischen Schaltungen benötigen. Diese präzisionsgefertigten Komponenten ermöglichen eine sichere und stabile Signalübertragung und sind unerlässlich für den Aufbau komplexer Leiterplattenlayouts, die Integration von Modulen oder die Erweiterung bestehender Systeme. Wenn Sie nach einer hochwertigen, langlebigen und präzisen Verbindungslösung suchen, die Kompatibilität und Leistung maximiert, ist die MPE 150-1-005 die überlegene Wahl.
Überlegene Konnektivität und Designvorteile
Die MPE 150-1-005 Stiftleisten bieten eine Reihe von entscheidenden Vorteilen, die sie von Standardlösungen abheben und Ihre Projekte auf ein neues Level heben. Die durchdachte Konstruktion und die hochwertige Materialauswahl gewährleisten eine herausragende Performance und Langlebigkeit.
- Hohe Kontaktdichte: Mit einem Rastermaß von 2,00 mm ermöglicht diese Stiftleiste eine sehr hohe Dichte an Anschlusspunkten auf kleinstem Raum, was besonders bei kompakten Designs von entscheidender Bedeutung ist.
- Gerade Ausführung: Die gerade Pin-Anordnung vereinfacht das Routing auf der Leiterplatte und ermöglicht eine klare und übersichtliche Verkabelung, was die Fehleranfälligkeit reduziert und die Wartung erleichtert.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, sind diese Stiftleisten auf Langlebigkeit und Zuverlässigkeit ausgelegt, auch unter anspruchsvollen Betriebsbedingungen.
- Einfache Montage: Die gerade Pin-Konfiguration erlaubt eine einfache Durchsteckmontage (Through-Hole) auf Leiterplatten, was den Fertigungsprozess beschleunigt und vereinfacht.
- Optimale Signalintegrität: Das präzise Design und die Materialbeschaffenheit tragen zur Minimierung von Signalverlusten und Rauschen bei, was für die Leistung empfindlicher elektronischer Schaltungen unerlässlich ist.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von Prototypenentwicklung über industrielle Steuerungen bis hin zu Konsumerelektronik.
Technische Spezifikationen und Materialqualität
Die MPE 150-1-005 Stiftleisten sind nach höchsten Industriestandards gefertigt, um maximale Leistung und Zuverlässigkeit zu gewährleisten. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sind entscheidend für die herausragende Funktionalität dieser Komponente.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | MPE 150-1-005 |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 1 |
| Anzahl der Pins pro Reihe | 5 |
| Ausrichtung | Gerade (für Durchsteckmontage) |
| Kontaktmaterial | Hochwertige Kupferlegierung (typischerweise Messing oder Bronze), oft mit Nickel- und/oder Goldbeschichtung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. Die Beschichtung optimiert die Kontaktfläche und minimiert den Übergangswiderstand, was für die Signalintegrität entscheidend ist. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), der exzellente elektrische Isoliereigenschaften und hohe Temperaturbeständigkeit bietet. Dies gewährleistet die mechanische Stabilität und schützt die Kontakte vor Umwelteinflüssen. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C oder höher, abhängig von den spezifischen Materialspezifikationen des Herstellers. Dieser breite Bereich deckt die meisten industriellen und kommerziellen Anwendungen ab. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC, was eine hervorragende elektrische Trennung zwischen den Pins gewährleistet und Kurzschlüsse verhindert. |
| Durchgangswiderstand | < 20 mΩ nach mechanischer Belastung, was eine sehr gute elektrische Verbindung und geringe Signalverluste sicherstellt. |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen, was eine hohe Zuverlässigkeit bei wiederholtem Ein- und Ausstecken der Gegenstücke garantiert. |
| UL-Zertifizierung | Typischerweise UL 94V-0 für Flammwidrigkeit des Gehäusematerials, was ein wichtiges Sicherheitsmerkmal für elektronische Bauteile darstellt. |
Umfangreiche Einsatzmöglichkeiten und Anwendungsbereiche
Die Vielseitigkeit der MPE 150-1-005 Stiftleisten macht sie zu einer unverzichtbaren Komponente in einer Vielzahl von technologischen Bereichen. Ihre präzise Fertigung und ihr robustes Design ermöglichen den Einsatz in anspruchsvollen Umgebungen, in denen Zuverlässigkeit an erster Stelle steht.
- Leiterplatten-Interkonnektion: Ideal für die Verbindung verschiedener Leiterplatten (PCBs) miteinander, entweder direkt oder über Kabel. Dies ist fundamental für modulare Designs und erweiterbare Systeme.
- Sensorintegration: Ermöglicht die einfache und sichere Anbindung von Sensoren an Mikrocontroller oder Datenerfassungssysteme, wobei die präzise Pin-Anordnung eine fehlerfreie Signalübertragung garantiert.
- Prototypenentwicklung: Ein Standardbauteil in jeder Entwicklerwerkstatt. Erleichtert das schnelle Aufbauen und Testen von Schaltungen mit Breadboards oder universellen Leiterplatten.
- Industrielle Automatisierung: Robustheit und Zuverlässigkeit sind hier entscheidend. Diese Stiftleisten finden Anwendung in Steuergeräten, SPS (Speicherprogrammierbare Steuerungen) und anderen Systemen, die konstant hohe Leistung erfordern.
- Embedded Systems: In eingebetteten Systemen, wo Platz oft begrenzt ist, bietet die hohe Kontaktdichte und die kompakte Bauform eine effiziente Lösung für die Signalweiterleitung.
- Mess- und Prüftechnik: In Geräten zur Messung und Prüfung von elektrischen Signalen werden diese Stiftleisten für präzise und wiederholbare Verbindungen eingesetzt.
- DIY-Projekte und Maker-Szene: Für technisch interessierte Anwender und Bastler bieten diese Stiftleisten eine professionelle und zuverlässige Möglichkeit, eigene elektronische Projekte zu realisieren.
- Kommunikationstechnik: In Modulen für Datenübertragung und Netzwerktechnik, wo saubere und störungsfreie Signale essenziell sind.
FAQ – Häufig gestellte Fragen zu MPE 150-1-005 – Stiftleisten 2,00 mm, 1X05, gerade
Was bedeutet das Rastermaß von 2,00 mm bei der MPE 150-1-005 Stiftleiste?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Pin-Dichte auf einer gegebenen Fläche, was für kompakte Elektronikdesigns von Vorteil ist.
Für welche Art von Montage ist die MPE 150-1-005 Stiftleiste konzipiert?
Die MPE 150-1-005 Stiftleiste ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert. Die Pins werden durch vorgebohrte Löcher in der Platine gesteckt und auf der gegenüberliegenden Seite verlötet.
Welche Vorteile bietet die gerade Ausführung der Stiftleiste?
Die gerade Ausführung erleichtert das Design und Routing von Leiterplatten, da die Pins orthogonal zur Leiterplattenoberfläche angeordnet sind. Dies schafft eine klare Struktur und vereinfacht die Verkabelung, insbesondere wenn Kabel mit geraden Steckern verwendet werden.
Sind die Kontakte der MPE 150-1-005 Stiftleiste korrosionsbeständig?
Ja, typischerweise sind die Kontakte aus einer Kupferlegierung gefertigt und mit einer Edelmetallbeschichtung (z.B. Nickel oder Gold) versehen. Diese Beschichtung schützt die Kontakte vor Oxidation und Korrosion und gewährleistet eine geringe Übergangswiderstand und hohe Leitfähigkeit über die Lebensdauer des Produkts.
Wie viele Steckzyklen kann die MPE 150-1-005 Stiftleiste aushalten?
Die mechanische Lebensdauer liegt in der Regel bei mindestens 100 Steckzyklen. Dies bedeutet, dass die Verbindung bei bis zu 100 Einsteck- und Aussteckvorgängen zuverlässig funktionieren sollte.
Welche Rolle spielt das Gehäusematerial bei dieser Stiftleiste?
Das Gehäusematerial, oft ein Hochtemperatur-Kunststoff wie PBT oder LCP, dient der elektrischen Isolation der Pins voneinander und schützt die empfindlichen Kontakte. Es muss zudem hohen Temperaturen standhalten, wie sie beim Löten auftreten können, und oft auch Flammwidrigkeitsstandards erfüllen (z.B. UL 94V-0).
Kann die MPE 150-1-005 Stiftleiste in rauen Umgebungsbedingungen eingesetzt werden?
Dank des robusten Gehäusematerials und der hochwertigen Kontaktbeschichtung sind diese Stiftleisten für eine Vielzahl von Umgebungsbedingungen geeignet. Der typische Betriebstemperaturbereich von -40°C bis +105°C deckt viele industrielle Anwendungen ab.
