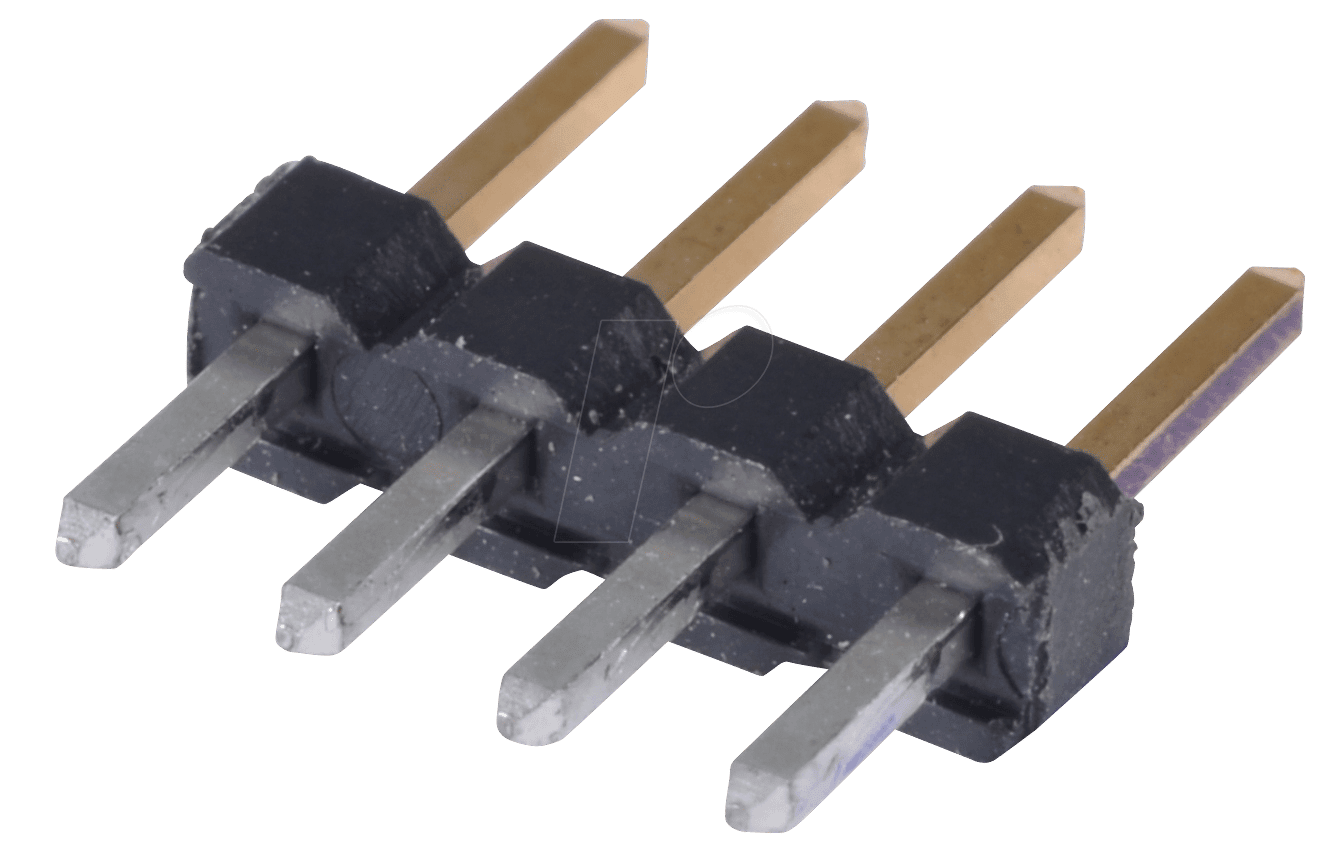

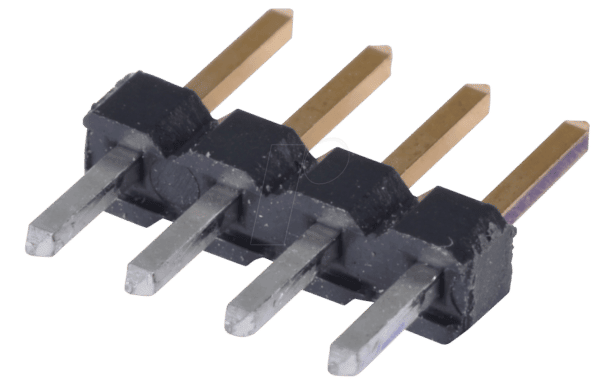

MPE 150-1-004 – Präzision für Ihre Elektronikprojekte: Stiftleisten 2,00 mm, 1X04, gerade
Sie suchen nach einer zuverlässigen Verbindungslösung für Ihre anspruchsvollen elektronischen Schaltungen und Prototypen? Die MPE 150-1-004 Stiftleisten im 2,00 mm Raster, mit einer Konfiguration von 1×04 Pins und geradem Anschluss, bieten eine äußerst präzise und stabile Schnittstelle. Ideal für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf Zuverlässigkeit und platzsparende Bauteile legen, um komplexe Designs effizient zu realisieren.
Optimale Verbindungstechnologie für anspruchsvolle Anwendungen
Die MPE 150-1-004 Stiftleisten setzen neue Maßstäbe in puncto Signalintegrität und mechanischer Stabilität. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Kontaktsicherheit oder Langlebigkeit eingehen, zeichnen sich diese Komponenten durch ihre hochwertige Verarbeitung und das sorgfältig gewählte Material aus. Das 2,00 mm Raster ermöglicht eine hohe Pin-Dichte auf kleinster Fläche, was gerade bei kompakten Platinenlayouts von unschätzbarem Wert ist. Die gerade Ausrichtung der Pins vereinfacht die Montage und gewährleistet eine exakte Positionierung bei der Bestückung.
Herausragende Vorteile der MPE 150-1-004 Stiftleisten
- Hohe Kontaktsicherheit: Robuste Konstruktion und präzise gefertigte Kontakte sorgen für eine dauerhaft stabile elektrische Verbindung, auch unter anspruchsvollen Umgebungsbedingungen.
- Platzsparendes Design: Das 2,00 mm Raster ermöglicht eine signifikant höhere Pin-Dichte im Vergleich zu gängigeren 2,54 mm Rastern, was besonders bei kompakten elektronischen Geräten und Modulen von Vorteil ist.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Datenübertragung über die Stromversorgung bis hin zur Steuerung von Sensoren und Aktoren.
- Einfache Handhabung und Montage: Die gerade Pin-Form erleichtert das Einstecken und die mechanische Fixierung auf Leiterplatten.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer und konstante Leistungsfähigkeit, auch bei häufigem Ein- und Ausstecken.
- Standardisierte Schnittstelle: Ermöglicht die einfache Integration mit einer Vielzahl von Steckverbindern und Kabeln, die ebenfalls im 2,00 mm Raster gefertigt sind.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stiftleiste (Header) |
| Hersteller-Artikelnummer | MPE 150-1-004 |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 1-reihig |
| Anzahl der Pins pro Reihe | 4 |
| Ausrichtung der Pins | Gerade (straight) |
| Montagetyp | Through-Hole (THT), Lötbar |
| Material der Kontakte | Hochleitfähige Kupferlegierung, oft verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. Bietet exzellente elektrische Performance. |
| Gehäusematerial | Thermoplastischer Kunststoff (z.B. PBT, PA), bekannt für seine hohe Temperaturbeständigkeit, mechanische Festigkeit und elektrische Isolationseigenschaften. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, je nach exakter Materialspezifikation des Gehäuses und der Kontaktbeschichtung. Gewährleistet Funktionalität unter verschiedenen klimatischen Bedingungen. |
| Nennstrombelastbarkeit | Abhängig von der Pin-Größe und der Kontaktbeschaffenheit, in der Regel für Anwendungen mit geringer bis mittlerer Stromstärke ausgelegt (z.B. bis zu 1-2 Ampere pro Pin, abhängig von der Umgebungstemperatur und dem Steckzyklus). |
| Isolationswiderstand | Hoch (typischerweise > 1000 MΩ), um ungewollte Strompfade und Signalinterferenzen zu verhindern. |
| Einsatzmöglichkeiten | Entwicklungsboards, industrielle Steuerungen, Mess- und Regeltechnik, Telekommunikationsgeräte, IoT-Anwendungen, Prototypenbau, Audio-/Videogeräte. |
| Mechanische Belastbarkeit | Konzipiert für eine hohe Anzahl von Steckzyklen, wobei die genaue Lebensdauer von Faktoren wie Anwendungsdruck und Umweltbedingungen abhängt. Die mechanische Verriegelung ist robust. |
Präzision in der Leiterplattenbestückung
Die MPE 150-1-004 Stiftleisten sind für die Durchsteckmontage (THT) konzipiert und lassen sich einfach durch vorgesehene Bohrungen auf Leiterplatten führen und verlöten. Die gerade Ausrichtung der Pins minimiert das Risiko von Verbiegungen während des Lötprozesses und ermöglicht eine präzise Zentrierung im Lötauge. Dieses Merkmal ist entscheidend für eine hohe Ausbeute bei der automatisierten oder manuellen Bestückung und garantiert eine optimale elektrische und mechanische Verbindung.
Materialwissenschaft und Kontaktdesign für maximale Performance
Das Herzstück jeder Verbindungslösung sind die Kontakte. Bei der MPE 150-1-004 Stiftleiste kommen hochwertige Kupferlegierungen zum Einsatz, die oft mit einer dünnen Schicht aus Zinn oder Gold überzogen sind. Diese Oberflächenveredelung erfüllt mehrere kritische Funktionen: Sie schützt den Kontakt vor Oxidation und Korrosion, was die Langzeitstabilität der Verbindung sicherstellt. Zudem verbessert sie die elektrische Leitfähigkeit und reduziert den Übergangswiderstand. Das Gehäusematerial, typischerweise ein hochtemperaturbeständiger Thermoplast wie PBT (Polybutylenterephthalat) oder PA (Polyamid), bietet exzellente dielektrische Eigenschaften und hält den thermischen Belastungen beim Lötprozess sowie im Betrieb stand. Diese Kombination aus fortschrittlichen Materialien gewährleistet eine zuverlässige und langlebige Leistung der Stiftleiste über einen breiten Temperaturbereich.
Anwendungsfelder: Wo Präzision zählt
Die MPE 150-1-004 Stiftleisten finden breite Anwendung in einer Vielzahl von technischen Disziplinen. In der Automatisierungstechnik dienen sie zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten. Im Bereich der Messtechnik ermöglichen sie den einfachen Anschluss von Messgeräten und Prüfvorrichtungen. Für IoT-Entwickler und Prototypenbauer sind sie unverzichtbar, um Module und Komponenten flexibel auf Entwicklungsboards zu verbinden. Auch in der Telekommunikation und im Audio-/Video-Bereich, wo saubere Signalübertragung und kompakte Bauformen gefordert sind, bewähren sich diese Stiftleisten. Ihre standardisierte Bauweise im 2,00 mm Raster erlaubt die nahtlose Integration mit einer Fülle von Gegensteckern, Kabeln und elektronischen Komponenten, die ebenfalls diesem Standard folgen.
Skalierbarkeit und Modularität für Ihre Designs
Die 1-reihige Bauform mit 4 Pins der MPE 150-1-004 ist besonders vorteilhaft, wenn es darum geht, spezifische Kommunikations- oder Stromversorgungspfade auf Ihrer Leiterplatte zu definieren. Durch die Kombination mehrerer Stiftleisten nebeneinander können auch komplexere Verbindungsanforderungen realisiert werden, während das kompakte 2,00 mm Raster die Gesamtabmessungen des Designs gering hält. Dies unterstützt die Entwicklung von immer kleineren und leistungsfähigeren elektronischen Geräten.
Haltbarkeit und Zuverlässigkeit unter Betriebsbedingungen
Die mechanische Robustheit der MPE 150-1-004 Stiftleisten ist ein weiterer entscheidender Faktor. Die engen Toleranzen bei der Fertigung der Pins und des Gehäuses sorgen für einen festen Sitz und eine zuverlässige mechanische Verbindung mit dem Gegenstecker. Dies schützt die empfindlichen Lötstellen auf der Leiterplatte vor mechanischer Beanspruchung, die durch Vibrationen oder häufiges Stecken entstehen kann. Die Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Staub, unterstützt durch die Wahl der Materialien, trägt zusätzlich zur langfristigen Zuverlässigkeit Ihrer elektronischen Schaltungen bei.
