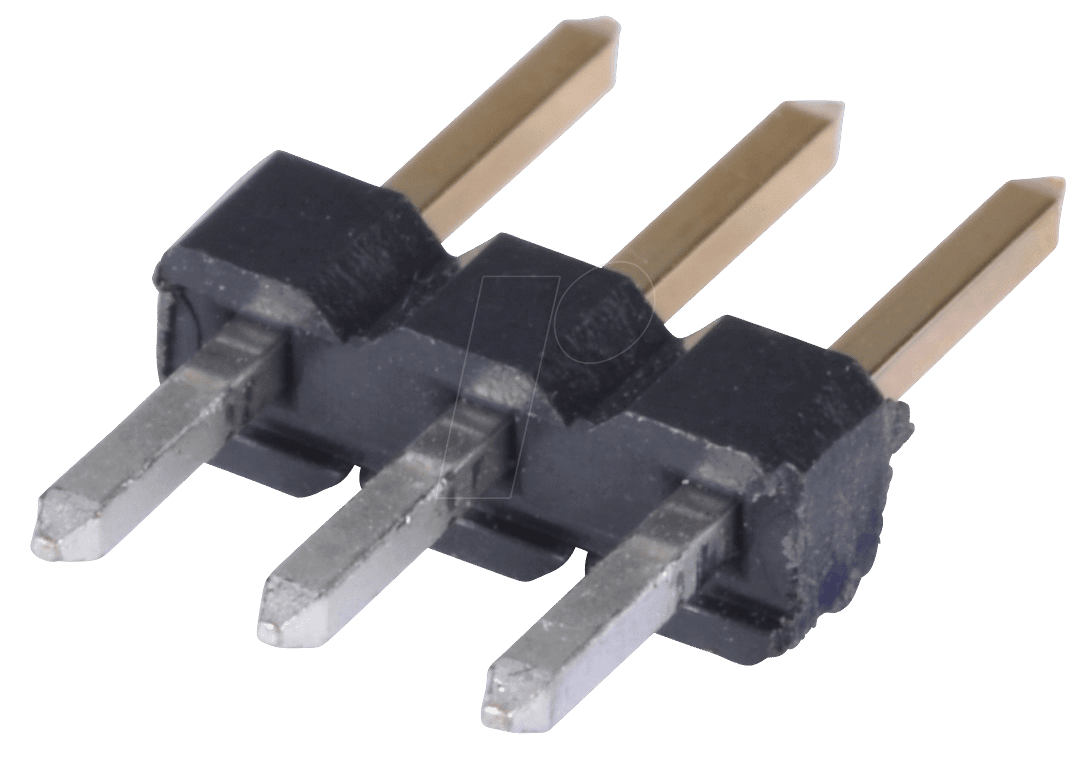

Optimale Verbindungen für Ihre Elektronikprojekte: MPE 150-1-003 – Stiftleisten 2,00 mm, 1X03, gerade
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Verbindung von elektronischen Bauteilen auf Platinen? Die MPE 150-1-003 Stiftleisten mit 2,00 mm Rastermaß und gerader Konfiguration eignen sich ideal für Entwickler, Ingenieure und Hobbyisten, die Wert auf exakte Verbindungen und platzsparende Integration legen. Dieses spezielle Design ermöglicht eine sichere und stabile Verbindung in einer Vielzahl von Anwendungen, von Prototypenentwicklung bis hin zur industriellen Fertigung.
Präzision und Zuverlässigkeit im Detail
Die MPE 150-1-003 Stiftleisten sind darauf ausgelegt, höchste Anforderungen an Präzision und Langlebigkeit zu erfüllen. Mit einem Rastermaß von 2,00 mm bieten sie eine hohe Kontaktdichte, was besonders in kompakten Designs von entscheidender Bedeutung ist. Die gerade Bauform (1×03 polig) ermöglicht eine klare und ordentliche Leiterplattenbestückung und vereinfacht sowohl die manuelle als auch die automatische Bestückung.
Überlegene Wahl gegenüber Standardlösungen
Im Vergleich zu Standard-Stiftleisten zeichnen sich die MPE 150-1-003 durch ihre optimierten Materialeigenschaften und Fertigungspräzision aus. Das verwendete Material gewährleistet eine hohe elektrische Leitfähigkeit und Beständigkeit gegenüber Umwelteinflüssen, was zu einer längeren Lebensdauer Ihrer elektronischen Schaltungen führt. Die präzise gefertigten Kontakte minimieren Übergangswiderstände und sorgen für eine konsistente Signalübertragung, selbst unter anspruchsvollen Bedingungen. Die 1×03 Bestückung ist eine gängige Konfiguration, die jedoch durch die hohe Qualität der MPE-Serie einen deutlichen Mehrwert bietet.
Technische Spezifikationen und herausragende Merkmale
- Rastermaß: 2,00 mm – Ermöglicht hohe Kontaktdichte und platzsparende Designs auf Leiterplatten.
- Konfiguration: 1×03 polig, gerade – Bietet eine klare und effiziente Anschlussmöglichkeit für Ihre Bauteile.
- Materialqualität: Hochwertige Kunststoffe und Metallkontakte für Langlebigkeit und zuverlässige Performance.
- Montagefreundlichkeit: Geeignet für Durchsteckmontage (THT) und kompatibel mit vielen automatischen Bestückungssystemen.
- Anwendungsflexibilität: Ideal für Prototyping, Embedded Systems, Sensorik und allgemeine Elektronikentwicklung.
- Signalintegrität: Geringe Übergangswiderstände für klare und stabile Signalübertragung.
- Robustheit: Widerstandsfähig gegen mechanische Belastungen und Umwelteinflüsse bei bestimmungsgemäßem Gebrauch.
Einsatzgebiete und Anwendungsbeispiele
Die MPE 150-1-003 Stiftleisten sind eine universell einsetzbare Komponente in der Elektronikentwicklung. Sie eignen sich hervorragend für:
- Entwicklung von Embedded Systems: Zur Anbindung von Mikrocontrollern, Sensoren und Aktoren.
- Prototypenbau: Schnelle und unkomplizierte Realisierung von Schaltungen auf Lochrasterplatten oder für dedizierte Leiterplatten.
- Signalübertragung: Zuverlässige Verbindung von Messgeräten, Steuerungen und anderen elektronischen Modulen.
- Industrielle Automatisierung: Robuste und dauerhafte Verbindungen in Steuerungs- und Regelsystemen.
- Hobby-Elektronik: Einfache Integration in Arduino-, Raspberry Pi- und andere Maker-Projekte.
Qualität und Material – Eine Investition in die Zukunft Ihrer Projekte
Die Auswahl der richtigen Verbindungskomponenten ist entscheidend für die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Produkte. Die MPE 150-1-003 Stiftleisten werden unter strengen Qualitätskontrollen gefertigt, um eine durchgängig hohe Leistung zu gewährleisten. Das Gehäusematerial ist typischerweise ein thermoplastischer Kunststoff mit hoher mechanischer Festigkeit und guter Temperaturbeständigkeit, was für eine sichere Isolierung und Schutz der Kontakte sorgt. Die Pins selbst sind in der Regel aus einer Kupferlegierung gefertigt und oft verzinnt oder vergoldet, um Korrosion vorzubeugen und eine optimale Leitfähigkeit zu erzielen.
Konstruktionsmerkmale für maximale Effizienz
Die gerade 1×03-Konfiguration der MPE 150-1-003 Stiftleisten ist so konzipiert, dass sie sich nahtlos in gängige Leiterplattenlayouts integrieren lässt. Das 2,00 mm Rastermaß ermöglicht die Bestückung einer größeren Anzahl von Anschlüssen auf begrenztem Raum, was für die Miniaturisierung elektronischer Geräte unerlässlich ist. Die Kontaktflächen sind so gestaltet, dass sie eine sichere und klemmende Verbindung mit den entsprechenden Gegenstücken (z.B. Buchsenleisten) herstellen. Dies reduziert das Risiko von Wackelkontakten und gewährleistet eine stabile elektrische Verbindung über die gesamte Lebensdauer des Geräts.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | MPE 150-1-003 |
| Produkttyp | Stiftleiste, Einreihig |
| Rastermaß | 2,00 mm |
| Anzahl der Kontakte | 3 |
| Ausrichtung | Gerade |
| Montageart | Durchsteckmontage (THT) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT, PA) – Bietet elektrische Isolation und mechanische Stabilität. |
| Kontaktmaterial | Kupferlegierung, verzinnt oder vergoldet – Für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennspannung | Typischerweise 100-250 V AC/DC – Abhängig von der genauen Ausführung und Umgebungsbedingungen. |
| Nennstrom | Typischerweise 1-3 A – Abhängig von der Dicke der Kontaktpins und der thermischen Belastbarkeit. |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, oft von -40°C bis +105°C – Gewährleistet Funktionalität unter verschiedenen klimatischen Bedingungen. |
Maximale Signalqualität und Langlebigkeit
Die sorgfältige Auswahl der Materialien, wie hochleitfähige Kupferlegierungen für die Kontakte und robuste, isolierende Kunststoffe für das Gehäuse, gewährleistet, dass die MPE 150-1-003 Stiftleisten auch unter anspruchsvollen Bedingungen eine herausragende Leistung erbringen. Die Vergoldung der Kontakte, sofern vorhanden, bietet zusätzliche Vorteile in Bezug auf Korrosionsschutz und minimale Übergangswiderstände, was für empfindliche Signale von entscheidender Bedeutung ist. Die präzise Fertigung der Kontaktgeometrie stellt sicher, dass die mechanische Verbindung stabil und langlebig ist, auch bei wiederholtem Ein- und Ausstecken von Gegenstücken.
Integration und Anwendungssicherheit
Die gerade Ausführung der MPE 150-1-003 Stiftleisten erleichtert die Platzierung auf Leiterplatten und die visuelle Überprüfung der Bestückung. Das 2,00 mm Rastermaß erlaubt eine dichte Bestückung, was gerade bei der Entwicklung kompakter Geräte und Module ein wichtiger Faktor ist. Diese Stiftleisten sind kompatibel mit einer breiten Palette von Standard-Buchsenleisten und Steckern, was eine hohe Flexibilität bei der Systemintegration ermöglicht. Die Robustheit des Gehäuses schützt die Kontakte vor mechanischer Beschädigung und Verunreinigung während des Montageprozesses und im späteren Betrieb.
Häufig gestellte Fragen (FAQ)
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein kleineres Rastermaß, wie die 2,00 mm der MPE 150-1-003, ermöglicht eine höhere Kontaktdichte auf der Leiterplatte. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und die Implementierung komplexer Schaltungen auf begrenztem Raum.
Ist die gerade Konfiguration der Stiftleiste für jede Anwendung geeignet?
Die gerade Konfiguration ist eine der gängigsten und vielseitigsten Ausrichtungen für Stiftleisten. Sie eignet sich hervorragend für die Bestückung auf Leiterplatten, wenn die Verbindung orthogonal zur Platinenoberfläche erfolgen soll. Für Anwendungen, bei denen eine abgewinkelte Verbindung benötigt wird, sind spezielle Winkelstiftleisten erforderlich. Die gerade Form vereinfacht jedoch die Leiterplattenlayouts und die automatisierte Bestückung.
Welche Art von Gegensteckern können mit der MPE 150-1-003 verwendet werden?
Die MPE 150-1-003 Stiftleisten sind für die Verwendung mit einer Vielzahl von Gegensteckern mit einem entsprechenden Rastermaß und einer passenden Kontaktierung konzipiert. Dies umfasst typischerweise Buchsenleisten mit 2,00 mm Rastermaß, die ebenfalls gerade oder gewinkelt ausgeführt sein können. Die Kompatibilität hängt vom spezifischen Design der Gegenstecker ab, aber gängige Buchsenleisten mit demselben Rastermaß bieten eine zuverlässige Verbindung.
Sind die MPE 150-1-003 Stiftleisten für den Einsatz in rauen Umgebungen geeignet?
Die MPE 150-1-003 Stiftleisten sind in der Regel für den Einsatz in industriellen und kommerziellen Umgebungen ausgelegt. Die verwendeten Materialien sind oft temperatur- und feuchtigkeitsbeständig. Für extrem raue Umgebungen wie z.B. sehr hohe Temperaturen, aggressive Chemikalien oder extreme mechanische Belastungen sind jedoch spezielle, dafür zertifizierte Steckverbinder erforderlich. Die genaue Eignung hängt von den spezifischen Umgebungsbedingungen ab.
Wie werden die Stiftleisten auf der Leiterplatte befestigt?
Die MPE 150-1-003 Stiftleisten sind für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert. Die langen Pins werden durch die Bohrungen auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet. Dies schafft eine mechanisch stabile und elektrisch leitfähige Verbindung.
Was bedeutet „1X03“ bei der Konfiguration?
„1X03“ bezieht sich auf die Anzahl der Reihen und die Anzahl der Kontakte pro Reihe. „1X“ bedeutet eine einzelne Reihe, und „03“ bedeutet, dass diese Reihe drei Kontakte (Pins) enthält. Dies ist also eine einreihige Stiftleiste mit insgesamt drei Anschlusspunkten.
Welchen Einfluss hat das Material der Kontakte auf die Leistung?
Das Material der Kontaktpins ist entscheidend für die elektrische Leitfähigkeit, die Korrosionsbeständigkeit und die mechanische Belastbarkeit. Hochwertige Kupferlegierungen bieten eine gute Leitfähigkeit, während eine Verzinnung oder Vergoldung die Korrosion verhindert und den Übergangswiderstand weiter reduziert. Dies gewährleistet eine stabile Signalübertragung und verlängert die Lebensdauer des Steckverbinders erheblich.
