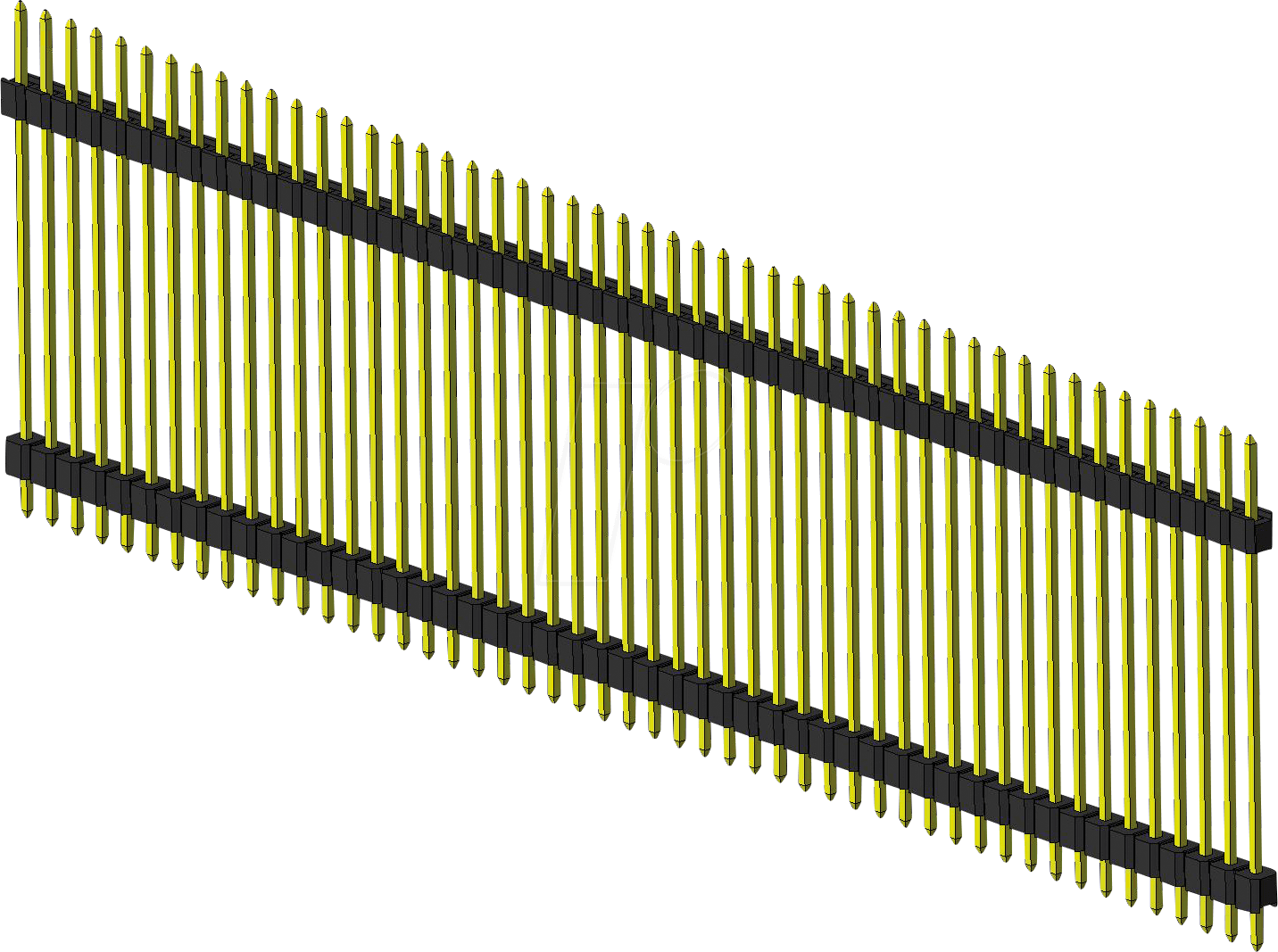

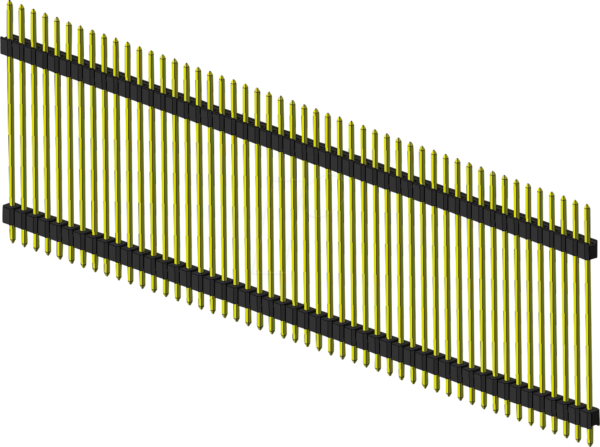

Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: MPE 089-1-050 – 50-polige Stiftleiste
Die MPE 089-1-050 ist die essenzielle Komponente für Entwickler, Ingenieure und Technikbegeisterte, die eine zuverlässige und präzise Verbindungslösung für ihre Elektronikprojekte suchen. Sie adressiert das Problem von instabilen oder ungenauen Steckverbindungen, indem sie eine robuste und standardisierte Schnittstelle für die Datenübertragung und Stromversorgung bietet.
Diese gerade, 50-polige Stiftleiste mit einem Rastermaß von 2,54 mm ist die überlegene Wahl gegenüber weniger standardisierten oder qualitativ minderwertigen Alternativen. Ihre Konstruktion gewährleistet eine gleichmäßige Kontaktierung über alle 50 Pole hinweg, was Signalintegrität und eine zuverlässige Stromverteilung sicherstellt. Ideal für den Einsatz in Prototypenbau, industrieller Automatisierung, Messtechnik und anspruchsvollen Consumer-Elektronikgeräten, wo Ausfallsicherheit oberste Priorität hat.
Überlegene Konnektivität und Zuverlässigkeit
Die MPE 089-1-050 bietet herausragende Vorteile, die sie von herkömmlichen Steckverbindern abheben:
- Hohe Polzahl für komplexe Schnittstellen: Mit 50 Kontakten ermöglicht diese Stiftleiste die Implementierung von hochkomplexen Datenbussen, Steuerleitungen und umfangreichen Energieverteilungen auf kleinstem Raum. Dies reduziert die Notwendigkeit mehrerer kleinerer Steckverbinder und vereinfacht das Schaltungsdesign.
- Präzises Rastermaß von 2,54 mm: Dieses Industriestandard-Rastermaß gewährleistet universelle Kompatibilität mit einer breiten Palette von Gegenstücken, wie z.B. Buchsenleisten, IDC-Flachbandkabelsteckern und Adapterplatinen. Dies spart Entwicklungszeit und minimiert potenzielle Integrationsprobleme.
- Gerade Ausführung für einfache Montage: Die gerade Pin-Anordnung vereinfacht das Einstecken und Herausziehen von Kabeln oder Gegensteckern. Dies ist besonders vorteilhaft in Umgebungen mit begrenztem Platzangebot oder bei häufigen Wartungsarbeiten.
- Robustheit für industrielle Umgebungen: Gefertigt aus hochwertigen Materialien, ist die MPE 089-1-050 darauf ausgelegt, den Belastungen industrieller Anwendungen standzuhalten, einschließlich Vibrationen und Temperaturschwankungen, ohne dabei an Leistung einzubüßen.
- Gleichmäßige Kontaktierung und Signalintegrität: Die präzise gefertigten Stifte und die gleichmäßige Pin-Dichte sorgen für eine konsistente und stabile elektrische Verbindung über alle 50 Pole. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere bei Hochfrequenzanwendungen oder empfindlichen analogen Signalen.
- Optimale Strombelastbarkeit: Die konstruktiven Merkmale und die Materialwahl der MPE 089-1-050 ermöglichen eine zuverlässige Stromführung, die für die Spannungsversorgung vieler Komponenten ausgelegt ist, was die Notwendigkeit separater Stromleitungen reduziert.
Technische Spezifikationen im Detail
Die MPE 089-1-050 Stiftleiste ist ein Produkt präziser Fertigung, das auf Zuverlässigkeit und Leistung optimiert ist. Die folgenden technischen Spezifikationen unterstreichen ihre Eignung für anspruchsvolle Anwendungen:
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 089-1-050 |
| Typ | Stiftleiste |
| Anzahl der Pole | 50 |
| Ausrichtung | Gerade |
| Rastermaß (Pitch) | 2,54 mm (0,1 Zoll) |
| Material der Kontakte | Kupferlegierung mit vergoldeter Oberfläche für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Material des Gehäuses | Hochwertiges, thermoplastisches Polymer (z.B. PBT oder PA) mit hoher Temperaturbeständigkeit und Isoliereigenschaften |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typisch, abhängig vom Gehäusematerial und Isolationsklassen) |
| Nennstrom pro Kontakt | 1 A bis 3 A (typisch, abhängig von der Leiterbahnbreite der Anwendung und der Kühlluftzirkulation) |
| Nennspannung | 250 V AC/DC (typisch, abhängig von Isolationsabständen und Anwendung) |
| Isolationswiderstand | Mindestens 1000 MΩ |
| Steckzyklen | 500 Zyklen (typisch, unter normalen Einsatzbedingungen) |
| Montageart | Löten (direkt auf Leiterplatte) oder Steckverbindung mit passenden Gegenstücken |
Anwendungsgebiete und Synergien
Die MPE 089-1-050 Stiftleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von technologischen Sektoren eingesetzt wird:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren, Steuergeräten und HMI-Panels. Sie ermöglicht die robuste und fehlerfreie Übertragung von Steuersignalen und Messwerten in anspruchsvollen Produktionsumgebungen.
- Prototypenbau und Entwicklung: Ein unverzichtbares Werkzeug für Elektronikentwickler, um schnell und flexibel Schaltkreise zu testen und zu prototyypisieren. Die hohe Polzahl erlaubt die einfache Anbindung komplexer Schnittstellen wie JTAG, SPI oder paralleler Busse.
- Messtechnik und Laborgeräte: In Präzisionsinstrumenten sorgt die MPE 089-1-050 für eine zuverlässige und verlustfreie Signalübertragung, die für genaue Messergebnisse unerlässlich ist.
- Computerhardware und Peripherie: Wird zur internen Verbindung von Komponenten wie Motherboards, Erweiterungskarten und internen Peripheriegeräten eingesetzt, wo eine hohe Datentransferrate und Stabilität gefragt sind.
- Embedded Systems: Ideal für die Anbindung von Mikrocontrollern an Sensoren, Displays oder andere externe Module, wo eine dichte und zuverlässige Verdrahtung benötigt wird.
- Telekommunikation: Zur Signalübertragung und Stromversorgung in Netzwerkausrüstung und Kommunikationsmodulen, wo Ausfallzeiten minimiert werden müssen.
Die MPE 089-1-050 Stiftleiste ist mehr als nur ein Verbindungselement; sie ist ein Garant für die Integrität Ihrer Schaltung und die Zuverlässigkeit Ihrer Systeme. Durch die präzise Fertigung und die Verwendung hochwertiger Materialien minimiert sie das Risiko von Kontaktproblemen und Signalstörungen, was sich direkt in einer verbesserten Leistung und Langlebigkeit Ihrer Elektronik niederschlägt.
FAQ – Häufig gestellte Fragen zu MPE 089-1-050 – Stiftleiste, 50-pol, gerade, RM 2,54
Kann die MPE 089-1-050 für Hochfrequenzanwendungen verwendet werden?
Ja, die MPE 089-1-050 ist aufgrund ihrer präzisen Fertigung und der gleichmäßigen Kontaktierung gut für bestimmte Hochfrequenzanwendungen geeignet. Das Rastermaß von 2,54 mm ist ein etablierter Standard, und die vergoldeten Kontakte bieten eine geringe Übergangsresistenz. Für sehr hohe Frequenzen oder spezifische Impedanzanforderungen können jedoch spezielle HF-Steckverbinder erforderlich sein. Es ist ratsam, die Signalintegrität im spezifischen Anwendungsfall zu prüfen.
Welche Art von Gegenstücken sind mit der MPE 089-1-050 kompatibel?
Die MPE 089-1-050 ist mit einer Vielzahl von Gegenstücken kompatibel, die das gleiche Rastermaß von 2,54 mm aufweisen. Dazu gehören typischerweise Buchsenleisten, IDC-Flachbandkabelstecker, verschiedene Adapterplatinen und spezielle Kabelkonfektionen. Die Kompatibilität hängt von der genauen Pin-Belegung und dem Design des Gegenstücks ab.
Wie wird die MPE 089-1-050 am besten montiert?
Die MPE 089-1-050 ist primär für das direkte Löten auf einer Leiterplatte konzipiert. Die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend von der Lötseite verlötet. Eine sorgfältige Löttechnik ist entscheidend für eine dauerhaft sichere und leitfähige Verbindung.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kupferkontakte bietet mehrere entscheidende Vorteile: Sie schützt vor Korrosion und Oxidation, was die Lebensdauer des Steckverbinders erhöht und die Kontaktqualität über die Zeit aufrechterhält. Darüber hinaus sorgt Gold für eine sehr geringe Übergangsresistenz, was für eine effiziente Strom- und Signalübertragung unerlässlich ist und Signalverluste minimiert.
Ist die MPE 089-1-050 für den Einsatz in extremen Temperaturbereichen geeignet?
Die MPE 089-1-050 ist typischerweise für einen Betriebstemperaturbereich von -40 °C bis +105 °C ausgelegt, abhängig vom verwendeten Gehäusematerial. Dies macht sie für eine Vielzahl von industriellen und Umgebungsanwendungen geeignet. Für extremere Temperaturen (deutlich über 105°C oder unter -40°C) sollten spezielle Hochtemperatur- oder Tieftemperatur-Steckverbinder in Betracht gezogen werden.
Wie wird die Zuverlässigkeit der MPE 089-1-050 über viele Steckzyklen hinweg gewährleistet?
Die Zuverlässigkeit über viele Steckzyklen hinweg wird durch die Auswahl hochwertiger Materialien (insbesondere für das Gehäuse und die Kontaktlegierung) sowie durch die Präzision der Fertigung gewährleistet. Die Konstruktion ist auf einen geringen Verschleiß der Kontaktflächen ausgelegt. Die typische Nennung von 500 Steckzyklen ist ein Richtwert für normale Einsatzbedingungen; die tatsächliche Lebensdauer kann je nach mechanischer Beanspruchung und Umwelteinflüssen variieren.
Welche Bedeutung hat die gerade Ausführung für die Anwendung?
Die gerade Ausführung (straight pin header) der MPE 089-1-050 erleichtert die Handhabung und Montage erheblich. Sie ermöglicht ein geradliniges Einstecken und Herausziehen von Kabeln oder Gegensteckern, was besonders in beengten Platzverhältnissen oder bei häufigen Wartungsarbeiten von Vorteil ist. Sie sorgt für eine einfache und unkomplizierte physische Verbindung.
