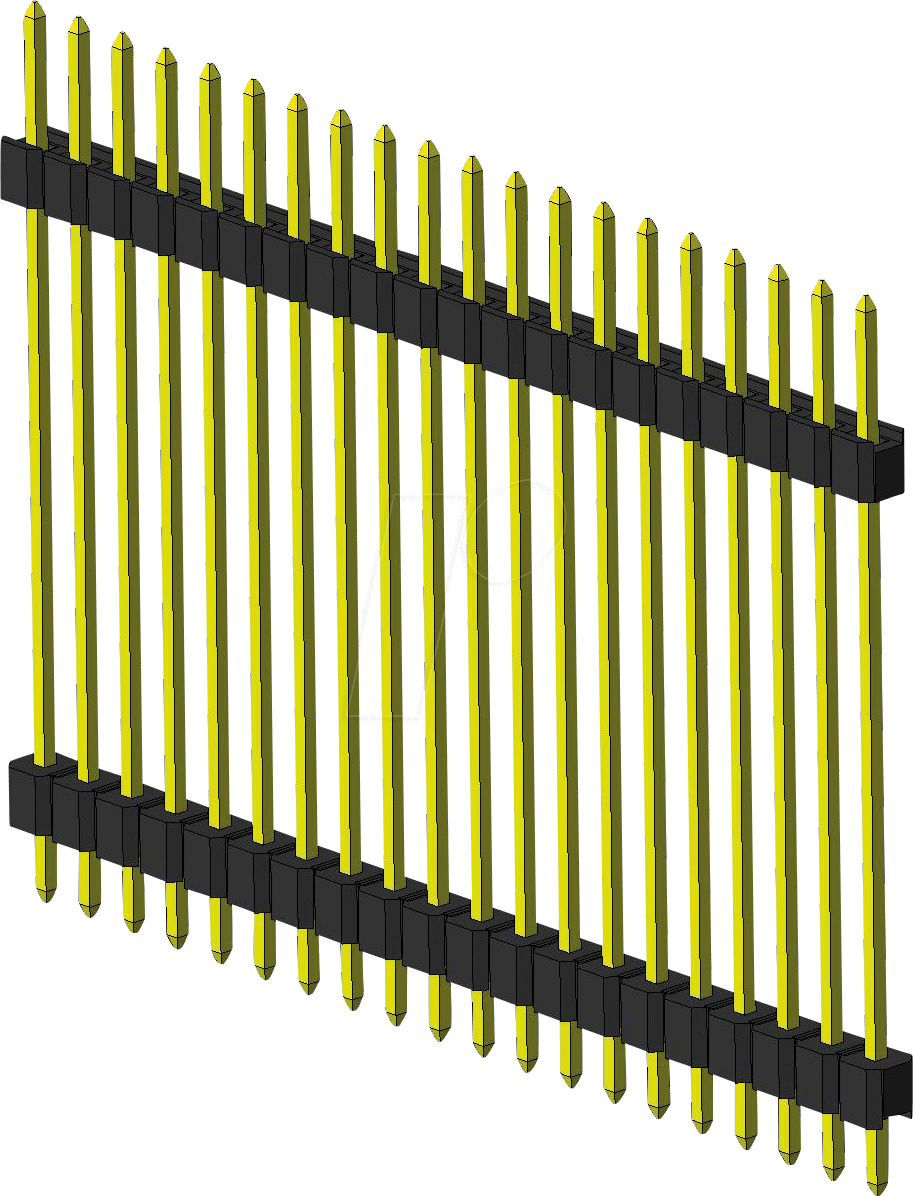

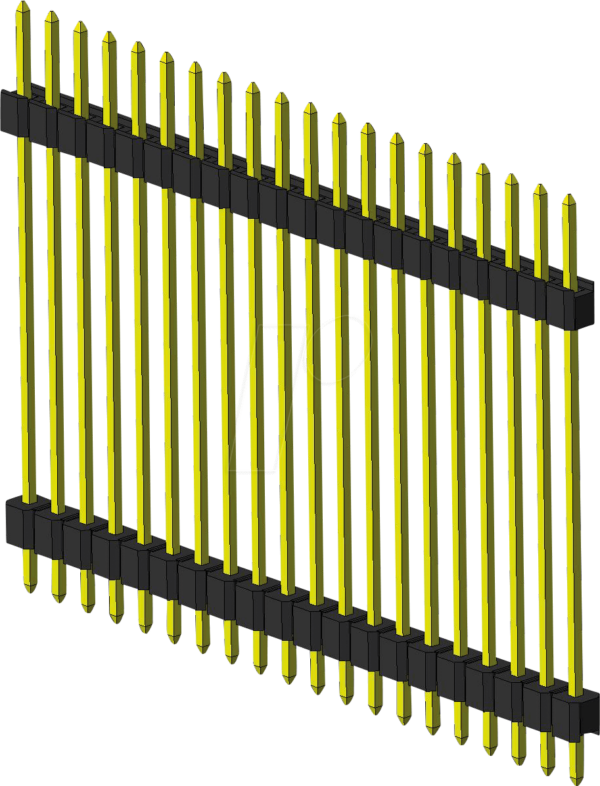

MPE 089-1-020 – Die zuverlässige 20-polige Stiftleiste für präzise Verbindungen
Suchen Sie nach einer robusten und präzisen Lösung für Ihre elektronischen Schaltkreise und Leiterplatten? Die MPE 089-1-020 Stiftleiste mit 20 Pins, geradem Design und einem Rastermaß von 2,54 mm ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, einfache Handhabung und maximale Signalintegrität legen. Diese Komponente schließt die Lücke zwischen Ihrer Elektronik und externen Geräten oder anderen Modulen und sorgt für eine sichere und dauerhafte Verbindung, die auch anspruchsvollen Umgebungen standhält.
Überlegene Konnektivität für professionelle Anwendungen
Die MPE 089-1-020 übertrifft Standardlösungen durch ihre optimierte Konstruktion und die Auswahl hochwertiger Materialien, die eine außergewöhnliche Leitfähigkeit und mechanische Stabilität gewährleisten. Das Rastermaß von 2,54 mm ist ein industrieller Standard, der eine breite Kompatibilität mit vielen Steckverbindern und Leiterplattenlayouts ermöglicht. Die gerade Ausrichtung der Pins vereinfacht das Einstecken und gewährleistet eine präzise Ausrichtung, was gerade bei dichten Bestückungen und komplexen Schaltungen von entscheidender Bedeutung ist. Vergessen Sie wackelige Verbindungen und Signalverluste – mit der MPE 089-1-020 setzen Sie auf eine verlässliche und performante Lösung.
Konstruktionsmerkmale und Materialgüte
Die technische Ausführung der MPE 089-1-020 Stiftleiste ist auf Langlebigkeit und optimale elektrische Performance ausgelegt. Jede Komponente wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass sie den Anforderungen moderner Elektronikprojekte gerecht wird.
- Präzision im Detail: Das Rastermaß von 2,54 mm ist exakt gefertigt, um eine passgenaue Verbindung mit kompatiblen Gegensteckern zu gewährleisten. Dies minimiert Übergangswiderstände und sorgt für klare Signalwege.
- Robuste Pins: Die 20 einzelnen Pins sind aus einem langlebigen Material gefertigt, das Korrosion widersteht und eine hohe mechanische Belastbarkeit bietet. Dies sichert eine langfristige und zuverlässige elektrische Verbindung.
- Stabile Isolierung: Das Gehäuse der Stiftleiste besteht aus einem hochwertigen Isoliermaterial, das elektrische Überschläge verhindert und die Pins sicher voneinander trennt. Dies ist essenziell für die Sicherheit und Funktionalität Ihrer Schaltung.
- Einfache Montage: Die gerade Ausrichtung der Pins und die standardisierte Bauform erleichtern das Anlöten auf Leiterplatten oder die Integration in Gehäuse.
Technische Spezifikationen im Überblick
Die MPE 089-1-020 Stiftleiste zeichnet sich durch ihre spezifischen Eigenschaften aus, die sie zu einem unverzichtbaren Bauteil in vielen technischen Umgebungen machen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste |
| Modellnummer | MPE 089-1-020 |
| Anzahl der Pins | 20 |
| Ausrichtung | Gerade |
| Rastermaß (RM) | 2,54 mm |
| Gehäusematerial | Hochleistungs-Isolierkunststoff (detailreiche Spezifikation je nach Hersteller, typischerweise Polyamid oder PBT für hohe Temperaturbeständigkeit und mechanische Festigkeit) |
| Pin-Material | Verzinnte Kupferlegierung (für optimale Leitfähigkeit und Lötbarkeit) |
| Einsatztemperatur (typisch) | -40°C bis +105°C (abhängig vom genauen Gehäusematerial) |
| Isolationswiderstand | Typischerweise > 1000 MΩ (für eine sichere elektrische Trennung) |
| Strombelastbarkeit pro Pin (typisch) | Bis zu 3 A (abhängig von Umgebungsbedingungen und Kontaktmaterial) |
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit der MPE 089-1-020 Stiftleiste ermöglicht ihren Einsatz in einer breiten Palette von Applikationen, von der Prototypenentwicklung bis hin zur Serienfertigung.
- Elektronische Prototypen: Ideal für Breadboards und Prototypenplatinen, um schnell und flexibel Schaltungen aufzubauen und zu testen.
- Leiterplattenverbindungen: Ermöglicht die Verbindung von zwei oder mehr Leiterplatten (PCB-zu-PCB) oder die Anbindung von Peripheriegeräten.
- Industrielle Automatisierung: Wird häufig in Steuerungen, Sensoren und Aktoren eingesetzt, wo zuverlässige Verbindungen unter robusten Bedingungen erforderlich sind.
- Mess- und Prüftechnik: Dient als Standardanschluss für Messgeräte und Testaufbauten zur einfachen und sicheren Signalabnahme.
- Hobby-Elektronik: Eine grundlegende Komponente für Maker und Bastler, um Projekte mit Mikrocontrollern wie Arduino oder Raspberry Pi zu erweitern.
- Kommunikationstechnik: Findet Anwendung in Geräten für Datenübertragung und Vernetzung, wo präzise Signalweiterleitung unerlässlich ist.
Vorteile der MPE 089-1-020 im Vergleich zu Alternativen
Bei der Auswahl von Verbindungskomponenten für elektronische Projekte sind Zuverlässigkeit und Leistung entscheidend. Die MPE 089-1-020 Stiftleiste bietet mehrere überzeugende Vorteile gegenüber minderwertigen oder weniger spezialisierten Lösungen.
- Stabile Signalübertragung: Das präzise Rastermaß und die hochwertigen Kontaktmaterialien minimieren Signalrauschen und -verluste, was für hochfrequente oder analoge Signale kritisch ist.
- Hohe mechanische Belastbarkeit: Die robuste Konstruktion sorgt für eine sichere Verbindung, die auch bei Vibrationen oder mechanischen Belastungen nicht beeinträchtigt wird.
- Standardisierte Kompatibilität: Das RM 2,54 mm Rastermaß ist ein global anerkannter Standard, der die Kompatibilität mit einer riesigen Auswahl an anderen elektronischen Komponenten und Steckverbindern sicherstellt.
- Einfache Handhabung und Montage: Die gerade Pin-Ausführung und die standardisierte Form erleichtern das Design der Leiterplatte, das Bestücken und das Löten.
- Kosteneffizienz bei hoher Leistung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für professionelle Anwendungen, bei denen Qualität und Zuverlässigkeit oberste Priorität haben.
- Reduziertes Risiko von Fehlfunktionen: Durch die Vermeidung von schlechten Kontakten und Signalinstabilitäten wird das Risiko von Systemausfällen und kostspieligen Nacharbeiten minimiert.
FAQ – Häufig gestellte Fragen zu MPE 089-1-020 – Stiftleiste, 20-pol, gerade, RM 2,54
Was bedeutet „RM 2,54“ bei dieser Stiftleiste?
RM steht für „Rastermaß“ und 2,54 mm ist die Einheit, die den Abstand zwischen den Mittelpunkten benachbarter Pins angibt. Dieses Rastermaß ist ein weit verbreiteter Standard in der Elektronik und wird auch oft als „Zoll-Raster“ bezeichnet, da 2,54 mm exakt 0,1 Zoll entsprechen. Dies gewährleistet eine hohe Kompatibilität mit vielen anderen Bauteilen.
Ist die MPE 089-1-020 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die MPE 089-1-020 ist für eine Vielzahl von Anwendungen konzipiert, und die genaue Eignung für sehr raue Umgebungsbedingungen (wie extreme Temperaturen, Feuchtigkeit oder chemische Einflüsse) hängt vom spezifischen Gehäusematerial und der Oberflächenbehandlung der Pins ab. Typischerweise sind Stiftleisten aus hochwertigen Kunststoffen und mit geeigneten Pin-Beschichtungen wie Verzinnung für normale industrielle und elektronische Anwendungen gut geeignet. Für extremste Bedingungen empfehlen wir die Überprüfung der spezifischen Datenblätter des Herstellers.
Welche Art von Lötprozess wird für diese Stiftleiste empfohlen?
Die MPE 089-1-020 ist für gängige Lötverfahren wie Wellenlöten oder Handlöten ausgelegt. Die Pins sind in der Regel aus einer Kupferlegierung gefertigt und oberflächenveredelt (oft verzinnt), was eine gute Lötbarkeit gewährleistet. Es ist ratsam, die Empfehlungen des Leiterplattenherstellers und die standardmäßigen Löttemperaturen für die verwendete Lötlegierung zu beachten, um optimale Ergebnisse zu erzielen und thermische Belastungen zu minimieren.
Wie viele Male kann die MPE 089-1-020 Stiftleiste typischerweise gesteckt und getrennt werden?
Die Steckzyklenzahl einer Stiftleiste hängt stark von der Qualität der verwendeten Materialien und der mechanischen Belastung während des Steckvorgangs ab. Hochwertige Stiftleisten wie die MPE 089-1-020 können in der Regel mehrere hundert bis über tausend Steckzyklen überstehen, ohne signifikante Leistungseinbußen zu zeigen. Wichtig ist dabei, die Verbindung gerade und ohne Verkanten zu stecken.
Welche Art von Steckern kann mit dieser Stiftleiste verwendet werden?
Die MPE 089-1-020 Stiftleiste mit einem Rastermaß von 2,54 mm ist kompatibel mit einer Vielzahl von Buchsenleisten (auch Sockelleisten oder Header-Buchsen genannt), die ebenfalls ein Rastermaß von 2,54 mm aufweisen. Dazu gehören gerade oder abgewinkelte Buchsenleisten, Gehäuse mit IDC-Anschlüssen (mit denen z.B. Flachbandkabel verbunden werden) oder auch spezielle Pfostenstecker mit passenden Pin-Abständen.
Welchen Strom kann jeder einzelne Pin der MPE 089-1-020 Stiftleiste maximal führen?
Die maximale Strombelastbarkeit pro Pin für die MPE 089-1-020 Stiftleiste liegt typischerweise im Bereich von 1A bis 3A. Dieser Wert kann jedoch je nach Hersteller, dem genauen Material der Pins, der Pin-Beschichtung und den Umgebungsbedingungen (z.B. Umgebungstemperatur und Kühlung) variieren. Für präzise Angaben konsultieren Sie bitte das technische Datenblatt des spezifischen Produkts.
Wie beeinflusst das gerade Design der Stiftleiste die Anwendung?
Das gerade Design (oft als „straight“ oder „horizontal“ bezeichnet) der MPE 089-1-020 Stiftleiste bedeutet, dass die Pins senkrecht zur Leiterplatte und parallel zueinander stehen. Dies vereinfacht die Montage auf einer Leiterplatte und ermöglicht eine parallele Anordnung von Steckverbindungen. Es ist besonders nützlich, wenn die Verbindung direkt auf der Platine erfolgen soll oder wenn eine einfache Stapelbarkeit von Platinen angestrebt wird. Es ermöglicht auch eine einfache Anbindung von Kabeln über entsprechende Kabelsteckverbinder.
