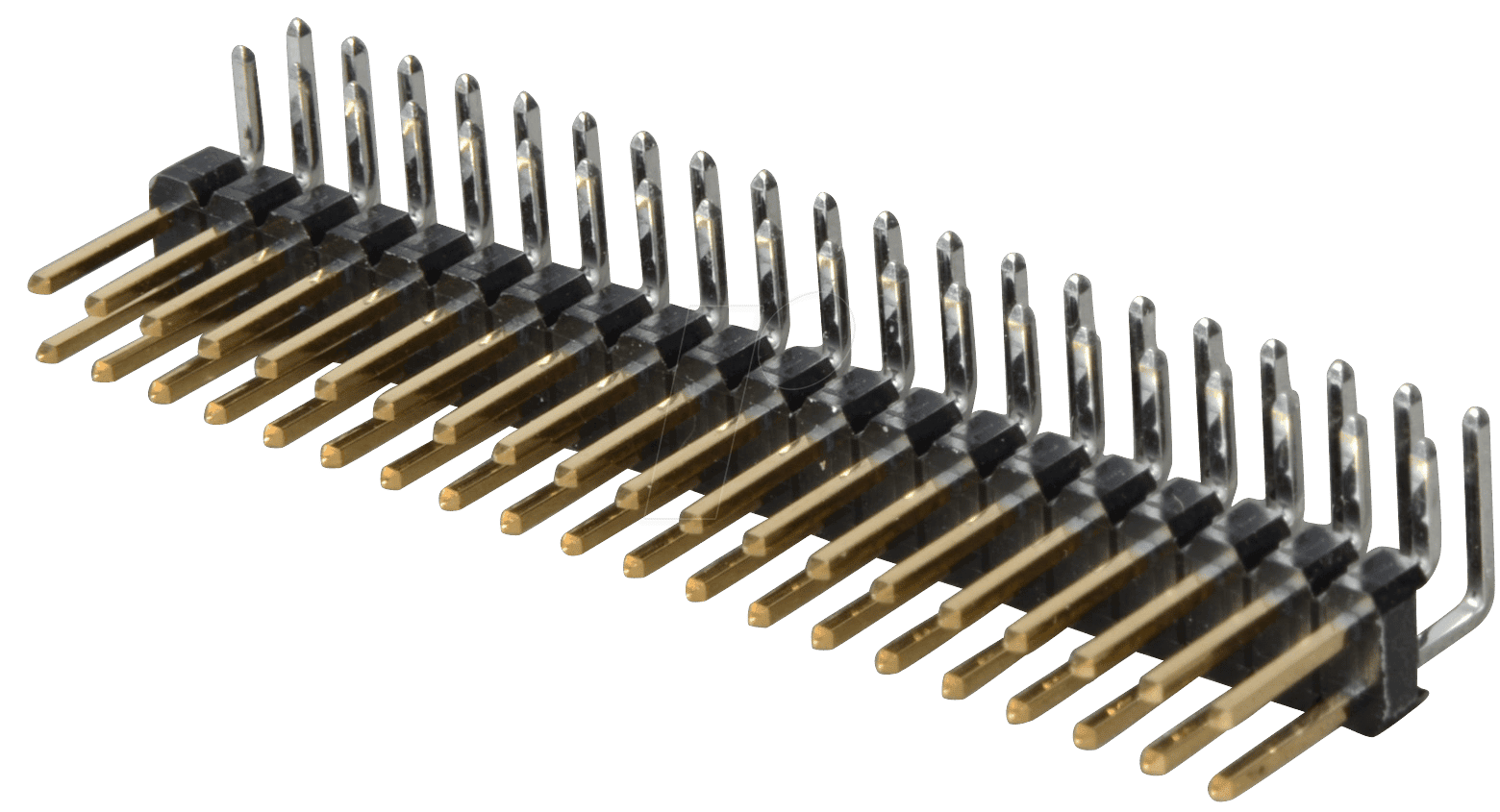

MPE 088-2-040 – Die gewinkelte Stiftleiste für präzise Verbindungen
Benötigen Sie eine zuverlässige und platzsparende Lösung für Ihre Elektronikprojekte oder Systemintegrationen? Die gewinkelte Stiftleiste MPE 088-2-040 mit einem Rastermaß von 2,54 mm und 2 Reihen à 20 Pins ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf präzise elektrische Verbindungen und ein optimiertes Layout legen. Diese Stiftleiste ermöglicht eine effiziente Signalübertragung und eine saubere Kabelführung, indem sie den Anschlusswinkel auf 90 Grad ändert und somit die Integration in kompakte Gehäuse oder auf engem Platinenraum vereinfacht.
Optimale Konnektivität für anspruchsvolle Anwendungen
Die MPE 088-2-040 Stiftleiste wurde entwickelt, um höchsten Ansprüchen an Konnektivität und Zuverlässigkeit gerecht zu werden. Mit ihrem präzisen Rastermaß von 2,54 mm ist sie kompatibel mit einer Vielzahl von Steckverbindern und Buchsenleisten, was eine universelle Einsetzbarkeit in verschiedensten elektronischen Systemen garantiert. Die zweireihige Ausführung mit insgesamt 40 Pins bietet ausreichend Kapazität für komplexe Signalübertragungen und Stromversorgungen. Die gewinkelte Bauform ist ein entscheidender Vorteil, wenn es darum geht, die begrenzte Fläche auf Leiterplatten optimal zu nutzen und gleichzeitig eine ergonomische und störungsfreie Verkabelung zu ermöglichen. Im Gegensatz zu geraden Stiftleisten, die oft zusätzliche Bauteile oder aufwendige Kabelbiegungen erfordern, integriert sich die gewinkelte Variante nahtlos in das Design und erleichtert die Montage und Wartung.
Vorteile der MPE 088-2-040 im Überblick
- Präzises Rastermaß: 2,54 mm für universelle Kompatibilität und sicheren Sitz.
- Platzsparende Bauform: Gewinkelter Anschluss (90 Grad) optimiert die Raumausnutzung auf Leiterplatten und in Gehäusen.
- Hohe Pin-Dichte: 2 Reihen à 20 Pins (insgesamt 40 Pins) ermöglichen komplexe Verdrahtungsszenarien.
- Robuste Konstruktion: Hochwertige Materialien gewährleisten Langlebigkeit und Zuverlässigkeit unter wechselnden Umgebungsbedingungen.
- Einfache Montage: Ermöglicht eine klare und strukturierte Kabelführung, was den Aufbau und die Fehlersuche erleichtert.
- Vielseitige Einsatzmöglichkeiten: Ideal für Embedded Systems, Steuerungsmodule, Sensorik, Prototyping und industrielle Automatisierung.
- Optimierte Signalintegrität: Durchdachtes Design minimiert Signalverluste und elektromagnetische Interferenzen.
Technische Spezifikationen und Materialgüte
Die MPE 088-2-040 Stiftleiste zeichnet sich durch ihre sorgfältig ausgewählten Materialien und die präzise Fertigung aus. Dies gewährleistet eine exzellente elektrische Leitfähigkeit und mechanische Stabilität. Die Pin-Kontakte bestehen aus einer robusten Kupferlegierung, die für ihre hervorragenden elektrischen Eigenschaften und ihre Korrosionsbeständigkeit bekannt ist. Diese wird in der Regel mit einer Oberflächenveredelung wie einer dünnen Zinnschicht oder einem Gold-Nickel-Plating versehen, um eine sichere und niederohmige Kontaktierung über einen langen Zeitraum zu gewährleisten und Oxidation zu verhindern. Das Gehäusematerial ist typischerweise ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid), der für seine mechanische Festigkeit, seine hohe Temperaturbeständigkeit und seine guten dielektrischen Eigenschaften geschätzt wird. Diese Materialien sind nicht entflammbar und erfüllen strenge Sicherheitsstandards, was die Eignung für professionelle Anwendungen unterstreicht.
Einsatzgebiete und Anwendungsbeispiele
Die gewinkelte Stiftleiste MPE 088-2-040 ist ein unverzichtbares Bauteil in einer breiten Palette von elektronischen und technischen Applikationen. In der industriellen Automatisierung findet sie Anwendung bei der Verbindung von Sensoren, Aktoren und Steuerungseinheiten, wo eine zuverlässige Datenübertragung und eine kompakte Bauweise essenziell sind. Entwickler von Embedded Systems nutzen diese Stiftleiste, um Mikrocontroller mit Peripheriegeräten zu verbinden oder um externe Module anzubinden. Im Bereich des Prototypings und der Maker-Szene ist sie eine Standardkomponente für die Anbindung von Displays, Modulen oder zur Erstellung von Debug-Schnittstellen auf Breadboards oder Prototypenplatinen. Auch in der Medizintechnik, der Telekommunikation und im Bereich der Unterhaltungselektronik, wo präzise und sichere Verbindungen erforderlich sind, spielt diese Art von Stiftleiste eine tragende Rolle.
Vergleich mit alternativen Verbindungslösungen
Im Vergleich zu einfachen Drahtbrücken oder ungeschirmten Flachbandkabeln bietet die MPE 088-2-040 eine wesentlich strukturiertere, robustere und zuverlässigere Verbindung. Während herkömmliche gerade Stiftleisten wertvollen Platz auf der Leiterplatte beanspruchen oder eine umständliche Kabelführung erfordern, ermöglicht die 90-Grad-Winkelung eine effiziente Nutzung des dreidimensionalen Raums. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot, wie sie in vielen modernen elektronischen Geräten vorkommen. Die präzise gefertigten Kontakte sorgen für eine sichere und niederohmige elektrische Verbindung, die Stößen, Vibrationen und Temperaturschwankungen standhält, was bei provisorischen Verbindungen oft nicht gewährleistet ist. Zudem erleichtert die standardisierte Pin-Belegung die Auswahl kompatibler Gegenstecker und vereinfacht den Anschluss von Kabelbäumen, was die Montagezeit und das Fehlerrisiko signifikant reduziert.
Tabelle: Produktdetails MPE 088-2-040
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste, Buchsenleiste (männlich) |
| Modellnummer | MPE 088-2-040 |
| Rastermaß | 2,54 mm |
| Anzahl Reihen | 2 |
| Anzahl Pins pro Reihe | 20 |
| Gesamtanzahl Pins | 40 |
| Bauform | Gewinkelt (90 Grad) |
| Material (Gehäuse) | Hochtemperatur-Kunststoff (z.B. PBT, PA) |
| Material (Kontakte) | Kupferlegierung mit Zinnoberflächenveredelung |
| Nennstrombelastbarkeit | Typischerweise 1A bis 3A (abhängig von Pin-Abstand und Temperatur) |
| Betriebstemperaturbereich | -40 °C bis +85 °C (typisch) |
| Isolationswiderstand | > 1000 MΩ |
| Anwendungstemperatur | Sicher für Lötprozesse bei bis zu 260 °C (kurzzeitig) |
Häufig gestellte Fragen zu MPE 088-2-040 – Stiftleisten 2,54 mm, 2X20, gewinkelt
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm, auch bekannt als 0,1 Zoll, ist ein internationaler Standard für Abstände zwischen Pins auf Steckverbindern und Leiterplatten. Es gewährleistet eine hohe Kompatibilität mit einer Vielzahl von elektronischen Komponenten wie Kabeln, Buchsenleisten und Entwicklungskits.
Für welche Anwendungen ist die gewinkelte Bauform besonders geeignet?
Die gewinkelte Bauform ist ideal für Anwendungen, bei denen der Bauraum begrenzt ist. Sie ermöglicht eine platzsparende Montage auf Leiterplatten und eine optimierte, saubere Kabelführung, insbesondere wenn die Anschlüsse seitlich aus der Platine herausgeführt werden sollen, um beispielsweise in flachen Gehäusen verbaut zu werden.
Welche Art von Kabeln oder Gegensteckern kann ich mit dieser Stiftleiste verwenden?
Diese Stiftleiste ist kompatibel mit Standard-Buchsenleisten im Rastermaß 2,54 mm sowie mit IDC-Steckverbindern (Insulation Displacement Connectors) für Flachbandkabel, die für dieses Rastermaß ausgelegt sind. Sie dient als männliche Seite einer Steckverbindung.
Ist die Stiftleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die MPE 088-2-040 ist für den Einsatz in industriellen Umgebungen konzipiert. Die verwendeten Hochtemperatur-Kunststoffe und die robusten Kontakte gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit auch unter anspruchsvollen Bedingungen wie Temperaturschwankungen und mechanischer Belastung.
Wie wird die Signalintegrität bei dieser Stiftleiste gewährleistet?
Die präzise Fertigung und die hochwertigen Materialien der Kontakte sorgen für eine niederohmige und stabile elektrische Verbindung. Das Design minimiert Kontaktwiderstände und trägt dazu bei, Signalverluste und Interferenzen zu reduzieren, was für eine zuverlässige Datenübertragung unerlässlich ist.
Kann ich die Stiftleiste nachträglich auf einer Leiterplatte löten?
Ja, die Stiftleiste ist dafür vorgesehen, auf Leiterplatten gelötet zu werden. Die Pins sind so gestaltet, dass sie sicher durch die Lötpads geführt und verlötet werden können. Die hierfür verwendeten Gehäusematerialien sind hitzebeständig genug für den Lötprozess.
Welche Vorteile bietet diese Stiftleiste gegenüber einer geraden Variante?
Der Hauptvorteil liegt in der **räumlichen Flexibilität**. Eine gewinkelte Stiftleiste ermöglicht eine 90-Grad-Richtungsänderung der Kabelzuführung, was die Platzierung von Komponenten auf der Leiterplatte erleichtert und eine aufgeräumtere interne Verdrahtung ermöglicht. Dies ist oft entscheidend für das Design kompakter Geräte und reduziert die Notwendigkeit von zusätzlichen Kabelbiegungen oder Adaptern.
