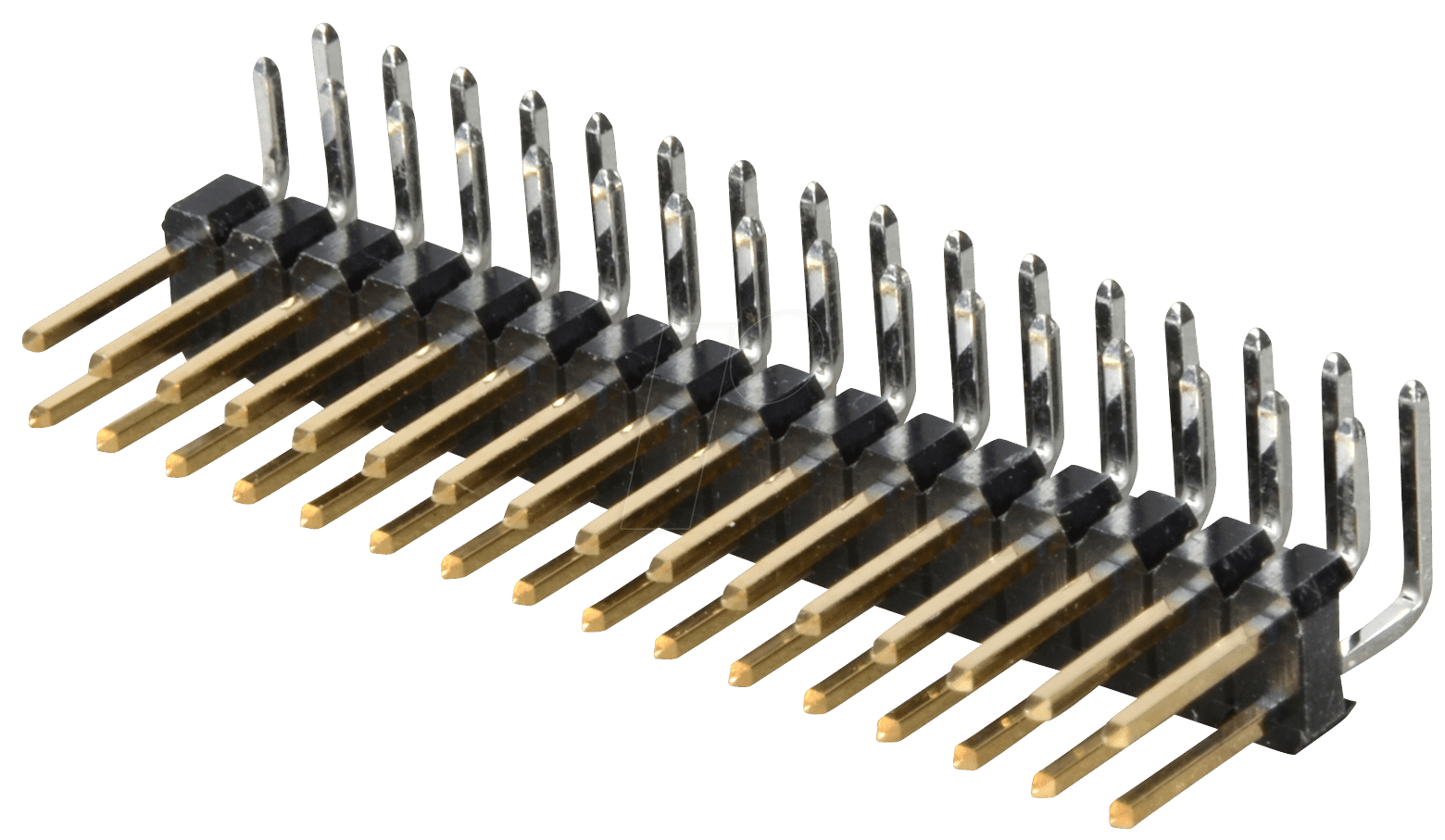

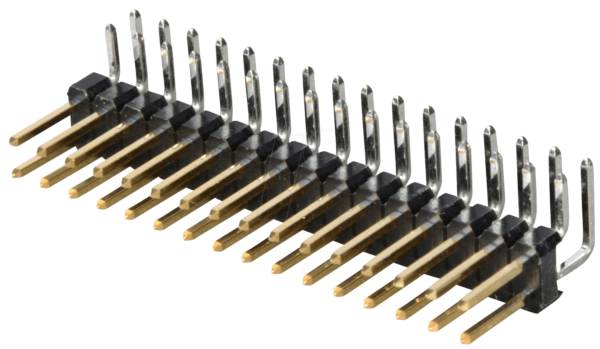

MPE 088-2-032 – Stiftleisten 2,54 mm, 2X16, gewinkelt: Präzision für Ihre Elektronikprojekte
Sind Sie auf der Suche nach einer zuverlässigen Verbindungslösung für Ihre Leiterplatten, die sowohl eine kompakte Bauweise ermöglicht als auch eine einfache Montage und Demontage erlaubt? Die MPE 088-2-032 Stiftleisten im bewährten 2,54 mm Raster, mit 2×16 Pins und einer gewinkelten Ausführung, bieten genau diese Funktionalität und sind somit die ideale Wahl für Entwickler, Hobbyelektroniker und professionelle Anwender, die Wert auf Präzision, Langlebigkeit und Flexibilität legen.
Maximale Signalintegrität und Robustheit
Diese gewinkelten Stiftleisten sind speziell dafür konzipiert, eine sichere und dauerhafte Verbindung zwischen zwei elektronischen Komponenten zu gewährleisten. Die präzise Fertigung im 2,54 mm Raster ist ein etablierter Standard in der Elektronikindustrie und garantiert Kompatibilität mit einer Vielzahl von Steckern und Buchsen. Die gewinkelte Bauform ist ein entscheidender Vorteil bei beengten Platzverhältnissen auf einer Leiterplatte, da sie eine vertikale oder horizontale Anbindung ermöglicht und somit eine flexible Gestaltung des Schaltungsdesigns erlaubt.
Vorteile der MPE 088-2-032 Stiftleisten
- Optimierte Platznutzung: Die 90-Grad-Winkelung der Pins erlaubt eine platzsparende Anordnung auf der Leiterplatte, ideal für kompakte Gehäuse und Geräte.
- Hohe Anschlussdichte: Mit 32 Kontakten (2×16) auf kleinstem Raum lassen sich komplexe Schaltungen effizient realisieren.
- Zuverlässige Steckverbindung: Das 2,54 mm Raster ist ein Industriestandard, der eine sichere und feste Verbindung mit kompatiblen Gegenstücken gewährleistet.
- Einfache Montage und Demontage: Die Stiftleisten lassen sich leicht auf der Leiterplatte verlöten und ermöglichen ein einfaches Aufstecken und Abziehen von Gegenstücken.
- Robuste Konstruktion: Hochwertige Materialien und eine sorgfältige Verarbeitung sorgen für eine lange Lebensdauer und Beständigkeit gegenüber mechanischer Belastung und Umwelteinflüssen.
- Signalintegrität: Die präzise Ausrichtung der Pins minimiert Signalreflexionen und sorgt für eine klare Signalübertragung, selbst bei hohen Frequenzen.
- Vielseitige Anwendbarkeit: Geeignet für Prototyping, Serienfertigung, Embedded-Systeme, Mess- und Regelungstechnik sowie für diverse DIY-Elektronikprojekte.
Technische Spezifikationen im Detail
Die MPE 088-2-032 Stiftleisten repräsentieren eine Weiterentwicklung bewährter Verbindungstechnologien. Das Kernstück bildet die präzise gefertigte Stiftleiste, deren Kontaktoberfläche für optimale Leitfähigkeit und Korrosionsbeständigkeit ausgelegt ist. Die gewinkelte Ausführung ist nicht nur ein Designmerkmal, sondern eine funktionale Notwendigkeit in vielen modernen Elektronikanwendungen, wo jeder Millimeter zählt.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | MPE (Herstellerangaben sind oft proprietär, aber für die Zuverlässigkeit des Produkts steht MPE) |
| Artikelnummer | 088-2-032 |
| Anzahl Pins | 32 (2 Reihen à 16 Pins) |
| Rastermaß | 2,54 mm (0,1 Zoll) |
| Ausführung | Gewinkelt (90°) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, UL94-V0 klassifiziert für Flammwidrigkeit. Dies gewährleistet Sicherheit und Langlebigkeit auch unter thermischer Belastung. Das Material ist typischerweise PBT (Polybutylenterephthalat) oder vergleichbar, bekannt für seine guten dielektrischen Eigenschaften und mechanische Stabilität. |
| Kontaktmaterial | Phosphorbronze oder Messing mit einer hochwertigen Verzinnung oder Vergoldung. Die Verzinnung bietet einen guten Kompromiss aus Leitfähigkeit und Korrosionsschutz für viele Anwendungen, während eine Vergoldung (oft als Option verfügbar oder für spezifische Modelle) überlegene Leitfähigkeit und Beständigkeit gegen Oxidation bei anspruchsvollen Umgebungen bietet. Die Kontaktfläche ist präzise geformt, um einen sicheren Halt und geringen Übergangswiderstand zu gewährleisten. |
| Max. Strombelastbarkeit | Typischerweise 3A pro Kontakt bei einer Umgebungstemperatur von 25°C. Die tatsächliche Belastbarkeit kann je nach Anwendung, Leiterbahnbreite und Kühlsituation variieren. Eine Überschreitung dieser Grenze kann zu Überhitzung und Beschädigung führen. |
| Max. Spannungsfestigkeit | Mindestens 500V AC/DC. Dies ist ein Standardwert, der die Isolationseigenschaften des Gehäusematerials und den Pinabstand widerspiegelt und einen sicheren Betrieb in den meisten Elektronikanwendungen gewährleistet. |
| Betriebstemperaturbereich | -40°C bis +105°C. Dieser breite Temperaturbereich ermöglicht den Einsatz in diversen Umgebungen, von industriellen Anwendungen bis hin zu Consumer-Elektronik. |
| Lötbarkeit | Geeignet für gängige Lötverfahren wie Wellenlöten und Handlöten. Die Kontakte sind darauf ausgelegt, eine gute Benetzbarkeit mit Lötmittel zu ermöglichen, was für eine zuverlässige Lötverbindung entscheidend ist. |
| Montage auf Leiterplatte | Standardmäßige Durchsteckmontage (Through-Hole Technology – THT). Die Pins werden durch Bohrungen auf der Leiterplatte gesteckt und von der Rückseite verlötet. Die gewinkelte Form ermöglicht die Anbringung an der Kante der Leiterplatte oder in einer spezifischen Ausrichtung. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MPE 088-2-032 Stiftleisten sind universell einsetzbar und finden Anwendung in nahezu jedem Bereich der Elektronik. Ob in der industriellen Automatisierungstechnik zur Anbindung von Sensoren und Aktoren, in der Medizintechnik für die präzise Signalübertragung, in der Telekommunikation zur Verbindung von Modulen oder in der Unterhaltungselektronik für die interne Verkabelung – die Anforderungen an eine stabile und flexible Verbindung sind überall gegeben. Hobbyelektroniker schätzen die einfache Handhabung und die hohe Zuverlässigkeit für ihre Prototypen und DIY-Projekte. Die gewinkelte Bauform ist besonders vorteilhaft, wenn die Hauptplatine in einem Gehäuse vertikal montiert werden muss oder wenn eine seitliche Anbindung von Kabeln gewünscht ist, um Platz zu sparen oder eine bestimmte Kabelführung zu realisieren.
Qualitätsmerkmale, die überzeugen
Bei der Entwicklung und Produktion von elektronischen Komponenten ist die Wahl des richtigen Verbindungselements von fundamentaler Bedeutung. Die MPE 088-2-032 Stiftleisten zeichnen sich durch eine Materialauswahl aus, die auf Langlebigkeit und Leistung optimiert ist. Der thermoplastische Kunststoff des Gehäuses bietet nicht nur mechanische Stabilität und elektrische Isolation, sondern ist auch flammhemmend, was ein entscheidender Sicherheitsaspekt ist. Die Kontakte sind aus einer robusten Legierung gefertigt und präzise kontaktiert, um einen geringen Übergangswiderstand über die gesamte Lebensdauer zu gewährleisten. Dieses Engagement für Qualität stellt sicher, dass Ihre Schaltungen auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktionieren.
FAQ – Häufig gestellte Fragen zu MPE 088-2-032 – Stiftleisten 2,54 mm, 2X16, gewinkelt
Was ist das Hauptanwendungsgebiet für gewinkelte Stiftleisten?
Gewinkelte Stiftleisten wie die MPE 088-2-032 werden primär dort eingesetzt, wo eine platzsparende oder richtungsgebundene Verbindung auf einer Leiterplatte benötigt wird. Dies ist häufig der Fall bei der Anbindung von Kabeln oder anderen Modulen, wenn die Hauptplatine vertikal montiert ist oder wenn eine seitliche Anbringung von Komponenten gewünscht ist.
Sind diese Stiftleisten mit Standard-Buchsenleisten kompatibel?
Ja, das 2,54 mm Raster ist ein universeller Industriestandard. Die MPE 088-2-032 Stiftleisten sind daher mit den meisten Standard-Buchsenleisten mit demselben Rastermaß kompatibel.
Welchen Einfluss hat die gewinkelte Form auf die Signalqualität?
Die gewinkelte Form selbst hat keinen negativen Einfluss auf die Signalqualität, solange die Pins sauber gefertigt sind und das Rastermaß exakt eingehalten wird. Die Integrität des Signals hängt stärker von der Qualität der Kontakte, der Isolation und der Gesamtkonstruktion der Verbindung ab, was bei diesen hochwertigen Stiftleisten gewährleistet ist.
Welche Art von Lötverfahren wird für diese Stiftleisten empfohlen?
Diese Stiftleisten sind für gängige Lötverfahren wie Wellenlöten und Handlöten konzipiert. Die Pins lassen sich gut mit Lot benetzen und ermöglichen eine zuverlässige Lötverbindung.
Wie wird die elektrische Isolation bei dieser Art von Stiftleiste gewährleistet?
Die elektrische Isolation wird durch das Gehäusematerial aus hochwertigem thermoplastischem Kunststoff gewährleistet. Dieses Material besitzt ausgezeichnete dielektrische Eigenschaften und trennt die einzelnen Kontakte zuverlässig voneinander, um Kurzschlüsse zu verhindern.
Sind die Kontakte korrosionsbeständig?
Ja, die Kontakte bestehen in der Regel aus Phosphorbronze oder Messing und sind mit einer schützenden Schicht aus Zinn oder Gold versehen. Diese Beschichtungen bieten eine gute Beständigkeit gegen Oxidation und Korrosion, um eine dauerhafte und zuverlässige elektrische Verbindung zu gewährleisten.
Kann ich diese Stiftleisten für Hochfrequenzanwendungen verwenden?
Für allgemeine Hochfrequenzanwendungen sind diese Stiftleisten mit 2,54 mm Rastermaß gut geeignet. Bei extrem hohen Frequenzen oder sehr empfindlichen Signalen können jedoch spezialisierte Hochfrequenzsteckverbinder eine bessere Performance bieten, da sie Impedanzanpassungen und reduzierte parasitäre Effekte optimieren.
