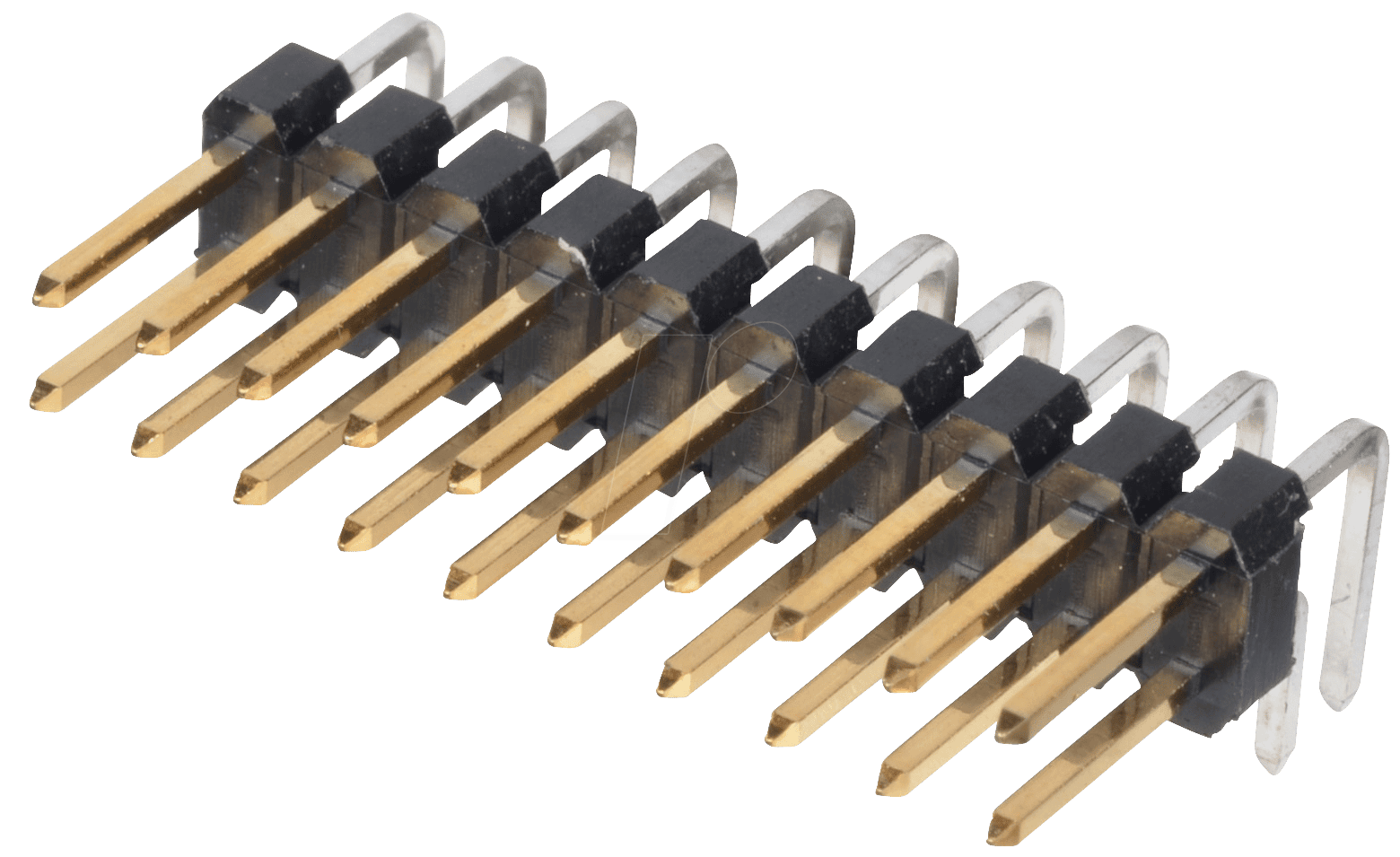

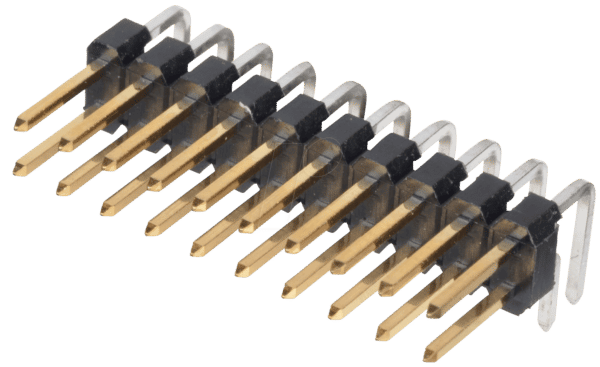

Maximale Konnektivität für Ihre Elektronikprojekte: MPE 088-2-020 – Präzisions-Stiftleisten
Suchen Sie nach einer zuverlässigen und präzisen Verbindungslösung für Ihre elektronischen Baugruppen, Prototypen oder Schaltungsplatinen? Die MPE 088-2-020 Stiftleisten mit einem Rastermaß von 2,54 mm in 2x10er Bestückung, gewinkelt ausgeführt, sind die ideale Wahl für Entwickler, Hobbyisten und Profis, die Wert auf Stabilität, Langlebigkeit und einfache Handhabung legen. Dieses Produkt überwindet die Herausforderungen instabiler Verbindungen und ermöglicht eine saubere, geordnete Verdrahtung, die sowohl die Funktionalität als auch die Ästhetik Ihrer Projekte verbessert.
Technische Spezifikationen und Leistungsfähigkeit
Die MPE 088-2-020 Stiftleisten sind konzipiert, um eine robuste und zuverlässige elektrische Schnittstelle zu bieten. Das standardisierte Rastermaß von 2,54 mm, auch bekannt als 0,1 Zoll, gewährleistet Kompatibilität mit einer breiten Palette von Steckverbindern, Kabeln und Leiterplatten-Layouts. Die 2x10er Bestückung bietet mit insgesamt 20 Pins eine flexible Anzahl von Anschlussmöglichkeiten für diverse Anwendungen. Die Winkelung der Pins ermöglicht eine platzsparende Montage auf der Leiterplatte und eine intuitive Führung von Kabeln oder weiteren Steckverbindern im rechten Winkel, was besonders in beengten Gehäusen von großem Vorteil ist. Diese durchdachte Konstruktion minimiert die mechanische Belastung der Lötstellen und sorgt für eine dauerhaft sichere Verbindung.
Vorteile der MPE 088-2-020 Stiftleisten
- Präzise Passform und Kompatibilität: Das 2,54 mm Rastermaß ist ein industrieller Standard, der eine nahtlose Integration in bestehende und zukünftige Elektronikdesigns ermöglicht. Dies reduziert den Aufwand bei der Auswahl kompatibler Komponenten erheblich.
- Platzsparende und geordnete Verdrahtung: Die gewinkelte Ausführung erlaubt eine vertikale oder horizontale Montage auf der Platine und eine aufgeräumte Kabelführung, was für kompakte Geräte und eine bessere Übersichtlichkeit sorgt.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, bieten diese Stiftleisten eine ausgezeichnete elektrische Leitfähigkeit und mechanische Stabilität, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Einfache Montage und Handhabung: Die Stiftleisten lassen sich leicht auf Leiterplatten löten oder in entsprechende Buchsenleisten einführen, was den Aufbau und die Wartung von Elektronikgeräten vereinfacht.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Prototyping, Debugging, Anschluss von Sensoren, Displays, Modulen und vielen weiteren Peripheriegeräten in industriellen, wissenschaftlichen und Hobby-Anwendungen.
- Qualitätsverarbeitung für professionelle Ergebnisse: Die sorgfältige Fertigung garantiert geringe Übergangswiderstände und eine hohe Beständigkeit gegen Korrosion, was die Signalintegrität über die gesamte Lebensdauer des Produkts sichert.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Modellnummer | MPE 088-2-020 |
| Rastermaß (Pitch) | 2,54 mm (0,1 Zoll) |
| Pin-Anzahl | 2×10 (20 Pins gesamt) |
| Ausführung | Gewinkelt (90°) |
| Material der Pins | Hochwertige Kupferlegierung, typischerweise verzinnt oder vernickelt für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Thermoplast, häufig PBT (Polybutylenterephthalat) oder ähnliches, bekannt für hohe mechanische Festigkeit, Temperaturbeständigkeit und elektrische Isolationseigenschaften. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C, was eine breite Palette von Umgebungsbedingungen abdeckt. |
| Elektrische Belastbarkeit | Ausgelegt für Standard-Signalströme, die für die meisten Mikrocontroller- und Peripherie-Schnittstellen üblich sind. Genaue Spezifikationen können je nach Anwendung und nachfolgendem Steckverbinder variieren, aber für typische Anwendungen sind diese Stiftleisten robust genug. |
| Montageart | Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten. |
Anwendungsbereiche und Implementierung
Die MPE 088-2-020 Stiftleisten mit ihrem 2,54 mm Rastermaß und der gewinkelten Ausführung sind universell einsetzbar. In der Prototypenentwicklung eignen sie sich hervorragend zum schnellen Aufbau von Schaltungen mit Breadboards oder zur temporären Verbindung von Modulen. Für Embedded-Systeme und IoT-Geräte bieten sie eine stabile Schnittstelle zur Anbindung von Sensoren, Aktoren oder externen Prozessoren. Industrielle Steuerungen, Messgeräte und Automatisierungslösungen profitieren von der robusten und zuverlässigen Kontaktierung. Auch im Bereich der Medizintechnik und Laborausstattung, wo höchste Zuverlässigkeit und Präzision gefordert sind, finden diese Stiftleisten ihren Einsatz. Die gewinkelte Form ist zudem prädestiniert für den Einsatz auf Platinen, die direkt an Gehäusewände montiert werden oder wo eine nach unten gerichtete Kabelführung erforderlich ist, um Platz zu sparen und eine geordnete Verdrahtung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu MPE 088-2-020 – Stiftleisten 2,54 mm, 2X10, gewinkelt
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm, oft auch als 0,1 Zoll bezeichnet, ist ein internationaler Standard für den Abstand zwischen den Mittelpunkten benachbarter Pins auf einer Stiftleiste oder Buchsenleiste. Dieser Standard sorgt für eine hohe Kompatibilität zwischen verschiedenen Herstellern und Komponenten.
Für welche Art von Verbindungen sind diese gewinkelten Stiftleisten am besten geeignet?
Die gewinkelten Stiftleisten sind ideal für Situationen, in denen eine platzsparende Verdrahtung auf der Leiterplatte gewünscht ist. Sie ermöglichen eine Kabelführung im rechten Winkel zur Platine, was besonders in beengten Gehäusen oder bei vertikaler Montage nützlich ist.
Sind die Pins verzinnt oder vernickelt?
Obwohl die genaue Spezifikation je nach Charge variieren kann, werden die Pins von Stiftleisten wie der MPE 088-2-020 typischerweise mit einer Zinn- oder Nickelschicht überzogen. Dies dient dem Schutz vor Korrosion und verbessert die elektrische Leitfähigkeit sowie die Lötbarkeit.
Kann ich diese Stiftleisten einfach auf einer Standard-Lochrasterplatine montieren?
Ja, die MPE 088-2-020 Stiftleisten sind für die Durchsteckmontage (Through-Hole Technology) auf Leiterplatten konzipiert. Die Pins lassen sich durch die vorgebohrten Löcher einer Lochrasterplatine stecken und anschließend verlöten.
Wie viele Verbindungen kann ich mit dieser Stiftleiste herstellen?
Die Stiftleiste MPE 088-2-020 verfügt über eine 2x10er Konfiguration, was insgesamt 20 einzelne Pins bedeutet. Sie können also bis zu 20 separate elektrische Verbindungen damit realisieren.
Welche Art von Steckverbindern passen auf diese Stiftleisten?
Auf diese Stiftleisten mit einem Rastermaß von 2,54 mm passen standardmäßig Buchsenleisten (Header Sockets) mit demselben Rastermaß, Flachbandkabel-Steckverbinder (IDC-Steckverbinder) mit passender Belegung und Pin-Anzahl, sowie viele andere kompatible Steckertypen.
Wie beeinflusst die gewinkelte Form die Stabilität der Verbindung?
Die gewinkelte Form selbst beeinflusst nicht direkt die Stabilität der elektrischen Verbindung (wie z.B. den Übergangswiderstand). Sie optimiert jedoch die mechanische Integrität, indem sie eine geordnete Kabelführung ermöglicht und die Zugentlastung auf die Lötstellen am Platineboden verbessert, was indirekt zu einer stabileren Gesamtlösung beiträgt.
