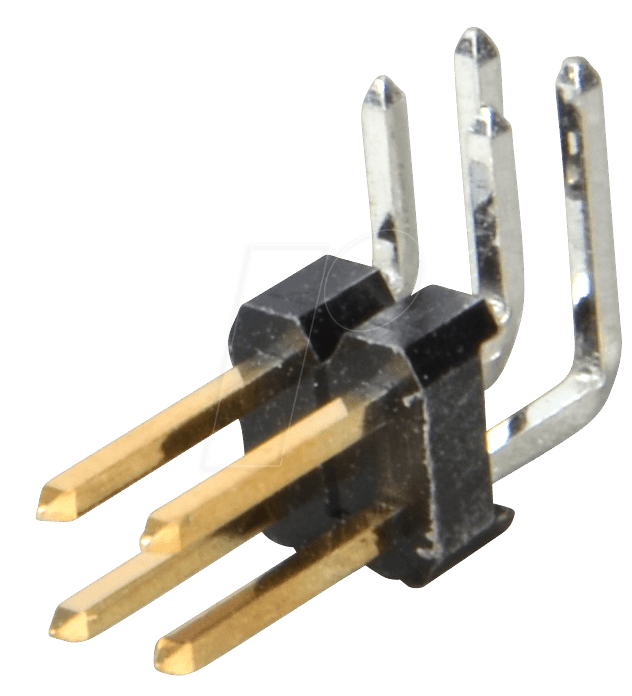

Maximale Konnektivität und Präzision: MPE 088-2-004 Stiftleisten 2,54 mm, 2×02, gewinkelt
Für Entwickler, Ingenieure und Hobbyisten, die Wert auf eine zuverlässige und platzsparende Signalübertragung legen, bieten die MPE 088-2-004 gewinkelten Stiftleisten mit einem Rastermaß von 2,54 mm und einer Konfiguration von 2×02 die ideale Lösung. Diese Komponenten sind darauf ausgelegt, eine stabile Verbindung zwischen Leiterplatten zu gewährleisten und gleichzeitig die vertikale Integration von Bauteilen zu ermöglichen, was sie zu einem unverzichtbaren Element in vielen elektronischen Projekten macht.
Innovative Lösung für platzkritische Anwendungen
In der Welt der Elektronikentwicklung ist Platz oft eine knappe Ressource. Die MPE 088-2-004 Stiftleisten adressieren dieses Problem durch ihr cleveres gewinkeltes Design. Anstatt einer direkten Verbindung, die oft zusätzlichen Platz beansprucht, ermöglichen diese Stiftleisten eine rechtwinklige Verbindung zwischen zwei Leiterplatten. Dies ist besonders vorteilhaft bei der Konstruktion von Gehäusen mit geringer Tiefe oder wenn mehrere Komponenten auf engstem Raum untergebracht werden müssen. Die Standardisierung des 2,54 mm Rastermaßes gewährleistet zudem eine breite Kompatibilität mit einer Vielzahl von Steckverbindern und Platinen, was den Integrationsprozess erheblich vereinfacht. Sie sind die überlegene Wahl gegenüber Standard-Stiftleisten, wenn vertikale Ausrichtung und Raumoptimierung im Vordergrund stehen.
Technische Exzellenz und Verarbeitungsqualität
Die MPE 088-2-004 Stiftleisten zeichnen sich durch ihre herausragende Materialwahl und präzise Fertigung aus. Die Kontakte bestehen typischerweise aus einer hochleitfähigen Kupferlegierung, die eine minimale Übergangswiderstandsfähigkeit sicherstellt und somit eine effiziente Signalübertragung garantiert. Eine sorgfältige Oberflächenveredelung, oft mit einer Tin- oder Goldbeschichtung, schützt die Kontakte vor Korrosion und Oxidation und erhöht die Lebensdauer sowie die Zuverlässigkeit der Verbindung, auch unter anspruchsvollen Umgebungsbedingungen. Das Gehäusematerial ist robust und thermisch stabil, um auch bei erhöhten Betriebstemperaturen seine Form und Integrität zu bewahren. Diese Kombination aus hochwertigen Materialien und präziser Fertigung macht die MPE 088-2-004 Stiftleisten zu einer langlebigen und vertrauenswürdigen Komponente für Ihre Elektronikprojekte.
Vielseitige Einsatzmöglichkeiten
Die MPE 088-2-004 gewinkelten Stiftleisten finden breite Anwendung in diversen elektronischen Systemen:
- Embedded Systems: Perfekt für die Verbindung von Steuerplatinen mit Sensoren, Aktoren oder Displaymodulen in kompakten Geräten.
- Prototyping und Entwicklung: Bieten eine flexible und wiederverwendbare Möglichkeit, verschiedene Schaltungsteile miteinander zu verbinden.
- Industrielle Automatisierung: Ermöglichen robuste Verbindungen in Steuerungs- und Überwachungssystemen.
- Audio- und Videotechnik: Ideal für Signalübertragungen zwischen einzelnen Modulen in professionellen Geräten.
- Haushaltsgeräte: Finden Einsatz in der internen Verkabelung von modernen Haushaltsgeräten.
- Telekommunikationsausrüstung: Gewährleisten zuverlässige Verbindungen in Netzwerkkomponenten.
Produktmerkmale im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller-Teilenummer | MPE 088-2-004 |
| Produkttyp | Stiftleiste, gewinkelt |
| Rastermaß (Pitch) | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 2 |
| Gesamtanzahl der Pins | 4 |
| Montageart | Löten (THT – Through-Hole Technology) |
| Kontaktmaterial | Hochleitfähige Kupferlegierung (typischerweise) |
| Oberflächenveredelung (Kontakte) | Verzinnte oder vergoldete Ausführung zur Korrosionsbeständigkeit und verbesserten Leitfähigkeit. |
| Gehäusematerial | Hochtemperaturbeständiger Kunststoff (z.B. PBT, PA), der Lötprozessen standhält und mechanische Stabilität bietet. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, abhängig vom spezifischen Gehäusematerial. |
| Elektrische Nennwerte | Ausgelegt für Standard-Signalströme, genaue Werte sind datenblattabhängig. |
| Isolationswiderstand | Hohe Isolation zwischen den Pins für zuverlässige Signalübertragung. |
Maximale Zuverlässigkeit durch präzise Konstruktion
Die gewinkelte Ausführung der MPE 088-2-004 Stiftleisten ist nicht nur ein Designmerkmal, sondern eine technische Notwendigkeit für viele moderne Elektronikdesigns. Die Präzision im Rastermaß von 2,54 mm stellt sicher, dass die Stiftleiste perfekt in die vorbereiteten Bohrungen auf der Leiterplatte passt und eine solide mechanische Verankerung beim Löten ermöglicht. Die beiden Reihen mit je zwei Pins (2×02) bieten eine überschaubare Anzahl von Anschlusspunkten, ideal für Schnittstellen mit geringerem Datenvolumen oder als flexible Anschlussmöglichkeit für spezifische Funktionen. Die durchdachte Geometrie der Pins und des Gehäuses minimiert das Risiko von Kurzschlüssen und stellt eine einfache Handhabung während des Bestückungsprozesses sicher. Für die Entwicklung von Geräten, bei denen jede Millimeter zählt und eine zuverlässige Signalintegrität unerlässlich ist, ist dieses Produkt eine exzellente Wahl.
Haltbarkeit und Beständigkeit für anspruchsvolle Umgebungen
Die Langlebigkeit elektronischer Komponenten ist ein entscheidender Faktor für die Zuverlässigkeit eines Produkts. Die MPE 088-2-004 Stiftleisten sind so konzipiert, dass sie auch in Umgebungen mit variierenden Temperaturen oder leichter Feuchtigkeit standhalten. Das Gehäusematerial ist chemisch inert und bietet Schutz vor vielen gängigen Lösungsmitteln, die bei der Leiterplattenreinigung verwendet werden könnten. Die Kontakte sind darauf ausgelegt, wiederholtes Stecken und Ziehen (sofern mit kompatiblen Steckern verwendet) zu überstehen, ohne signifikanten Verschleiß zu zeigen. Die Stabilität der Lötverbindung wird durch die Qualität des Gehäusematerials und die Passform der Anschlussbeine optimiert, was eine dauerhafte und sichere Verbindung gewährleistet.
Anwendungsbeispiele für eine optimierte Raumnutzung
Die gewinkelte Bauform der MPE 088-2-004 Stiftleisten eröffnet spezifische Vorteile bei der Leiterplattenlayout-Gestaltung. Stellen Sie sich eine Hauptsteuerplatine vor, die horizontal in einem Gehäuse montiert ist. Wenn nun ein Displaymodul oder ein Eingabepanel vertikal angebracht werden muss, kann die gewinkelte Stiftleiste diese beiden Platinen im rechten Winkel miteinander verbinden, ohne dass zusätzliche Kabel oder komplexe Adapter benötigt werden. Dies reduziert die interne Kabellänge, verbessert die elektromagnetische Verträglichkeit (EMV) durch kürzere Signalwege und vereinfacht die Montage. In kleinen, kompakten Geräten, wie z.B. tragbaren Sensoren oder eingebetteten Systemen in der Medizintechnik, ist diese Art der Verbindung oft der Schlüssel zur Realisierung eines funktionsfähigen und dennoch handlichen Produkts.
FAQ – Häufig gestellte Fragen zu MPE 088-2-004 – Stiftleisten 2,54 mm, 2X02, gewinkelt
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß (Pitch) bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Pins. Bei den MPE 088-2-004 Stiftleisten beträgt dieses 2,54 mm. Dieses Standardmaß ist entscheidend, da es die Kompatibilität mit einer breiten Palette von Steckverbindern und Leiterplatten garantiert. Es ermöglicht präzise und zuverlässige Verbindungen, da die Pins exakt in die korrespondierenden Bohrungen oder Pads passen.
Welche Vorteile bietet die gewinkelte Bauform gegenüber geraden Stiftleisten?
Die gewinkelte Bauform ermöglicht eine rechtwinklige Verbindung zwischen zwei Leiterplatten. Dies ist insbesondere in platzkritischen Anwendungen vorteilhaft, da es die vertikale Integration von Komponenten erlaubt und die Notwendigkeit von zusätzlichen Kabeln oder komplexen Verdrahtungen reduziert. Es trägt zur Kompaktheit des Gesamtsystems bei und kann die EMV-Eigenschaften verbessern.
Sind die MPE 088-2-004 Stiftleisten für hohe Ströme geeignet?
Die MPE 088-2-004 Stiftleisten sind primär für Signalübertragungen konzipiert. Ihre elektrische Belastbarkeit ist für typische Signalströme ausgelegt. Für Anwendungen, die sehr hohe Stromstärken erfordern, sind spezielle Leistungskontakte oder -leisten notwendig. Die genauen Strombelastungswerte entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Wie werden die MPE 088-2-004 Stiftleisten auf der Leiterplatte befestigt?
Diese Stiftleisten sind für die Through-Hole Technology (THT) ausgelegt. Das bedeutet, die Anschlussbeine werden durch vorgebohrte Löcher auf der Leiterplatte geführt und auf der gegenüberliegenden Seite verlötet. Diese Methode gewährleistet eine robuste und dauerhafte mechanische und elektrische Verbindung.
Welches Material wird typischerweise für die Kontakte verwendet und welche Beschichtung ist üblich?
Die Kontakte bestehen in der Regel aus einer hochleitfähigen Kupferlegierung, um einen geringen Übergangswiderstand zu gewährleisten. Üblich sind Oberflächenveredelungen wie Verzinnung oder Vergoldung. Die Verzinnung bietet einen guten Korrosionsschutz und ist kostengünstig. Eine Vergoldung bietet eine noch höhere Korrosionsbeständigkeit und Leitfähigkeit, was sie für anspruchsvollere Umgebungen oder bei häufigem Stecken und Trennen geeignet macht.
Wie beeinflusst die gewinkelte Bauform die Montage auf der Leiterplatte?
Die Montage erfolgt wie bei geraden Stiftleisten durch das Stecken der Anschlussbeine in die Bohrungen der Leiterplatte. Die gewinkelte Form erfordert lediglich, dass die Leiterplatte, an der die Stiftleiste befestigt wird, entsprechend positioniert ist, um die gewünschte rechtwinklige Ausrichtung der Verbindung zu ermöglichen. Der Lötprozess bleibt dabei unverändert.
Sind die MPE 088-2-004 Stiftleisten für den Einsatz in rauen Umgebungsbedingungen geeignet?
Das Gehäusematerial, typischerweise ein Hochtemperaturkunststoff, bietet Beständigkeit gegen Wärme und viele Chemikalien. Die Kontakte sind mit Korrosionsschutzschichten versehen. Für extrem raue Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Chemikalien, starke Vibrationen) sollten jedoch spezifische, für solche Bedingungen entwickelte Steckverbinder in Betracht gezogen werden. Die MPE 088-2-004 Stiftleisten sind jedoch für eine breite Palette industrieller und kommerzieller Anwendungen gut gerüstet.
