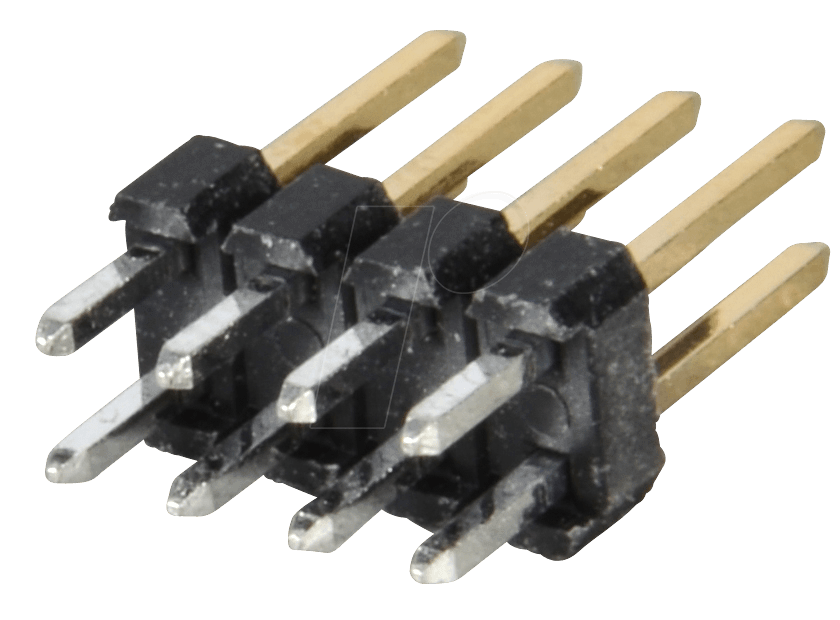

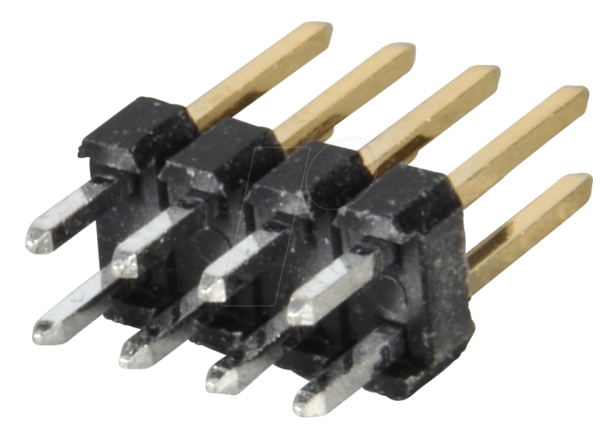

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MPE 087-2-008 – Stiftleisten 2,54 mm, 2X04, gerade
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Signalübertragung und zur einfachen Montage Ihrer elektronischen Komponenten? Die MPE 087-2-008 Stiftleisten mit einem Rastermaß von 2,54 mm und einer 2×04-poligen, geraden Konfiguration sind speziell für Entwickler, Hobbyisten und professionelle Anwender konzipiert, die höchste Ansprüche an ihre Schaltungstechnik stellen. Diese Stiftleisten bieten eine stabile und sichere Steckverbindung, die unerlässlich für die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Geräte und Prototypen ist. Sie eliminieren Wackelkontakte und sorgen für eine klare und eindeutige Kontaktierung.
Die Überlegenheit der MPE 087-2-008 Stiftleisten
Im Vergleich zu weniger robusten oder schlecht gefertigten Alternativen zeichnen sich die MPE 087-2-008 Stiftleisten durch ihre herausragende Qualität und Präzision aus. Das exakte Rastermaß von 2,54 mm gewährleistet eine Kompatibilität mit einer breiten Palette von Leiterplatten und Steckverbindern, die in der Elektronikindustrie standardisiert sind. Die gerade 2×04-polige Anordnung ermöglicht eine effiziente Nutzung des Platzes auf der Platine und bietet gleichzeitig ausreichend Spielraum für die Verkabelung. Die verwendeten Materialien sind sorgfältig ausgewählt, um eine optimale elektrische Leitfähigkeit und mechanische Stabilität über einen langen Zeitraum zu gewährleisten. Dies macht die MPE 087-2-008 zur idealen Wahl für anspruchsvolle Anwendungen, bei denen Ausfälle keine Option sind.
Technische Spezifikationen und Konstruktionsmerkmale
Die MPE 087-2-008 Stiftleisten sind darauf ausgelegt, eine maximale Performance und Zuverlässigkeit in Ihrer Schaltung zu bieten. Die präzise Fertigung jedes einzelnen Stifts und des Gehäuses gewährleistet eine exakte Passform und sichere Verbindung. Die gerade Ausführung vereinfacht die Montage auf Standard-Lochrasterschaltungen und ermöglicht eine intuitive Bestückung.
- Präzises Rastermaß: 2,54 mm für universelle Kompatibilität mit Standard-Stecksystemen und Leiterplatten.
- Anzahl der Pole: 2×04, was eine klare und effiziente Kontaktierung von bis zu acht Signalen ermöglicht.
- Bauform: Gerade Stiftleiste, optimiert für die vertikale Montage auf Leiterplatten.
- Kontaktmaterial: Hochwertige Legierungen mit exzellenter Leitfähigkeit und Korrosionsbeständigkeit für dauerhaft zuverlässige Verbindungen.
- Isolationsmaterial: Robustes und hitzebeständiges Polyamid oder vergleichbares Hochleistungskunststoff, das eine sichere elektrische Trennung gewährleistet und mechanischen Belastungen standhält.
- Robuste Konstruktion: Langlebig und widerstandsfähig gegenüber Umwelteinflüssen und mechanischer Beanspruchung im Einsatz.
Umfassende Produktinformationen im Detail
Die MPE 087-2-008 Stiftleisten sind mehr als nur ein einfacher Steckverbinder; sie sind ein integraler Bestandteil für die Zuverlässigkeit Ihrer elektronischen Schaltungen. Die Konstruktion mit einem Rastermaß von 2,54 mm ist ein international etablierter Standard, der eine nahtlose Integration in bestehende oder neue Designs ermöglicht. Dies bedeutet, dass Sie sich keine Gedanken über Kompatibilitätsprobleme machen müssen und sofort mit Ihrer Entwicklung fortfahren können.
Die 2×04-polige Anordnung ist eine bewährte Konfiguration, die eine effiziente Raumnutzung auf der Leiterplatte erlaubt, ohne die Handhabung oder die Lötbarkeit zu beeinträchtigen. Gerade Stiftleisten werden bevorzugt, wenn eine direkte Verbindung zu anderen Komponenten oder eine einfache Montage von Kabeln mit passenden Gegenstücken gewünscht wird. Die Stifte selbst sind aus einer hochwertigen Legierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit aufweist und gleichzeitig resistent gegen Oxidation und Korrosion ist. Dies stellt sicher, dass die Signalintegrität über die gesamte Lebensdauer des Produkts erhalten bleibt.
Das Isolationsmaterial, typischerweise ein technischer Kunststoff wie Polyamid (PA) oder ein ähnliches Hochleistungspolymer, bietet hervorragende dielektrische Eigenschaften. Es schützt vor Kurzschlüssen, hält Temperaturen stand, die bei Lötvorgängen oder im Betrieb auftreten können, und ist mechanisch stabil genug, um Vibrationen und Stoßbelastungen zu widerstehen. Die präzise Fertigung jedes einzelnen Elements der Stiftleiste, von den Stiften bis hin zum Gehäuse, garantiert eine konsistente Qualität und Leistung, die Sie von einer professionellen Lösung erwarten.
Die Einsatzmöglichkeiten dieser Stiftleisten sind äußerst vielfältig. Sie finden Anwendung in:
- Prototypenentwicklung: Ideal für den schnellen Aufbau und Test von Schaltungen, bei denen Flexibilität und einfache Austauschbarkeit im Vordergrund stehen.
- Industrielle Steuerungen: Zur Verbindung von Sensoren, Aktoren und Steuermodulen in Automatisierungssystemen.
- Embedded Systems: Zur Anbindung von Mikrocontrollern an Peripheriegeräte und Debugging-Schnittstellen.
- Audio- und Videotechnik: Als Anschluss für interne Signalwege oder zur Modularisierung von Geräten.
- Hobbyelektronik: Eine zuverlässige Wahl für anspruchsvolle Maker-Projekte und Modifikationen.
Die Wahl der MPE 087-2-008 Stiftleisten bedeutet eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Projekte. Sie minimieren das Risiko von Verbindungsproblemen und gewährleisten eine saubere und professionelle Ausführung Ihrer Schaltungen.
Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer (MPN) | MPE 087-2-008 |
| Produkttyp | Stiftleiste, gerade |
| Rastermaß (Pitch) | 2,54 mm |
| Anzahl der Pole | 2 Reihen x 4 Pole (2×04) |
| Bauform | Gerade (Straight) |
| Kontaktmaterial | Hochleitfähige Metalllegierung (z.B. Messing, Phosphorbronze) mit galvanischer Beschichtung für Korrosionsschutz und verbesserte Leitfähigkeit. |
| Isolationsmaterial | Hochtemperatur-thermoplast (z.B. Polyamid PA, PBT) für gute mechanische Festigkeit, elektrische Isolation und thermische Beständigkeit. |
| Betriebstemperaturbereich | Typisch -40°C bis +105°C, abhängig vom genauen Isolationsmaterial und Anwendung. |
| Elektrische Belastbarkeit | Ausgelegt für typische Signalströme und Spannungen im Bereich der Kleinspannungselektronik. Spezifische Werte sind je nach Hersteller und Materialzusammensetzung zu prüfen, liegen aber üblicherweise im Bereich von 1A bis 3A bei angemessener Temperatur. |
| Mechanische Belastbarkeit | Hohe Steckzyklen-Lebensdauer (oft >100 Zyklen) durch robuste Stift- und Buchsenkonstruktion. |
| Farbe des Gehäuses | Typischerweise Schwarz oder Natur/Beige, was eine standardisierte Ästhetik bietet. |
Anwendungsbereiche und Integration
Die MPE 087-2-008 Stiftleisten sind ein Eckpfeiler für jede Art von Elektronikentwicklung, die eine präzise und dauerhafte elektrische Verbindung erfordert. Ihre universelle Kompatibilität dank des 2,54 mm Rasters macht sie zu einer Standardkomponente in Laboratorien und Werkstätten weltweit. Die gerade 2×04-Konfiguration ist besonders wertvoll, wenn Sie auf einer Leiterplatte mehrere Signale gebündelt führen oder eine klare Schnittstelle für externe Module schaffen möchten.
In industriellen Anwendungen, wo Robustheit und Verlässlichkeit entscheidend sind, bieten diese Stiftleisten eine solide Grundlage für Steuerungsaufgaben. Sie können verwendet werden, um Sensordaten aufzunehmen, Befehle an Aktuatoren zu senden oder interne Kommunikationsbusse zu realisieren. Die einfache Steckverbindung erleichtert zudem Wartungsarbeiten und den Austausch von Komponenten, was die Ausfallzeiten reduziert.
Für die schnelle Prototypenentwicklung sind sie unverzichtbar. Sie ermöglichen ein schnelles Aufbauen und Umbauen von Schaltungen auf Breadboards oder mit Hilfe von Prototypenplatinen. Die klare Pinbelegung reduziert Fehlerquellen und beschleunigt den Entwicklungszyklus. Dies gilt gleichermaßen für die Maker-Community, wo die MPE 087-2-008 Stiftleisten eine professionelle Basis für kreative Projekte bieten.
Die Integration in bestehende Designs ist dank des Standardrasters unkompliziert. Die Stiftleisten können entweder direkt auf eine Leiterplatte gelötet oder durch entsprechende Buchsenleisten auf einer Kabelseite verbunden werden. Dies bietet maximale Flexibilität bei der Verkabelung und Montage Ihrer elektronischen Systeme.
Häufig gestellte Fragen zu MPE 087-2-008 – Stiftleisten 2,54 mm, 2X04, gerade
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß, auch Pitch genannt, bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Pins oder Kontakte einer Stiftleiste oder Buchsenleiste. Das Rastermaß von 2,54 mm ist ein internationaler Standard in der Elektronikindustrie und stellt sicher, dass diese Stiftleiste mit einer Vielzahl von Standard-Steckverbindern und Leiterplattendesigns kompatibel ist. Eine präzise Einhaltung dieses Maßes ist entscheidend für eine problemlose physische und elektrische Verbindung.
Für welche Arten von Anwendungen sind diese Stiftleisten am besten geeignet?
Die MPE 087-2-008 Stiftleisten eignen sich hervorragend für eine breite Palette von Anwendungen, einschließlich der Prototypenentwicklung, industrieller Steuerungs- und Automatisierungssysteme, Embedded Systems, Hobbymaker-Projekte sowie für interne Verbindungen in Audio-, Video- und anderen elektronischen Geräten. Ihre Zuverlässigkeit und das Standardraster machen sie universell einsetzbar.
Wie werden diese Stiftleisten normalerweise montiert?
Diese Stiftleisten sind für die Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert. Sie werden durch die vorgebohrten Löcher der Leiterplatte gesteckt und anschließend auf der anderen Seite angelötet. Für flexible Verbindungen können sie auch mit passenden Buchsenleisten (Header-Buchsen) verbunden werden, die dann an Kabeln montiert sind.
Welche Vorteile bietet die gerade Bauform gegenüber einer gewinkelten?
Die gerade Bauform ist ideal für die vertikale Montage auf der Leiterplatte, was Platz spart und eine einfache Anbindung von Kabeln oder anderen Komponenten von oben ermöglicht. Gewinkelte Stiftleisten werden hingegen verwendet, wenn eine horizontale Verbindung oder eine Richtungsänderung des Signalwegs erforderlich ist. Die gerade Form ist oft einfacher zu handhaben und bietet eine direktere Verbindung.
Aus welchem Material sind die Pins gefertigt und welche Vorteile bietet das?
Die Pins sind typischerweise aus einer hochleitfähigen Metalllegierung, wie z.B. Messing oder Phosphorbronze, gefertigt. Diese werden oft mit einer galvanischen Beschichtung (z.B. Zinn, Nickel oder Gold) versehen. Diese Materialien und Beschichtungen gewährleisten eine ausgezeichnete elektrische Leitfähigkeit für minimale Signalverluste, hohe Korrosionsbeständigkeit für Langlebigkeit und eine gute mechanische Härte für eine zuverlässige Steckverbindung über viele Zyklen.
Wie viele Kontakte hat die MPE 087-2-008 Stiftleiste insgesamt?
Die Bezeichnung 2×04 bedeutet, dass die Stiftleiste über zwei Reihen mit jeweils vier Kontakten verfügt. Insgesamt bietet die MPE 087-2-008 Stiftleiste also 8 (2 mal 4) einzelne Anschlusskontakte für Ihre Schaltung.
Sind diese Stiftleisten für hohe Stromstärken oder Spannungen geeignet?
Die MPE 087-2-008 Stiftleisten sind primär für Signalübertragungen und geringe bis mittlere Stromstärken im Bereich der Kleinspannungselektronik konzipiert. Die genauen Spezifikationen bezüglich Strom- und Spannungsbelastbarkeit hängen vom genauen Material und der Beschaffenheit ab, liegen aber typischerweise im Bereich von 1 Ampere bis 3 Ampere bei sachgemäßer Anwendung und Kühlung. Für Hochstromanwendungen sind spezielle Leistungskontakte oder -steckverbinder erforderlich.
