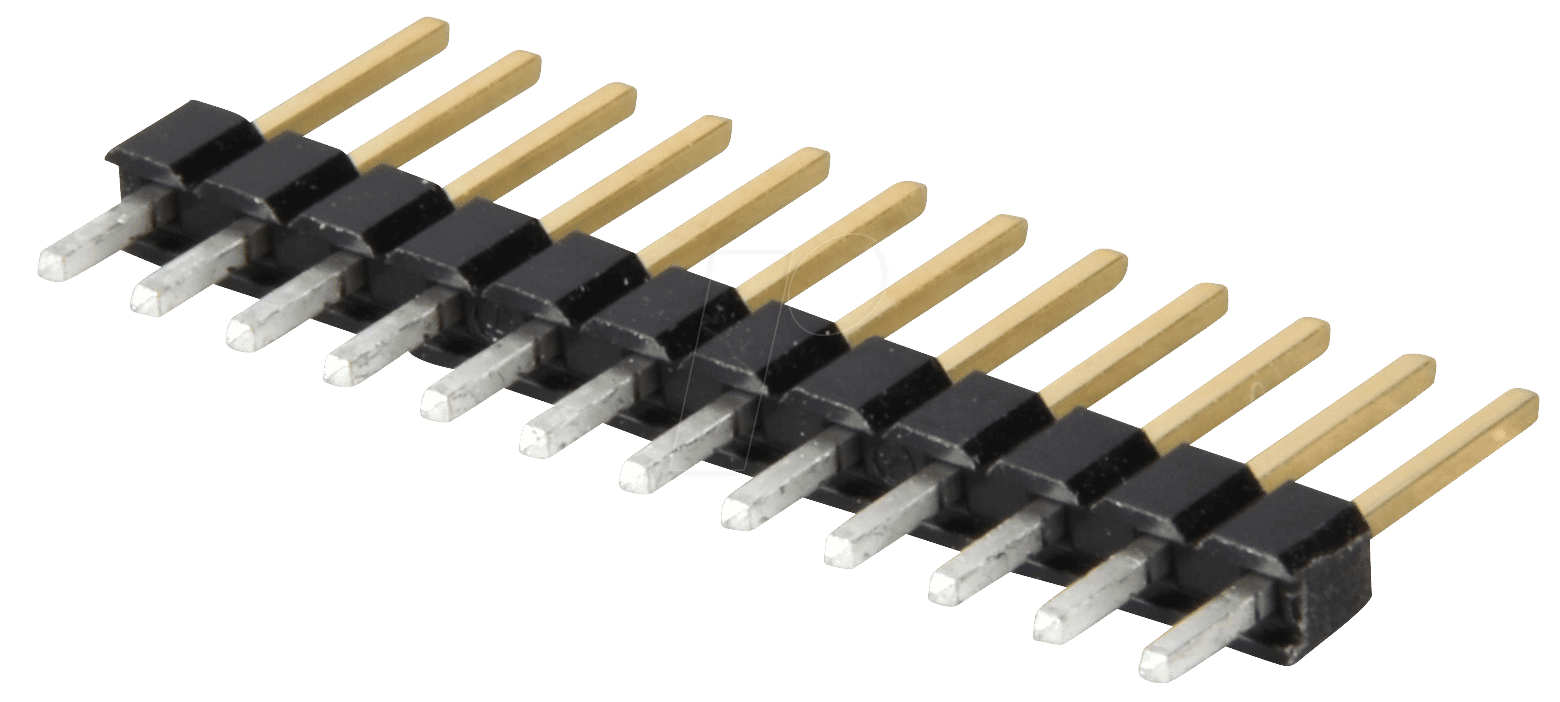

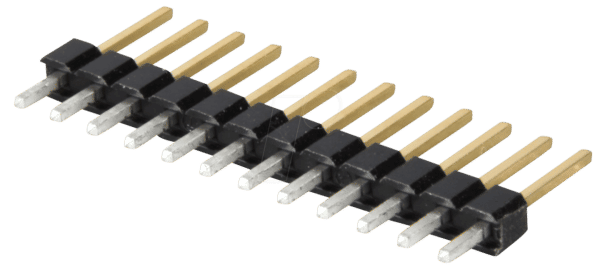

Optimale Verbindungslösungen für Elektronikprojekte: MPE 087-1-012 – Stiftleisten 2,54 mm, 1X12, gerade
Sie suchen nach einer zuverlässigen und präzisen Verbindungskomponente für Ihre Elektronikentwicklung oder Reparaturprojekte? Die MPE 087-1-012 Stiftleiste mit einem Rastermaß von 2,54 mm und einer 1×12-Konfiguration, in gerader Ausführung, ist die ideale Lösung für anspruchsvolle Anwendungen, bei denen es auf exakte Signalübertragung und einfache Montage ankommt. Entwickelt für Bastler, Ingenieure und professionelle Anwender, bietet diese Stiftleiste eine robuste und wartungsarme Schnittstelle zur Verknüpfung von Leiterplatten, Sensoren und anderen elektronischen Modulen.
Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die MPE 087-1-012 Stiftleiste zeichnet sich durch ihr präzises Rastermaß von 2,54 mm aus. Dieses Standardmaß ist in der Elektronikindustrie weit verbreitet und ermöglicht eine nahtlose Kompatibilität mit einer Vielzahl von Buchsenleisten, Dupont-Steckern und anderen kompatiblen Komponenten. Die gerade Ausrichtung der Pins ist essentiell für Anwendungen, bei denen eine flache und platzsparende Montage auf einer Leiterplatte erforderlich ist, wie beispielsweise in flachen Gehäusen oder bei der Verbindung von Komponenten auf engstem Raum. Die robuste Konstruktion gewährleistet eine sichere und dauerhafte Verbindung, die mechanischer Belastung und Vibrationen standhält. Im Gegensatz zu weniger standardisierten oder qualitativ minderwertigen Alternativen minimiert die präzise Fertigung dieser Stiftleiste Übergangswiderstände und Signalverfälschungen, was für die Integrität Ihrer elektronischen Schaltungen von entscheidender Bedeutung ist.
Vorteile der MPE 087-1-012 Stiftleiste auf einen Blick
- Hohe Anschlussdichte: Mit 12 Pins auf einer einzelnen Reihe ermöglicht die Stiftleiste eine effiziente Nutzung des verfügbaren Platzes auf Ihrer Leiterplatte.
- Standardisiertes Rastermaß: Das 2,54 mm Rastermaß sorgt für universelle Kompatibilität mit zahlreichen anderen Elektronikkomponenten.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, bietet die Stiftleiste eine lange Lebensdauer und Zuverlässigkeit, auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Die gerade Pin-Konfiguration erleichtert das Einlöten und die mechanische Befestigung auf Leiterplatten.
- Optimale Signalintegrität: Präzise gefertigte Pins minimieren Signalverluste und Übergangswiderstände für eine klare und störungsfreie Datenübertragung.
- Vielseitige Einsatzmöglichkeiten: Ideal für Prototyping, Debugging, modulare Schaltungsaufbauten und die Verbindung von Peripheriegeräten.
- Kosteneffiziente Lösung: Bietet eine kostengünstige Möglichkeit, standardisierte und zuverlässige Verbindungen in Ihren Projekten zu realisieren.
Technische Spezifikationen und Materialgüte
Die MPE 087-1-012 Stiftleiste wurde entwickelt, um den Anforderungen moderner Elektronikentwicklungen gerecht zu werden. Die Auswahl der Materialien spielt eine entscheidende Rolle für die Langlebigkeit und Leistungsfähigkeit von elektrischen Verbindungselementen. Die Pins bestehen in der Regel aus einer Kupferlegierung, die für ihre hervorragende Leitfähigkeit bekannt ist. Diese wird anschließend oft mit einer Hartvergoldung oder einer alternativen Beschichtung versehen, um Korrosion zu verhindern und eine stabile, niederohmige Kontaktfläche über einen langen Zeitraum zu gewährleisten. Das Gehäusematerial, oft ein thermoplastischer Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid), bietet eine hohe mechanische Festigkeit, Temperaturbeständigkeit und elektrische Isolation. Diese Eigenschaften sind unerlässlich, um die Integrität der Verbindung auch bei erhöhten Betriebstemperaturen oder in Umgebungen mit wechselnden klimatischen Bedingungen zu gewährleisten.
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Teilenummer | MPE 087-1-012 |
| Produkttyp | Stiftleiste |
| Rastermaß | 2,54 mm |
| Anzahl der Reihen | 1 |
| Anzahl der Pins pro Reihe | 12 |
| Ausrichtung | Gerade (für Montage auf Leiterplatte) |
| Material Pins | Kupferlegierung mit hochleitfähiger Beschichtung (typischerweise vergoldet oder verzinnt) zur Korrosionsbeständigkeit und Optimierung der Kontaktgüte. |
| Material Gehäuse | Hochtemperatur-Thermoplast (z.B. PBT oder PA) für ausgezeichnete mechanische Stabilität, elektrische Isolation und Flammwidrigkeit. |
| Maximale Nennspannung | Diese Stiftleisten sind für die Signalübertragung und Niederspannungsanwendungen konzipiert. Die genaue Nennspannung hängt vom spezifischen Anwendungsfall und der Isolationslänge der angeschlossenen Buchsenleiste ab, liegt aber typischerweise im Bereich von 100V bis 250V für Standardanwendungen. |
| Maximale Strombelastbarkeit pro Pin | Die Strombelastbarkeit hängt von der Pin-Geometrie und dem Material ab. Für 2,54 mm Rastermaße liegt diese typischerweise zwischen 1A und 3A, was für die meisten Signal- und Steueranwendungen ausreichend ist. Für höhere Stromanwendungen sind spezielle Steckverbinder erforderlich. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, abhängig vom Gehäusematerial und der thermischen Belastung. |
| Montageart | Lötbar auf Standard-Leiterplatten mit 2,54 mm Pin-Pitch. |
| Zulassungen und Normen | Entwickelt in Übereinstimmung mit gängigen Industriestandards für elektronische Steckverbinder (z.B. RoHS-konform). Spezifische UL, CE-Zertifizierungen sind für einzelne Bauteile oder Baugruppen möglich und sollten ggf. separat geprüft werden. |
Anwendungsgebiete: Wo die MPE 087-1-012 Stiftleiste überzeugt
Die MPE 087-1-012 Stiftleiste ist eine universell einsetzbare Komponente, die in einer Vielzahl von elektronischen Projekten und Systemen ihren Platz findet. Ihre primäre Funktion besteht darin, eine standardisierte und zuverlässige Schnittstelle für den Anschluss von Modulen, Sensoren, Displays oder anderen Peripheriegeräten an eine Hauptleiterplatte zu bieten. Dies ist besonders vorteilhaft beim Prototyping, da es ermöglicht, verschiedene Komponenten schnell und unkompliziert auszutauschen und zu testen, ohne die Hauptplatine neu bestücken zu müssen. In industriellen Steuerungen wird sie häufig zur Anbindung von Sensoren für Temperatur, Druck, Feuchtigkeit oder zur Steuerung von Aktoren eingesetzt. In der Robotik und im Maker-Bereich ist sie ein unverzichtbarer Bestandteil für den Aufbau modularer Systeme, bei denen verschiedene Sensoren und Motoren an Mikrocontroller wie Arduino oder Raspberry Pi angeschlossen werden.
Auch in der Messtechnik und im Laborbereich spielt die MPE 087-1-012 Stiftleiste eine wichtige Rolle. Sie ermöglicht den einfachen Anschluss von Messsonden oder die Erweiterung von Testaufbauten. Die gerade Ausführung ist ideal für den Einsatz auf schmalen Leiterplatten oder dort, wo die Komponenten flach montiert werden müssen, um Platz zu sparen. Dies ist beispielsweise in kompakten IoT-Geräten, eingebetteten Systemen oder bei der Aufrüstung bestehender Geräte mit neuen Funktionen der Fall. Die durchgängige Qualität und die präzise Fertigung der MPE 087-1-012 Stiftleiste garantieren eine stabile und verlustfreie Signalübertragung, was gerade bei empfindlichen Sensordaten oder schnellen digitalen Signalen unerlässlich ist.
Häufig gestellte Fragen (FAQ)
Was ist das Besondere an dem Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm ist ein internationaler Standard in der Elektronikindustrie. Es wird oft als 1/10 Zoll bezeichnet und ermöglicht eine hohe Kompatibilität zwischen verschiedenen Steckverbindern, Leiterplatten und Bauteilen. Dies bedeutet, dass die MPE 087-1-012 Stiftleiste mit einer breiten Palette von Buchsenleisten, Kabelsteckern und anderen Komponenten mit dem gleichen Rastermaß verbunden werden kann.
Für welche Art von Anwendungen ist die gerade Ausführung dieser Stiftleiste am besten geeignet?
Die gerade Ausführung der MPE 087-1-012 Stiftleiste ist ideal für Anwendungen, bei denen die Stiftleiste direkt auf die Oberfläche einer Leiterplatte gelötet wird und die Pins senkrecht zur Platine stehen. Dies ist typisch für den Anschluss von Komponenten, die flach auf der Leiterplatte montiert werden müssen, oder wenn die Platzverhältnisse auf der Platine begrenzt sind. Sie eignet sich hervorragend für Gehäuse mit geringer Bauhöhe oder für die Verbindung von direkt aufeinander montierten Leiterplatten.
Wie unterscheidet sich die MPE 087-1-012 Stiftleiste von anderen Verbindungskomponenten?
Die MPE 087-1-012 Stiftleiste bietet eine Kombination aus standardisiertem Design, hochwertiger Materialverarbeitung und präziser Fertigung, die sie von einfacheren oder weniger standardisierten Lösungen abhebt. Die Verwendung von Kupferlegierungen mit optimierter Beschichtung und thermoplastischen Gehäusen gewährleistet eine hohe Leitfähigkeit, Korrosionsbeständigkeit und mechanische Stabilität, was zu einer längeren Lebensdauer und zuverlässigeren Signalübertragung führt. Dies ist besonders wichtig, um Signalverluste und Übergangswiderstände zu minimieren.
Welche Strombelastbarkeit und Spannungsfestigkeit kann ich erwarten?
Die MPE 087-1-012 Stiftleiste ist primär für Signalübertragungs- und Niederspannungsanwendungen konzipiert. Die typische Strombelastbarkeit pro Pin liegt im Bereich von 1A bis 3A, was für die meisten Steuerungs-, Sensor- und Kommunikationsaufgaben ausreicht. Die Nennspannung liegt üblicherweise zwischen 100V und 250V, abhängig von der Isolationslänge und dem Anwendungsfall. Für Hochstrom- oder Hochspannungsanwendungen sind spezielle Steckverbinder erforderlich.
Ist die MPE 087-1-012 Stiftleiste RoHS-konform?
Die MPE 087-1-012 Stiftleiste wird gemäß den RoHS-Richtlinien (Restriction of Hazardous Substances) hergestellt. Dies bedeutet, dass sie frei von bestimmten schädlichen Substanzen wie Blei, Quecksilber, Cadmium und anderen ist, was sie zu einer umweltfreundlicheren und sichereren Wahl für Ihre Elektronikprojekte macht.
Wie wird die Lebensdauer dieser Stiftleiste beeinflusst?
Die Lebensdauer der MPE 087-1-012 Stiftleiste wird maßgeblich durch die Qualität der verwendeten Materialien, die Präzision der Fertigung und die Betriebsbedingungen beeinflusst. Die robuste Kupferlegierung mit schützender Beschichtung minimiert Abnutzung und Korrosion an den Kontaktflächen, während das hochtemperaturfeste Gehäuse eine gute mechanische Integrität auch unter thermischer Belastung gewährleistet. Eine korrekte Montage und die Einhaltung der maximal zulässigen Strom- und Spannungswerte tragen ebenfalls zur Verlängerung der Lebensdauer bei.
Kann ich diese Stiftleiste mit automatischen Bestückungsmaschinen verwenden?
Ja, die MPE 087-1-012 Stiftleiste ist in einer Form erhältlich, die für die Verwendung mit automatischen Bestückungsmaschinen (SMT- oder THT-Linien, je nach Ausführung) optimiert ist. Die präzise Pin-Anordnung und die standardisierten Abmessungen ermöglichen eine zuverlässige Erkennung und Platzierung durch Pick-and-Place-Systeme, was insbesondere bei der Serienfertigung von Elektronikprodukten von Vorteil ist.
