Präzision in der Logik: MOS 4093 – NAND-Gate für Ihre Schaltungsentwicklung
Das MOS 4093 – NAND-Gate, 2-Input, 3 … 20 V, DIP-14 ist die ideale Lösung für Entwickler und Hobbyisten, die zuverlässige und flexible digitale Logikbausteine für anspruchsvolle Schaltungsdesigns benötigen. Dieses integrierte Schaltkreiselement löst das Problem der präzisen Signalverarbeitung und -verknüpfung in komplexen elektronischen Systemen, wo bedingte Logik und Zustandssteuerung unerlässlich sind.
Leistungsfähigkeit und Vielseitigkeit des MOS 4093 NAND-Gates
Das MOS 4093 NAND-Gate zeichnet sich durch seine herausragende Leistungsfähigkeit und Vielseitigkeit aus, die es von Standardlösungen abhebt. Die breite Betriebsspannung von 3 bis 20 Volt ermöglicht den Einsatz in einer Vielzahl von Projekten, von Niedervolt-Anwendungen bis hin zu Systemen mit höheren Spannungsanforderungen. Diese Flexibilität reduziert die Notwendigkeit, separate Logikfamilien für unterschiedliche Spannungsbereiche zu verwenden, was die Designkomplexität und die Lagerhaltung vereinfacht. Die zweifache Eingangsfunktion ermöglicht die Implementierung grundlegender logischer Operationen, die das Fundament für komplexere Schaltungen bilden.
Vorteile des MOS 4093 NAND-Gates
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet das MOS 4093 NAND-Gate eine konsistente und fehlerfreie Funktionsweise, die für die Stabilität Ihrer Schaltungen von entscheidender Bedeutung ist.
- Erweiterte Betriebsspannungsspanne: Die Fähigkeit, im Bereich von 3 bis 20 Volt zu arbeiten, bietet beispiellose Flexibilität bei der Integration in verschiedene elektronische Umgebungen und minimiert Designkompromisse.
- Energieeffizienz: Die CMOS-Technologie (Complementary Metal-Oxide-Semiconductor), die hinter diesem Baustein steht, ermöglicht einen geringen Stromverbrauch, insbesondere im Ruhezustand, was für batteriebetriebene Geräte und energiebewusste Designs von großem Vorteil ist.
- Störfestigkeit: Das Design des MOS 4093 bietet eine gute Immunität gegenüber externen elektrischen Störungen, was zu einer erhöhten Zuverlässigkeit in rauen Umgebungen führt.
- Einfache Integration: Der standardmäßige DIP-14 (Dual In-line Package) Sockel ermöglicht eine einfache Montage auf Prototyping-Boards und Leiterplatten und erleichtert die Handhabung während des Designs und der Bestückung.
- Grundlegender Baustein für komplexe Logik: Als universelles NAND-Gate bildet es die Basis für die Realisierung aller anderen booleschen Logikfunktionen, wie z.B. AND, OR, NOT, XOR, was es zu einem unverzichtbaren Element in jeder digitalen Schaltung macht.
Technische Spezifikationen und Anwendungsbereiche
Das MOS 4093 ist ein CMOS-Integrierter Schaltkreis, der vier unabhängige NAND-Gatter mit jeweils zwei Eingängen enthält. Diese Bausteine sind speziell dafür konzipiert, digitale Signale zu verarbeiten und logische Funktionen nach dem Prinzip der NAND-Operation auszuführen. Eine NAND-Operation liefert nur dann einen niedrigen Ausgangspegel (LOW), wenn alle ihre Eingänge auf einem hohen Pegel (HIGH) liegen. In allen anderen Konfigurationen ist der Ausgang auf einem hohen Pegel.
| Merkmal | Spezifikation |
|---|---|
| Typ | Logikgatter |
| Funktion | NAND-Gate |
| Anzahl Eingänge pro Gatter | 2 |
| Betriebsspannung (V_DD) | 3 V bis 20 V |

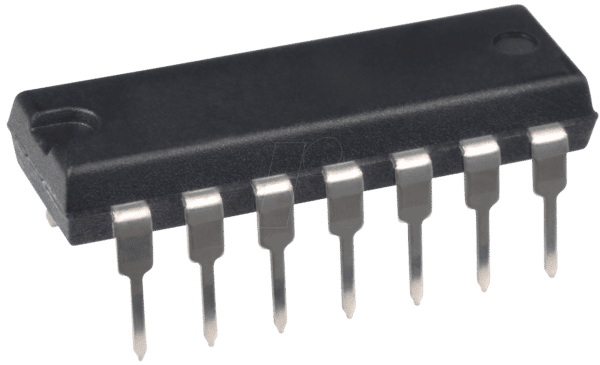

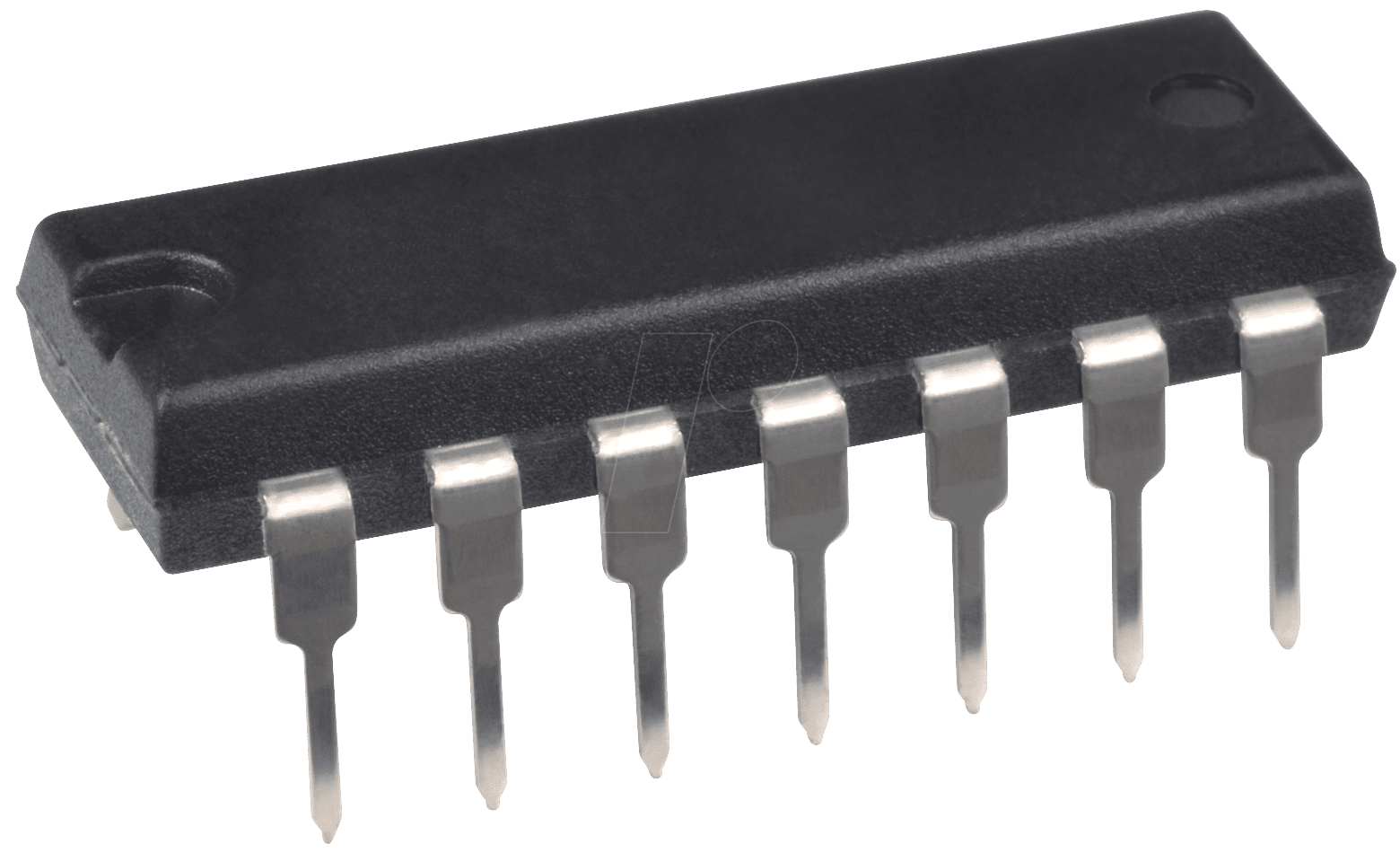

| Gehäuseform | DIP-14 (Dual In-line Package) |
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Temperaturbereich (Betrieb) | -55 °C bis +125 °C |
| Anzahl unabhängiger Gatter im IC | 4 |
Anwendungsbereiche des MOS 4093 NAND-Gates
Die Vielseitigkeit des MOS 4093 NAND-Gates eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Bereichen der Elektronik und Digitaltechnik:
- Steuerungslogik: Implementierung von Ein-/Ausgabesteuerungen, Zustandsmaschinen und Sequenzschaltern.
- Signalaufbereitung: Erzeugung von Taktgebern, Impulsformern und Signalverzögerungen.
- Arithmetische Schaltungen: Als Grundbaustein für die Realisierung von Addierern, Subtrahierern und anderen arithmetischen Logik-Einheiten.
- Speicherelemente: Aufbau von Flip-Flops und einfachen Speichern.
- Alarm- und Sicherheitssysteme: Erstellung von Logikschaltungen für Überwachungs- und Alarmsysteme, die auf spezifische Eingangsbedingungen reagieren.
- Industrielle Automatisierung: Integration in Steuerungs- und Überwachungssysteme für Produktionsanlagen.
- Lehr- und Forschungseinrichtungen: Ideal für Schulungszwecke, Prototypenentwicklung und wissenschaftliche Experimente im Bereich der Digitaltechnik.
Die logische Grundlage: Verständnis der NAND-Funktion
Die NAND-Funktion ist eine der fundamentalen booleschen Operationen. Ihre Wahrheitstabelle zeigt das Verhalten des Gatters klar auf:
- Wenn Eingang A = 0 und Eingang B = 0, dann Ausgang = 1.
- Wenn Eingang A = 0 und Eingang B = 1, dann Ausgang = 1.
- Wenn Eingang A = 1 und Eingang B = 0, dann Ausgang = 1.
- Wenn Eingang A = 1 und Eingang B = 1, dann Ausgang = 0.
Dies bedeutet, dass der Ausgang nur dann „LOW“ wird, wenn beide Eingänge „HIGH“ sind. Diese Eigenschaft macht das NAND-Gatter zu einem sogenannten „universellen Gatter“, da sich alle anderen elementaren Logikfunktionen (AND, OR, NOT) allein durch die Kombination von NAND-Gattern realisieren lassen. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten unterschiedlichen IC-Typen.
FAQ – Häufig gestellte Fragen zu MOS 4093 – NAND-Gate, 2-Input, 3 … 20 V, DIP-14
Was ist die Hauptfunktion eines NAND-Gates?
Ein NAND-Gate ist eine digitale Logikschaltung, deren Ausgang nur dann auf dem logisch niedrigen Pegel (LOW) liegt, wenn alle ihre Eingänge auf dem logisch hohen Pegel (HIGH) liegen. In allen anderen Fällen ist der Ausgang HIGH.
Für welche Anwendungen ist das MOS 4093 NAND-Gate besonders geeignet?
Das MOS 4093 ist ideal für alle Arten von digitalen Schaltungen, die logische Verknüpfungen erfordern. Dazu gehören Steuerlogiken, Taktgeneratoren, Signalaufbereitung, aber auch komplexere Schaltungen wie Flip-Flops und Arithmetik-Einheiten in Computern und anderen digitalen Systemen.
Kann ich das MOS 4093 NAND-Gate in Schaltungen mit unterschiedlichen Spannungsniveaus einsetzen?
Ja, das ist eine der Stärken des MOS 4093. Mit einer Betriebsspannungsbreite von 3 V bis 20 V ist es sehr flexibel und kann in einer breiten Palette von Schaltungsumgebungen eingesetzt werden, von Niederspannungsanwendungen bis hin zu solchen, die höhere Spannungen erfordern.
Welche Vorteile bietet die CMOS-Technologie des MOS 4093?
Die CMOS-Technologie bietet eine hohe Störfestigkeit und einen sehr geringen Stromverbrauch, insbesondere im Ruhezustand. Dies macht den Baustein energieeffizient und zuverlässig, selbst unter ungünstigen Umgebungsbedingungen.
Wie viele NAND-Gates sind in einem MOS 4093 IC enthalten?
Der MOS 4093 integriert vier unabhängige 2-Input NAND-Gates in einem einzigen DIP-14 Gehäuse. Dies ermöglicht die Implementierung von vier separaten logischen Funktionen mit nur einem Bauteil.
Ist der DIP-14 Sockel für den Einsatz auf Breadboards geeignet?
Ja, der DIP-14 (Dual In-line Package) Sockel ist der Standardformfaktor für Steckplatinen (Breadboards) und erleichtert somit das Prototyping und Testen von Schaltungen erheblich.
Kann das MOS 4093 als universelles Gatter verwendet werden?
Ja, wie alle NAND-Gates kann auch das MOS 4093 als universelles Gatter betrachtet werden, da sich damit alle anderen grundlegenden logischen Funktionen (AND, OR, NOT) realisieren lassen, was das Schaltungsdesign vereinfacht.
