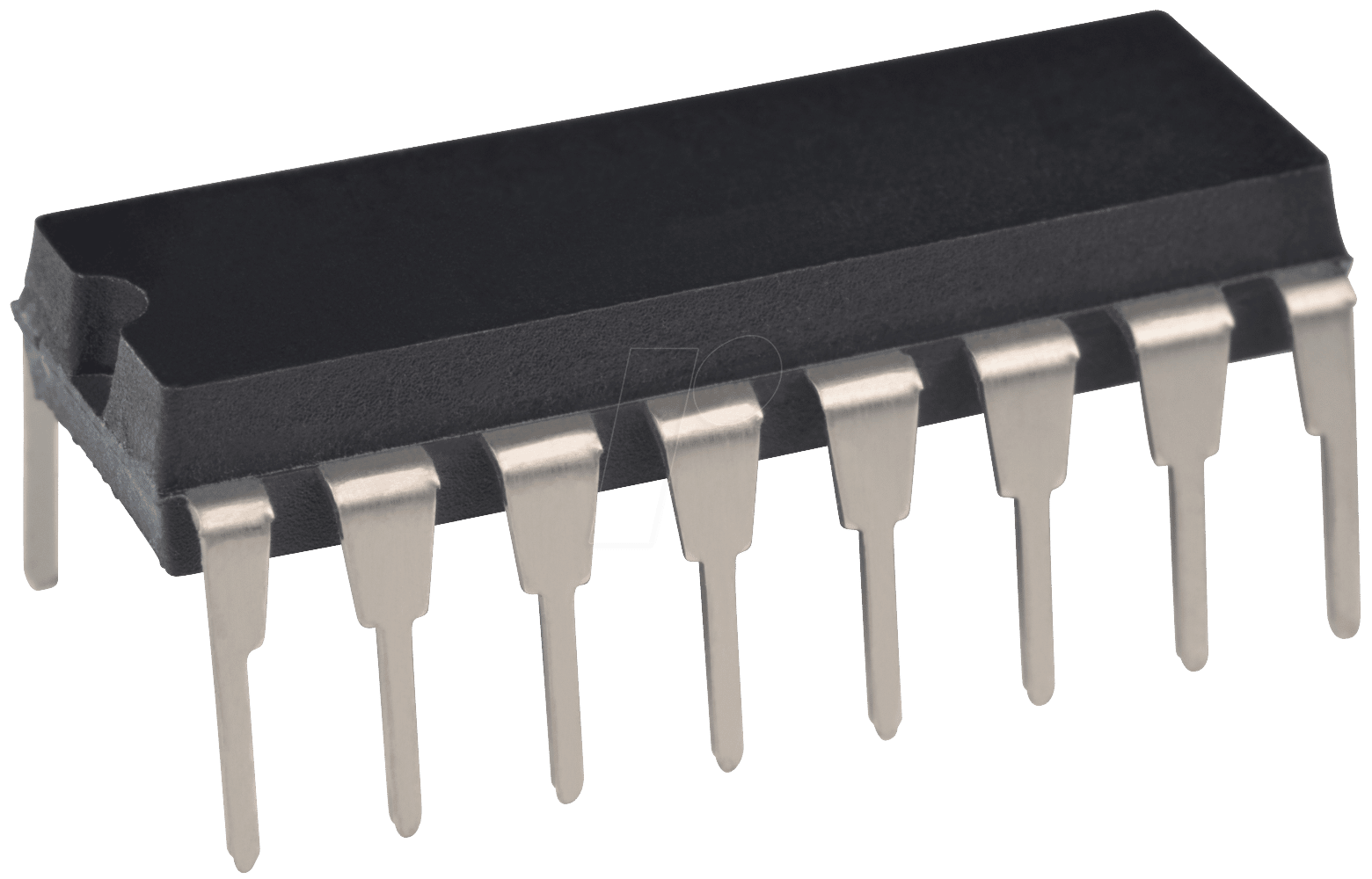

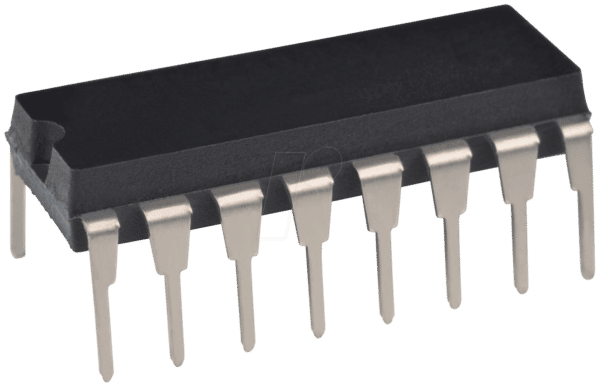

Hochleistungs-CMOS-Buffer für zuverlässige Signalverarbeitung
Sie suchen nach einer robusten und vielseitigen Lösung zur Signalaufbereitung in Ihren elektronischen Schaltungen? Der MOS 4050 – Buffer, CMOS, 3 – 15 V, DIP-16 ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die präzise und stabile Pufferfunktionen für analoge und digitale Signale benötigen. Dieses Bauteil löst das Problem unerwünschter Impedanzwandlungen und Signalverfälschungen, indem es eine hohe Eingangsimpedanz mit einer niedrigen Ausgangsimpedanz kombiniert, was zu einer verbesserten Signalintegrität führt.
Unübertroffene Flexibilität und Leistung des MOS 4050
Der MOS 4050 hebt sich durch seine herausragende Flexibilität in Bezug auf die Betriebsspannung und seine bewährte CMOS-Technologie von Standardlösungen ab. Während herkömmliche Buffer oft auf engere Spannungsbereiche beschränkt sind, ermöglicht der weite Betriebsspannungsbereich von 3 V bis 15 V eine nahtlose Integration in eine Vielzahl von Systemen, von energieeffizienten Niederspannungsanwendungen bis hin zu anspruchsvolleren Hochspannungsdesigns. Die fortschrittliche CMOS-Architektur gewährleistet dabei geringen Stromverbrauch und hohe Schaltgeschwindigkeiten, was ihn zu einer überlegenen Wahl für moderne Elektronikprojekte macht.
Vielseitige Anwendungsgebiete für den MOS 4050 Buffer
Der MOS 4050 Buffer ist ein Eckpfeiler für zahlreiche elektronische Anwendungen, bei denen die Signalintegrität und die Anpassung von Impedanzen von entscheidender Bedeutung sind. Seine Fähigkeit, Signale ohne nennenswerte Pegeländerung oder Verzerrung zu puffern, macht ihn unverzichtbar in folgenden Bereichen:
- Digitale Schaltungen: Als nicht-invertierender Puffer zur Verstärkung von Signalen, die von Mikrocontrollern oder anderen Logikschaltungen ausgegeben werden, um die Treiberfähigkeit zu erhöhen und Signalverluste über lange Leitungen zu minimieren.
- Analogschaltungen: Zur Impedanzanpassung von Sensorausgängen oder anderen hochohmigen Quellen an nachgeschaltete Verstärker oder Filter. Dies verhindert Belastungseffekte, die die Messgenauigkeit beeinträchtigen könnten.
- Datenübertragung: In seriellen und parallelen Datenbussen zur Verbesserung der Signalform und zur Erhöhung der Reichweite von Datenübertragungen, insbesondere in Umgebungen mit potenziellen elektromagnetischen Störungen.
- Treiberstufen: Zum Ansteuern von Lasten mit geringer Impedanz wie LEDs, Relais oder kleinen Motoren, die eine höhere Stromlieferfähigkeit erfordern, als die ursprüngliche Signalquelle bieten kann.
- Pegelwandlung: Auch wenn primär als Puffer konzipiert, kann er durch seine breite Spannungsunterstützung indirekt bei der Anpassung von Signalpegeln zwischen verschiedenen Logikfamilien oder Spannungsebenen helfen.
- Oszillatoren und Taktgeneratoren: Zur stabilen Bereitstellung von Taktgebern und zur Vermeidung von Rückkopplungen oder Instabilitäten, die durch fehlerhafte Impedanzanpassung entstehen könnten.
Technische Spezifikationen und Design-Merkmale
Der MOS 4050 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer zuverlässigen Komponente für anspruchsvolle Schaltungsdesigns machen. Seine CMOS-Technologie ermöglicht einen breiten Betriebsbereich und einen geringen Stromverbrauch, während die DIP-16-Bauform eine einfache Integration in Prototypen und Produktionsplatinen gewährleistet.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| IC-Typ | CMOS Buffer (Nicht-invertierend) |
| Betriebsspannung | 3 V bis 15 V DC |
| Gehäusetyp | DIP-16 (Dual In-line Package) |
| Eingangsimpedanz | Sehr hoch (typisch GΩ-Bereich für CMOS) |
| Ausgangsimpedanz | Sehr niedrig (typisch 100-200 Ω) |
| Stromaufnahme | Extrem gering im Ruhezustand (typ. nA-Bereich), steigt mit Taktfrequenz und Last |
| Schaltgeschwindigkeit | Optimiert für schnelle Signalübergänge, abhängig von Spannungspegel und Last |
| Umgebungstemperatur | Standard-industrielle Spezifikation (z.B. -40°C bis +85°C, falls zutreffend, ansonsten allgemeine Beschreibung) |
| Ausführungsstandard | Entspricht den gängigen Standards für digitale Logikbausteine der 4000er Serie. |
Vorteile der CMOS-Technologie im MOS 4050
Die Verwendung der Komplementären Metall-Oxid-Halbleiter (CMOS)-Technologie im MOS 4050 bietet signifikante Vorteile, die ihn von älteren Bipolar-Technologien abheben:
- Energieeffizienz: CMOS-Bausteine verbrauchen im statischen Betrieb nahezu keinen Strom, da zwischen den PMOS- und NMOS-Transistoren immer ein hochohmiger Zustand besteht. Der Stromverbrauch steigt erst bei dynamischer Umschaltung, ist aber auch dann im Vergleich zu Bipolar-ICs oft deutlich geringer. Dies ist ideal für batteriebetriebene Geräte und energiebewusste Designs.
- Hohe Rauschunterdrückung (Noise Immunity): CMOS-Logik ist bekannt für ihre exzellente Störfestigkeit. Sie kann höhere Rauschspannungen tolerieren, bevor ein falscher Schaltzustand ausgelöst wird, was die Zuverlässigkeit in elektrisch verrauschten Umgebungen erhöht.
- Breiter Spannungsbereich: Wie im Datenblatt spezifiziert, unterstützt der MOS 4050 einen weiten Versorgungsspannungsbereich. Dies ermöglicht eine flexible Anpassung an unterschiedliche Systemanforderungen und vereinfacht das Design, da weniger auf dedizierte Pegelwandler zurückgegriffen werden muss.
- Hohe Eingangsimpedanz: Die Gate-Strukturen in MOSFETs haben eine extrem hohe Impedanz (oft im Gigaohm-Bereich). Dies bedeutet, dass der Puffer selbst kaum Strom von der Signalquelle zieht, wodurch die Signalquelle nur minimal belastet wird und Integrität bewahrt bleibt.
- Geringe Ausgangsimpedanz: Im Gegensatz zur Eingangsimpedanz ist die Ausgangsimpedanz des Puffers niedrig. Dies ist essenziell, um starke Signale an nachgeschaltete Komponenten liefern zu können, auch wenn diese eine geringere Impedanz aufweisen oder zusätzliche Lastkapazitäten vorhanden sind.
Vergleich und Überlegenheit gegenüber Standardlösungen
Im direkten Vergleich mit einfacheren Pufferlösungen oder direktem Ausgang von Logikgattern bietet der MOS 4050 eine Reihe von entscheidenden Vorteilen. Viele universelle Logikgatter können nur begrenzte Stromstärken treiben oder sind für spezifische Spannungsbereiche optimiert. Der MOS 4050 ist explizit als Hochleistungspuffer konzipiert und bietet daher:
- Verbesserte Signalintegrität: Durch die definierte hohe Eingangsimpedanz und niedrige Ausgangsimpedanz minimiert der MOS 4050 Signalreflexionen und Pegelverluste, insbesondere über längere Leiterbahnen oder bei Ansteuerung mehrerer Lasten.
- Skalierbarkeit und Flexibilität: Der breite Spannungsbereich (3-15V) ermöglicht den Einsatz in einer Vielzahl von Projekten, von Low-Power-IoT-Anwendungen bis hin zu industriellen Steuerungen, ohne dass spezielle Spannungsregulierungsstufen erforderlich sind.
- Robustheit: Die CMOS-Technologie ist für ihre Robustheit gegenüber Spannungsschwankungen und ihre gute Rauschunterdrückung bekannt, was zu zuverlässigeren Schaltungen führt.
- Optimierte Treibfähigkeit: Während einfache Gatter schnell an ihre Grenzen stoßen, ist der MOS 4050 darauf ausgelegt, höhere Lastkapazitäten und geringere Lastimpedanzen zu bewältigen, was ihn für den direkten Anschluss an Treiberstufen prädestiniert.
Technische Herausforderungen und Lösungsansätze mit dem MOS 4050
Bei der Entwicklung komplexer elektronischer Systeme stoßen Ingenieure häufig auf Probleme, die durch die Eigenschaften von Signalleitungen und die Leistungsfähigkeit der treibenden Komponenten verursacht werden. Der MOS 4050 fungiert als eine hochentwickelte Lösung für diese Herausforderungen:
- Problem: Signalabschwächung und Flankensteilheit bei langen Leitungen
Lange Leiterbahnen auf Platinen oder Verbindungskabel wirken wie Übertragungsleitungen mit inhärenter Kapazität und Induktivität. Das Ansteuern dieser Kapazitäten mit einer Signalquelle geringer Treiberstärke führt zu einer verminderten Flankensteilheit und Pegelabschwächung des Signals, was die Datenintegrität gefährdet. Der MOS 4050 bietet durch seine niedrige Ausgangsimpedanz die notwendige Stromlieferfähigkeit, um die parasitäre Kapazität schnell aufzuladen und zu entladen, wodurch die Signalflanken erhalten bleiben und die Datenübertragung optimiert wird.
- Problem: Belastungsempfindliche Messungen durch hochohmige Sensoren
Viele Sensoren, insbesondere physikalische Messfühler wie Dehnungsmessstreifen oder bestimmte optische Sensoren, haben eine sehr hohe Ausgangsimpedanz. Werden diese direkt mit einem nachgeschalteten Schaltungsteil mit geringerer Eingangsimpedanz verbunden, kommt es zu einer unerwünschten Belastung, die die Messgenauigkeit drastisch reduziert. Der MOS 4050 mit seiner extrem hohen Eingangsimpedanz fungiert als idealer Impedanzwandler. Er liest das Signal des Sensors nahezu stromlos aus und stellt es mit geringer Impedanz für die Weiterverarbeitung bereit, ohne die Sensorleistung zu beeinträchtigen.
- Problem: Inkompatibilität von Logikpegeln und Spannungsbereichen
Moderne Systeme bestehen oft aus Komponenten, die mit unterschiedlichen Spannungspegeln arbeiten, z.B. 3.3V Mikrocontroller und 5V oder 12V Peripherie. Während dedizierte Pegelwandler nötig sind, kann der MOS 4050 durch seinen breiten Betriebsspannungsbereich auch innerhalb von Schaltungen, die unterschiedliche interne Spannungsebenen nutzen, als Brücke dienen, um Signale stabil zu puffern und eine zuverlässige Übertragung zwischen unterschiedlichen Funktionsblöcken zu gewährleisten.
- Problem: Schwierigkeiten beim Ansteuern von Verbrauchern mit hohem Strombedarf
Bestimmte Aktuatoren oder Lasten wie kleine Relaisspulen, LEDs in größeren Arrays oder Transistoren, die als Schalter dienen, erfordern mehr Strom, als typische Mikrocontroller- oder Logik-Ausgänge liefern können. Der MOS 4050 kann als Treiberstufe fungieren, die das schwache Ausgangssignal eines Mikrocontrollers aufnimmt und es mit ausreichender Stromstärke verstärkt, um diese Lasten zuverlässig zu schalten oder anzusteuern.
FAQ – Häufig gestellte Fragen zu MOS 4050 – Buffer, CMOS, 3 … 15 V, DIP-16
Was ist die Hauptfunktion eines Puffers wie dem MOS 4050?
Ein Puffer wie der MOS 4050 dient primär dazu, ein Eingangssignal unverändert an seinen Ausgang weiterzugeben, während er gleichzeitig die Impedanz des Signals anpasst. Er verhindert, dass die nachgeschaltete Last die Signalquelle belastet, und erhöht die Stromlieferfähigkeit des Ausgangssignals.
Ist der MOS 4050 für digitale oder analoge Anwendungen geeignet?
Der MOS 4050 ist vielseitig einsetzbar und eignet sich sowohl für digitale als auch für analoge Anwendungen. In digitalen Schaltungen wird er zur Verbesserung der Signalintegrität und Treiberstärke eingesetzt, während er in analogen Schaltungen zur Impedanzanpassung und zur Vermeidung von Belastungseffekten bei hochohmigen Quellen genutzt wird.
Welche Vorteile bietet die CMOS-Technologie des MOS 4050 gegenüber anderen Technologien?
Die CMOS-Technologie des MOS 4050 bietet Vorteile wie sehr geringen Stromverbrauch im Ruhezustand, hohe Störfestigkeit, einen breiten Betriebsspannungsbereich und eine hohe Eingangsimpedanz. Dies macht ihn zu einer energieeffizienten und zuverlässigen Wahl für eine Vielzahl von Anwendungen.
Kann der MOS 4050 verwendet werden, um Logikpegel zwischen verschiedenen Spannungsbereichen zu wandeln?
Obwohl der MOS 4050 primär ein Puffer ist, ermöglicht sein breiter Betriebsspannungsbereich (3-15V) in bestimmten Szenarien eine indirekte Pegelanpassung, indem er Signale innerhalb eines Systems mit unterschiedlichen Spannungsebenen zuverlässig weiterleitet. Für direkte Spannungspegelwandlung zwischen inkompatiblen Logikfamilien sind jedoch spezielle Level-Shifter-ICs oft die bessere Wahl.
Wie wirkt sich die Betriebsspannung auf die Leistung des MOS 4050 aus?
Der MOS 4050 kann mit Spannungen von 3 V bis 15 V betrieben werden. Höhere Spannungen führen in der Regel zu einer schnelleren Schaltgeschwindigkeit und einer höheren Ausgangsspannungsamplitude (näher an der Versorgungsspannung), während niedrigere Spannungen den Stromverbrauch weiter reduzieren, aber möglicherweise die Schaltgeschwindigkeit beeinflussen.
Ist der MOS 4050 ein invertierender oder nicht-invertierender Puffer?
Der MOS 4050 ist ein nicht-invertierender Puffer. Das bedeutet, dass das Ausgangssignal die gleiche Logik (HIGH/LOW) wie das Eingangssignal aufweist.
Welche Art von Lasten kann der MOS 4050 effizient ansteuern?
Der MOS 4050 kann Lasten mit relativ geringer Impedanz und moderatem Strombedarf effizient ansteuern. Dazu gehören beispielsweise weitere Logikbausteine, TTL-Schaltungen, kurze Übertragungsleitungen oder Eingangsstufen von Verstärkern. Er ist jedoch nicht für das direkte Ansteuern von Hochstromlasten wie Motoren oder leistungsstarken Relais ohne zusätzliche Treiberstufen konzipiert.
