MOS 4012 – CMOS-Doppel-4 Eingangs-NAND-Gate: Präzision und Flexibilität für Ihre Schaltungen
Sind Sie auf der Suche nach einer zuverlässigen und vielseitigen Lösung für komplexe digitale Logikoperationen? Das MOS 4012 – CMOS-Doppel-4 Eingangs-NAND-Gate ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine robuste und energieeffiziente Möglichkeit zur Implementierung von NAND-Funktionen in ihren Schaltungen benötigen. Dieses Bauteil löst das Problem der diskreten Implementierung komplexer Logikgatter durch ein integriertes, hochperformantes Bauteil, das sich nahtlos in eine Vielzahl von elektronischen Systemen integrieren lässt und Ihnen einen klaren Vorteil gegenüber weniger optimierten Alternativen verschafft.
Die überlegene Wahl für anspruchsvolle Logikdesigns
Im Vergleich zu älteren Technologien oder weniger integrierten Lösungen bietet das MOS 4012 erhebliche Vorteile. Seine CMOS-Technologie garantiert einen äußerst geringen Stromverbrauch, was es zu einer perfekten Wahl für batteriebetriebene Geräte und energieeffiziente Systeme macht. Die breite Betriebsspannungsreichweite von 3 bis 15 Volt ermöglicht zudem eine hohe Flexibilität bei der Integration in bestehende oder neue Schaltungsdesigns, ohne Kompromisse bei der Leistung eingehen zu müssen. Die DIP-14-Bauform ist zudem standardisiert und ermöglicht eine einfache Montage und Integration in Prototypen sowie in die Massenproduktion.
Technologische Vorteile und Anwendungsbereiche
Das MOS 4012 ist ein integriertes CMOS-Schaltkreis, der zwei unabhängige 4-Eingangs-NAND-Gatter enthält. Diese Konfiguration ermöglicht die Implementierung komplexer logischer Funktionen mit minimalem Bauteilaufwand. Die NAND-Funktion ist eine universelle Logikfunktion, die als Baustein für nahezu jede digitale Schaltung dient. Durch die Integration zweier solcher Gatter auf einem einzigen Chip vereinfacht das MOS 4012 das Schaltungsdesign erheblich und reduziert die Anzahl der benötigten Komponenten, was zu kompakteren und kostengünstigeren Designs führt.
Die Anwendungsbereiche sind vielfältig und erstrecken sich über:
- Digitale Signalverarbeitung: Implementierung von komplexen Logikpfaden für Datenmanipulation und -filterung.
- Steuerungslogik: Aufbau von Zustandsmaschinen und Kontrollsystemen für industrielle Automatisierung oder Konsumerelektronik.
- Arithmetische Schaltungen: Realisierung von Addierern, Subtrahierern und anderen arithmetischen Einheiten in Prozessoren oder spezialisierten Recheneinheiten.
- Speicherdesigns: Integration in kleinere Speicherelemente oder als Teil von Adressdekodierern.
- Prototypenentwicklung: Einfache und schnelle Erprobung von Logikkonzepten und Schaltungsarchitekturen.
- Bildverarbeitung: Implementierung von Pixel-basierten Logikoperationen in Echtzeitsystemen.
Präzision und Zuverlässigkeit in jedem Gate
Die Auswahl eines hochwertigen NAND-Gates wie dem MOS 4012 ist entscheidend für die Stabilität und Zuverlässigkeit Ihrer elektronischen Systeme. Die CMOS-Technologie des MOS 4012 bietet hierbei signifikante Vorteile:
- Geringer statischer Stromverbrauch: Dies ist besonders wichtig für mobile und energieautarke Anwendungen, wo jede Mikrowatt zählt. Der Stromverbrauch steigt praktisch nur während Schaltvorgängen an.
- Hohe Störfestigkeit: CMOS-Schaltkreise sind im Allgemeinen widerstandsfähiger gegen externe Störsignale als ältere Technologien, was zu einer stabileren und zuverlässigeren Funktion führt.
- Breiter Spannungsbereich: Die Möglichkeit, das Bauteil mit Spannungen zwischen 3V und 15V zu betreiben, bietet immense Flexibilität. Es kann in Systemen mit niedrigeren Spannungen, wie z.B. Mikrocontroller-basierten Designs, oder in Systemen mit höheren Spannungsanforderungen eingesetzt werden, ohne dass zusätzliche Pegelwandler benötigt werden.
- Hohe Eingangsimpedanz: Dies minimiert die Belastung für die angesteuerten Ausgangsschaltungen und vereinfacht das Design.
- Geringe Ausgangsimpedanz: Ermöglicht das Ansteuern mehrerer Lasten oder Gates, ohne die Signalintegrität zu beeinträchtigen.
Technische Spezifikationen im Detail
| Eigenschaft | Detail |
|---|---|
| Artikelnummer | MOS 4012 |
| Logikfunktion | Doppel-4 Eingangs-NAND-Gate |
| Technologie | CMOS |
| Betriebsspannung (min.) | 3 V |
| Betriebsspannung (max.) | 15 V |

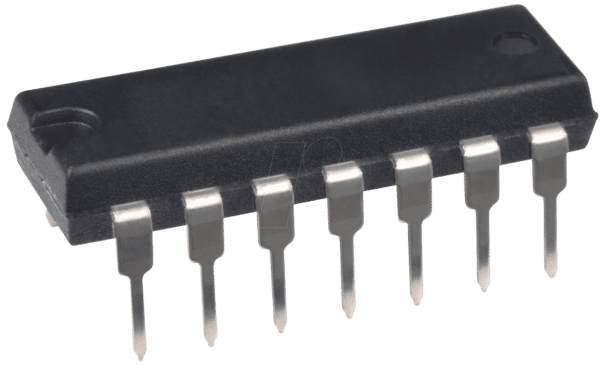

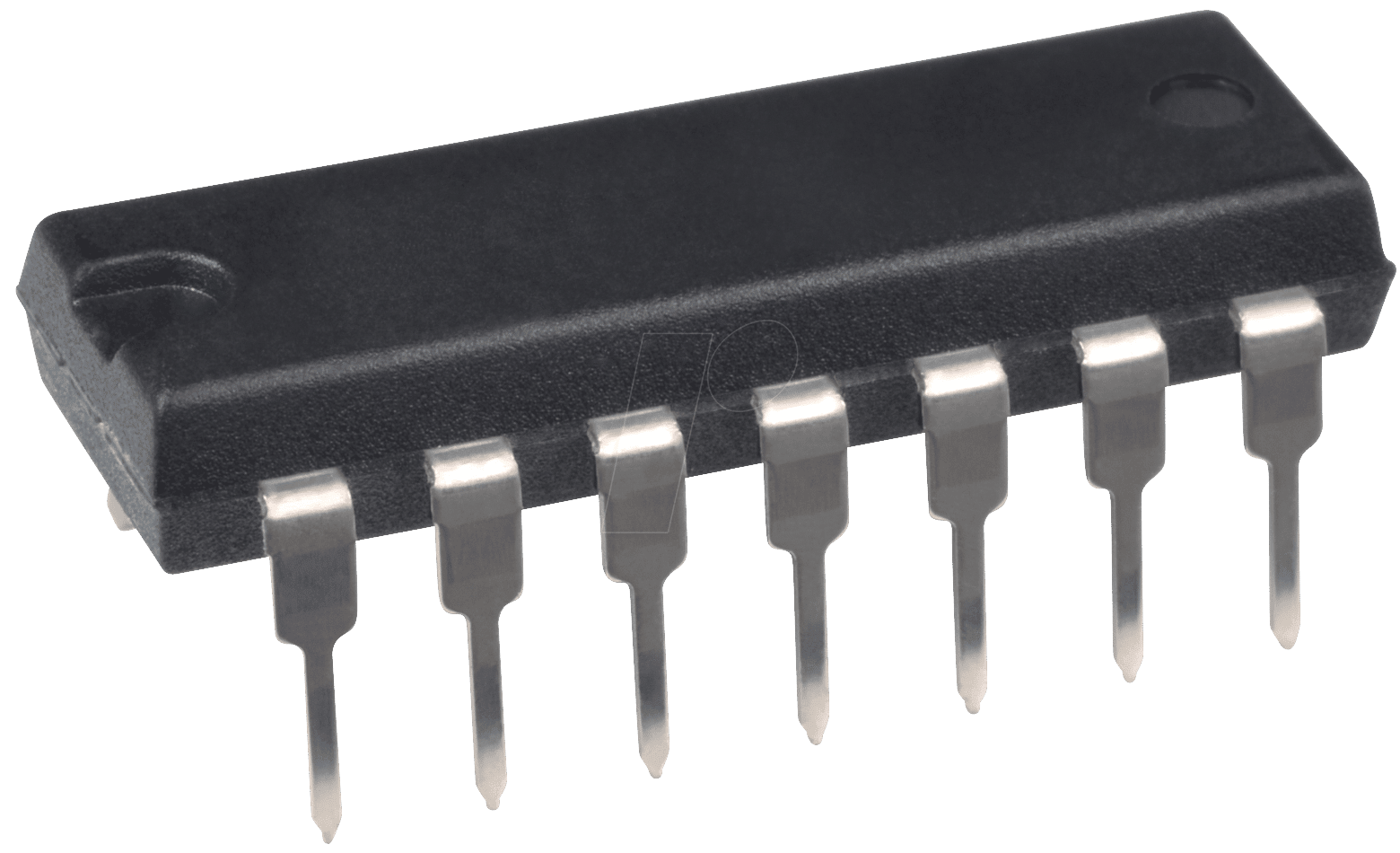

| Gehäuseform | DIP-14 (Dual In-line Package, 14 Pins) |
| Anzahl der Gatter pro Chip | 2 |
| Anzahl der Eingänge pro Gatter | 4 |
| Schaltgeschwindigkeit | Typische Verzögerungszeiten im Nanosekundenbereich, abhängig von Betriebsspannung und Last. Ermöglicht schnelles Schalten für Echtzeitanwendungen. |
| Umgebungstemperatur (Betrieb) | -55°C bis +125°C (typisch für Industriegrade CMOS) |
| Stromverbrauch | Sehr gering im statischen Betrieb, steigt mit der Schaltfrequenz. Die genauen Werte sind von der spezifischen Bauteilcharge und den Betriebsbedingungen abhängig. |
| Anschlusstyp | Durchsteckmontage (Through-Hole Technology – THT) |
FAQ – Häufig gestellte Fragen zu MOS 4012 – CMOS-Doppel-4 Eingangs-NAND-Gate, 3 … 15 V, DIP-14
Was genau ist ein NAND-Gate und warum ist es wichtig?
Ein NAND-Gate ist eine grundlegende digitale Logikfunktion. Es gibt nur dann ein niedriges Ausgangssignal (Logisch 0), wenn alle seine Eingänge hoch sind (Logisch 1). In allen anderen Fällen ist der Ausgang hoch. Die NAND-Funktion ist universell, was bedeutet, dass jede andere digitale Logikfunktion (AND, OR, NOT, XOR usw.) nur mit NAND-Gattern aufgebaut werden kann. Dies macht sie zu einem essenziellen Baustein in der digitalen Elektronik.
Für welche Art von Projekten eignet sich das MOS 4012 am besten?
Das MOS 4012 eignet sich hervorragend für Projekte, die eine flexible und energieeffiziente Implementierung komplexer Logik erfordern. Dazu gehören Prototypenentwicklungen, Steuerungsaufgaben in der Automatisierungstechnik, die Realisierung von Recheneinheiten für spezialisierte Anwendungen, digitale Signalverarbeitung und überall dort, wo Standard-Logikfunktionen zuverlässig und mit geringem Stromverbrauch realisiert werden müssen.
Kann ich das MOS 4012 mit verschiedenen Spannungsquellen betreiben?
Ja, das MOS 4012 ist für einen weiten Betriebsspannungsbereich von 3 Volt bis 15 Volt ausgelegt. Diese Flexibilität ermöglicht es Ihnen, das Bauteil in einer Vielzahl von Schaltungsumgebungen einzusetzen, von Niederspannungs-Mikrocontroller-Systemen bis hin zu Systemen, die höhere Betriebsspannungen erfordern, ohne dass zusätzliche Pegelkonverter notwendig sind.
Was bedeutet die DIP-14-Bauform?
DIP steht für Dual In-line Package. Die Bezeichnung DIP-14 gibt an, dass es sich um ein Gehäuse mit 14 Pins handelt, die paarweise auf beiden Seiten des Gehäuses angeordnet sind. Diese Bauform ist für die Durchsteckmontage (Through-Hole Technology) auf Leiterplatten konzipiert und ermöglicht eine einfache Handhabung und Lötbarkeit, sowohl für manuelle Montage als auch für automatisierte Bestückungsprozesse.
Wie unterscheidet sich die CMOS-Technologie von anderen Logiktechnologien wie TTL?
CMOS (Complementary Metal-Oxide-Semiconductor) Technologie ist bekannt für ihren extrem niedrigen statischen Stromverbrauch im Vergleich zu älteren Technologien wie TTL (Transistor-Transistor Logic). CMOS-Schaltkreise verbrauchen nur dann signifikant Strom, wenn sie schalten. Dies macht sie ideal für batteriebetriebene Geräte und energieeffiziente Designs. CMOS-Schaltkreise bieten zudem oft eine höhere Störfestigkeit und einen breiteren Betriebsspannungsbereich.
Wie viele unabhängige NAND-Gatter sind in einem MOS 4012 Chip enthalten?
Der MOS 4012 enthält zwei unabhängige 4-Eingangs-NAND-Gatter. Jedes dieser Gatter kann unabhängig voneinander betrieben und in Ihrer Schaltung für unterschiedliche logische Aufgaben eingesetzt werden, was die Effizienz des Bauteils erhöht.
Welche Leistungserwartungen kann ich bezüglich der Schaltgeschwindigkeit haben?
Die Schaltgeschwindigkeit des MOS 4012 ist typischerweise im Nanosekundenbereich. Die genaue Schaltzeit hängt von Faktoren wie der Betriebsspannung, der Last, die das Gatter treiben muss, und der Temperatur ab. Diese Geschwindigkeiten sind für die meisten digitalen Anwendungen, einschließlich vieler Echtzeitsysteme, mehr als ausreichend.
