Präzision in der digitalen Logik: Das MOS 40107 NAND-Gate
Wenn Sie auf der Suche nach einer zuverlässigen und vielseitigen Lösung für digitale Schaltungen sind, die präzise Logikfunktionen benötigt, ist das MOS 40107 NAND-Gate die überlegene Wahl. Entwickelt für Ingenieure, Hobbyisten und Entwickler, die Wert auf Stabilität und Leistung legen, löst dieses Bauteil die Herausforderung, komplexe logische Operationen mit hoher Integrität und minimalem Stromverbrauch zu realisieren.
Grundlagen der NAND-Logik mit dem MOS 40107
Das Herzstück jedes digitalen Systems bilden Logikgatter, und das NAND-Gatter ist eines der fundamentalen Bausteine. Das MOS 40107, ein 2-Input NAND-Gate, repräsentiert eine ausgereifte Implementierung dieser Logikfunktion. Es nimmt zwei digitale Eingangssignale entgegen und gibt genau dann ein niedriges Ausgangssignal (logisch 0) aus, wenn beide Eingangssignale gleichzeitig hoch (logisch 1) sind. In allen anderen Eingangskombinationen ist das Ausgangssignal hoch (logisch 1). Diese universelle Funktion macht das NAND-Gate zu einem Eckpfeiler in der Digitaltechnik, da sich damit alle anderen logischen Gatter (AND, OR, NOT, XOR etc.) realisieren lassen.
Überlegene Leistung und Flexibilität
Das MOS 40107 hebt sich durch seine breite Betriebsspannungsreichweite von 3 V bis 15 V von vielen Standardlösungen ab. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von batteriebetriebenen Low-Power-Geräten bis hin zu komplexeren Systemen, die höhere Spannungsschienen nutzen. Die CMOS-Technologie, die in diesem Bauteil zum Einsatz kommt, gewährleistet nicht nur einen geringen statischen Stromverbrauch, sondern auch eine hohe Immunität gegenüber Störungen, was die Zuverlässigkeit Ihrer Schaltungen signifikant erhöht.
Hauptvorteile des MOS 40107 NAND-Gates
- Breite Betriebsspannungsspanne: Ermöglicht flexible Anwendung in verschiedensten Projekten, von 3 V bis 15 V.
- Hohe Immunität gegen Rauschen: Die CMOS-Technologie bietet exzellente Störfestigkeit für stabile Schaltungsfunktionen.
- Geringer Stromverbrauch: Ideal für energieeffiziente Designs und batteriebetriebene Anwendungen.
- Universelle Logikfunktion: Kann als Basis für die Realisierung aller anderen digitalen Logikgatter dienen.
- Zuverlässige Schaltcharakteristik: Konsistente und vorhersagbare Leistung über den gesamten Spannungsbereich.
- Standard-DIP-8 Gehäuse: Einfache Integration in Prototypen und Leiterplatten durch bewährte Technologie.
- Hohe Ausgangstreiberfähigkeit: Kann mehrere nachfolgende Logikgatter oder moderate Lasten treiben.
Technische Spezifikationen und Qualitätsmerkmale

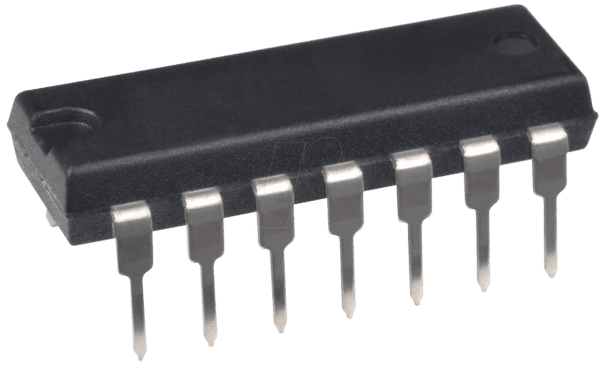

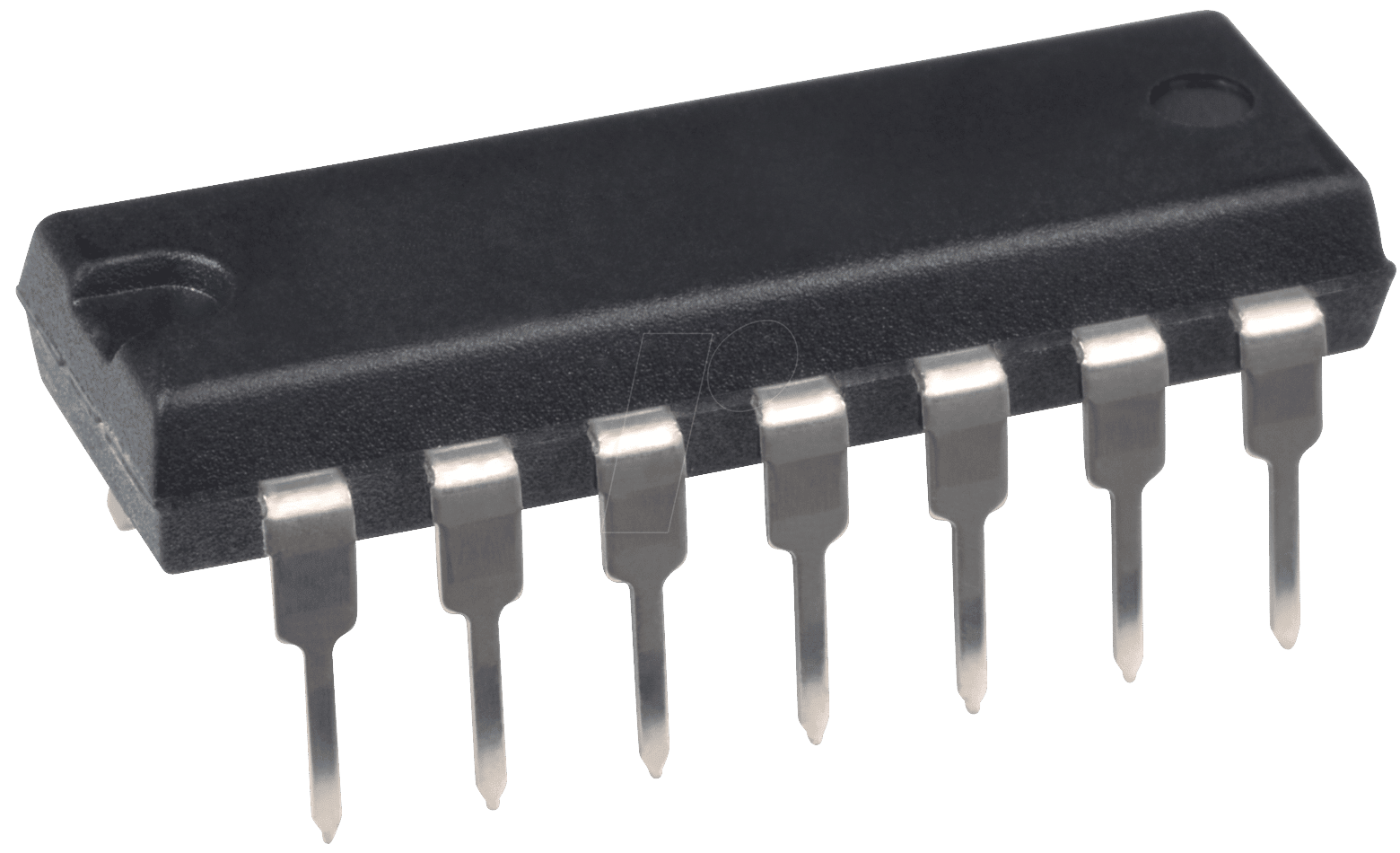

Das MOS 40107 ist ein präzise gefertigter Halbleiterbaustein, der für seine Zuverlässigkeit und Leistung in der digitalen Signalverarbeitung bekannt ist. Die Auswahl der Materialien und die fortschrittliche Fertigungstechnologie stellen sicher, dass jede Einheit die spezifizierten elektrischen Parameter erfüllt. Die DIP-8 (Dual In-line Package) Bauform ist ein etablierter Standard in der Elektronikindustrie, der eine einfache Handhabung und Montage auf Breadboards oder durch Lötverfahren ermöglicht.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Digitales Logikgatter (NAND) |
| Modellbezeichnung | MOS 40107 |
| Anzahl der Eingänge | 2 |
| Betriebsspannung | 3 V bis 15 V |
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Gehäuseform | DIP-8 (Dual In-line Package) |
| Schaltgeschwindigkeit (typisch) | Abhängig von Betriebsspannung und Last; typischerweise im Nano-Sekunden-Bereich für 5V. Präzise Werte erfordern Datenblattkonsultation. |
| Ausgangsstrom (max.) | Variiert mit Betriebsspannung; für 5V typischerweise im Bereich von einigen Milliampere. Datenblatt für exakte Werte. |
| Integrierter Schaltkreis | Eine einzelne 2-Input NAND-Logikfunktion |
| Temperaturbereich (Betrieb) | Standard-Industriestandard, typischerweise -40°C bis +85°C, abhängig von spezifischer Charge und Hersteller. |
Anwendungsgebiete und Integrationspotenzial
Die Flexibilität und Zuverlässigkeit des MOS 40107 macht es zu einer idealen Komponente für eine breite Palette von elektronischen Projekten. Ob Sie komplexe Steuerungslogik in industriellen Automatisierungssystemen implementieren, digitale Filter für Audioanwendungen entwerfen oder einfache Schalter-Decoder für Roboterprojekte bauen – dieses NAND-Gate bietet die notwendige Funktionalität. Sein geringer Stromverbrauch prädestiniert es für eingebettete Systeme und IoT-Geräte, wo Energieeffizienz entscheidend ist. Darüber hinaus ermöglicht die Kompatibilität mit anderen CMOS-Bausteinen aus der 4000er-Serie eine nahtlose Integration in größere Schaltungsdesigns.
Häufig gestellte Fragen zum MOS 40107 – NAND-Gate, 2-Input, 3…15 V, DIP-8
Was ist die Hauptfunktion eines NAND-Gates?
Ein NAND-Gate ist ein grundlegender digitaler Logikbaustein, der eine UND-Funktion gefolgt von einer NICHT-Funktion (NOT) implementiert. Das bedeutet, dass das Ausgangssignal nur dann logisch Null (niedrig) ist, wenn alle Eingangssignale gleichzeitig logisch Eins (hoch) sind. In allen anderen Fällen ist das Ausgangssignal logisch Eins.
Warum ist die Betriebsspannungsspanne von 3 V bis 15 V wichtig?
Eine breite Betriebsspannungsspanne macht das MOS 40107 äußerst vielseitig. Sie können es in Systemen mit niedriger Spannung (z. B. batteriebetriebene Geräte) und in Systemen mit höheren Spannungen einsetzen, ohne dass Sie sich um die Kompatibilität sorgen müssen. Dies vereinfacht das Design erheblich und ermöglicht den Einsatz in verschiedenen Anwendungsbereichen.
Ist das MOS 40107 mit anderen Logikfamilien kompatibel?
Das MOS 40107 basiert auf der CMOS-Technologie und ist in der Regel gut mit anderen CMOS-Bausteinen aus der 4000er-Serie kompatibel. Bei der Kombination mit TTL-Logik (Transistor-Transistor-Logik) sind jedoch Pegelwandler und sorgfältige Betrachtung der Spannungspegel erforderlich, um optimale Ergebnisse zu erzielen.
Wie kann ich ein NAND-Gate verwenden, um andere Logikfunktionen zu realisieren?
NAND-Gatter sind universell einsetzbar, was bedeutet, dass Sie mit ihnen alle anderen grundlegenden Logikfunktionen wie AND, OR und NOT erstellen können. Indem Sie die Ausgänge von NAND-Gattern miteinander oder mit ihren Eingängen verbinden, können Sie komplexere logische Schaltungen aufbauen, ohne auf verschiedene Gattertypen zurückgreifen zu müssen.
Welche Vorteile bietet die CMOS-Technologie gegenüber anderen Technologien?
Die CMOS-Technologie zeichnet sich durch einen sehr geringen statischen Stromverbrauch aus, was sie ideal für batteriebetriebene und energieeffiziente Anwendungen macht. Sie bietet zudem eine hohe Immunität gegenüber Rauschen und elektrische Störungen, was zu einer erhöhten Zuverlässigkeit der Schaltung führt.
Ist das DIP-8 Gehäuse für Prototypen geeignet?
Ja, das DIP-8 Gehäuse ist extrem gut für Prototypen geeignet. Die breiten Pins lassen sich leicht in Steckbretter (Breadboards) einführen und ermöglichen schnelles Auf- und Abbauen von Schaltungen. Auch für die endgültige Montage auf Leiterplatten ist diese Bauform seit Jahrzehnten ein bewährter Standard.
Wo finde ich detaillierte elektrische Charakteristiken und Schaltzeiten?
Für präzise Daten wie maximale Schaltfrequenzen, Ausgangsstromkapazitäten und detaillierte Spannungsüstrom-Kurven sollten Sie das offizielle Datenblatt des Herstellers konsultieren. Dieses enthält alle spezifischen technischen Informationen, die für eine genaue Schaltungsplanung unerlässlich sind.
