MOS 4010 – Der Präzisions-Buffer für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen Lösung zur Signalaufbereitung und -verstärkung in Ihren Elektronikprojekten? Der MOS 4010 Buffer, mit seiner flexiblen Spannungsversorgung von 3 bis 15 Volt und dem bewährten DIP-16 Gehäuse, ist die ideale Komponente für Entwickler und Hobbyisten, die Wert auf Stabilität und Leistung legen. Er löst das Problem von Signalverschlechterung und unerwünschten Impedanz-Anpassungen, indem er ein sauberes, unverzerrtes Ausgangssignal bereitstellt, das für die Weiterverarbeitung in komplexen digitalen und analogen Systemen unerlässlich ist.
Überragende Leistung und Flexibilität
Der MOS 4010 Buffer zeichnet sich durch seine herausragende Signalintegrität aus. Im Gegensatz zu einfacheren Pufferlösungen, die zu Pegelverschiebungen oder parasitären Effekten neigen können, bietet der MOS 4010 eine nahezu ideale 1:1 Signalübertragung. Seine CMOS-Technologie gewährleistet einen äußerst geringen Stromverbrauch, was ihn besonders für batteriebetriebene Anwendungen oder energieeffiziente Designs prädestiniert. Die breite Spannungsversorgungsspanne von 3 bis 15 Volt ermöglicht eine Integration in eine Vielzahl von bestehenden Schaltungskonfigurationen, ohne dass aufwändige Anpassungen erforderlich sind. Dies macht den MOS 4010 zu einer überlegenen Wahl für Projekte, bei denen Verlässlichkeit und eine breite Kompatibilität im Vordergrund stehen.
Technische Spezifikationen und Vorteile
Der MOS 4010 ist ein hochintegrierter integrierter Schaltkreis, der speziell für die Pufferung von digitalen Signalen entwickelt wurde. Seine Kernfunktion besteht darin, die elektrische Last, die ein nachgeschaltetes Gatter oder Bauteil darstellt, vom Quellsignal zu entkoppeln. Dies verhindert eine Degradation des Signals durch zu geringe Eingangsimpedanz der nachfolgenden Stufe.
- Signalintegrität: Bietet eine transparente Signalweiterleitung ohne Pegelverlust oder Verzerrung.
- Geringer Stromverbrauch: Die CMOS-Architektur minimiert den Energiebedarf, ideal für mobile und batteriebetriebene Anwendungen.
- Hohe Eingangs- und niedrige Ausgangsimpedanz: Ermöglicht eine effiziente Signalübertragung, auch bei Ansteuerung mehrerer Lasten.
- Breiter Spannungsbereich: Flexibel einsetzbar von 3V bis 15V, kompatibel mit einer Vielzahl von Logikfamilien und Systemspannungen.
- Robuste Bauweise: Das DIP-16 Gehäuse bietet eine einfache Handhabung und Lötbarkeit für Prototypen und Serienfertigung.
- Schutz vor Überspannung und statischer Entladung: Integrierte Schutzmechanismen erhöhen die Zuverlässigkeit und Lebensdauer des Bauteils.
- Schnelle Schaltzeiten: Gewährleistet eine zeitnahe Signalweitergabe, kritisch für Hochgeschwindigkeitsanwendungen.
Einsatzmöglichkeiten und Anwendungsbereiche
Der MOS 4010 Buffer ist ein vielseitiges Bauteil, das in zahlreichen elektronischen Systemen Anwendung findet. Seine Fähigkeit, digitale Signale zu puffern und zu isolieren, macht ihn zu einem unverzichtbaren Bestandteil in:
- Digitaltechnik und Mikrocontroller-Schnittstellen: Zur Ansteuerung von Peripheriegeräten, Displays oder anderen Logikbausteinen, wo die Ausgangstreiber eines Mikrocontrollers nicht ausreichen.
- Datenerfassungssysteme: Zur Sicherstellung der Signalqualität bei der Übertragung von Sensordaten an Analog-Digital-Wandler.
- Signalverteilung: Zur Verteilung eines einzelnen Eingangssignals auf mehrere Ausgangspfade, ohne dass es zu Signalbeeinträchtigungen kommt.
- Schaltungsdesign für Industrieautomation: Wo zuverlässige Signalübertragung unter widrigen Umgebungsbedingungen gefordert ist.
- Prototyping und Hobby-Elektronik: Für schnelle und stabile Signalaufbereitung bei der Entwicklung neuer Schaltungen.
- Schutz von empfindlichen Bauteilen: Indem er als eine Art „elektrischer Puffer“ agiert, schützt er nachgeschaltete, empfindlichere Komponenten vor starken Stromschwankungen.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation | Bedeutung für den Anwender |
|---|---|---|
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) | Ermöglicht extrem niedrigen statischen Stromverbrauch und hohe Störfestigkeit. |
| Funktion | Buffer (Signalpuffer) | Entkoppelt Signalquellen von Lasten, erhält Signalintegrität und verhindert Lastfehler. |
| Betriebsspannung | 3V bis 15V | Hohe Flexibilität bei der Integration in verschiedene Spannungsregime und existierende Systeme. |

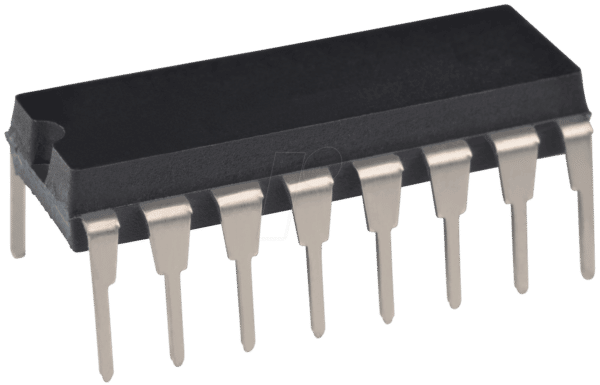

| Gehäusetyp | DIP-16 (Dual In-line Package, 16 Pins) | Standardisierte Bauform für einfache Montage auf Lochrasterplatinen und in Sockeln. |
| Signalgeschwindigkeit | Hohe Schaltzeiten (typisch im Nanosekundenbereich) | Geeignet für schnelle digitale Signalverarbeitung und Echtzeitanwendungen. |
| Eingangsimpedanz | Sehr hoch | Minimiert die Belastung der Signalquelle und verhindert Signalverluste durch Einspeisung. |
| Ausgangsimpedanz | Sehr niedrig | Ermöglicht die Ansteuerung von nachfolgenden Schaltungsteilen mit geringem Signalverlust. |
| Umgebungstemperatur | Breiter Betriebsbereich (Standard für integrierte Schaltungen dieser Klasse) | Zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen. |
FAQ – Häufig gestellte Fragen zu MOS 4010 – Buffer, CMOS, 3 … 15 V, DIP-16
Was genau macht ein Buffer wie den MOS 4010?
Ein Buffer, wie der MOS 4010, ist eine elektronische Komponente, die ein Eingangssignal unverändert weiterleitet, aber gleichzeitig die elektrische Last des nachgeschalteten Schaltkreises von der Signalquelle entkoppelt. Dies geschieht hauptsächlich durch eine sehr hohe Eingangsimpedanz und eine sehr niedrige Ausgangsimpedanz. Vereinfacht ausgedrückt isoliert er die Quelle von der Last, um Signalverluste und Interferenzen zu vermeiden.
Für welche Art von Projekten ist der MOS 4010 besonders gut geeignet?
Der MOS 4010 ist ideal für alle Projekte, bei denen digitale Signale stabil und ohne Qualitätsverlust weitergegeben werden müssen. Dazu gehören Mikrocontroller-Projekte, die Schnittstellen zu anderen Geräten benötigen, Schaltungen zur Signalverteilung, Datenerfassungssysteme und jegliche Anwendung, bei der die Ausgangskapazität eines Bauteils nicht ausreicht, um die nachfolgenden Komponenten zu treiben.
Warum ist die Spannungsversorgung von 3 bis 15 Volt vorteilhaft?
Die flexible Spannungsversorgung von 3V bis 15V macht den MOS 4010 äußerst vielseitig. Er kann problemlos in Systemen mit niedriger Betriebsspannung, wie z.B. 3.3V oder 5V TTL/CMOS-Logik, eingesetzt werden, aber auch in Systemen, die höhere Spannungen verwenden. Dies eliminiert die Notwendigkeit, separate Puffer für verschiedene Spannungsbereiche zu verwenden und vereinfacht das Schaltungsdesign erheblich.
Was bedeutet die CMOS-Technologie für die Anwendung des MOS 4010?
Die CMOS-Technologie steht für niedrigen Stromverbrauch, insbesondere im statischen Betrieb, und eine hohe Störfestigkeit gegen äußere elektrische Einflüsse. Dies ist entscheidend für energieeffiziente Designs, batteriebetriebene Geräte und Anwendungen in Umgebungen mit potenziellen elektromagnetischen Störungen.
Ist der MOS 4010 auch für analoge Signale nutzbar?
Der MOS 4010 ist primär für die Pufferung von digitalen Signalen konzipiert. Obwohl er aufgrund seiner Funktionsweise auch analoge Signale in einem gewissen Rahmen weiterleiten kann, sind für rein analoge Anwendungen spezialisierte analoge Buffer-ICs oft besser geeignet, um optimale Leistungsparameter wie geringes Rauschen und präzise Linearität zu gewährleisten.
Wie unterscheidet sich der MOS 4010 von einem einfachen Transistor als Puffer?
Während ein einzelner Transistor grundlegend als Puffer fungieren kann, bietet der integrierte MOS 4010 erhebliche Vorteile. Er integriert mehrere Transistoren und Schaltungen, um eine definierte und konsistente Pufferleistung über einen breiten Bereich von Betriebsbedingungen zu gewährleisten. Zudem sind die Schutzmechanismen und die schaltungstechnische Optimierung für digitale Signale weit über die Fähigkeiten eines einzelnen Transistors hinausgehend.
Welche Vorteile bietet das DIP-16 Gehäuse?
Das DIP-16 (Dual In-line Package) Gehäuse ist ein weit verbreitetes und bewährtes Format in der Elektronikfertigung und im Prototyping. Es ermöglicht eine einfache manuelle Bestückung auf Lochraster- oder Streifenplatinen sowie die Verwendung von IC-Sockeln, was das Einsetzen und Austauschen von Bauteilen erleichtert und sie vor thermischen Belastungen beim Löten schützt.
