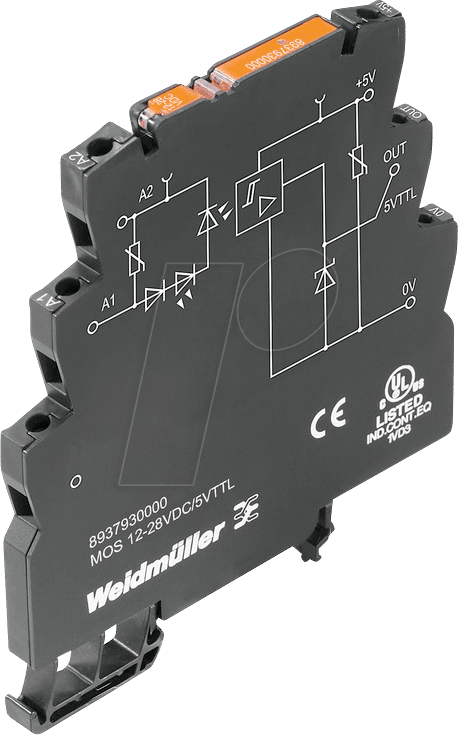

Präzision und Zuverlässigkeit für Ihre Schaltanwendungen: MOS 12-28-5 Halbleiterrelais
Das MOS 12-28-5 Halbleiterrelais ist die ideale Lösung für anspruchsvolle Schaltaufgaben, bei denen höchste Präzision, Langlebigkeit und Zuverlässigkeit gefordert sind. Entwickelt für Ingenieure, Techniker und Entwickler in den Bereichen Automatisierungstechnik, Messtechnik und Elektronikentwicklung, bietet dieses Relais eine berührungslose Schaltung, die mechanische Verschleißerscheinungen eliminiert und somit eine überlegene Lebensdauer im Vergleich zu elektromechanischen Relais garantiert.
Überlegene Schaltungstechnologie für anspruchsvolle Anforderungen
Im Kern des MOS 12-28-5 Halbleiterrelais steht die fortschrittliche MOSFET-Technologie (Metal-Oxide-Semiconductor Field-Effect Transistor). Diese Technologie ermöglicht eine extrem schnelle Schaltgeschwindigkeit und eine präzise Ansteuerung von Lasten. Im Gegensatz zu herkömmlichen Relais, die auf mechanischen Kontakten basieren, arbeitet das MOS 12-28-5 berührungslos. Dies bedeutet, dass keine mechanische Bewegung stattfindet, die zu Abnutzung, Verschleiß oder elektrischem Abbrand führen könnte. Die Folge ist eine praktisch unbegrenzte Anzahl von Schaltzyklen, was das Relais zu einer Investition in langfristige Systemstabilität macht. Die Fähigkeit, mit einer Ansteuerspannung von 5 V DC eine Last im Bereich von 12 V DC bis 28 V DC bei einem Strom von bis zu 0,05 A zu schalten, eröffnet vielfältige Anwendungsmöglichkeiten in Niederspannungs- und Steuerungskreisen.
Hauptvorteile des MOS 12-28-5 Halbleiterrelais
- Verschleißfreie Schaltung: Dank der Halbleitertechnologie entfallen mechanische Kontakte, was zu einer praktisch unbegrenzten Lebensdauer führt und Wartungsaufwand minimiert.
- Hohe Schaltfrequenzen: Die schnelle Schaltzeit ermöglicht den Einsatz in Anwendungen mit hohen Taktfrequenzen, wo traditionelle Relais an ihre Grenzen stoßen.
- Geräuscharmer Betrieb: Ohne mechanische Komponenten arbeitet das Relais nahezu lautlos, ideal für sensible Umgebungen.
- Geringer Energieverbrauch: Die Ansteuerung des MOSFETs erfordert nur eine geringe Leistung, was zur Energieeffizienz des Gesamtsystems beiträgt.
- Hohe Zuverlässigkeit: Die robuste Konstruktion und die fehlenden beweglichen Teile minimieren Ausfallwahrscheinlichkeiten.
- Präzise Steuerung: Ermöglicht eine feine und genaue Steuerung von angeschlossenen Lasten.
- Galvanische Trennung: Die Ausführung mit optischer Kopplung (falls zutreffend) oder die inhärenten Eigenschaften der Halbleiterbauteile gewährleisten eine effektive Trennung zwischen Steuer- und Lastkreis, was die Systemsicherheit erhöht.
Technische Spezifikationen und Aufbau
Das MOS 12-28-5 ist ein Solid State Relay (SSR), das speziell für die präzise Steuerung von Niederspannungsanwendungen konzipiert wurde. Die Bezeichnung „1 NO“ steht für „1 Normally Open“, was bedeutet, dass der Ausgangskontakt im Ruhezustand offen ist und erst bei Anlegen der Steuerspannung schließt. Die Eingangsspannung für die Ansteuerung beträgt stabil 5 V DC, während der Schaltbereich der Ausgangslast von 12 V DC bis 28 V DC reicht. Mit einer maximalen Strombelastbarkeit von 0,05 A (50 mA) eignet sich dieses Relais hervorragend für die Ansteuerung von kleineren Verbrauchern wie LEDs, Transistoren, kleinen Motoren oder anderen elektronischen Bauteilen in Steuerungs- und Automatisierungsumgebungen. Die kompakte Bauform und die einfache Integration in bestehende Schaltungen sind weitere entscheidende Merkmale.
Einsatzmöglichkeiten und Anwendungsbereiche
Die Vielseitigkeit des MOS 12-28-5 Halbleiterrelais eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Branchen und technischen Disziplinen:
- Industrielle Automatisierung: Steuerung von Sensoren, Aktoren, Schaltsignalen und niedervoltigen Lasten in Produktionsanlagen.
- Messtechnik: Präzise Schaltvorgänge in Messgeräten und Prüfständen, wo Langlebigkeit und Wiederholgenauigkeit essenziell sind.
- Robotik: Steuerung von kleineren Motoren oder Aktuatoren in Roboterarmen und autonomen Systemen.
- Prototypenentwicklung: Schnelle und zuverlässige Integration in neue Schaltungskonzepte und Prototypen für Tests und Validierungen.
- Verbraucherelektronik: Einsatz in spezialisierten Geräten, wo eine berührungslose Schaltung vorteilhaft ist.
- Beleuchtungstechnik: Steuerung von Niedervolt-LED-Streifen oder einzelnen LEDs mit hoher Präzision.
- Sicherheitssysteme: Ansteuerung von Alarmkomponenten oder Meldeeinrichtungen.
Die Möglichkeit, einen niedrigen Steuerstrom von 5 V DC zu nutzen, um eine etwas höhere Lastspannung zu schalten, macht es besonders attraktiv für Projekte, die mit Mikrocontrollern wie Arduino oder Raspberry Pi gesteuert werden. Die geringe Stromaufnahme auf der Eingangsseite belastet die Ausgänge von Mikrocontrollern kaum, während die Ausgangsseite die gewünschte Last zuverlässig mit Strom versorgt.
Vergleich mit elektromechanischen Relais
Der fundamentale Unterschied zwischen dem MOS 12-28-5 Halbleiterrelais und einem herkömmlichen elektromechanischen Relais liegt in der Art und Weise, wie der Stromkreis geschlossen und geöffnet wird. Elektromechanische Relais verwenden eine Spule, die bei Stromfluss ein Magnetfeld erzeugt, welches wiederum einen mechanischen Kontakt betätigt. Dieser mechanische Prozess ist anfällig für Abnutzung, Verschleiß und kann zu Lichbögen führen, die die Kontakte beschädigen. Die Lebensdauer ist hierbei durch die mechanische Robustheit begrenzt und oft im Bereich von Tausenden bis Hunderttausenden von Schaltzyklen angesiedelt. Halbleiterrelais hingegen nutzen die Eigenschaften von Halbleitermaterialien, wie z.B. MOSFETs oder Thyristoren, um den Stromkreis zu steuern. Dies geschieht ohne jegliche mechanische Bewegung, was zu einer praktisch unbegrenzten Lebensdauer führt, die oft im Bereich von vielen Millionen oder gar Milliarden von Schaltzyklen liegt. Darüber hinaus sind Halbleiterrelais deutlich schneller und erzeugen keine störenden Schaltgeräusche. Obwohl elektromechanische Relais oft höhere Stromstärken schalten können und geringere Einschaltwiderstände aufweisen, sind Halbleiterrelais wie das MOS 12-28-5 die überlegene Wahl, wenn es um Präzision, Langlebigkeit, Geschwindigkeit und Zuverlässigkeit in Niederspannungsanwendungen geht.
Qualitative Eigenschaften im Detail
Material und Haptik
Obwohl spezifische Materialangaben für die interne Beschaltung nicht öffentlich zugänglich sind, ist die äußere Hülle des MOS 12-28-5 Halbleiterrelais typischerweise aus robustem, isolierendem Kunststoff gefertigt. Dieser Kunststoff muss strenge Standards hinsichtlich Flammwidrigkeit und elektrischer Isolation erfüllen, um die Sicherheit im Betrieb zu gewährleisten. Die Pins sind aus einer leitfähigen Legierung gefertigt, die eine gute Lötbarkeit und langfristige Korrosionsbeständigkeit bietet.
Design-Merkmale
Das Design des MOS 12-28-5 ist auf maximale Funktionalität und einfache Integration ausgelegt. Es handelt sich um ein kompaktes Bauteil mit standardisierten Pin-Abständen, das sich leicht auf Lochrasterschaltungen (Protoboards) oder direkt auf Leiterplatten (PCBs) montieren lässt. Die klare Kennzeichnung der Ein- und Ausgangspole vereinfacht den Anschluss und verhindert Fehlverdrahtungen.
Elektrische Eigenschaften
Die Kernspezifikation von 5 V DC als Ansteuerspannung und der Schaltbereich von 12-28 V DC bei 0,05 A sind entscheidend. Diese Werte definieren die Kompatibilität des Relais mit einer Vielzahl von Steuergeräten und Lasten. Der sehr geringe maximale Strom von 0,05 A prädestiniert dieses Relais für Präzisionsanwendungen, bei denen feinfühlige Steuersignale verarbeitet werden.
Schaltverhalten und Ansprechzeit
Die Ansprechzeit eines Halbleiterrelais ist signifikant kürzer als die eines elektromechanischen Relais. Während elektromechanische Relais oft im Millisekundenbereich schalten, liegt die Schaltzeit von Halbleiterrelais im Bereich von Mikrosekunden oder sogar Nanosekunden. Dies ist ein kritischer Vorteil in Hochfrequenzanwendungen oder bei der präzisen Taktung von Signalen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Halbleiterrelais (Solid State Relay – SSR) |
| Kontaktkonfiguration | 1 NO (1 Normally Open) |
| Steuerspannung (Eingang) | 5 V DC |
| Schaltspannung (Ausgang) | 12 V DC – 28 V DC |
| Max. Schaltstrom (Ausgang) | 0,05 A (50 mA) |
| Schaltprinzip | Berührungslos (MOSFET-basiert) |
| Schaltgeschwindigkeit | Sehr hoch (typisch im Mikrosekundenbereich) |
| Lebensdauer | Praktisch unbegrenzt (Millionen von Schaltzyklen) |
| Betriebstemperatur | Typisch -20°C bis +70°C (abhängig vom spezifischen Herstellerdesign) |
| Anwendung | Niedervolt-Schaltungen, Steuerungs-, Mess- und Automatisierungstechnik |
FAQ – Häufig gestellte Fragen zu MOS 12-28-5 – Halbleiterrelais 1 NO, 5 V DC / 12 – 28 V DC, 0,05 A
Was bedeutet „1 NO“ bei diesem Halbleiterrelais?
Die Bezeichnung „1 NO“ steht für „1 Normally Open“. Dies bedeutet, dass der Ausgangskontakt des Relais im Ruhezustand, also ohne angelegte Steuerspannung, geöffnet ist. Erst wenn die korrekte Steuerspannung von 5 V DC anliegt, schließt der Kontakt und ermöglicht den Stromfluss durch die Last im definierten Spannungsbereich von 12 V bis 28 V DC.
Ist das MOS 12-28-5 für den Einsatz mit Mikrocontrollern geeignet?
Ja, das MOS 12-28-5 ist hervorragend für den Einsatz mit Mikrocontrollern wie Arduino, Raspberry Pi oder anderen Entwicklungsboards geeignet. Die Ansteuerspannung von 5 V DC ist ein Standardwert für viele Mikrocontroller-Ausgänge, und die geringe Stromaufnahme auf der Eingangseite belastet die Mikrocontroller-Pins nur minimal.
Welche Art von Lasten kann das MOS 12-28-5 schalten?
Mit einem maximalen Schaltstrom von 0,05 A (50 mA) eignet sich das MOS 12-28-5 ideal für die Steuerung von kleineren Lasten. Dazu gehören beispielsweise Low-Power-LEDs, Transistoren in Ansteuerungsstufen, kleine Relaisspulen (falls deren Stromaufnahme innerhalb des Limits liegt), oder andere elektronische Bauteile, die präzise und verschleißfrei geschaltet werden müssen.
Was sind die Vorteile gegenüber einem elektromechanischen Relais?
Die Hauptvorteile gegenüber elektromechanischen Relais sind die praktisch unbegrenzte Lebensdauer durch den Verzicht auf mechanische Kontakte, die hohe Schaltgeschwindigkeit, der geräuscharme Betrieb und die geringere mechanische Beanspruchung. Dies führt zu höherer Zuverlässigkeit und geringeren Wartungskosten.
Benötigt das Relais eine externe Stromversorgung für die Lastseite?
Ja, das MOS 12-28-5 schaltet eine Last im Bereich von 12 V DC bis 28 V DC. Diese Last benötigt eine eigene, separate Stromversorgung, die entsprechend der Spannung und des Strombedarfs der zu schaltenden Komponente ausgelegt ist. Das Relais fungiert hierbei als Schalter, der diese Stromversorgung zur Last durchschaltet.
Ist das MOS 12-28-5 für hohe Schaltfrequenzen geeignet?
Aufgrund seiner Halbleitertechnologie und der schnellen Schaltzeiten ist das MOS 12-28-5 für den Einsatz in Anwendungen mit relativ hohen Schaltfrequenzen gut geeignet, solange die maximale Strombelastbarkeit von 0,05 A nicht überschritten wird. Es übertrifft die Schaltgeschwindigkeit von elektromechanischen Relais bei Weitem.
Wie wird das Relais vor Überspannung oder falschen Anschlüssen geschützt?
Das MOS 12-28-5 Halbleiterrelais verfügt über eine inhärente Robustheit durch seine Halbleiterkonstruktion. Zusätzlichen Schutz kann durch vorgeschaltete Schutzbeschaltungen wie z.B. Dioden oder Varistoren realisiert werden, insbesondere wenn die angeschlossene Last Induktivitäten enthält oder das Risiko von Spannungsspitzen besteht. Die korrekte Verdrahtung gemäß den Spezifikationen ist essenziell.
