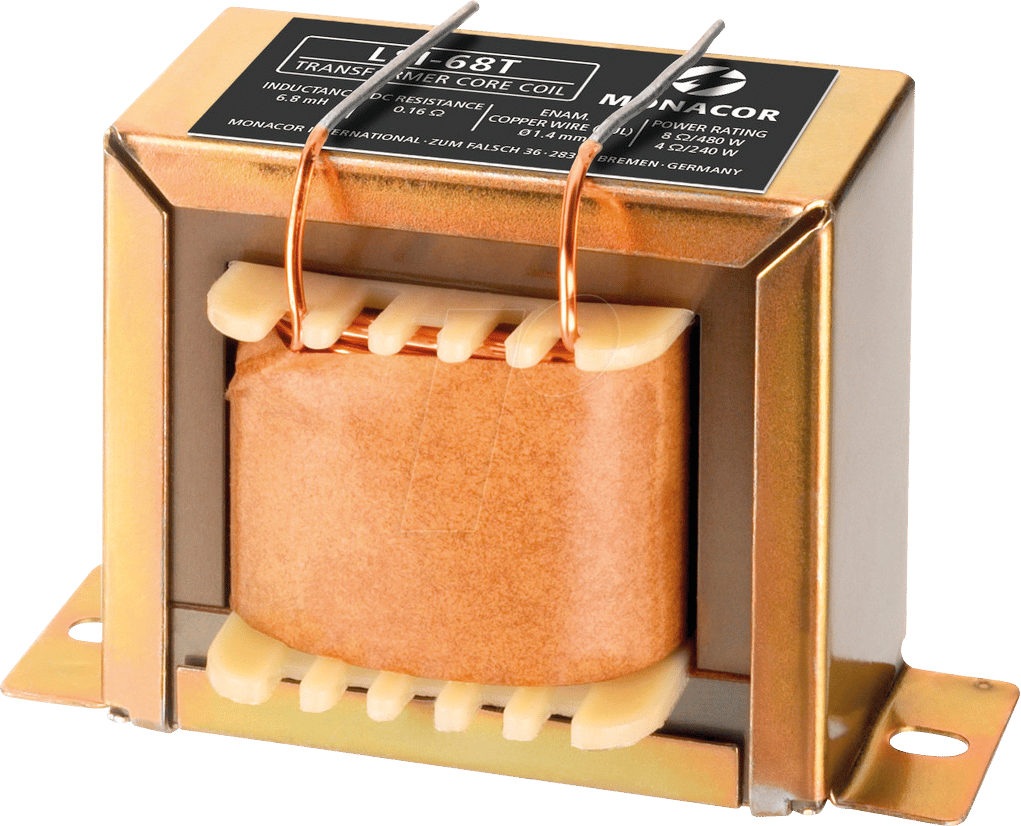

Präzision und Leistung: Die MONACOR Trafokernspule MON LSI-68T für anspruchsvolle Schaltungen
Wenn es um die zuverlässige und effiziente Realisierung von elektronischen Schaltungen geht, ist die Wahl der richtigen Komponenten entscheidend. Die MONACOR Trafokernspule MON LSI-68T mit einer Induktivität von 6,8 mH und einem Widerstand von 0,16 Ohm ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die höchste Präzision und minimale Verluste in ihren Audio-, Netzteil- oder Filteranwendungen fordern. Sie löst das Problem von unerwünschten Oberwellen, sorgt für stabile Stromversorgung und optimiert die Signalintegrität in komplexen Systemen.
Technologische Überlegenheit der MON LSI-68T
Im Vergleich zu Standard-Luftspulen oder minderwertigen Trafokernen bietet die MON LSI-68T eine signifikant verbesserte Performance. Der Kern aus speziellem Ferritmaterial minimiert magnetische Verluste und ermöglicht eine präzise Steuerung des magnetischen Flusses. Dies resultiert in einer höheren Effizienz, geringerer Wärmeentwicklung und einer gesteigerten Linearität über einen breiten Frequenzbereich. Der geringe Gleichstromwiderstand von nur 0,16 Ohm minimiert Leistungsverluste, was insbesondere in energieempfindlichen Anwendungen von großer Bedeutung ist. Die sorgfältige Wicklungstechnik und die hochwertigen Materialien garantieren eine lange Lebensdauer und konstante elektrische Eigenschaften.
Optimierte Induktivität für Vielseitige Anwendungen
Die Induktivität von 6,8 Millihenry (mH) ist ein Kernwert, der die MON LSI-68T zu einem universellen Bauteil für eine Vielzahl von Schaltungskonfigurationen macht. Diese spezifische Induktivität ist optimal abgestimmt für:
- Audio-Frequenzweichen: Zur präzisen Trennung von Frequenzbereichen für Lautsprechersysteme, um eine klare und ausgewogene Wiedergabe zu erzielen.
- Netzteil-Filterungen: Zur Glättung von Gleichspannungen in Schaltnetzteilen und linearen Netzteilen, zur Unterdrückung von Brummspannungen und zur Verbesserung der Stabilität.
- Oszillator-Schaltungen: Als entscheidendes Element zur Erzeugung und Stabilisierung von Schwingungen in Signalgeneratoren und anderen elektronischen Oszillatoren.
- Drosselspulen-Anwendungen: Zur Begrenzung von Stromspitzen und zur Energiespeicherung in Gleichstromkreisen.
- EMI-Filter: Zur Reduktion von elektromagnetischen Störungen in sensiblen Geräten.
Konstruktionsmerkmale für Maximale Zuverlässigkeit
Die MONACOR MON LSI-68T zeichnet sich durch ihre robuste Bauweise und die Verwendung von erstklassigen Materialien aus, die auf Langlebigkeit und konstante Leistung ausgelegt sind. Der präzise gefertigte Ferritkern bildet das Fundament für die herausragenden elektrischen Eigenschaften. Die Kupferwicklung ist sorgfältig auf den Kern aufgebracht, um einen geringen Gleichstromwiderstand (DCR) zu gewährleisten und somit minimale Leistungsverluste zu erzielen. Die Spule ist auf einem stabilen Sockel montiert, der eine einfache und sichere Integration in Leiterplatten und Gehäuse ermöglicht.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Hersteller | MONACOR |
| Modellnummer | LSI-68T |
| Typ | Trafokernspule |
| Induktivität | 6,8 mH (Millihenry) |
| Gleichstromwiderstand (DCR) | 0,16 Ohm |
| Kernmaterial | Hochwertiges Ferritmaterial für minimale Verluste und hohe Permeabilität |
| Wicklungsmaterial | Hochreine Kupferlitze |
| Betriebstemperaturbereich | -20°C bis +85°C (typisch, spezifische Daten können je nach Einsatzumgebung variieren) |
| Abmessungen | Kompakte Bauform für platzsparende Integration in Schaltungen (genaue Maße sind im technischen Datenblatt des Herstellers zu finden) |
| Montage | Geeignet für Lötanschlüsse auf Leiterplatten oder den Einsatz in Steckverbindungen |
| Anwendungsgebiete | Audio-Frequenzweichen, Netzteil-Filterungen, Oszillator-Schaltungen, Drosselspulen, EMI-Filter |
Qualitätssicherung und Materialintegrität
Die MON LSI-68T wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass jede Spule die spezifizierten elektrischen Parameter erfüllt. Die Auswahl des Ferritkernmaterials ist entscheidend für die Performance. Dieses spezielle Material wurde hinsichtlich seiner magnetischen Permeabilität und Sättigungsinduktion optimiert, um auch bei höheren Strombelastungen eine lineare Charakteristik beizubehalten und eine übermäßige Hysterese-Verlustleistung zu vermeiden. Die verwendeten Kupferdrähte sind isoliert, um Kurzschlüsse zwischen den Windungen zu verhindern und die elektrische Sicherheit zu gewährleisten. Die Präzision der Wicklung trägt nicht nur zur Erreichung des exakten Induktivitätswertes bei, sondern minimiert auch parasitäre Kapazitäten, die in Hochfrequenzanwendungen unerwünscht sind.
Technische Expertise für Ihre Projekte
Die präzise Induktivität von 6,8 mH ermöglicht eine fein abgestimmte Filterung und Signalformung. In Audio-Frequenzweichen ermöglicht dieser Wert die effektive Trennung von tiefen und mittleren Frequenzen, was zu einer klaren und detaillierten Basswiedergabe und einer sauberen Trennung der Mitten führt. In Schaltnetzteilen dient die Spule als Energiespeicher-Element im Ausgangsfilter. Ihre geringe Induktivität im Verhältnis zur Kapazität ermöglicht eine schnelle Reaktionszeit des Netzteils bei Laständerungen, während der geringe DCR den Wirkungsgrad optimiert. Die MON LSI-68T minimiert die durch die Spule verursachten Verluste und trägt somit zur Energieeffizienz des Gesamtsystems bei. Dies ist besonders relevant für batteriebetriebene Geräte oder Anwendungen, bei denen jede eingesparte Wattstunde zählt.
Anwendungsflexibilität und Integration
Die Konstruktion der MON LSI-68T ist auf eine einfache Integration in bestehende und neue Schaltungsdesigns ausgelegt. Die Lötösen sind so konzipiert, dass sie einen sicheren und dauerhaften elektrischen Kontakt auf Leiterplatten gewährleisten. Die kompakten Abmessungen der Spule erlauben eine hohe Packungsdichte auf der Platine, was in platzbeschränkten Gehäusen von Vorteil ist. Unabhängig davon, ob Sie ein Lautsprecher-System neu entwickeln, ein bestehendes Netzteil optimieren oder eine Schwingungsschaltung stabilisieren möchten, die MON LSI-68T bietet die Zuverlässigkeit und Präzision, die Sie für den Erfolg Ihres Projekts benötigen.
Häufig gestellte Fragen zu MON LSI-68T – MONACOR Trafokernspule, 6,8 mH, 0,16 Ohm
Was ist die Hauptfunktion einer Trafokernspule wie der MON LSI-68T?
Die Hauptfunktion einer Trafokernspule ist die Speicherung und Freigabe von Energie in Form eines Magnetfeldes. Sie wird verwendet, um den Stromfluss in einer Schaltung zu beeinflussen, zu filtern, zu glätten oder Schwingungen zu erzeugen. Die MON LSI-68T mit ihren spezifischen Werten ist besonders geeignet für Filteranwendungen und zur Stabilisierung von Gleichstromversorgungen.
Für welche Art von elektronischen Schaltungen ist die MON LSI-68T besonders gut geeignet?
Die MON LSI-68T eignet sich hervorragend für Audio-Frequenzweichen, die Glättung von Ausgangssignalen in Schaltnetzteilen, Oszillator-Schaltungen, Drosselkreise und zur Unterdrückung von elektromagnetischen Interferenzen (EMI).
Welchen Vorteil bietet der geringe Gleichstromwiderstand (DCR) von 0,16 Ohm?
Ein geringer Gleichstromwiderstand bedeutet, dass die Spule im Betrieb weniger Energie in Wärme umwandelt. Dies führt zu geringeren Leistungsverlusten, einer höheren Effizienz des Gesamtsystems und einer geringeren Erwärmung der Komponente selbst, was die Lebensdauer und Zuverlässigkeit erhöht.
Ist die MON LSI-68T für Hochfrequenzanwendungen geeignet?
Ja, die MON LSI-68T ist aufgrund ihres hochwertigen Ferritkerns und der präzisen Wicklung auch für Anwendungen im höheren Frequenzbereich geeignet. Der Kern minimiert Verluste bei wechselnden Magnetfeldern, und die sorgfältige Konstruktion reduziert parasitäre Effekte.
Welche spezifischen Vorteile bietet der Ferritkern gegenüber anderen Spulenmaterialien?
Ferritkerne bieten im Vergleich zu Luftspulen eine höhere Induktivität bei geringerer Baugröße. Sie sind zudem magnetisch und ermöglichen eine effiziente Speicherung von Energie im Magnetfeld. Das spezielle Ferritmaterial der MON LSI-68T ist auf geringe Verluste und eine hohe magnetische Permeabilität optimiert, was zu einer besseren Leistung und Effizienz führt.
Wie wird die Qualität und Zuverlässigkeit der MON LSI-68T sichergestellt?
MONACOR legt großen Wert auf die Qualität seiner Produkte. Die MON LSI-68T wird unter Einhaltung strenger Fertigungsstandards hergestellt. Die Auswahl der Materialien, die Präzision der Wicklung und die Einhaltung der elektrischen Spezifikationen werden während des gesamten Produktionsprozesses überwacht, um eine gleichbleibend hohe Qualität und Zuverlässigkeit zu gewährleisten.
Was bedeutet die Angabe „6,8 mH“?
Die Angabe „6,8 mH“ steht für 6,8 Millihenry. Henry (H) ist die SI-Einheit der elektrischen Induktivität. Die Induktivität beschreibt das Vermögen einer Spule, sich Änderungen des durch sie fließenden Stroms zu widersetzen und dabei ein Magnetfeld aufzubauen. Ein höherer mH-Wert bedeutet in der Regel eine stärkere Wirkung auf den Stromfluss.
