MOC 8101 – Der Schlüssel zur galvanischen Trennung in Ihrer Schaltung
Der MOC 8101 Optokoppler ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige galvanische Trennung zwischen unterschiedlichen Schaltungsteilen benötigen. Er ermöglicht die sichere Übertragung von Signalen, ohne dass eine direkte elektrische Verbindung besteht, und schützt somit empfindliche Komponenten vor Überspannungen und Störungen.
Herausragende Leistung durch fortschrittliche Technologie
Im Gegensatz zu einfachen Trennlösungen, die anfällig für elektromagnetische Interferenzen (EMI) sind oder eine zu geringe Isolationsspannung aufweisen, setzt der MOC 8101 Optokoppler auf eine optimierte Dioden- und Transistortechnologie. Diese Kombination gewährleistet eine präzise Signalübertragung mit geringer Verzögerung und hoher Rauschunterdrückung. Die integrierte Bauweise minimiert parasitäre Kapazitäten und Induktivitäten, was zu einer gesteigerten Performance und Zuverlässigkeit Ihrer Schaltungen führt. Dies macht ihn zur überlegenen Wahl für anspruchsvolle industrielle Anwendungen, Netzteilkonstruktionen und Messgeräte, bei denen absolute Signalintegrität und Sicherheit oberste Priorität haben.
Vorteile des MOC 8101 Optokopplers
- Galvanische Trennung: Bietet eine sichere und vollständige Isolation zwischen Eingang und Ausgang, um Spannungsspitzen und Störungen zu verhindern.
- Hohe Isolation Spannung: Gewährleistet den Schutz von Komponenten vor schädlichen Spannungsdifferenzen.
- Schnelle Schaltzeiten: Ermöglicht eine effiziente Signalübertragung mit minimaler Verzögerung.
- Geringer Leckstrom: Minimiert unnötige Energieverluste und verbessert die Effizienz der Schaltung.
- Breiter Betriebstemperaturbereich: Garantiert zuverlässige Funktion unter verschiedenen Umgebungsbedingungen.
- Standardisierte Pinbelegung: Vereinfacht die Integration in bestehende Designs und erleichtert den Austausch.
- Hohe Zuverlässigkeit: Entwickelt für langlebigen und stabilen Betrieb.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Optokoppler (Fototransistor-Ausgang) |
| Modell | MOC 8101 |
| Isolationsspannung (RMS) | 5000 V AC |
| Vorwärtsstrom (IF) | Max. 60 mA |
| Sperrspannung (VR) | Max. 6 V |
| Stromübertragungsverhältnis (CTR) bei IF = 10mA, VCE = 5V | Typisch 100% bis 200% |
| Ausgangsstrom (IC) | Max. 150 mA |
| Ausgangsspannung (VCE) | Max. 30 V |
| Schaltzeit (Anstiegszeit / Abfallzeit) | Typisch < 2 µs / < 2 µs |
| Betriebstemperaturbereich | -55°C bis +100°C |

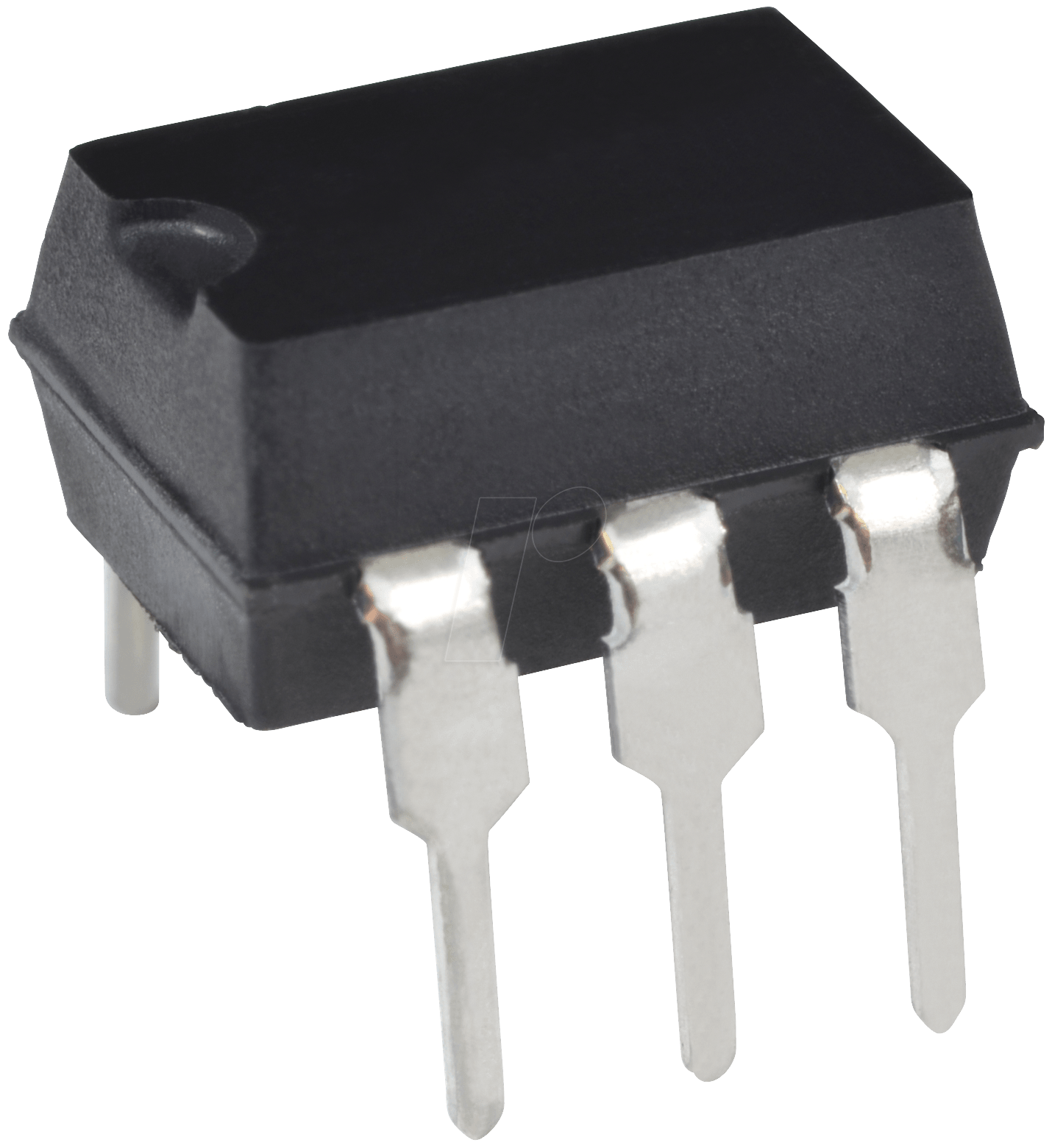

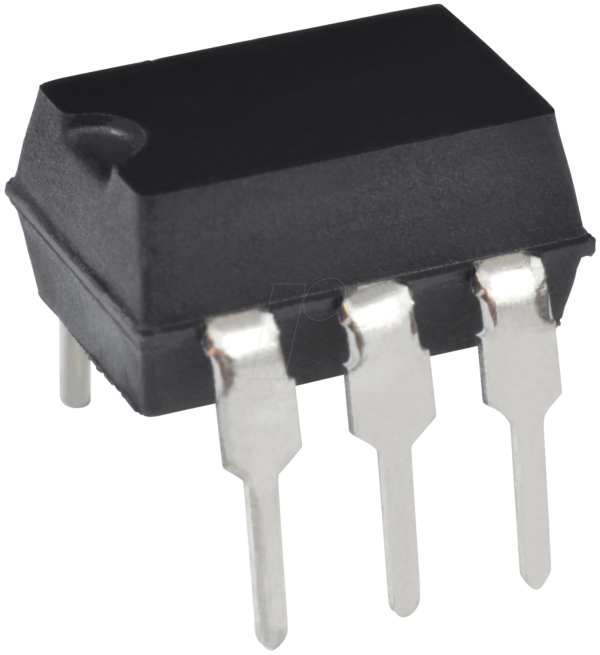

| Gehäuse | DIP-6 (Dual In-line Package) |
| Anwendungsbereiche | Netzteile, Stromversorgungen, Solid State Relais, industrielle Steuerungen, Signalisolierung |
Einsatzgebiete und Anwendungsbeispiele
Der MOC 8101 Optokoppler findet breite Anwendung in verschiedenen Elektroniksegmenten. Seine Fähigkeit, hohe Spannungsdifferenzen sicher zu überbrücken, prädestiniert ihn für den Einsatz in Schaltnetzteilen, wo er zur Isolierung der Primär- und Sekundärseite dient und somit vor gefährlichen Netzspannungen schützt. In industriellen Steuerungs- und Automatisierungssystemen wird er zur Entkopplung von SPS-Signalen (Speicherprogrammierbare Steuerung) von Feldgeräten eingesetzt, um die Steuerungseinheit vor transienten Überspannungen oder Fehlströmen zu schützen, die von externen Sensoren oder Aktuatoren ausgehen könnten. Auch im Bereich der Leistungselektronik, beispielsweise bei der Ansteuerung von Leistungs-MOSFETs oder IGBTs, spielt der MOC 8101 eine wichtige Rolle, indem er eine zuverlässige und sichere Ansteuerung der Gates ermöglicht.
Sicherheitsaspekte und Zuverlässigkeit
Die Konstruktion des MOC 8101 Optokopplers wurde mit Fokus auf maximale Sicherheit und Zuverlässigkeit entwickelt. Die hohe Isolationsspannung von 5000 V AC (RMS) minimiert das Risiko von Durchschlägen und schützt somit sowohl Bediener als auch die wertvolle Schaltungselektronik. Der geringe Leckstrom im Sperrzustand sorgt für minimale Energieverluste und trägt zur Energieeffizienz bei. Das robuste DIP-6-Gehäuse bietet mechanischen Schutz und erleichtert die Montage auf Leiterplatten. Die garantierte Leistung über einen weiten Temperaturbereich von -55°C bis +100°C unterstreicht die Eignung für anspruchsvolle Umgebungen.
Optimale Signalübertragung mit dem MOC 8101
Die interne Architektur des MOC 8101 kombiniert eine hocheffiziente Leuchtdiode (LED) als Lichtquelle mit einem Fototransistor als Detektor. Diese Kombination ermöglicht eine schnelle und präzise Übertragung von digitalen und analogen Signalen. Das Stromübertragungsverhältnis (CTR) liegt typischerweise zwischen 100% und 200%, was bedeutet, dass der Ausgangsstrom mindestens so groß ist wie der Eingangsstrom, was eine robuste Signalverstärkung ermöglicht. Die schnellen Schaltzeiten von typischerweise unter 2 Mikrosekunden für Anstieg und Abfall sind entscheidend für Hochfrequenzanwendungen und ermöglichen eine effiziente Taktung von digitalen Schaltungen.
FAQ – Häufig gestellte Fragen zu MOC 8101 – Optokoppler
Was ist die Hauptfunktion eines Optokopplers wie dem MOC 8101?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung. Das bedeutet, er überträgt elektrische Signale von einer Schaltung in eine andere, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt die Schaltungen vor Überspannungen, Störungen und ermöglicht die sichere Integration von Komponenten mit unterschiedlichen Massepotenzialen.
In welchen Anwendungsbereichen wird der MOC 8101 typischerweise eingesetzt?
Der MOC 8101 wird häufig in Netzteilen, Stromversorgungen, industriellen Steuerungen, Messgeräten, Solid State Relais und überall dort eingesetzt, wo eine zuverlässige Signalübertragung bei gleichzeitiger vollständiger elektrischer Isolation erforderlich ist.
Was bedeutet das Stromübertragungsverhältnis (CTR) beim MOC 8101?
Das Stromübertragungsverhältnis (CTR – Current Transfer Ratio) gibt das Verhältnis zwischen dem Ausgangsstrom (Kollektorstrom des Transistors) und dem Eingangsstrom (Vorwärtsstrom der LED) an. Ein CTR von 100% bis 200% beim MOC 8101 bedeutet, dass der Ausgangsstrom mindestens so groß oder sogar doppelt so groß ist wie der durch die LED fließende Strom, was eine gute Signalverstärkung bietet.
Wie unterscheidet sich der MOC 8101 von anderen Optokopplern?
Der MOC 8101 zeichnet sich durch seine hohe Isolationsspannung (5000 V AC), seine schnellen Schaltzeiten und sein gutes Stromübertragungsverhältnis aus. Diese Kombination macht ihn zu einer leistungsfähigen und zuverlässigen Wahl für anspruchsvolle Anwendungen, die über die Basisfunktionen einfacher Optokoppler hinausgehen.
Kann der MOC 8101 auch zur Übertragung von analogen Signalen verwendet werden?
Ja, Optokoppler wie der MOC 8101 können auch zur Übertragung von analogen Signalen eingesetzt werden, solange die Bandbreite des Optokopplers ausreicht und die Signalform nicht zu stark verzerrt wird. Die Linearität der Übertragung hängt vom spezifischen Betriebspunkt ab.
Welche Vorteile bietet die galvanische Trennung durch den MOC 8101?
Die galvanische Trennung schützt empfindliche Elektronik vor Beschädigung durch Überspannungen, Spannungsspitzen und elektrisches Rauschen. Sie erhöht die Sicherheit für Benutzer, indem sie den Kontakt mit potenziell gefährlichen Spannungen verhindert, und ermöglicht die Verbindung von Schaltungsteilen mit unterschiedlichen Erdungspotenzialen.
Welche Stromstärke kann der MOC 8101 maximal schalten?
Der MOC 8101 kann einen maximalen Kollektorstrom (IC) von 150 mA schalten. Dies ist der Strom, der durch den Ausgangstransistor fließen kann, wenn er eingeschaltet ist.
