MOC 3081 – Optokoppler: Robuste Signalentkopplung für zuverlässige Elektronikprojekte
Der MOC 3081 Optokoppler ist die ideale Lösung für Entwickler und Hobbyisten, die eine zuverlässige und sichere Trennung zwischen elektronischen Schaltungen benötigen. Er verhindert effektiv die Ausbreitung von Störungen und schützt empfindliche Steuerkomponenten vor Überspannungen und elektrischem Lärm.
Präzise Signalübertragung mit Galvanischer Trennung
In modernen elektronischen Systemen ist die Fähigkeit zur effektiven Signalentkopplung von entscheidender Bedeutung. Der MOC 3081 Optokoppler, ein hochintegriertes Bauteil, realisiert diese Entkopplung durch den Einsatz von Licht. Dies bedeutet, dass elektrische Signale von der Eingangsseite zur Ausgangsseite durch einen optischen Pfad übertragen werden, wodurch eine vollständige galvanische Trennung gewährleistet wird. Diese Trennung ist essentiell, um empfindliche Mikrocontroller oder Logikschaltungen vor potenziell schädlichen Spannungsspitzen, Masse-Schleifen oder elektromagnetischen Störungen (EMI) aus der Leistungselektronik zu schützen. Insbesondere bei Anwendungen, die mit Netzspannung oder Hochstromkomponenten arbeiten, wie z.B. Netzteilen, Motorsteuerungen oder Dimmern, ist der MOC 3081 ein unverzichtbarer Baustein zur Erhöhung der Systemstabilität und zur Vermeidung von Ausfällen.
Überlegene Vorteile des MOC 3081 gegenüber Standardlösungen
Im Vergleich zu einfachen Widerstands- oder Kondensator-Kopplungen bietet der MOC 3081 Optokoppler eine Reihe signifikanter Vorteile, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen:
- Galvanische Trennung: Bietet eine vollständige elektrische Trennung, die unerlässlich ist, um die Sicherheit von Benutzern und Geräten zu gewährleisten und die Lebensdauer empfindlicher Komponenten zu verlängern.
- Rauschunterdrückung: Effektiv bei der Unterdrückung von Gleichtaktstörungen und elektromagnetischen Interferenzen, was zu einer saubereren Signalintegrität führt.
- Hohe Isolationsspannung: Die interne Struktur ermöglicht eine hohe Spannungsfestigkeit zwischen Eingangs- und Ausgangsschaltungen, typischerweise bis zu 3.750 V RMS.
- Kompaktes Gehäuse: Ermöglicht eine platzsparende Integration in Schaltungsdesigns, ideal für dicht bestückte PCBs.
- Schnelle Schaltzeiten: Bietet schnelle Reaktionszeiten, die für die Steuerung von Halbleiterrelais oder zur Ansteuerung von Triacs in schnellen Schaltanwendungen notwendig sind.
- Robustheit: Widerstandsfähig gegenüber Umwelteinflüssen und mechanischer Belastung, was seine Zuverlässigkeit in industriellen Umgebungen erhöht.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von der Netzspannungssteuerung bis hin zur analogen Signalübertragung in speziellen Konfigurationen.
Einsatzmöglichkeiten und Anwendungsgebiete
Der MOC 3081 Optokoppler findet breite Anwendung in zahlreichen Bereichen der Elektronikentwicklung und -fertigung:
- Netzteil-Steuerung: Zur sicheren Ansteuerung von Leistungshalbleitern in Schaltnetzteilen und DC/DC-Wandlern.
- Motorsteuerungen: Ermöglicht die präzise und sichere Steuerung von AC-Motoren über Triacs, z.B. in Haushaltsgeräten oder industriellen Automatisierungssystemen.
- Beleuchtungstechnik: Ideal für den Einsatz in dimmbaren LED-Treibern und Phasenanschnitt-Dimmern zur Steuerung von Lichtintensitäten.
- Industrielle Automatisierung: Zur Entkopplung von Sensoren, Aktoren und Steuerungslogik in rauen Umgebungen.
- Haushaltsgeräte: In Waschmaschinen, Geschirrspülern und Klimaanlagen zur Steuerung von Leistungsmodulen.
- Medizintechnik: Wo die Einhaltung strenger Sicherheitsstandards und die Vermeidung von Kriechströmen unerlässlich sind.
- Schrittmotortreiber: Zur sicheren Ansteuerung der Leistungstreiber von Schrittmotoren.

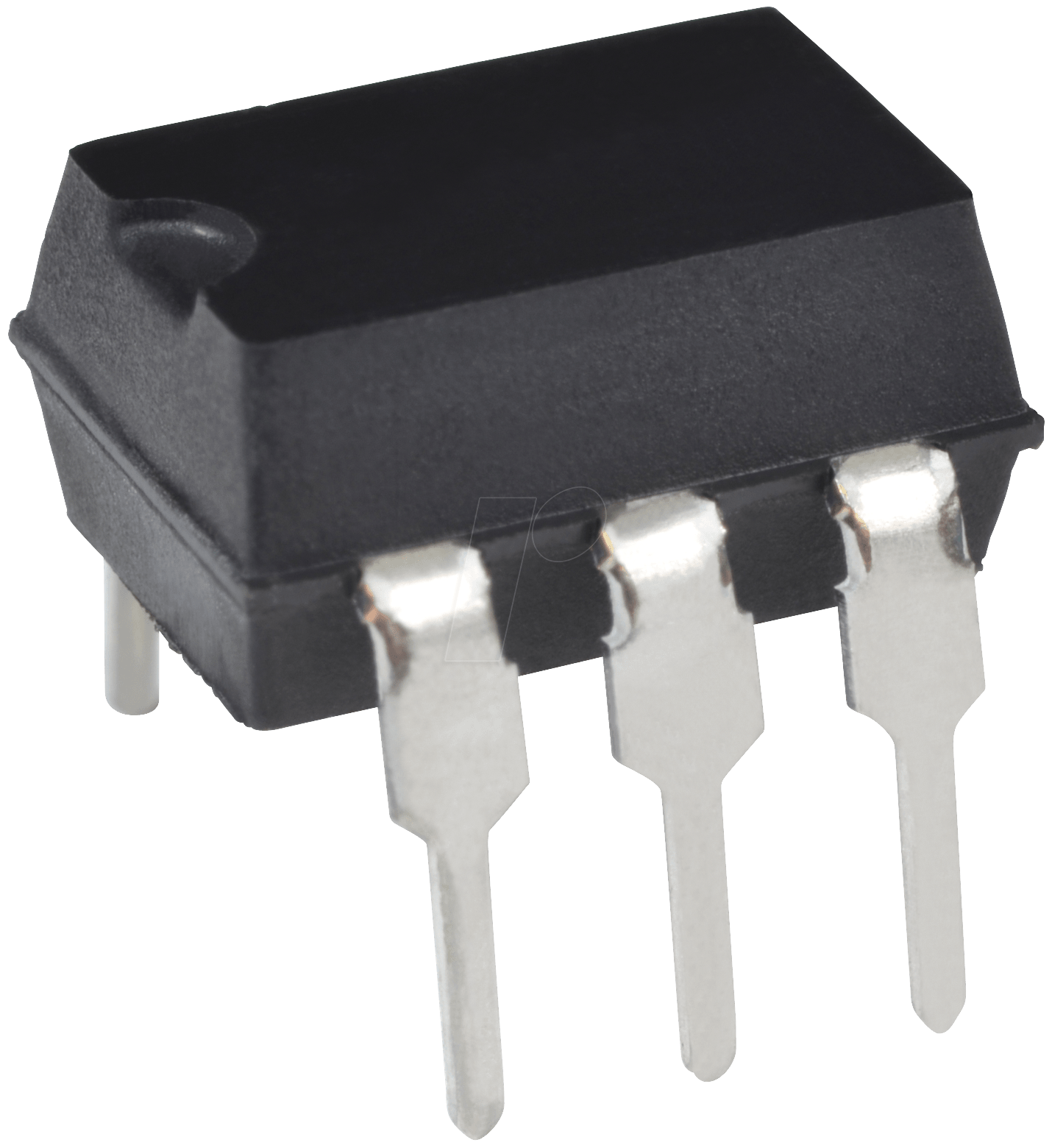

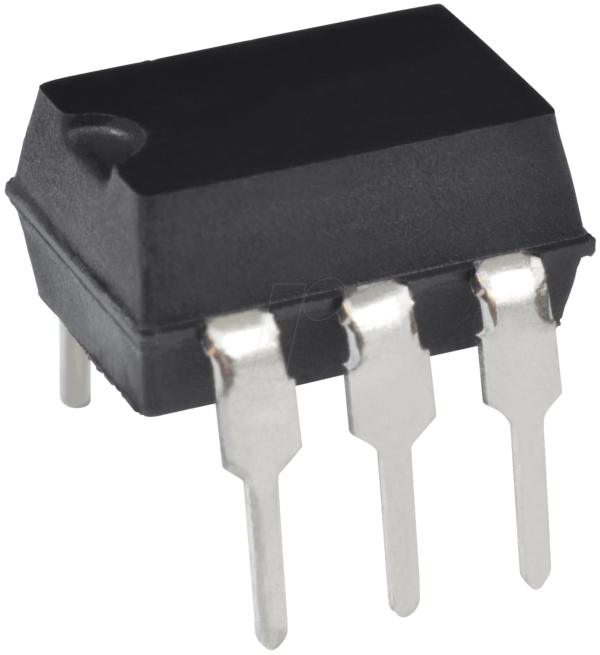

Technische Spezifikationen des MOC 3081
Der MOC 3081 ist ein hochmoderner Optokoppler, der speziell für Anwendungen entwickelt wurde, die eine zuverlässige und sichere Signalübertragung erfordern. Seine Konstruktion und Leistungsparameter machen ihn zu einem integralen Bestandteil vieler elektronischer Schaltungen.
| Merkmal | Spezifikation |
|---|---|
| Typ | Optokoppler mit Nullspannungsdurchgangsschalter (Zero Crossing) |
| Ausgangstyp | Triac-Treiber |
| Dioden-Vorwärtsstrom (IF) | Maximal 60 mA |
| Dioden-Sperrspannung (VR) | Minimal 5 V |
| Isolation Spannung (RMS) | 3.750 V |
| Lichtschranken-Schaltspannung (VDRM) | Minimal 250 V |
| Gehäusetyp | 6-Pin-DIP (Dual In-line Package) |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Ansprechzeit (An/Aus) | Typisch < 5 µs |
| Auslöseempfindlichkeit (IFTT) | Maximal 15 mA |
Detaillierte Betrachtung der Funktionsweise und Konstruktion
Der MOC 3081 besteht im Wesentlichen aus zwei Hauptkomponenten, die optisch miteinander verbunden sind: einer Galliumarsenid (GaAs) Infrarot-Emitter-Diode auf der Eingangsseite und einem Silizium-Phototriac auf der Ausgangsseite. Diese Anordnung ermöglicht die effektive Implementierung einer galvanischen Trennung. Wenn an die Eingangsdiode ein ausreichend hoher Vorwärtsstrom angelegt wird, emittiert diese Licht im Infrarotbereich. Dieses Licht wird von der Fotodioden-Schaltstrecke des integrierten Phototriacs erfasst. Die Beleuchtungsintensität des Phototriacs löst wiederum dessen Durchleitung aus, wodurch er als Schalter für die Ausgangsschaltung fungiert.
Das besondere Merkmal des MOC 3081 ist seine „Zero Crossing“ Funktionalität. Dies bedeutet, dass der Phototriac erst dann eingeschaltet wird, wenn die Wechselspannung über seine Klemmen einen Nulldurchgang erreicht. Dies ist ein kritischer Vorteil bei der Steuerung von induktiven Lasten wie Motoren, da es harte Schaltüberspannungen und damit verbundene elektromagnetische Störungen reduziert. Das Vermeiden von Schaltvorgängen bei hohen Spannungs- oder Stromwerten minimiert die Belastung der Schaltelemente und verlängert die Lebensdauer der gesamten angeschlossenen Geräte. Die hohe Isolationsspannung von 3.750 V RMS gewährleistet eine sichere Trennung zwischen der Niederspannungs-Steuerlogik und der potenziell gefährlichen Netzspannungsseite. Die kompakte Bauform im 6-Pin-DIP-Gehäuse erlaubt eine einfache Bestückung auf Leiterplatten und ist ideal für Anwendungen mit begrenztem Platzangebot. Der breite Betriebstemperaturbereich von -40 °C bis +85 °C unterstreicht die Robustheit und Zuverlässigkeit des Bauteils für diverse Umgebungsbedingungen.
Umfassende Schutzmechanismen durch den MOC 3081
Der MOC 3081 fungiert als eine Art elektrischer Puffer, der die Steuerlogik vor den Widrigkeiten der Leistungselektronik schützt. In vielen Systemen sind die Steuerkomponenten, wie z.B. Mikrocontroller, auf niedrige Spannungen und geringe Ströme angewiesen. Die Leistungsseite hingegen arbeitet oft mit hohen Spannungen und kann erhebliche elektrische Störungen erzeugen. Ohne eine geeignete Trennung könnten diese Störungen die empfindlichen Steuerchips beschädigen oder deren Funktion beeinträchtigen. Der Optokoppler stellt hier eine formidable Barriere dar.
Ein weiterer wichtiger Aspekt ist der Schutz vor Spannungsspitzen. Transienten, die durch das Schalten induktiver Lasten entstehen, können extrem hohe Spannungsamplituden erreichen. Durch die optische Kopplung wird verhindert, dass diese Spitzen direkt auf die Steuerseite überschlagen. Die „Zero Crossing“-Technologie minimiert zusätzlich die Schalttransienten. Bei der Ansteuerung von Geräten, die mit Netzspannung betrieben werden, ist die Vermeidung von Netzstörungen essenziell. Masse-Schleifen, die durch unsachgemäße Erdung entstehen, können ebenfalls zu unerwünschten Signalverfälden führen. Der MOC 3081 eliminiert diese Gefahr, indem er jede direkte elektrische Verbindung zwischen den beiden Schaltungsteilen unterbindet. Seine Fähigkeit, auch bei hohen Frequenzen präzise zu schalten, macht ihn zu einem Baustein, der die Integrität des Gesamtsystems maßgeblich unterstützt und die Entwicklungszeit durch die Reduzierung von Diagnoseaufwand reduziert.
Die Bedeutung der Triac-Ansteuerung
Der MOC 3081 ist speziell dafür konzipiert, einen Triac anzusteuern. Triacs sind Halbleiterbauelemente, die zur Steuerung von Wechselstromlasten eingesetzt werden. Sie sind besonders vorteilhaft, wenn es darum geht, die Leistungsabgabe einer AC-Last stufenlos zu regeln, wie es bei Dimmern oder Drehzahlreglern der Fall ist. Die Ansteuerung eines Triacs erfordert präzise Gate-Impulse. Der MOC 3081 liefert genau solche Impulse, die sicher und zuverlässig den Triac in den Leitungszustand versetzen. Die „Zero Crossing“ Eigenschaft ist hierbei besonders wertvoll, da sie sicherstellt, dass der Triac erst dann schaltet, wenn die Netzspannung ihren Nulldurchgang passiert. Dies reduziert Rauschen und Schaltverluste erheblich. Im Gegensatz zu reinen Thyristor-Kopplern, die oft nur für eine Stromrichtung geeignet sind, kann ein Triac den Strom in beide Richtungen der Wechselspannung leiten, was ihn für viele AC-Anwendungen universell einsetzbar macht. Die Wahl eines Optokopplers mit Triac-Ausgang wie dem MOC 3081 vereinfacht das Design von AC-Leistungssteuerungen erheblich, da er die Notwendigkeit zusätzlicher Treiberschaltungen reduziert.
Langfristige Zuverlässigkeit und Kosteneffizienz
Durch die Implementierung des MOC 3081 Optokopplers in Ihren Designs investieren Sie in langfristige Zuverlässigkeit und reduzieren potenzielle Ausfallkosten. Die robuste Konstruktion und die Fähigkeit, empfindliche Komponenten zu schützen, führen zu einer erhöhten Lebensdauer der Endprodukte. Dies minimiert Reparaturkosten und erhöht die Kundenzufriedenheit. In der industriellen Anwendung, wo Ausfallzeiten schnell sehr kostspielig werden können, ist die Integration solcher zuverlässigen Bausteine eine strategische Entscheidung. Die Kosten für den MOC 3081 im Vergleich zum potenziellen Schaden, den er verhindern kann, sind gering. Die einfache Integration und die breite Verfügbarkeit von Datenblättern und Anwendungshinweisen erleichtern zudem die Entwicklungsphase, was zu schnelleren Markteinführungszeiten führt.
FAQ – Häufig gestellte Fragen zu MOC 3081 – Optokoppler
Was ist der Hauptvorteil der Verwendung des MOC 3081?
Der Hauptvorteil des MOC 3081 ist die Bereitstellung einer vollständigen galvanischen Trennung zwischen der Steuerseite und der Lastseite, wodurch empfindliche Komponenten vor Überspannungen und elektrischem Rauschen geschützt werden und die Systemsicherheit erhöht wird.
Welche Art von Lasten kann der MOC 3081 steuern?
Der MOC 3081 ist speziell dafür ausgelegt, einen Triac anzusteuern, der wiederum Wechselstromlasten wie Motoren, Lampen oder Heizwiderstände steuern kann.
Was bedeutet „Zero Crossing“ im Zusammenhang mit dem MOC 3081?
Zero Crossing bedeutet, dass der Optokoppler den Triac erst dann einschaltet, wenn die Wechselspannung über seine Klemmen ihren Nulldurchgang erreicht. Dies reduziert Schalttransienten und elektromagnetische Interferenzen.
Ist der MOC 3081 für Anwendungen mit Netzspannung geeignet?
Ja, der MOC 3081 ist ideal für Anwendungen, die mit Netzspannung arbeiten, da er eine hohe Isolationsspannung bietet und die Steuerseite sicher von der Netzspannungsseite trennt.
Welche Art von Schaltungsdesign eignet sich am besten für den MOC 3081?
Der MOC 3081 eignet sich am besten für Designs, bei denen eine robuste und sichere Trennung zwischen Niederspannungslogik und Hochspannungs-AC-Leistungssteuerungen erforderlich ist, wie z.B. in der Motorsteuerung, Netzteiltechnik oder Beleuchtungssteuerung.
Wie wird der MOC 3081 in eine Schaltung integriert?
Der MOC 3081 wird typischerweise als 6-Pin-DIP-Bauteil auf einer Leiterplatte montiert. Die Eingangsdiode wird mit der Steuerlogik verbunden, während der Phototriac zur Ansteuerung eines externen Triacs verwendet wird.
Kann der MOC 3081 auch analoge Signale übertragen?
Obwohl primär für die Schaltung von AC-Lasten konzipiert, kann der MOC 3081 unter bestimmten Bedingungen und mit angepassten Schaltungen auch zur Übertragung von langsamen analogen Signalen genutzt werden, wobei die genaue Bandbreite durch die Eigenschaften des Phototriacs begrenzt ist.
