Optimale Signalentkopplung mit MOC 3022 – Der professionelle Optokoppler für Ihre Elektronikprojekte
Der MOC 3022 Optokoppler ist die essenzielle Komponente für Entwickler und Ingenieure, die eine zuverlässige und sichere Trennung zwischen unterschiedlichen Stromkreisen benötigen. Dieses hochpräzise Bauteil löst das Problem unerwünschter Spannungsspitzen und elektrischen Rauschens, indem es eine galvanische Trennung ermöglicht, und ist ideal für den Einsatz in Industrieautomatisierung, Haushaltsgeräten und komplexen Schaltungsdesigns, wo die Integrität des Signals und die Sicherheit des Bedieners oberste Priorität haben.
Überlegene Leistung und Zuverlässigkeit: Warum MOC 3022 die Standardlösung übertrifft
Herkömmliche Lösungen zur Signalübertragung können anfällig für Störungen sein und bieten oft keine ausreichende Isolation, was zu potenziellen Schäden an empfindlichen Komponenten oder sogar zu Sicherheitsrisiken führen kann. Der MOC 3022 Optokoppler zeichnet sich durch seine fortschrittliche Technologie aus, die eine robuste und zuverlässige Entkopplung gewährleistet. Die integrierte Lichtemitter- und Lichtempfänger-Kombination im Inneren des Gehäuses sorgt für eine unidirektionale Signalübertragung, die effektiv verhindert, dass Störsignale vom Niederspannungs- in den Hochspannungsbereich oder umgekehrt gelangen. Dies resultiert in einer verbesserten Systemstabilität, erhöhten Schutz für teure Elektronik und einer signifikant reduzierten Wahrscheinlichkeit von Fehlfunktionen.
Anwendungsgebiete des MOC 3022 Optokopplers
Der MOC 3022 ist ein vielseitiger Optokoppler, der in einer breiten Palette von Anwendungen glänzt, wo präzise und sichere Signalverarbeitung gefragt ist:
- Industrielle Steuerungen: Einsatz in SPS (Speicherprogrammierbare Steuerungen), Relaisansteuerungen und Motorsteuerungen zur sicheren Anbindung von Sensoren und Aktoren an Steuergeräte.
- Netzteile und Leistungselektronik: Zur Rückkopplung und Steuerung von Schaltnetzteilen und zur Isolierung von Hochspannungsbereichen.
- Haushaltsgeräte: Integration in Steuerplatinen von Waschmaschinen, Geschirrspülern und anderen Geräten zur zuverlässigen Ansteuerung von Komponenten und zur Erhöhung der Sicherheit.
- Audio- und Videotechnik: Zur Unterdrückung von Masseschleifen und zur Verbesserung der Signalqualität durch Entkopplung.
- Medizintechnik: Wo höchste Anforderungen an elektrische Sicherheit und Signalintegrität gestellt werden, wie z.B. in Überwachungsgeräten.
- Automobilindustrie: In Steuergeräten zur Entkopplung von Sensor- und Aktorsignalen.
Technische Spezifikationen und Leistungsmerkmale
Der MOC 3022 ist ein Optokoppler mit einer integrierten Silizium-Photodiode und einem Gallium-Arsenid-Infrarot-LED. Seine Bauform ermöglicht eine effiziente und stabile Übertragung von Steuersignalen über eine galvanische Barriere. Die primäre Funktion besteht darin, einen Steuerstromkreis von einem Laststromkreis zu entkoppeln und so empfindliche Steuerkomponenten vor hohen Spannungen oder Transienten zu schützen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Optokopplertyp | Triac-Ausgang |
| Diodenspannung (V_F) | Typisch 1.2 V bei 15 mA (Vorwärtsspannung des Infrarot-LEDs) |
| Diodenstrom (I_F) | Empfohlen: 15 mA (Betriebsstrom für den LED) |
| Spitzensperrspannung (V_DRM) | Minimum 250 V (Maximale Spannungsfestigkeit des Triac-Ausgangs) |
| Isolation Spannung (V_ISO) | Minimum 3750 V RMS (Elektrische Isolation zwischen Ein- und Ausgang) |
| Ausgangsstrom (I_TM) | 100 mA (Maximale Dauerstrombelastbarkeit des Triac-Ausgangs) |
| Betriebstemperaturbereich | -40 °C bis +85 °C (Zuverlässige Funktion unter widrigen Bedingungen) |

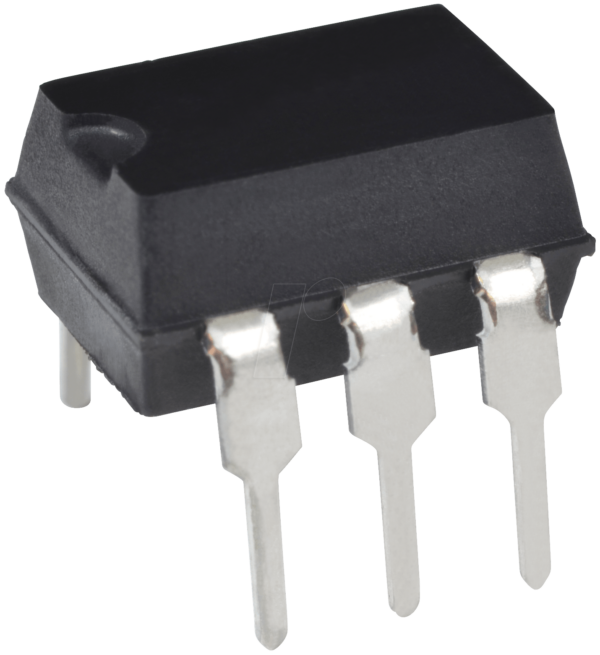

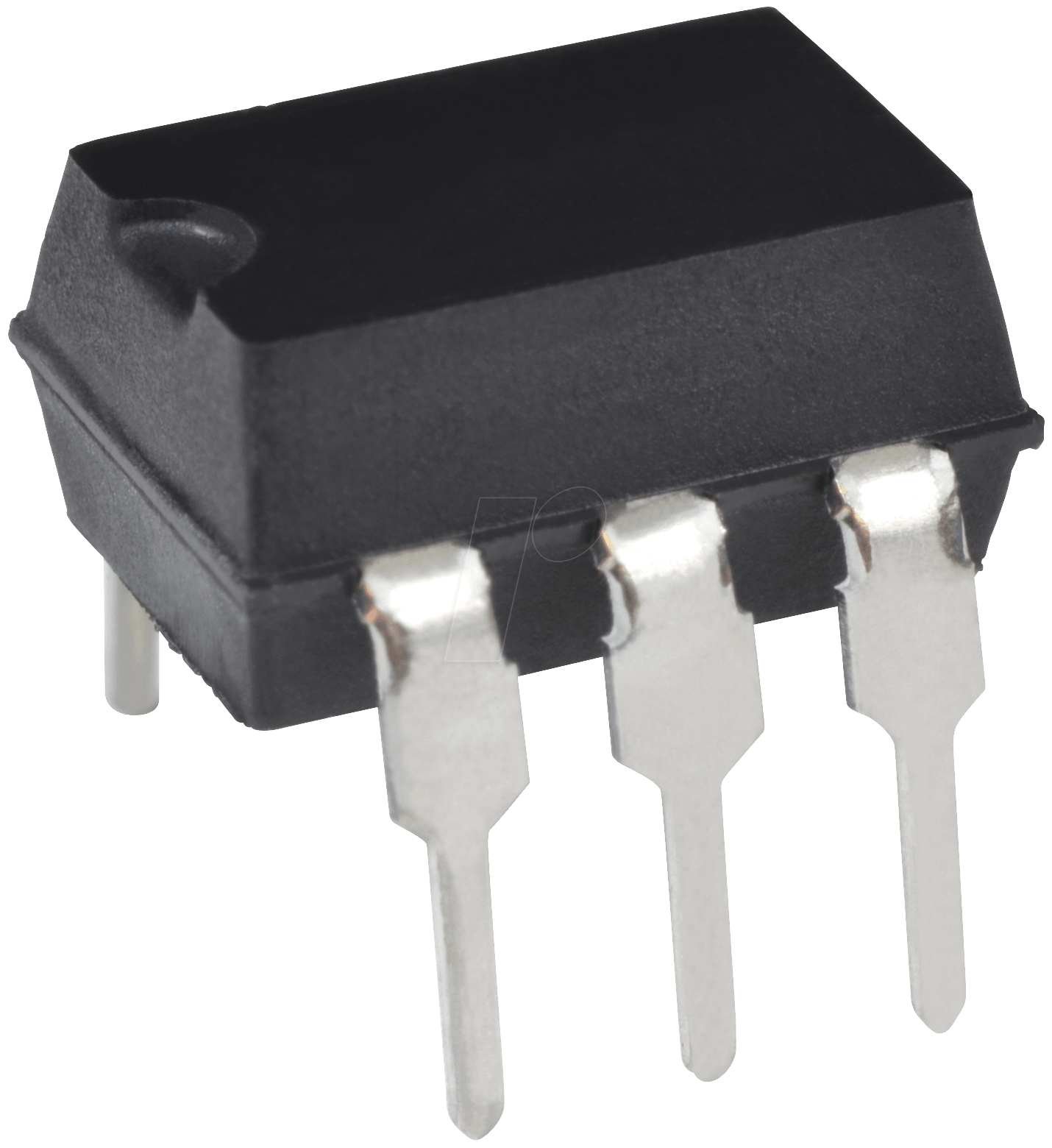

| Bauform | 6-Pin DIP (Dual In-line Package) – Standard für Leiterplattenmontage |
Vorteile der galvanischen Trennung mit dem MOC 3022
Die Implementierung des MOC 3022 Optokopplers in Ihren Schaltungen bietet eine Reihe von entscheidenden Vorteilen:
- Schutz vor Überspannung: Verhindert, dass hohe Spannungen oder Spannungsspitzen von der Lastseite auf die Steuerseite überspringen und dort Schäden verursachen.
- Reduktion von elektrischem Rauschen: Isoliert die Steuerschaltung effektiv von Störsignalen, die im Lastkreis entstehen können, was zu einer saubereren und stabileren Signalqualität führt.
- Erhöhte Systemsicherheit: Bietet eine physische Barriere, die das Risiko von Stromschlägen für Bediener oder Techniker reduziert, insbesondere in Hochspannungsanwendungen.
- Vermeidung von Masseschleifen: In komplexen Systemen mit mehreren Erdungspunkten hilft die galvanische Trennung, unerwünschte Masseschleifen zu verhindern, die zu Brummgeräuschen oder Datenfehlern führen können.
- Flexibilität im Schaltungsdesign: Ermöglicht die einfache Anbindung von Steuerkreisen mit unterschiedlichen Erdungspotenzialen oder Spannungsniveaus.
- Verbesserte Zuverlässigkeit: Durch den Schutz empfindlicher Komponenten erhöht der MOC 3022 die Langlebigkeit und Zuverlässigkeit Ihrer gesamten elektronischen Systeme.
- Kompakte Bauform: Das Standard-DIP-Gehäuse ermöglicht eine einfache Integration in bestehende Leiterplattendesigns.
Umfassende Anwendungsbeispiele und Implementierungsstrategien
Der MOC 3022 ist ein Triac-Ausgang-Optokoppler, was bedeutet, dass sein Ausgang wie ein gesteuerter Thyristor (Triac) arbeitet. Dies macht ihn besonders geeignet für die Ansteuerung von Wechselstromlasten. Die integrierte Diode im Gehäuse kann beispielsweise zur Ansteuerung einer kleinen Wechselstromlast oder zur direkten Ansteuerung des Triacs auf der Ausgangsseite verwendet werden, indem man einen Vorwiderstand im primären Stromkreis einsetzt. Bei der Auswahl des Vorwiderstands ist die Betriebsspannung und der gewünschte LED-Strom zu berücksichtigen. Typischerweise wird ein Widerstand im Bereich von einigen hundert Ohm bei einer Versorgungsspannung von 5V bis 12V gewählt, um den empfohlenen LED-Strom von 15 mA zu erreichen.
Die Spannungsfestigkeit des Triac-Ausgangs von 250 V ermöglicht die Steuerung von Wechselspannungen bis zu diesem Wert. Für Anwendungen mit höheren Spannungen müssen zusätzliche Schutzkomponenten wie Snubber-Schaltungen oder zusätzliche Thyristoren in Serie geschaltet werden, um die Spannungsfestigkeit zu erhöhen und unerwünschte Kommutierungsverluste zu minimieren. Die Isolation von 3750 V RMS ist ein kritischer Faktor für die Sicherheit und die Einhaltung von Industriestandards, insbesondere in Bereichen, wo elektrische Trennung vorgeschrieben ist, wie z.B. in medizinischen Geräten.
Die thermische Belastbarkeit des Ausgangsstroms von 100 mA ist ausreichend für die Ansteuerung vieler kleinerer Lasten wie Relaisspulen oder kleiner Heizwiderstände. Bei der Ansteuerung von größeren Lasten, wie z.B. Heizspiralen oder Motoren, muss der Optokoppler als Steuerelement für einen größeren Triac oder Leistungsschalter fungieren. Hierbei ist es wichtig, die Ansteuerspezifikationen des Leistungsschalters zu beachten, um eine zuverlässige Zündung zu gewährleisten. Der breite Betriebstemperaturbereich von -40 °C bis +85 °C stellt sicher, dass der MOC 3022 auch in anspruchsvollen Umgebungen zuverlässig funktioniert, von kalten Lagerhallen bis hin zu warmen industriellen Umgebungen.
Bei der Auslegung von Leiterplatten sollte darauf geachtet werden, dass genügend Abstand zwischen den Pins der Primär- und Sekundärseite des Optokopplers eingehalten wird, um die angegebene Isolationsspannung auch im fertigen Produkt zu gewährleisten. Dies ist besonders relevant bei doppel- oder mehrlagigen Leiterplatten, wo die Isolation zwischen den Kupferlagen eine zusätzliche Barriere bildet.
FAQ – Häufig gestellte Fragen zu MOC 3022 – OPTOKOPPLER =K3022
Was ist ein Optokoppler und wie funktioniert der MOC 3022?
Ein Optokoppler ist eine elektronische Komponente, die Licht verwendet, um ein Signal zwischen zwei elektrisch getrennten Schaltungen zu übertragen. Der MOC 3022 besteht aus einer Infrarot-LED (Lichtsender) und einer Photodiode oder einem Phototransistor (Lichtempfänger) in einem Gehäuse. Wenn die LED leuchtet, wird die Photodiode leitend, und ein Signal wird übertragen, ohne dass eine direkte elektrische Verbindung besteht.
Für welche Art von Lasten ist der MOC 3022 besonders geeignet?
Der MOC 3022 ist ein Optokoppler mit Triac-Ausgang und eignet sich daher hervorragend zur Steuerung von Wechselstromlasten (AC-Lasten). Dies können beispielsweise Motoren, Lampen, Heizwiderstände oder Relais sein, die mit Wechselspannung betrieben werden.
Welche Vorteile bietet die galvanische Trennung durch den MOC 3022?
Die galvanische Trennung schützt empfindliche Steuerkomponenten vor Überspannungen und Störsignalen von der Lastseite. Sie erhöht die Sicherheit des Systems, indem sie das Risiko von Stromschlägen reduziert und verhindert unerwünschte Masseschleifen.
Wie wird der MOC 3022 in eine Schaltung integriert?
Der MOC 3022 wird typischerweise als 6-Pin-DIP-Bauteil auf eine Leiterplatte gesteckt. Die LED-Seite wird an den Steuerstromkreis angeschlossen, und der Triac-Ausgang wird mit der zu steuernden Wechselstromlast verbunden. Ein passender Vorwiderstand für die LED ist erforderlich, um den gewünschten Betriebsstrom zu gewährleisten.
Kann der MOC 3022 auch Gleichstromlasten steuern?
Obwohl der MOC 3022 für Wechselstromlasten konzipiert ist, kann er indirekt auch Gleichstromlasten steuern, indem er einen Leistungstransistor oder ein MOSFET ansteuert, der wiederum die Gleichstromlast schaltet. Hierbei dient der Optokoppler als sichere Schnittstelle.
Welche maximale Spannung kann der MOC 3022 schalten?
Der MOC 3022 hat eine Spitzensperrspannung (V_DRM) von mindestens 250 V. Das bedeutet, er kann Wechselspannungen bis zu diesem Wert sicher schalten.
Welchen Einfluss hat die Betriebstemperatur auf die Leistung des MOC 3022?
Der MOC 3022 ist für einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Innerhalb dieses Bereichs gewährleistet er eine zuverlässige Leistung. Bei höheren Temperaturen kann es jedoch zu einer leichten Abnahme des Ausgangsstroms oder einer Erhöhung der Leckströme kommen, was bei der Auslegung berücksichtigt werden sollte.
