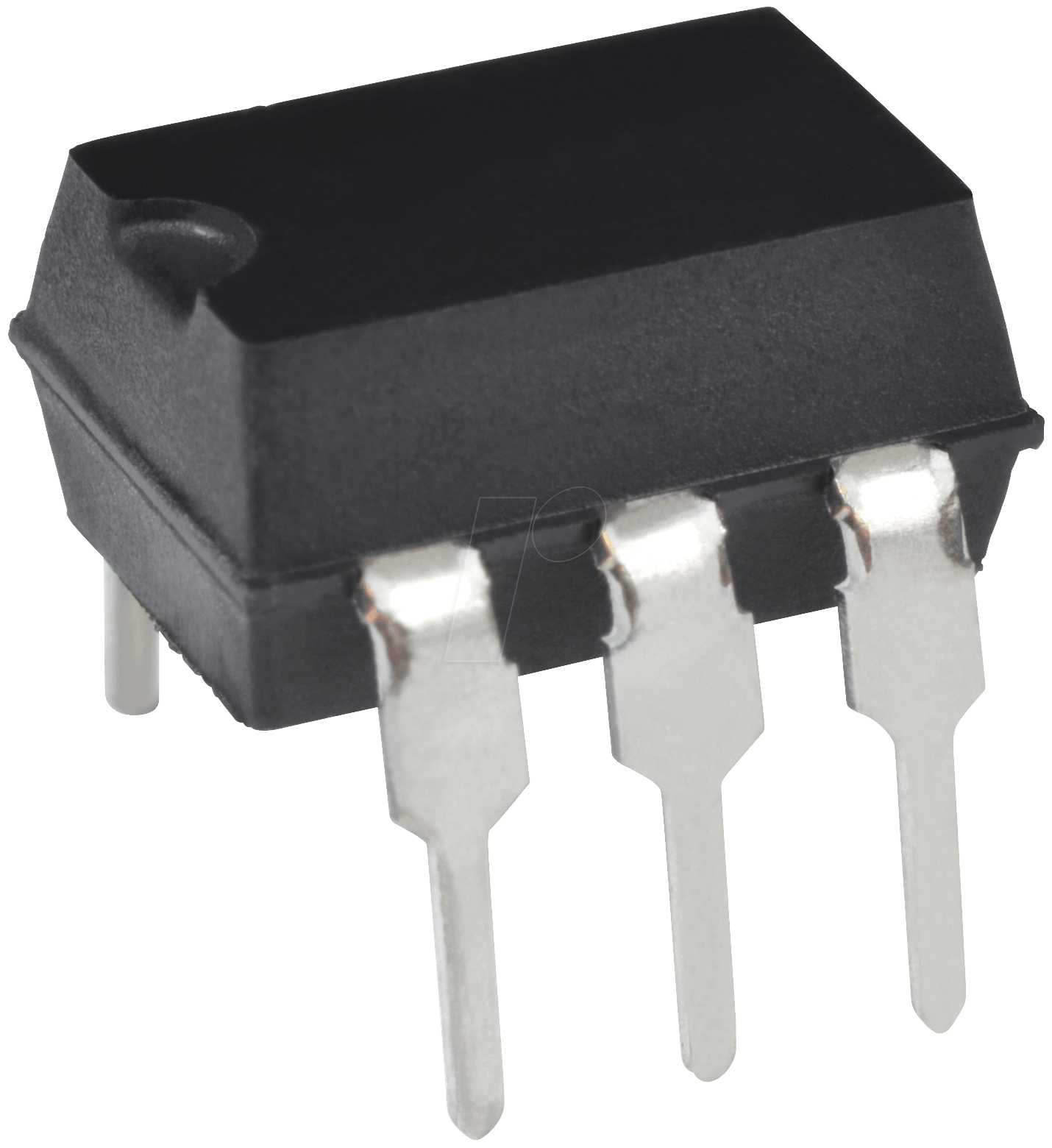

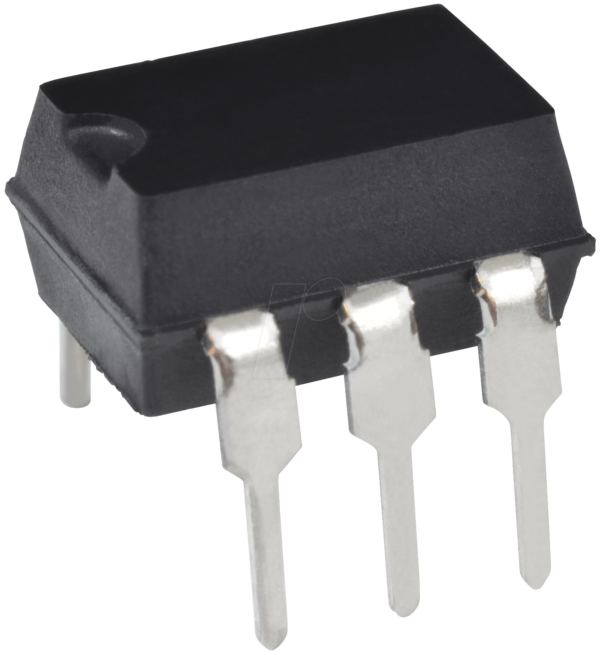

MOC 3010 – Optokoppler: Nahtlose Signalübertragung und sichere Trennung in Ihrer Elektronikschaltung
Der MOC 3010 Optokoppler ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige galvanische Trennung zwischen unterschiedlichen Schaltungsteilen benötigen. Er ermöglicht die sichere und störungsfreie Übertragung von Steuersignalen, selbst wenn hohe Spannungsunterschiede oder störende elektromagnetische Felder vorhanden sind. Dies ist unerlässlich für den Schutz empfindlicher Mikrocontroller und zur Vermeidung von Masseschleifen in komplexen elektronischen Systemen.
Warum MOC 3010 Optokoppler Ihre überlegene Wahl ist
Im Gegensatz zu einfachen Transistoren oder Relais bietet der MOC 3010 eine optische Kopplung, die eine physikalische Trennung von Eingangs- und Ausgangsschaltungen gewährleistet. Dies eliminiert parasitäre Kapazitäten und Induktivitäten, die in direkten Verbindungen zu unerwünschten Effekten führen können. Die präzise und schnelle Signalübertragung des MOC 3010 macht ihn zur bevorzugten Wahl für Anwendungen, bei denen Timing und Integrität des Signals von größter Bedeutung sind.
Schlüsselvorteile des MOC 3010 Optokopplers
- Galvanische Trennung: Bietet eine vollständige elektrische Isolation zwischen der Eingangs- und Ausgangsschaltung und schützt somit empfindliche Komponenten vor Spannungsspitzen und Transienten.
- Hohe Störfestigkeit: Durch die optische Kopplung werden Störungen, die über Leitungen übertragen werden könnten, effektiv unterdrückt.
- Schnelle Schaltzeiten: Ermöglicht die Übertragung von Signalen mit hoher Frequenz und geringer Latenz, was für Echtzeitanwendungen entscheidend ist.
- Kompaktes Gehäuse: Das Standard-DIP-Gehäuse (Dual In-line Package) erleichtert die Integration in Standard-Leiterplattenlayouts.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen, von der Netzteilsteuerung bis hin zur sicheren Ansteuerung von Hochspannungsgeräten.
- Geringer Stromverbrauch: Effizient im Betrieb, was besonders in batteriebetriebenen Geräten von Vorteil ist.
- Hohe Zuverlässigkeit: Bewährte Technologie für langlebigen und stabilen Betrieb unter verschiedenen Umgebungsbedingungen.
Technische Spezifikationen und Eigenschaften des MOC 3010
| Merkmal | Beschreibung |
|---|---|
| Typ | Optokoppler mit integriertem Triac-Treiber |
| Kopplung | Optisch (Fototransistor gekoppelt mit Infrarot-LED) |
| Ausgang | Integriertes Triac-Treiber-IC |
| Nennspannung (Ausgang) | Typischerweise 600V (Peak Voltage), abhängig von der spezifischen Ausführung und Anwendung. Dies ermöglicht die Steuerung von Netzspannung. |
| Spitzenstrom (Ausgang) | Der integrierte Triac-Treiber kann Ströme bis zu einem bestimmten Grenzwert schalten, wichtig für die Ansteuerung von Lasten. |
| Ansteuerungsstrom (Eingang) | Geringer Vorwärtsstrom der Infrarot-LED, um den Schaltvorgang auszulösen. Ermöglicht die Ansteuerung durch Mikrocontroller. |
| Isolationsspannung | Hohe Isolationsspannung zwischen Ein- und Ausgang für maximale Sicherheit. |
| Gehäuse | Standard 6-Pin DIP (Dual In-line Package) |
| Betriebstemperatur | Geeignet für den industriellen Temperaturbereich, um Zuverlässigkeit unter diversen Bedingungen zu gewährleisten. |
| Anwendungen | Steuerung von Wechselstromlasten, Motorsteuerung, Netzteil-Isolation, LED-Ansteuerung, Schalten von Heizsystemen, Halbleiterrelais. |
Anwendungsgebiete des MOC 3010 Optokopplers
Der MOC 3010 Optokoppler mit seinem integrierten Triac-Treiber ist prädestiniert für Anwendungen, bei denen die Steuerung von Lasten, die an die Netzspannung angeschlossen sind, auf sichere Weise von einer Niederspannungssteuerung erfolgen muss. Dies umfasst eine Vielzahl von Szenarien:
- Motorsteuerungen: Zur Ansteuerung von AC-Motoren, bei denen eine sanfte Einleitung und Abschaltung des Stromflusses erforderlich ist, um mechanische Belastungen zu reduzieren.
- Netzteiltechnik: Zur Isolierung von Steuerelektronik von potenziell störungsbehafteten Netzspannungsschaltkreisen, was die Stabilität und Lebensdauer des Systems erhöht.
- Beleuchtungssysteme: Ermöglicht die Steuerung von Hochleistungs-LED-Modulen oder AC-betriebenen Beleuchtungseinheiten über einen Mikrocontroller, einschließlich Phasenanschnittdimmung.
- Heizsysteme und Thermostate: Zur sicheren Ein- und Ausschaltung von Heizelementen oder Lüftern, basierend auf Temperaturmessungen und Steuerungsalgorithmen.
- Industrielle Automatisierung: Als Schnittstelle zwischen speicherprogrammierbaren Steuerungen (SPS) und Aktoren, die mit Netzspannung betrieben werden, um eine zuverlässige und sichere Trennung zu gewährleisten.
- Halbleiterrelais: Als integraler Bestandteil beim Aufbau robuster Halbleiterrelais, die eine lautlose und verschleißfreie Schaltfunktion bieten.
Tiefere technische Einblicke: Wie der MOC 3010 funktioniert
Der Kern des MOC 3010 besteht aus einer lichtemittierenden Diode (LED) auf der Eingangsseite und einem integrierten Schaltungsbaustein auf der Ausgangsseite, der einen Fototransistor und einen Triac-Treiber kombiniert. Wenn die Eingangs-LED mit einem geeigneten Strom beaufschlagt wird, emittiert sie Infrarotlicht. Dieses Licht wird von dem integrierten Fototransistor erfasst, der daraufhin einen Ausgangsstrom generiert. Dieser Ausgangsstrom wird intern weiterverarbeitet, um die Gates eines (nicht im MOC 3010 enthaltenen, externen) Triacs anzusteuern. Der Triac ist ein Halbleiterbauelement, das für das Schalten von Wechselstromlasten konzipiert ist. Durch die optische Kopplung wird sichergestellt, dass es keine elektrische Verbindung zwischen der Niederspannungseingangsseite und der Hochspannungs-AC-Ausgangsseite gibt. Dies schützt die empfindliche Steuerelektronik wirksam vor Spannungsspitzen, Überspannungen und transienten Störungen, die auf der AC-Seite auftreten können. Die integrierte Zener-Diode und die Diode im Triac-Treiber sorgen zudem für eine gewisse Überspannungsfestigkeit und eine kontrollierte Zündung des externen Triacs.
FAQ – Häufig gestellte Fragen zu MOC 3010 – Optokoppler
Was ist die Hauptfunktion eines Optokopplers wie dem MOC 3010?
Die Hauptfunktion eines Optokopplers wie dem MOC 3010 ist die galvanische Trennung. Das bedeutet, er überträgt ein elektrisches Signal von einer Schaltung zur anderen, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt empfindliche Elektronik vor hohen Spannungen oder elektrischem Rauschen.
Für welche Art von Lasten eignet sich der MOC 3010 Optokoppler?
Der MOC 3010 ist speziell dafür ausgelegt, Wechselstromlasten (AC-Lasten) über einen externen Triac zu schalten. Er wird häufig zur Steuerung von Geräten verwendet, die an die Netzspannung angeschlossen sind, wie z.B. Motoren, Lampen oder Heizungen.
Kann der MOC 3010 direkt mit einem Mikrocontroller verbunden werden?
Ja, der MOC 3010 ist ideal für die Ansteuerung durch Mikrocontroller geeignet, da die Eingangsseite eine geringe Stromaufnahme hat und die Ausgabe des Mikrocontrollers (typischerweise 3.3V oder 5V) ausreicht, um die interne LED zu betreiben und so den optischen Schaltvorgang auszulösen.
Benötige ich zusätzliche Komponenten, um den MOC 3010 zu verwenden?
Ja, für die volle Funktionalität, insbesondere zur Steuerung von AC-Lasten, benötigen Sie einen externen Triac. Der MOC 3010 fungiert als dessen Treiber und ermöglicht die sichere Ansteuerung über eine Niederspannungsquelle.
Was bedeutet „galvanische Trennung“ im Kontext des MOC 3010?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind. Beim MOC 3010 geschieht dies durch die Übertragung des Signals über Licht. Dies verhindert, dass Strom direkt von einem Kreis zum anderen fließt, und schützt so vor Spannungsspitzen und Brummschleifen.
Welche Vorteile bietet die optische Kopplung gegenüber anderen Trennmethoden?
Die optische Kopplung bietet schnelle Schaltzeiten, hohe Störfestigkeit und eine exzellente Isolation, da keine mechanischen Teile beteiligt sind und die Trennung über Licht erfolgt. Dies macht sie robuster und langlebiger als beispielsweise mechanische Relais.
Ist der MOC 3010 für Hochfrequenzanwendungen geeignet?
Der MOC 3010 bietet vergleichsweise schnelle Schaltzeiten, was ihn für viele gängige AC-Schaltanwendungen im Netzfrequenzbereich (50/60 Hz) geeignet macht. Für extrem hohe Frequenzen oder komplexe Signalverarbeitung im HF-Bereich sind jedoch spezialisiertere Bauteile erforderlich.
