MMBF5103 – N-Kanal-JFET: Präzise Signalverarbeitung für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen Lösung für Ihre Schaltungsanforderungen im Bereich der Hochfrequenztechnik, Leistungselektronik oder für präzise Verstärkeranwendungen? Der MMBF5103 – N-Kanal-JFET mit seinen spezifischen Parametern wie 40V Spannungsfestigkeit, einem Drain-Strom von 10-40mA und einer Verlustleistung von 0,35W im kompakten SOT-23 Gehäuse bietet hierfür die ideale Grundlage. Dieser JFET (Junction Field-Effect Transistor) zeichnet sich durch seine hohe Eingangs-Impedanz und geringe Rückkopplungseffekte aus, was ihn zu einer überlegenen Wahl gegenüber Standard-Bipolartransistoren oder einfacheren FETs macht, wenn es um Rauscharmut und Linearität geht.
Die Vorteile des MMBF5103 im Detail
Der MMBF5103 – N-Kanal-JFET – 40V, 10-40mA, 0,35W, SOT-23 – ist nicht einfach nur ein weiterer Transistor. Seine Konstruktion und die spezifische Halbleitertechnologie, die bei seiner Herstellung zum Einsatz kommt, verleihen ihm entscheidende Vorteile für professionelle Anwendungen:
- Hervorragende Rauscharmeigenschaften: JFETs sind generell bekannt für ihre geringe Rauschzahl, und der MMBF5103 bildet hier keine Ausnahme. Dies macht ihn prädestiniert für sensible Eingangsstufen von Verstärkern, Messgeräten und Kommunikationssystemen, wo jedes Signal zählt.
- Hohe Eingangs-Impedanz: Die p-n-Übergangsstruktur eines JFETs erzeugt eine sehr hohe Impedanz am Gate-Anschluss. Dies minimiert die Belastung der vorgeschalteten Signalquelle und ermöglicht eine effiziente Signalübertragung ohne unerwünschte Dämpfung oder Verzerrung.
- Lineare Verstärkungseigenschaften: Im Vergleich zu Bipolartransistoren bieten JFETs oft eine linearere Verstärkung über einen größeren Bereich, was zu einem saubereren Signal und geringeren Verzerrungen führt. Dies ist entscheidend für Audio-Applikationen und präzise analoge Schaltungen.
- Temperaturstabilität: Der MMBF5103 zeigt eine gute Stabilität über einen erweiterten Temperaturbereich, was eine gleichbleibende Performance auch unter wechselnden Umgebungsbedingungen gewährleistet. Dies ist für zuverlässige industrielle Anwendungen unerlässlich.

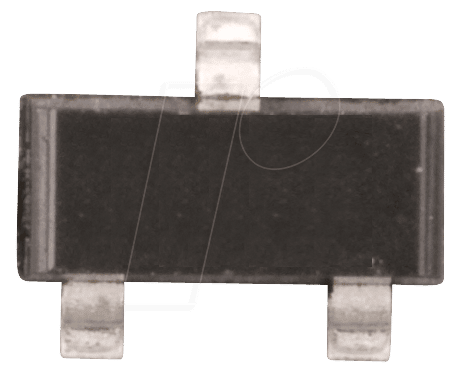

- Kompaktes SOT-23 Gehäuse: Das SOT-23 (Small Outline Transistor 23) Gehäuse ist ein Standard für SMD-Bauteile (Surface Mount Device) und ermöglicht eine platzsparende Integration auf Leiterplatten, ideal für moderne, miniaturisierte elektronische Geräte.
- Vielseitigkeit in der Anwendung: Von der Verstärkung von schwachen Signalen über Schalterfunktionen bis hin zu Oszillator-Designs – die technischen Spezifikationen des MMBF5103 eröffnen ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen elektronischen Schaltungen.
- Geringe Gate-Leckströme: Aufgrund des p-n-Übergangs sind die Gate-Leckströme typischerweise sehr gering. Dies trägt zur Effizienz der Schaltung bei und reduziert den Stromverbrauch.
Technische Spezifikationen im Überblick
Um die Leistungsfähigkeit des MMBF5103 – N-Kanal-JFET, 40V, 10-40mA, 0,35W, SOT-23 – vollständig zu verstehen, ist ein Blick auf seine detaillierten technischen Parameter unerlässlich. Diese Werte definieren seine Eignung für spezifische Schaltungsdesigns:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | N-Kanal-JFET |
| Maximale Drain-Source-Spannung (VDS) | 40V |
| Drain-Strom (ID) | 10mA bis 40mA (typischerweise über den Arbeitspunkt definierbar) |
| Gate-Source-Spannung (VGS) | Typischer Bereich für Pinch-off liegt im einstelligen Volt-Bereich (genaue Werte variieren je nach Charge und Kennlinie) |
| Gate-Source-Cutoff-Spannung (VGS(off)) | Typischerweise im Bereich von -1V bis -6V (spezifische Kennlinien sind zu beachten) |
| Gate-Leckstrom (IGSS) | Sehr gering, im Nanoampere-Bereich bei Raumtemperatur |
| Quellwiderstand (RDS(on)) | Bei JFETs ist dieser Parameter weniger relevant als bei MOSFETs. Stattdessen ist der Widerstand im gesättigten Bereich (Drain Current bei VGS=0) entscheidend. |
| Spitzen-Gate-Source-Dioden-Strom (IGDF) | Typischerweise im Nanoampere-Bereich |
| Maximale Verlustleistung (PD) | 0,35W |
| Gehäusetyp | SOT-23 (Small Outline Transistor) |
| Betriebstemperaturbereich | Standardbereiche für Halbleiterbauteile, üblicherweise -55°C bis +150°C (prüfen Sie spezifische Datenblätter für exakte Werte) |
| Schaltgeschwindigkeit | Für analoge Anwendungen optimiert, nicht primär für Hochgeschwindigkeits-Digitalanwendungen konzipiert. Schnelle Übergänge sind möglich, aber die Bandbreite wird durch andere Komponenten limitiert. |
Anwendungsgebiete für den MMBF5103
Der MMBF5103 – N-Kanal-JFET – 40V, 10-40mA, 0,35W, SOT-23 – ist aufgrund seiner Eigenschaften einsetzbar in einer Vielzahl von anspruchsvollen elektronischen Schaltungen:
- Vorverstärker und rauscharme Verstärker: Ideal für den Einsatz in den ersten Stufen von Audiogeräten, Messinstrumenten und Funkempfängern, um schwache Signale mit minimaler Rauschzunahme zu verstärken.
- Hochfrequenzschaltungen: In HF-Oszillatoren, Mischern und Verstärkern findet der JFET aufgrund seiner Eigenschaften und geringen Kapazitäten Anwendung.
- Spannungsgesteuerte Widerstände: In bestimmten Konfigurationen kann ein JFET als spannungsgesteuerter Widerstand agieren, was für automatische Verstärkungsregelungen (AGC) und Pegelbegrenzer nützlich ist.
- Schaltanwendungen: Als Hochimpedanz-Schalter kann der MMBF5103 zur Steuerung von Signalen eingesetzt werden, insbesondere dort, wo geringe Leckströme und eine hohe Isolation gefordert sind.
- Pufferstufen: Die hohe Eingangs-Impedanz macht ihn zu einem exzellenten Puffer, der die Signalquelle vor der Last der nachfolgenden Schaltung schützt.
- Netzteilregelung und DC/DC-Wandler: In spezialisierten Designs zur Steuerung von Leistungskomponenten.
- Schaltungen mit geringem Stromverbrauch: Durch seine Eigenschaften eignet er sich gut für batteriebetriebene Geräte.
Die überlegene Wahl für Präzision und Rauscharmut
Im Vergleich zu herkömmlichen Bipolartransistoren (BJT) oder einigen einfacheren MOSFETs bietet der MMBF5103 – N-Kanal-JFET – 40V, 10-40mA, 0,35W, SOT-23 – entscheidende Vorteile, die ihn zu einer überlegenen Wahl für anspruchsvolle Designs machen. BJTs haben typischerweise eine deutlich niedrigere Eingangs-Impedanz und sind anfälliger für Basisstromrauschen. Während MOSFETs ebenfalls eine hohe Eingangs-Impedanz aufweisen, können sie bei hohen Frequenzen durch kapazitive Effekte beeinflusst werden und bieten nicht immer die gleiche lineare Verstärkung wie ein JFET. Die spezifische Dotierung und Struktur des MMBF5103 zielt darauf ab, eine optimale Balance zwischen Rauscharmut, linearer Verstärkung und stabiler Betriebsweise zu erzielen. Seine Fähigkeit, mit geringen Gate-Strömen gesteuert zu werden und dabei eine signifikante Spannungsfestigkeit zu bieten, macht ihn zu einer bewährten Komponente für Entwickler, die höchste Ansprüche an die Signalintegrität stellen.
FAQ – Häufig gestellte Fragen zu MMBF5103 – N-Kanal-JFET, 40V, 10-40mA, 0,35W, SOT-23
Was bedeutet „N-Kanal-JFET“?
N-Kanal-JFET steht für einen N-Kanal-Junction-Field-Effect-Transistor. Dies bedeutet, dass der leitende Kanal, durch den der Strom fließt, aus N-dotiertem Halbleitermaterial besteht. Die Steuerung des Stromflusses erfolgt durch Anlegen einer Spannung an das Gate, wodurch ein pn-Übergang gebildet wird, der den Kanal verengt oder erweitert.
Welche Vorteile bietet die SOT-23-Gehäuseform?
Das SOT-23 (Small Outline Transistor 23) Gehäuse ist ein extrem verbreitetes und miniaturisiertes Gehäuse für Oberflächenmontage (SMD). Es ermöglicht eine hohe Packungsdichte auf der Leiterplatte, ist gut für automatisierte Bestückungsprozesse geeignet und bietet eine solide thermische Ableitung für die angegebene Verlustleistung.
Ist der MMBF5103 für digitale oder analoge Schaltungen besser geeignet?
Der MMBF5103 – N-Kanal-JFET ist primär für analoge Schaltungen optimiert. Seine Stärken liegen in der linearen Verstärkung, der hohen Eingangs-Impedanz und den rauscharmen Eigenschaften, was ihn ideal für Audio-, HF- und Instrumentierungsanwendungen macht. Für rein digitale Hochgeschwindigkeitsschaltvorgänge sind oft andere Transistortypen besser geeignet.
Wie wird der Drain-Strom (10-40mA) für den MMBF5103 eingestellt?
Der Drain-Strom eines JFETs wird primär durch die Gate-Source-Spannung (VGS) gesteuert. Indem Sie die Spannung am Gate im Verhältnis zur Source einstellen, können Sie den Widerstand des Kanals beeinflussen und somit den Stromfluss zwischen Drain und Source innerhalb des spezifizierten Bereichs (10-40mA) regulieren. Die exakte Beziehung ist durch die Kennlinien des spezifischen Bauteils gegeben.
Was ist die „Pinch-off“-Spannung bei einem JFET wie dem MMBF5103?
Die Pinch-off-Spannung, oft als VGS(off) bezeichnet, ist die Gate-Source-Spannung, bei der der Kanal des JFETs vollständig verengt ist und praktisch kein Strom mehr zwischen Drain und Source fließt. Dies markiert den Übergang vom leitenden in den sperrenden Zustand des Transistors.
Kann der MMBF5103 als Schalter verwendet werden?
Ja, der MMBF5103 kann als Schalter eingesetzt werden, insbesondere in Anwendungen, wo hohe Isolation und geringe Leckströme wichtig sind. Durch Anlegen einer geeigneten Gate-Spannung kann der Transistor in einen leitenden Zustand (Ein) oder einen sperrenden Zustand (Aus) gebracht werden. Seine Stärken liegen hier eher in der Steuerung von Signalen mit geringer Leistung.
Welche Rolle spielt die Verlustleistung von 0,35W?
Die maximale Verlustleistung von 0,35W gibt an, wie viel Leistung der Transistor in Form von Wärme ableiten kann, ohne beschädigt zu werden. Bei der Auslegung einer Schaltung muss sichergestellt werden, dass die tatsächliche Verlustleistung des MMBF5103 zu keinem Zeitpunkt diesen Wert überschreitet. Dies wird durch die Wahl der Betriebsspannung, des Stroms und durch geeignete Kühlung (falls erforderlich) erreicht.
