Hochleistungs N-Kanal JFET für anspruchsvolle Schaltungen: MMBF4392LT1G
Für Entwickler und Ingenieure, die präzise und zuverlässige Schaltsignale in kompakten Anwendungen benötigen, bietet der MMBF4392LT1G N-Kanal-JFET eine überlegene Lösung. Dieses Bauteil schließt die Lücke zwischen herkömmlichen Transistoren und Spezialbauelementen, indem es hohe Impedanz, geringe Rauschneigung und schnelle Schaltzeiten in einem platzsparenden SOT-23 Gehäuse vereint. Ideal für analoge Signalverarbeitung, HF-Schaltungen und Stromquellen.
Präzision und Leistung im SOT-23 Gehäuse
Der MMBF4392LT1G repräsentiert eine fortschrittliche Integration von Silizium-Halbleitertechnologie, die speziell für Anwendungen entwickelt wurde, bei denen Platzbeschränkungen und Leistungsanforderungen Hand in Hand gehen. Im Gegensatz zu größeren JFETs oder bipolaren Transistoren mit vergleichbarer Strombelastbarkeit zeichnet sich dieser N-Kanal-JFET durch seine exzellente Gate-Charakteristik und geringe parasitäre Kapazitäten aus. Die präzise gesteuerte Stromkontrolle von 25-75mA bei einer maximalen Drain-Source-Spannung von 30V ermöglicht eine äußerst stabile und vorhersagbare Leistungsfähigkeit.
Überlegene Vorteile des MMBF4392LT1G
- Hohe Eingangsimpedanz: Der JFET-Aufbau gewährleistet eine extrem hohe Eingangsimpedanz, was zu minimaler Belastung der Treiberschaltung führt und Signalverluste minimiert.
- Geringe Rauschneigung: Speziell optimiert für rauschkritische Anwendungen, reduziert der MMBF4392LT1G unerwünschte Störsignale, was für Audioverarbeitung und Messtechnik entscheidend ist.
- Schnelle Schaltzeiten: Dank seiner spezifischen Halbleiterstruktur ermöglicht der JFET schnelle Übergänge zwischen Ein- und Ausschaltzuständen, was für Pulsweitenmodulation und schnelle Signalverarbeitung von Vorteil ist.
- Kompaktes SOT-23 Gehäuse: Dieses Industriestandard-Gehäuse ermöglicht eine hohe Packungsdichte auf Leiterplatten und ist ideal für miniaturisierte Elektronik.
- Gute thermische Stabilität: Der MMBF4392LT1G bietet eine zuverlässige Leistung über einen weiten Temperaturbereich, was die Langzeitstabilität der Schaltung gewährleistet.
- Robustheit bei Überspannung: Die 30V Spannungsfestigkeit bietet eine ausreichende Marge für viele Standardanwendungen und schützt vor versehentlicher Überspannung.
- Energieeffizienz: Mit einer Leistungsdissipation von 0,225W und der Fähigkeit zur präzisen Stromkontrolle trägt der JFET zur Optimierung des Energieverbrauchs bei.
Anwendungsbereiche: Wo der MMBF4392LT1G glänzt
Der MMBF4392LT1G N-Kanal-JFET ist nicht auf eine Nische beschränkt, sondern erweist sich als vielseitiges Bauteil in einer Reihe von professionellen und fortgeschrittenen elektronischen Designs. Seine Eigenschaften machen ihn zur bevorzugten Wahl für:
- Analog-Digital-Wandler (ADCs) und Digital-Analog-Wandler (DACs): Zur Vorbereitung und Aufbereitung von Analogsignalen mit hoher Präzision.
- Hochfrequenzschaltungen: In RF-Verstärkern, Mischern und Oszillatoren, wo geringe Kapazitäten und hohe Linearität gefordert sind.
- Audio-Vorverstärker und Signalprozessoren: Für unverfälschte Signalübertragung und geringe Eigengeräusche.
- Stromquellen und Spannungsregler: Zur präzisen Steuerung von Stromflüssen und zur Stabilisierung von Spannungen.
- Automatische Messgeräte: In Messinstrumenten, die eine hohe Auflösung und Signalintegrität erfordern.
- Schalteranwendungen: Als analoger Schalter, der in der Lage ist, Signale mit hoher Linearität und geringer Dämpfung durchzuschalten.
Detaillierte Spezifikationen und technische Daten
Die Leistungsfähigkeit des MMBF4392LT1G wird durch seine präzise gefertigten Halbleiterstrukturen und die sorgfältige Auswahl der Materialien ermöglicht. Die N-Kanal-JFET-Architektur bietet intrinsische Vorteile gegenüber anderen Transistortypen in bestimmten Szenarien, insbesondere in Bezug auf das Gate-Verhalten und die Rauschcharakteristik. Die spezifischen Parameter wie der Drain-Strom (IDSS) und die Gate-Source-Cutoff-Spannung (VGS(off)) sind eng toleriert und gewährleisten eine hohe Reproduzierbarkeit von Schaltungsdesigns.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | N-Kanal-JFET (Junction Field-Effect Transistor) |
| Maximale Drain-Source-Spannung (VDS) | 30V |
| Drain-Strom (IDSS – typisch) | 25mA – 75mA |
| Maximale Leistungsdissipation (PD) | 0,225W |
| Gehäusetyp | SOT-23 (Oberflächenmontage) |
| Gate-Source-Durchlassspannung (VGS(on)) | Typisch negativ, genauer Wert variiert je nach Strom |
| Gate-Leakage-Strom (IGSS) | Sehr gering (typisch im nA-Bereich), trägt zur hohen Eingangsimpedanz bei |
| Betriebstemperaturbereich | Breit gefächert, optimiert für industrielle Anwendungen |
Herstellung und Qualitätssicherung
Der MMBF4392LT1G wird unter strengen Qualitätskontrollverfahren hergestellt, um die Zuverlässigkeit und Konsistenz jedes einzelnen Bauteils zu gewährleisten. Die Siliziumwafer werden in Reinraumumgebungen prozessiert, wobei fortschrittliche Lithographie- und Dotierungsverfahren zum Einsatz kommen. Die Verpackung im SOT-23-Gehäuse erfolgt mittels hochpräziser Montagetechniken, um eine robuste und zuverlässige Verbindung für die Oberflächenmontage zu gewährleisten. Jede Charge wird umfassend getestet, um sicherzustellen, dass die spezifizierten elektrischen Parameter eingehalten werden. Dies garantiert, dass Ingenieure sich auf die gleichbleibende Leistung in ihren Designs verlassen können.
Der Unterschied zu Standard-Transistoren
Während bipolare Transistoren (BJTs) und Metall-Oxid-Halbleiter-Feldeffekttransistoren (MOSFETs) breite Anwendungen finden, bietet der JFET wie der MMBF4392LT1G einzigartige Vorteile. Die Hauptunterscheidung liegt in der Steuerung des Stromflusses: BJTs werden über den Basisstrom gesteuert, MOSFETs über die Gate-Spannung, die einen Kanal aufbaut. JFETs hingegen werden über die Gate-Source-Spannung gesteuert, welche die Breite eines Kanals beeinflusst und den Stromfluss moduliert. Dies führt zu einer inhärent höheren Eingangsimpedanz als bei BJTs und einer oft geringeren Rauschneigung als bei vielen MOSFETs, besonders im niedrigen Frequenzbereich. Die Spannungssteuerung des Gate, anstatt eines signifikanten Gate-Stromes (wie bei BJTs), macht JFETs ideal für Anwendungen, bei denen die Quelle der Steuerspannung eine hohe Impedanz aufweist oder nur begrenzte Stromkapazität besitzt.
Technische Einblicke: JFET-Prinzipien im Detail
Das Funktionieren eines N-Kanal-JFETs basiert auf der Steuerung des leitenden Kanals durch eine angelegte Spannung zwischen Gate und Source. Bei positivem Gate-Source-Potential (VGS) wird der Kanal weiter geöffnet, was den Drain-Strom (ID) erhöht. Umgekehrt verringert ein negatives VGS die Breite des Kanals, indem es eine Verarmungszone aufbaut, die den Stromfluss behindert. Bei einer bestimmten negativen Spannung, der Gate-Source-Cutoff-Spannung (VGS(off)), wird der Kanal vollständig verengt und der Drain-Strom wird praktisch Null. Der MMBF4392LT1G nutzt diese Prinzipien, um eine hochlineare Verstärkung und präzise Schaltungseigenschaften zu erzielen. Die niedrige Schwellenspannung für den Betrieb und die Fähigkeit, als spannungsgesteuerter Widerstand im sogenannten Ohmic-Bereich zu arbeiten, sind weitere Schlüsselmerkmale.

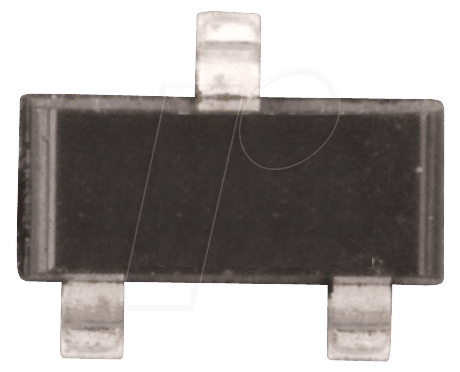

SOT-23 Gehäuse: Vorteile für moderne Leiterplatten
Das SOT-23 (Small Outline Transistor 23) Gehäuse ist ein weit verbreiteter Standard für oberflächenmontierte Halbleiterbauelemente. Seine geringe Größe von nur wenigen Millimetern macht es ideal für Anwendungen mit hoher Bauteildichte, wie sie in der Mobilkommunikation, tragbaren Geräten und modernen Computerelektronik üblich sind. Die drei Anschlüsse (Gate, Drain, Source) sind für eine einfache Platzierung auf der Leiterplatte optimiert und bieten eine gute thermische Anbindung an die Platine, was für die Wärmeableitung des Bauteils wichtig ist. Die automatische Bestückung mit Pick-and-Place-Maschinen wird durch die standardisierte Form und Größe des SOT-23 Gehäuses erheblich erleichtert.
FAQ – Häufig gestellte Fragen zu MMBF4392LT1G – N-Kanal-JFET, 30V, 25-75mA, 0,225W, SOT-23
Was ist der Hauptvorteil eines JFETs gegenüber einem MOSFET in meinen Schaltungen?
Der Hauptvorteil eines JFETs wie des MMBF4392LT1G liegt in seiner intrinsisch höheren Eingangsimpedanz und oft geringeren Rauschneigung, besonders bei niedrigen Frequenzen. Dies macht ihn ideal für rauschkritische Anwendungen und Schaltungen, bei denen die Treiberschaltung eine sehr hohe Impedanz aufweist oder nur begrenzt Strom liefern kann.
Für welche Art von Schaltungen ist der MMBF4392LT1G besonders gut geeignet?
Der MMBF4392LT1G ist hervorragend geeignet für analoge Signalverarbeitung, Hochfrequenzschaltungen (HF), Audio-Vorverstärker, präzise Stromquellen und Spannungsregler sowie für die Verwendung als analoger Schalter, bei denen geringe Verzerrungen und hohe Signalintegrität gefordert sind.
Wie beeinflusst die Spannungsfestigkeit von 30V die Anwendungsmöglichkeiten des Bauteils?
Die maximale Drain-Source-Spannung von 30V bietet eine solide Betriebsmarge für viele gängige Elektronikanwendungen. Sie ermöglicht den Einsatz in Schaltungen, die mit Spannungen bis zu diesem Wert arbeiten, und bietet eine gewisse Toleranz gegenüber kleineren Überspannungen, was die Robustheit des Designs erhöht.
Warum ist die Stromangabe (25-75mA) als Bereich und nicht als exakter Wert angegeben?
Die Angabe 25-75mA bezieht sich auf den maximalen Drain-Strom im gesättigten Bereich (IDSS), der von Charge zu Charge leicht variieren kann. Dies ist eine Standardangabe für JFETs, um die Leistungsfähigkeit des Bauteils zu charakterisieren. In Ihrer Schaltung sollten Sie die tatsächlichen Betriebsbedingungen entsprechend dimensionieren.
Ist der MMBF4392LT1G für Surface Mount Technology (SMT) geeignet?
Ja, das Bauteil ist im SOT-23 Gehäuse erhältlich, welches ein Standardformat für Oberflächenmontage ist. Dies ermöglicht eine einfache Integration in moderne Leiterplattenlayouts und die Verwendung in automatisierten Bestückungsprozessen.
Welche Art von Gate-Spannung wird benötigt, um den MMBF4392LT1G zu steuern?
Der MMBF4392LT1G wird über die Gate-Source-Spannung (VGS) gesteuert. Um den Drain-Strom zu reduzieren und das Bauteil in den Sperrzustand zu versetzen, wird eine negative Gate-Source-Spannung benötigt. Der genaue Wert für den Cutoff hängt von der spezifischen Ausprägung des Bauteils ab.
Gibt es spezielle Überlegungen bei der Handhabung des SOT-23 Gehäuses?
Das SOT-23 Gehäuse ist empfindlich gegenüber mechanischer Belastung und Hitze während des Lötprozesses. Es wird empfohlen, die empfohlenen Löttemperaturen und -zeiten des Herstellers zu beachten und das Bauteil nicht übermäßigem Druck auszusetzen, um eine Beschädigung zu vermeiden.
