MJL 1302A ISC – Hochleistungs-HF-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen nach einer robusten und leistungsfähigen Komponente, die auch unter anspruchsvollen Hochfrequenzbedingungen zuverlässig arbeitet? Der MJL 1302A ISC – ein PNP-Bipolartransistor mit beeindruckenden Spezifikationen – ist die ideale Lösung für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die maximale Leistung und Stabilität in ihren Schaltkreisen benötigen. Speziell konzipiert für Anwendungen, bei denen hohe Spannungen, Ströme und Leistungsdissipation gefordert sind, übertrifft dieser Transistor Standardkomponenten durch seine herausragenden elektrischen Eigenschaften und seine konstruktive Solidität.
Überlegene Leistung und Zuverlässigkeit im HF-Bereich
Der MJL 1302A ISC zeichnet sich durch seine Fähigkeit aus, hohe Spannungen bis zu 200V und Ströme von bis zu 15A zu schalten, während er gleichzeitig eine bemerkenswerte Leistung von 200W verarbeiten kann. Diese Kombination macht ihn zu einer überlegenen Wahl für Designs, bei denen Effizienz und Langlebigkeit im Vordergrund stehen. Im Gegensatz zu einfacheren Transistoren, die bei solchen Belastungen schnell an ihre Grenzen stoßen und zu Ausfällen neigen, bietet der MJL 1302A ISC eine außergewöhnliche thermische Stabilität und geringe Verluste, was ihn für lineare Verstärker, Schaltnetzteile, HF-Endstufen und andere Hochleistungsanwendungen prädestiniert.
Herausragende Merkmale und Vorteile
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 200V (VCEO) eignet sich der MJL 1302A ISC für Anwendungen mit weitem Spannungsbereich, was Flexibilität im Schaltungsdesign ermöglicht.
- Signifikanter Stromtragfähigkeit: Die kontinuierliche Kollektorstromstärke von 15A (IC) erlaubt den Einsatz in leistungsintensiven Schaltungen, ohne die Notwendigkeit von paralleler Verschaltung bei moderaten Lasten.
- Beeindruckende Leistungsdissipation: Eine maximale Verlustleistung von 200W (PD) gewährleistet den Betrieb auch unter Volllast mit ausreichenden Kühlmaßnahmen, was die Lebensdauer der Komponente signifikant verlängert.
- PNP-Charakteristik: Die PNP-Bauart vereinfacht die Ansteuerung in vielen invertierenden oder Gegentakt-Schaltungstopologien, wie sie in Audioverstärkern und bestimmten Stromversorgungen üblich sind.
- Hohe Verstärkung: Typischerweise bieten Transistoren dieser Klasse eine gute Stromverstärkung (hFE), was eine effiziente Steuerung mit geringen Basisströmen ermöglicht. Der genaue Wert variiert je nach Betriebspunkt, ist aber für Leistungsschaltungen optimiert.
- TO-264 Gehäuse: Dieses robuste und großflächige Metallgehäuse bietet exzellente Wärmeableitungseigenschaften und mechanische Stabilität, unerlässlich für Hochleistungsanwendungen, bei denen Wärmeentwicklung ein kritischer Faktor ist.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | ISC (oder Äquivalent) |
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 200 V |
| Maximale Kollektor-Basis-Spannung (VCBO) | 200 V |
| Maximale Emitter-Basis-Spannung (VEBO) | 5 V |
| Kontinuierlicher Kollektorstrom (IC) | 15 A |
| Pulsartiger Kollektorstrom (ICM) | (Typischerweise höher als IC, präzise Datenblattprüfung empfohlen) |
| Maximale Verlustleistung (PD bei TC = 25°C) | 200 W |
| Betriebstemperaturbereich (TJ) | (Standardwerte für Leistungstransistoren, präzise Datenblattprüfung empfohlen) |
| Gehäusetyp | TO-264 |
| Anwendungsbereiche | Lineare Verstärker, Schaltnetzteile, HF-Leistungsstufen, Motorsteuerungen, Schweißgeräte, Inverter |
| Wärmeleitfähigkeit des Gehäuses | Exzellent durch TO-264 Metallgehäuse, optimiert für effiziente Kühlung und Montage auf Kühlkörpern. |
| Konstruktion | Robuste Silizium-Epitaxial-Planar-Struktur für hohe Zuverlässigkeit und Leistung. |
Anwendungsgebiete: Wo der MJL 1302A ISC brilliert
Der MJL 1302A ISC ist nicht nur eine Komponente, sondern eine Schlüsselressource für anspruchsvolle elektrische Systeme. Seine Fähigkeit, hohe Spannungen und Ströme bei signifikanter Leistungsdissipation zu handhaben, macht ihn unverzichtbar in einer Vielzahl von professionellen und industriellen Anwendungen. In der Audiotechnik ermöglicht er den Bau leistungsstarker Endverstärker, die auch bei hohen Pegeln eine beeindruckende Klangtreue und geringe Verzerrungen liefern. In der Leistungselektronik findet er breite Anwendung in Schaltnetzteilen, wo seine Effizienz zur Reduzierung von Energieverlusten beiträgt und die Zuverlässigkeit des Systems erhöht.
Darüber hinaus ist der MJL 1302A ISC eine ausgezeichnete Wahl für HF-Applikationen, wie sie in professionellen Sende- und Empfangsanlagen vorkommen. Seine hohe Frequenzgrenze (fT), obwohl nicht explizit in den Grundspezifikationen genannt, ist für solche Transistoren typischerweise hoch genug für viele HF-Anforderungen im unteren bis mittleren MHz-Bereich. Auch in der Steuerung von Hochleistungsmotoren, in Schweißgeräten oder als Teil von Invertersystemen beweist dieser Transistor seine Stärke durch Robustheit und präzise Schaltverhalten.
Präzision und Kontrolle in Ihrer Schaltung
Die präzise Kontrolle über den Kollektorstrom durch den Basisstrom ist ein Kernmerkmal jedes Bipolartransistors. Der MJL 1302A ISC bietet hierbei eine sehr gute Stromverstärkung (hFE), die auch bei höheren Strömen konstant bleibt, was für die lineare Signalverarbeitung essenziell ist. Die Kennlinie des Transistors ermöglicht eine feine Abstimmung der Verstärkung und eine zuverlässige Schaltung von Lasten. Die geringe Sättigungsspannung (VCE(sat)) minimiert Leistungsverluste im eingeschalteten Zustand, was insbesondere bei frequenzintensiven Anwendungen zu einer höheren Effizienz führt.

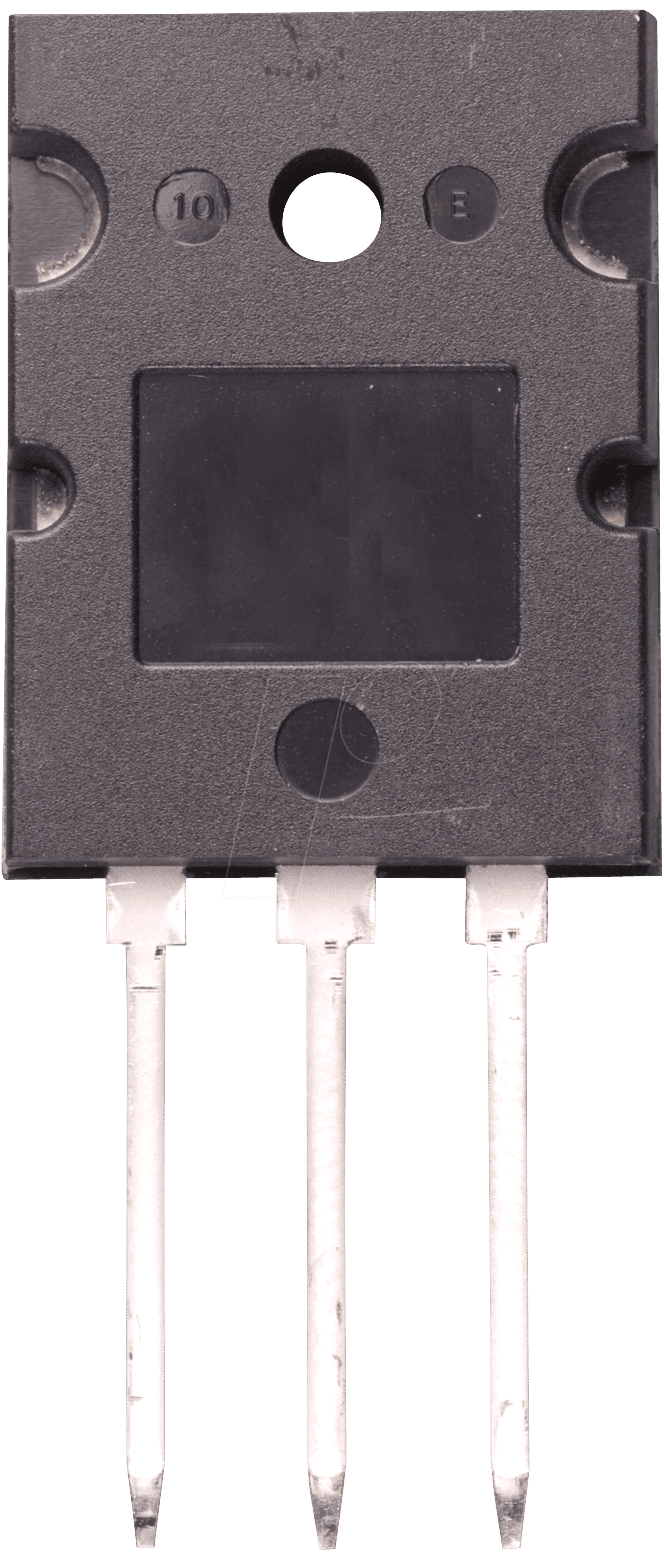

Das TO-264 Gehäuse: Mehr als nur ein Gehäuse
Das TO-264 Gehäuse ist ein entscheidender Faktor für die Leistungsfähigkeit des MJL 1302A ISC. Dieses großflächige Metallgehäuse dient nicht nur als mechanische Halterung, sondern vor allem als effizienter Wärmeableiter. Die Metalloberfläche ermöglicht eine direkte und großflächige Verbindung mit einem externen Kühlkörper. Dies ist unerlässlich, um die im Betrieb entstehende Verlustleistung zuverlässig abzuführen und die Sperrschichttemperatur des Transistors unterhalb der maximal zulässigen Grenzwerte zu halten. Eine gute Wärmeableitung ist der Schlüssel zur Langlebigkeit und Zuverlässigkeit von Leistungshalbleitern, und das TO-264 Gehäuse leistet hierbei hervorragende Dienste.
Optimale Kühlung und Montage
Für den Einsatz des MJL 1302A ISC in seiner vollen Leistung ist eine adäquate Kühlung zwingend erforderlich. Die Montage auf einem geeigneten Kühlkörper mittels Wärmeleitpaste wird dringend empfohlen, um die Wärmeübertragung zu maximieren. Die Befestigung erfolgt üblicherweise mit einer Schraube durch das zentrale Loch des Gehäuses. Achten Sie bei der Montage auf eine saubere und ebene Auflagefläche des Kühlkörpers, um einen optimalen thermischen Kontakt zu gewährleisten. Die genauen Kühlungsanforderungen hängen von der spezifischen Anwendung und der maximal zu erwartenden Verlustleistung ab und sollten sorgfältig berechnet werden.
Zertifizierte Qualität und Langzeitverfügbarkeit
Bei Lan.de legen wir Wert auf die Qualität und Zuverlässigkeit der von uns angebotenen Komponenten. Der MJL 1302A ISC wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass er die angegebenen Spezifikationen erfüllt und die geforderte Leistung über einen langen Zeitraum erbringt. Wir verstehen die Bedeutung von Komponenten, auf die man sich verlassen kann, insbesondere in industriellen und professionellen Umgebungen, wo Ausfallzeiten kostspielig sein können. Unsere Verpflichtung zur Langzeitverfügbarkeit bedeutet, dass Sie auch zukünftig auf diesen leistungsfähigen Transistor zählen können.
FAQ – Häufig gestellte Fragen zu MJL 1302A ISC – HF-Bipolartransistor, PNP, 200V, 15A, 200W, TO-264
Kann der MJL 1302A ISC in Hochfrequenz-Schaltungen eingesetzt werden?
Ja, der MJL 1302A ISC ist für den Einsatz in Hochfrequenz-Anwendungen konzipiert. Seine Leistungsfähigkeit bei hohen Spannungen und Strömen sowie seine optimierte interne Struktur ermöglichen den Einsatz in HF-Verstärkerstufen und anderen HF-Schaltungen, wobei die spezifischen Frequenzgrenzen und die benötigte Bandbreite des Designs berücksichtigt werden müssen.
Welche Art von Kühlung ist für den MJL 1302A ISC erforderlich?
Aufgrund seiner hohen maximalen Verlustleistung von 200W ist eine effektive Kühlung unerlässlich. Die Montage auf einem ausreichend dimensionierten Kühlkörper, idealerweise mit aktiver Belüftung, wird dringend empfohlen, um die Sperrschichttemperatur unterhalb des Grenzwertes zu halten und die Lebensdauer des Transistors zu gewährleisten.
Ist der MJL 1302A ISC für Audioverstärker geeignet?
Absolut. Seine hohe Leistung, Spannungs- und Stromtragfähigkeit sowie die Fähigkeit, auch bei hohen Pegeln verzerrungsarm zu arbeiten, machen ihn zu einer hervorragenden Wahl für leistungsstarke Endstufen in Hi-Fi-Systemen, PA-Anlagen und anderen Audioanwendungen.
Was bedeutet die PNP-Kennzeichnung?
PNP bezieht sich auf die Halbleiterstruktur des Transistors. Bei einem PNP-Transistor wird der Stromfluss zwischen Kollektor und Emitter durch einen positiven Strom an der Basis gesteuert. Dies ist wichtig für die korrekte Verschaltung in einer elektronischen Schaltung, oft in Verbindung mit NPN-Transistoren oder in bestimmten Schaltungstopologien wie Gegentaktverstärkern.
Wie unterscheidet sich der MJL 1302A ISC von Standard-Leistungstransistoren?
Der MJL 1302A ISC zeichnet sich durch seine Kombination aus hoher Spannungsfestigkeit (200V), hoher Strombelastbarkeit (15A) und signifikanter Leistungsdissipation (200W) in einem robusten TO-264 Gehäuse aus. Diese Spezifikationen übertreffen die vieler Standard-Leistungstransistoren und machen ihn ideal für anspruchsvolle Anwendungen, bei denen Zuverlässigkeit und Leistung unter extremen Bedingungen gefragt sind.
Welche Schutzmaßnahmen sollte ich bei der Verwendung des MJL 1302A ISC beachten?
Es ist ratsam, Schutzschaltungen wie Überspannungs- und Überstromschutz zu implementieren, um den Transistor und die umgebende Schaltung vor schädlichen elektrischen Ereignissen zu schützen. Eine korrekte Dimensionierung der Kühlung, wie bereits erwähnt, ist ebenfalls eine primäre Schutzmaßnahme.
Ist das TO-264 Gehäuse isoliert?
Das TO-264 Gehäuse selbst ist typischerweise nicht elektrisch isoliert vom Kollektor. Wenn eine elektrische Isolierung vom Kühlkörper benötigt wird, muss eine zusätzliche Isolierscheibe und gegebenenfalls eine isolierende Befestigung verwendet werden. Achten Sie auf die spezifischen Daten des Herstellers oder des Modells.
