MJL 1302A – Der Hochleistungs-PNP-Transistor für anspruchsvolle Schaltungen
Sind Sie auf der Suche nach einem zuverlässigen und leistungsstarken PNP-Bipolartransistor, der auch unter hoher Last und bei schnellen Schaltfrequenzen Stabilität garantiert? Der MJL 1302A ist die ultimative Lösung für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die höchste Präzision und Robustheit in ihren elektronischen Designs fordern. Speziell konzipiert für Anwendungen, die eine hohe Strombelastbarkeit und Spannungsfestigkeit erfordern, minimiert dieser Transistor Ausfallrisiken und maximiert die Effizienz Ihrer Schaltungen.
Maximale Leistung und Zuverlässigkeit: Die Kernvorteile des MJL 1302A
Der MJL 1302A setzt neue Maßstäbe in puncto Leistungsfähigkeit und Langlebigkeit. Im Vergleich zu Standardtransistoren bietet er eine signifikant höhere SOA (Safe Operating Area), was ihn zu einer überlegenen Wahl für den Dauereinsatz unter Volllast macht. Seine exzellente thermische Performance, unterstützt durch das robuste TO-264 Gehäuse, ermöglicht effiziente Wärmeabfuhr und schützt vor thermischem Durchgehen. Dies führt zu einer verlängerten Lebensdauer Ihrer Geräte und reduziert Wartungskosten.
Präzision in jeder Anwendung: Vielseitigkeit des MJL 1302A
Die herausragenden Spezifikationen des MJL 1302A eröffnen ein breites Feld an Einsatzmöglichkeiten. Von leistungsstarken Audioverstärkern, über industrielle Schaltnetzteile bis hin zu Hochfrequenz-Schaltungen – dieser Transistor liefert konsistent exzellente Ergebnisse. Seine hohe Stromverstärkung (hFE) in Kombination mit der schnellen Schaltzeit sorgt für präzise und reaktionsschnelle Signalverarbeitung.
- Hohe Strombelastbarkeit: Mit einer kontinuierlichen Stromstärke von bis zu 15A bewältigt der MJL 1302A mühelos anspruchsvolle Lasten.
- Ausgezeichnete Spannungsfestigkeit: Die maximale Kollektor-Emitter-Spannung von 200V bietet ausreichend Spielraum für viele Hochspannungsanwendungen.
- Beeindruckende Verlustleistung: Bis zu 200W Verlustleistung können abgeführt werden, was eine effiziente Kühlung ermöglicht und Überlastungen vorbeugt.
- PNP-Konfiguration: Ideal für invertierende Schaltungen und als Gegentakt-Endstufe in Verstärkern.
- Robuste TO-264 Gehäusebauform: Bietet hervorragende thermische Eigenschaften und mechanische Stabilität für zuverlässigen Betrieb.
- Hohe Zuverlässigkeit: Entwickelt für professionelle Anwendungen, bei denen Ausfälle keine Option sind.
Technische Spezifikationen und Konstruktionsmerkmale
Der MJL 1302A repräsentiert fortschrittliche Halbleitertechnologie, die auf Leistung, Effizienz und Langlebigkeit ausgelegt ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten seine herausragenden elektrischen und thermischen Eigenschaften. Das standardisierte TO-264 Gehäuse ermöglicht eine einfache Integration in bestehende Designs und bietet gleichzeitig optimale Bedingungen für die Wärmeableitung, was für die Beibehaltung der Leistungsfähigkeit unter anspruchsvollen Bedingungen unerlässlich ist.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistor-Typ | PNP Bipolar |
| Max. Kollektor-Emitter-Spannung (VCEO) | 200 V |
| Max. Kollektorstrom (IC – kontinuierlich) | 15 A |
| Max. Verlustleistung (PD) | 200 W |

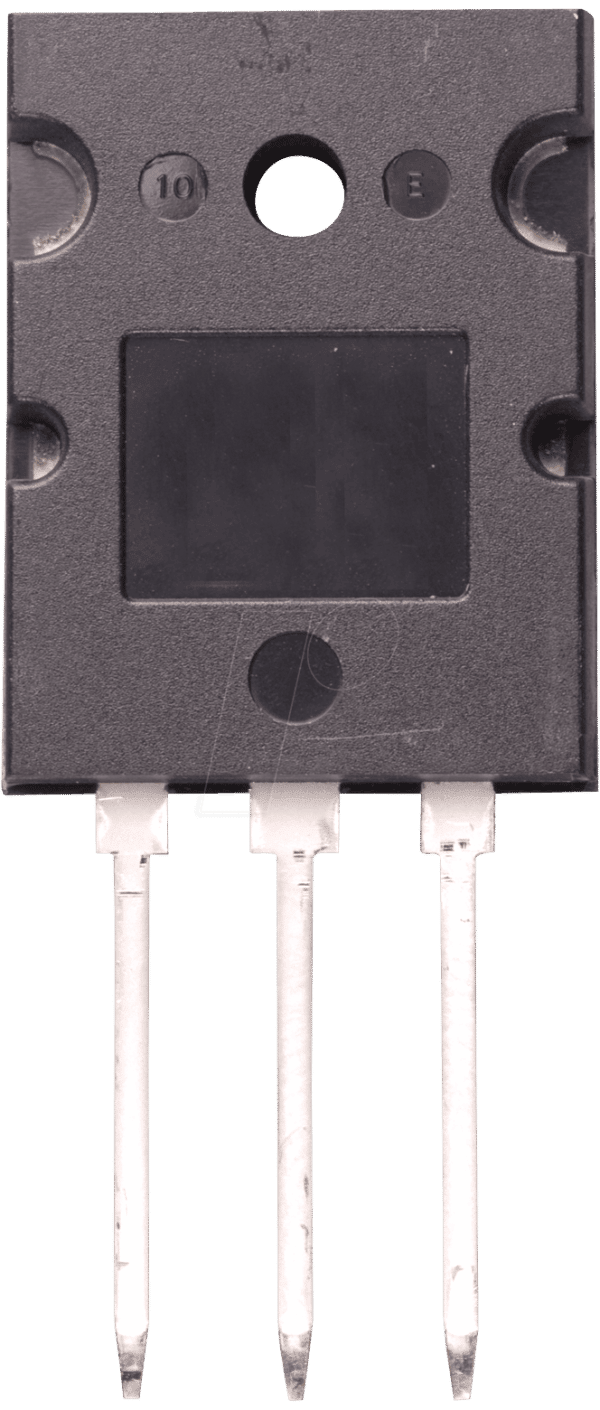

| Gehäuseform | TO-264 |
| Stromverstärkung (hFE) | Typischerweise im Bereich von 25-75 bei relevanten Strömen und Spannungen; hohe Konsistenz über verschiedene Chargen hinweg, was für präzise Schaltungsdesigns von Vorteil ist. |
| Schaltgeschwindigkeit | Optimiert für schnelle Schaltvorgänge, wodurch er sich für Schaltregler und Hochfrequenzanwendungen eignet. Geringe Schaltverluste bei hohen Frequenzen. |
| Anwendungsbereiche | Leistungsverstärker (Audio, HF), Schaltnetzteile, Motorsteuerungen, lineare Spannungsregler, industrielle Automatisierung und andere Hochleistungsanwendungen. |
Tiefergehende Einblicke in die MJL 1302A Technologie
Die Leistungsfähigkeit des MJL 1302A basiert auf einer optimierten Transistorstruktur, die eine hohe Integrationsdichte der Bauelemente ermöglicht. Dies führt zu verbesserten elektrischen Kennwerten wie einer niedrigen Sättigungsspannung (VCE(sat)), was die Effizienz in Schaltanwendungen weiter steigert, indem die Energieverluste minimiert werden. Die hohe Stromverstärkung (hFE) in Kombination mit einer geringen Abhängigkeit von der Temperatur sorgt für eine stabile Verstärkung über einen weiten Betriebsbereich. Die spezielle Dotierung und die Geometrie des Basisbereichs tragen zur schnellen Übergangszeit bei, was für die Reduzierung von Schaltverlusten in schnellen PWM-Anwendungen (Pulsweitenmodulation) entscheidend ist. Das TO-264 Gehäuse ist nicht nur für seine thermische Leitfähigkeit bekannt, sondern auch für seine mechanische Robustheit und die einfache Montage auf Kühlkörpern mittels einer Schraubverbindung. Dies ist essentiell für die zuverlässige Wärmeabfuhr, die bei Leistungsbauteilen wie dem MJL 1302A kritisch ist, um die Lebensdauer zu maximieren und die Betriebssicherheit zu gewährleisten.
Umfangreiche Einsatzmöglichkeiten im Detail
Der MJL 1302A ist prädestiniert für den Einsatz in professionellen Audio-Endstufen, wo seine Fähigkeit, hohe Ströme zu liefern und gleichzeitig geringe Verzerrungen zu erzeugen, zu einem klaren und dynamischen Klangbild beiträgt. In Schaltnetzteilen spielt seine schnelle Schaltgeschwindigkeit und hohe Spannungsfestigkeit eine entscheidende Rolle bei der effizienten Umwandlung von Netzspannung in stabilisierte Gleichspannungen, was sich direkt auf die Energieeffizienz und die kompakte Bauweise des Netzteils auswirkt. Für Motorsteuerungen bietet er die notwendige Robustheit und präzise Regelbarkeit, um Motoren zuverlässig und energieeffizient zu betreiben, auch unter wechselnden Lastbedingungen. Darüber hinaus eignet er sich hervorragend für den Einsatz in linearen Spannungsreglern, wo seine Fähigkeit zur Abführung hoher Verlustleistungen eine stabile Ausgangsspannung unter verschiedenen Lastbedingungen sicherstellt.
FAQ – Häufig gestellte Fragen zu MJL 1302A – HF-Bipolartransistor, PNP, 200V, 15A, 200W, TO-264
Was ist die Hauptanwendung des MJL 1302A?
Der MJL 1302A ist ein Hochleistungs-PNP-Bipolartransistor, der sich ideal für anspruchsvolle Anwendungen wie leistungsstarke Audioverstärker, Schaltnetzteile, Motorsteuerungen und Hochfrequenzschaltungen eignet, bei denen hohe Strombelastbarkeit, Spannungsfestigkeit und thermische Leistung gefordert sind.
Warum ist das TO-264 Gehäuse für diesen Transistor wichtig?
Das TO-264 Gehäuse bietet exzellente thermische Eigenschaften und eine hohe mechanische Stabilität. Es ermöglicht eine effiziente Wärmeableitung, was für die Beibehaltung der Leistungsfähigkeit und die Verlängerung der Lebensdauer des Transistors unter hoher Last unerlässlich ist.
Welche Vorteile bietet der MJL 1302A gegenüber einem NPN-Transistor in ähnlichen Anwendungen?
Als PNP-Transistor ist der MJL 1302A ideal für invertierende Schaltungen und als Teil von Gegentakt-Endstufen geeignet. Die Wahl zwischen PNP und NPN hängt von der spezifischen Schaltungsarchitektur ab; der MJL 1302A zeichnet sich durch seine spezifischen Leistungsmerkmale in PNP-Konfigurationen aus.
Ist der MJL 1302A für den Einsatz in Netzfiltern geeignet?
Ja, aufgrund seiner hohen Strombelastbarkeit und Spannungsfestigkeit kann der MJL 1302A in verschiedenen Leistungselektronik-Anwendungen, einschließlich bestimmter Konfigurationen von Netzfiltern, eingesetzt werden, wo er zur Leistungsregelung oder als Schaltkomponente dienen kann.
Welche Art von Kühlung wird für den MJL 1302A empfohlen?
Für Anwendungen, die den Transistor an seine Leistungsgrenzen bringen, wird dringend die Verwendung eines geeigneten Kühlkörpers empfohlen. Die Befestigung erfolgt typischerweise mittels einer Schraubverbindung im TO-264 Gehäuse.
Wie wirkt sich die hohe Verlustleistung von 200W auf die Anwendung aus?
Eine hohe Verlustleistung bedeutet, dass der Transistor eine beträchtliche Menge an Wärme abführen kann, bevor er beschädigt wird. Dies ermöglicht den Einsatz in energieintensiven Anwendungen und erfordert gleichzeitig eine angemessene Kühlung, um diese Wärme effektiv abzuleiten und den Transistor im sicheren Betriebsbereich zu halten.
Kann der MJL 1302A für Hochfrequenz-Schaltanwendungen verwendet werden?
Ja, der MJL 1302A ist für seine schnelle Schaltgeschwindigkeit bekannt, was ihn für Hochfrequenz-Schaltanwendungen wie in Schaltnetzteilen oder HF-Leistungsverstärkern geeignet macht, wo schnelle Übergangszeiten entscheidend für die Effizienz sind.
