MJH 6287G: Leistungsstarker PNP Darlington-Transistor für anspruchsvolle Schaltungen
Benötigen Sie eine robuste und zuverlässige Lösung für Ihre Hochleistungs-Schalt- oder Verstärkeranwendungen, bei denen Standardtransistoren an ihre Grenzen stoßen? Der MJH 6287G ist die präzise Antwort für Ingenieure und Entwickler im Bereich Leistungselektronik und Audioverstärker, die eine hohe Strombelastbarkeit und Spannungsfestigkeit bei gleichzeitig geringer Sättigungsspannung benötigen. Dieser Darlington-Transistor vereint Effizienz und Leistung, um selbst anspruchsvollste Projekte erfolgreich umzusetzen.
Überlegene Leistung und Zuverlässigkeit: Der MJH 6287G im Detail
Der MJH 6287G übertrifft herkömmliche Bipolartransistoren und selbst einfache Darlington-Konfigurationen durch seine optimierte interne Struktur und die sorgfältige Auswahl von Materialien. Seine herausragende Stromverstärkung ermöglicht die Ansteuerung mit geringen Basisströmen, was ihn ideal für den Einsatz mit Mikrocontrollern oder anderen Signalquellen macht, die nur begrenzte Ausgangsleistung liefern können. Die Kombination aus 100V Sperrspannung und 20A Dauerstrombelastbarkeit, gepaart mit einer maximalen Verlustleistung von 160W, positioniert den MJH 6287G als eine überlegene Wahl für Anwendungen, die Spitzenleistung und Langlebigkeit erfordern. Die TO-247-Bauform gewährleistet zudem eine effiziente Wärmeabfuhr, ein kritischer Faktor bei der Handhabung hoher Leistung.
Anwendungsfelder und technische Vorteile
Der MJH 6287G PNP Darlington-Transistor entfaltet sein volles Potenzial in einer Vielzahl von anspruchsvollen elektronischen Schaltungen. Seine Fähigkeit, hohe Ströme zu schalten und zu verstärken, macht ihn zur idealen Komponente für:
- Leistungselektronik: In Schaltnetzteilen, DC/DC-Wandlern und Motorsteuerungen spielt der MJH 6287G seine Stärken aus, indem er effizientes Schalten bei hohen Lasten ermöglicht.
- Audioverstärker: Als Teil von Ausgangsstufen in Class-A/B- oder Class-AB-Verstärkern liefert er die notwendige Stromverstärkung für eine kraftvolle und verzerrungsarme Wiedergabe.
- Gleichstrommotoren und Relais-Treiber: Die hohe Strombelastbarkeit prädestiniert ihn für das direkte Ansteuern von Motoren oder das Schalten von Relais mit hohem Strombedarf.
- Stromversorgungen: In Linear- oder Schaltreglern mit hoher Stromabgabe sorgt der Transistor für eine stabile und zuverlässige Spannungsversorgung.
- Labor- und Prüfaufbauten: Seine Spezifikationen machen ihn zu einem unverzichtbaren Bauteil für Entwicklungsingenieure, die Prototypen mit hohen Stromanforderungen testen.
Fortschrittliche Technologie für maximale Effizienz
Die interne Struktur des MJH 6287G basiert auf einer fortschrittlichen Darlington-Schaltung, die zwei Bipolartransistoren in einer Kaskode-Konfiguration kombiniert. Dies resultiert in einer extrem hohen Stromverstärkung (hFE) und einem geringen Basisstrombedarf. Die PNP-Technologie erlaubt eine einfache Ansteuerung mit positiven Spannungen, was die Integration in bestehende Schaltungsdesigns erleichtert. Die optimierte Fertigungstechnologie minimiert parasitäre Effekte und sorgt für eine konsistente Leistung über eine breite Betriebstemperatur. Die geringe Sättigungsspannung (VCE(sat)) reduziert Leistungsverluste, was zu einer höheren Gesamteffizienz des Systems beiträgt und eine weniger aufwendige Kühlung erfordert.
Konstruktion und Wärmeableitung

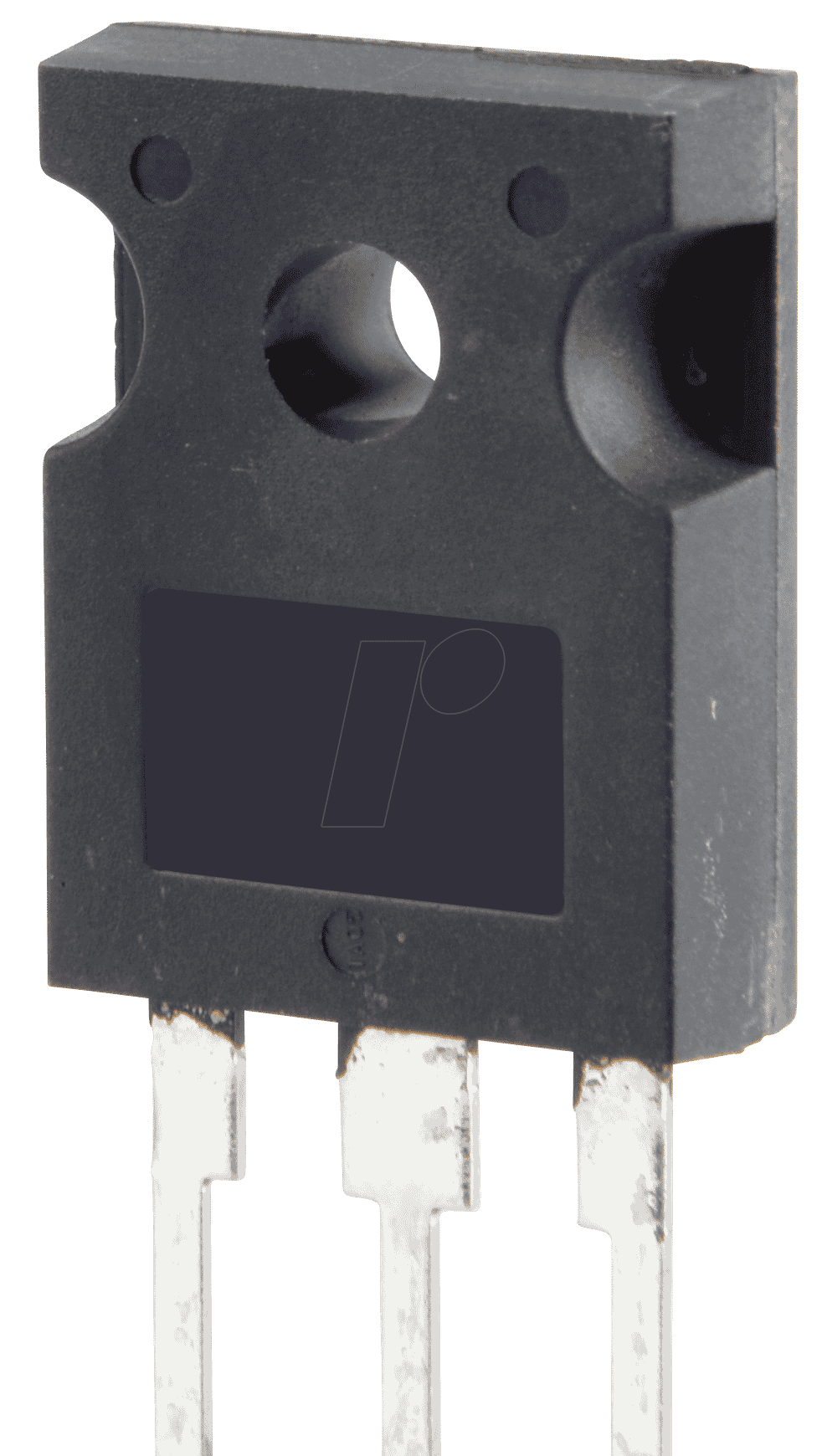

Die Auswahl der Bauform ist entscheidend für die thermische Performance eines Hochleistungstransistors. Der MJH 6287G wird im weit verbreiteten TO-247-Gehäuse geliefert. Dieses Gehäuse ist speziell für Anwendungen mit hoher Verlustleistung konzipiert und ermöglicht durch seine großflächige Metallbasis eine effektive Ableitung der entstehenden Wärme an einen Kühlkörper. Die Stiftkontakte sind robust und für hohe Ströme ausgelegt. Eine korrekte Montage auf einem geeigneten Kühlkörper mit Wärmeleitpaste ist für den stabilen und langlebigen Betrieb des MJH 6287G unerlässlich, um thermische Überlastung zu vermeiden und die Lebensdauer der Komponente zu maximieren.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Darlington |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100V |
| Maximaler Kollektorstrom (IC) | 20A |
| Maximale Verlustleistung (PD) | 160W |
| Gehäusebauform | TO-247 |
| Stromverstärkung (hFE) | Typischerweise > 1000 (je nach Strom und Temperatur) |
| Kollektor-Emitter-Sättigungsspannung (VCE(sat)) | Gering, optimiert für niedrige Verluste |
| Betriebstemperaturbereich | Industrietauglich, optimiert für hohe Temperaturen |
FAQ – Häufig gestellte Fragen zu MJH 6287G – Darlington-Transistor, PNP, 100V, 20A, 160W, TO-247
Was bedeutet PNP-Technologie bei diesem Transistor?
PNP steht für die Polarität der Halbleitermaterialien, aus denen der Transistor aufgebaut ist. Bei PNP-Transistoren fließen die Majoritätsladungsträger als Löcher. Dies bedeutet, dass der Transistor eingeschaltet wird, wenn die Basis positiver gegenüber dem Emitter ist. Diese Eigenschaft ist für die Integration in bestimmte Schaltungstopologien von Vorteil.
Welche Kühlungsanforderungen hat der MJH 6287G?
Aufgrund seiner hohen Verlustleistung von bis zu 160W ist eine adäquate Kühlung unerlässlich. Der Transistor muss auf einem entsprechend dimensionierten Kühlkörper montiert werden, um die Betriebstemperatur im zulässigen Bereich zu halten. Die Verwendung einer hochwertigen Wärmeleitpaste zwischen dem Transistor und dem Kühlkörper wird dringend empfohlen.
Kann der MJH 6287G direkt mit einem Mikrocontroller angesteuert werden?
Ja, dank der hohen Stromverstärkung (hFE) des Darlington-Transistors kann der MJH 6287G typischerweise mit geringen Strömen direkt von den Ausgängen eines Mikrocontrollers angesteuert werden. Es ist jedoch stets ratsam, die Ausgangsstromgrenzen des Mikrocontrollers zu prüfen und gegebenenfalls einen Vorwiderstand am Basiseingang zu verwenden, um eine Überlastung des Mikrocontrollers zu vermeiden.
Ist der MJH 6287G für den Einsatz in Audioverstärkern geeignet?
Absolut. Die hohe Strombelastbarkeit und die gute Stromverstärkung machen den MJH 6287G zu einer exzellenten Wahl für die Ausgangsstufen von Leistungsverstärkern, insbesondere wenn hohe Ausgangsleistungen im Mittel- oder Niederfrequenzbereich gefordert sind. Die geringe Sättigungsspannung trägt zu einer effizienten Leistungsübertragung bei.
Welche Schutzmaßnahmen sollte ich bei der Verwendung des MJH 6287G beachten?
Wichtige Schutzmaßnahmen umfassen die Vermeidung von Überspannungen, insbesondere umgekehrte Spannungen an den Anschlüssen, sowie die Sicherstellung, dass die maximal zulässigen Strom- und Spannungsgrenzwerte nicht überschritten werden. Darüber hinaus ist die richtige Dimensionierung der Kühlung ein entscheidender Schutz vor thermischer Überlastung.
Was ist der Unterschied zwischen einem Darlington-Transistor und einem einzelnen Bipolartransistor?
Ein Darlington-Transistor ist im Grunde eine Kombination aus zwei Bipolartransistoren, die so verschaltet sind, dass sich ihre Stromverstärkungen multiplizieren. Dies führt zu einer deutlich höheren Gesamtstromverstärkung und ermöglicht die Ansteuerung mit sehr geringen Basisströmen im Vergleich zu einem einzelnen Transistor. Dies macht Darlington-Transistoren ideal für Anwendungen, bei denen hohe Ströme mit schwachen Signalen geschaltet werden müssen.
Welche Lebensdauer kann ich von diesem Transistor erwarten?
Die Lebensdauer eines Halbleiterbauteils hängt stark von den Betriebsbedingungen ab. Bei Einhaltung der maximal zulässigen Spannung-, Strom- und Temperaturwerte und bei ordnungsgemäßer Kühlung kann der MJH 6287G eine sehr hohe Zuverlässigkeit und eine lange Betriebsdauer aufweisen, wie es für hochwertige Industriekomponenten üblich ist.
