Leistungsstarke Schaltlösungen: Der MJH 6284G NPN Darlington-Transistor für anspruchsvolle Anwendungen
Wenn Sie auf der Suche nach einer robusten und zuverlässigen Lösung für Hochstrom-Schaltanwendungen sind, die über die Fähigkeiten herkömmlicher Transistoren hinausgehen, dann ist der MJH 6284G NPN Darlington-Transistor Ihre erste Wahl. Dieses Bauteil wurde speziell entwickelt, um hohe Spannungen und Ströme mit exzellenter Effizienz zu schalten und ist somit ideal für Ingenieure, Entwickler und Techniker, die kompromisslose Leistung in Bereichen wie Stromversorgungen, Motorsteuerungen und Audioverstärkern benötigen.
MJH 6284G: Überragende Leistungsfähigkeit und Zuverlässigkeit
Der MJH 6284G NPN Darlington-Transistor bietet eine herausragende Kombination aus hoher Stromtragfähigkeit und signifikanter Leistungsdissipation, was ihn zu einer überlegenen Alternative zu weniger leistungsfähigen Transistoren macht. Seine Konstruktion mit integriertem Rückwärtsspannungsdioden-Schutz und der hohen Stromverstärkung ermöglicht den direkten Einsatz in vielen Schaltungen, ohne dass zusätzliche Komponenten für Schutz oder Verstärkung notwendig sind. Dies vereinfacht das Schaltungsdesign und reduziert die Stücklistenkosten.
Entwickelt für extreme Belastungen: Technologische Überlegenheit
Die fortschrittliche Halbleitertechnologie, die im MJH 6284G zum Einsatz kommt, ermöglicht seine beeindruckenden Spezifikationen: Eine maximale Kollektor-Emitter-Spannung (VCEO) von 100V und eine kontinuierliche Kollektorstromstärke (IC) von 20A sind Kennzeichen seiner Leistungsfähigkeit. Mit einer maximalen Verlustleistung (PD) von 160W kann dieser Transistor auch bei anspruchsvollen Betriebsbedingungen seine Integrität bewahren. Die TO-218-Gehäuseform gewährleistet eine effiziente Wärmeableitung, was für die Langlebigkeit und Zuverlässigkeit in Hochleistungsanwendungen entscheidend ist.
Anwendungsgebiete des MJH 6284G Darlington-Transistors
Die Vielseitigkeit des MJH 6284G macht ihn zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Systemen:
- Industrielle Stromversorgungen: Stabile und leistungsfähige Schaltkreise zur Versorgung von Produktionsanlagen und Maschinen.
- Motorsteuerungen: Präzise und dynamische Steuerung von Gleichstrommotoren in industriellen und kommerziellen Umgebungen.
- Audioverstärker: Klare und kraftvolle Signalverstärkung für professionelle Audioanwendungen und Hi-Fi-Systeme.
- Schaltnetzteile: Effiziente Umwandlung von Spannungen für eine Vielzahl von Geräten, von Unterhaltungselektronik bis hin zu Messtechnik.
- Beleuchtungssysteme: Robuste Ansteuerung von Hochleistungs-LEDs und Entladungslampen.
- Relais- und Solenoidtreiber: Zuverlässiges Schalten von Induktivlasten mit hoher Effizienz.
Konstruktionsmerkmale und Leistungsvorteile
Der MJH 6284G zeichnet sich durch mehrere Schlüsselmerkmale aus, die seine überlegene Leistung gewährleisten:
- Hohe Stromverstärkung (hFE): Die integrierte Darlington-Schaltung bietet eine extrem hohe Stromverstärkung, was bedeutet, dass bereits ein kleiner Basisstrom einen sehr großen Kollektorstrom steuern kann. Dies vereinfacht die Ansteuerung und reduziert den Bedarf an vorgeschalteten Verstärkerstufen.
- Integrierter Schutz: Viele Darlington-Transistoren dieser Klasse verfügen über eine integrierte Freilaufdiode, die induktive Lasten wie Spulen und Motoren vor schädlichen Spannungsspitzen schützt, wenn der Strom abgeschaltet wird. Dies erhöht die Systemstabilität und Lebensdauer.

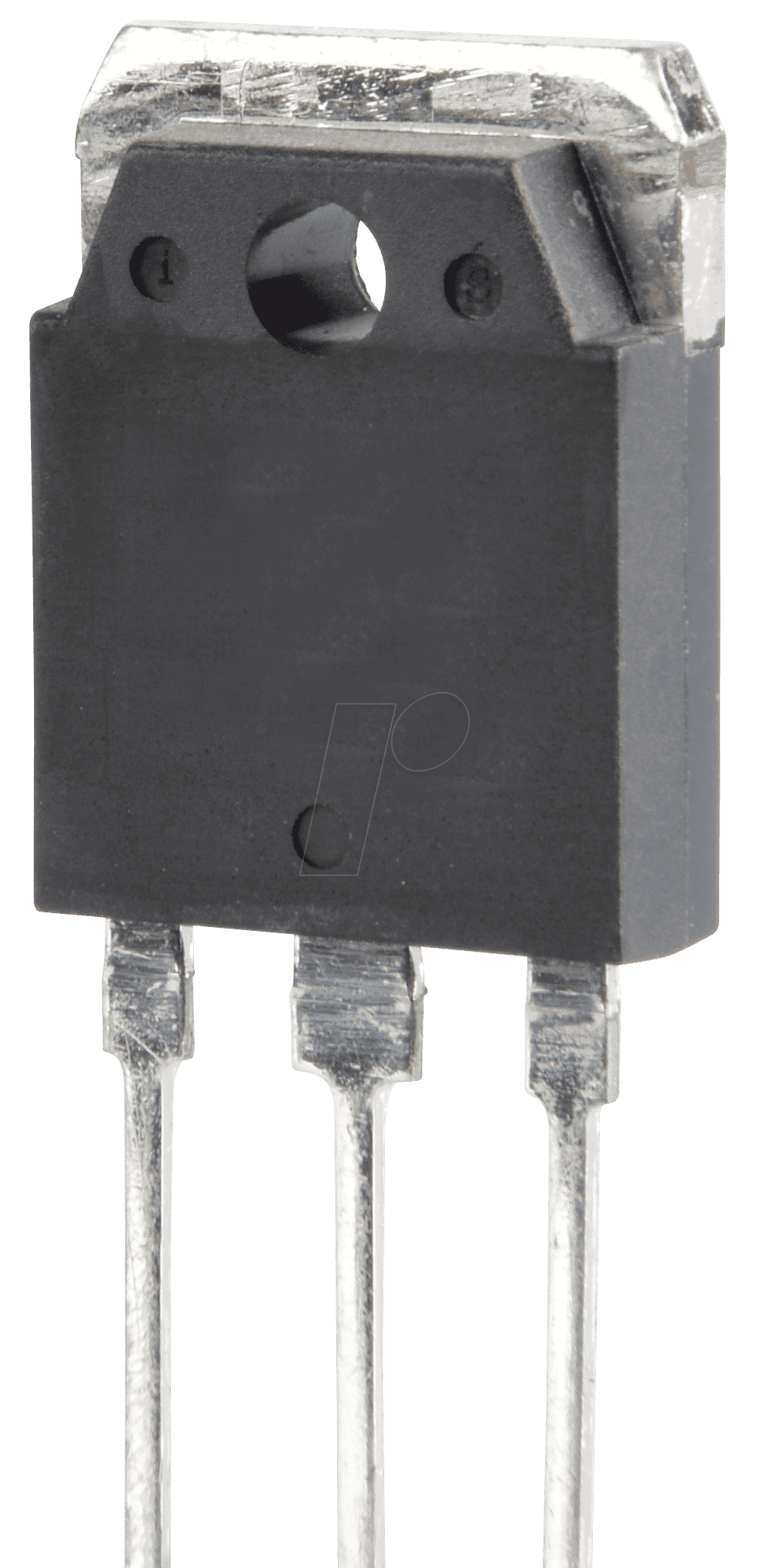

- TO-218 Gehäuse: Dieses robuste und weit verbreitete Gehäuse ist für die einfache Montage auf Kühlkörpern konzipiert, was eine effektive Wärmeabfuhr ermöglicht und so die Betriebssicherheit und Zuverlässigkeit unter hoher Last gewährleistet. Die dreifach-Anschlussbelegung (Basis, Kollektor, Emitter) ist standardisiert und erleichtert die Integration in bestehende Designs.
- Breiter Betriebstemperaturbereich: Der Transistor ist für den Betrieb in einem erweiterten Temperaturbereich ausgelegt, was ihn für anspruchsvolle Umgebungsbedingungen qualifiziert.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Maximale Kollektorstromstärke (IC) | 20 A |
| Maximale Verlustleistung (PD) | 160 W |
| Gehäuseform | TO-218 |
| Integrierter Schutz | Typischerweise integrierte Freilaufdiode (Herstellerabhängig, detaillierte Datenblätter prüfen) |
| Anwendungsprofil | Hochstrom-Schaltanwendungen, Leistungsverstärker, Motorsteuerungen |
| Materialtechnologie | Silizium-Halbleiter, optimiert für hohe Stromdichte und geringen Sättigungsspannungsabfall (VCE(sat)) |
MJH 6284G: Ein entscheidendes Bauteil für professionelle Elektronik
Die Wahl des richtigen Transistors ist fundamental für den Erfolg jedes elektronischen Designs. Der MJH 6284G ist nicht nur ein Bauteil, sondern eine zuverlässige Komponente, die darauf ausgelegt ist, höchste Anforderungen zu erfüllen. Seine Fähigkeit, hohe Spannungen und Ströme zu bewältigen, kombiniert mit der Robustheit des TO-218-Gehäuses und der Effizienz der Darlington-Konfiguration, macht ihn zu einer unverzichtbaren Wahl für kritische Anwendungen, bei denen Ausfallzeiten keine Option sind. Von der Leistungselektronik in industriellen Automatisierungssystemen bis hin zu den anspruchsvollen Anforderungen von professionellen Audio-Endstufen – der MJH 6284G liefert die benötigte Leistung und Zuverlässigkeit.
Häufig gestellte Fragen zu MJH 6284G – Darlington-Transistor, NPN, 100V, 20A, 160W, TO-218
Was ist ein NPN Darlington-Transistor und welche Vorteile bietet er?
Ein NPN Darlington-Transistor ist eine Kombination aus zwei NPN-Bipolar-Transistoren, die in einer Darlington-Schaltung miteinander verbunden sind. Dies resultiert in einer extrem hohen Stromverstärkung (hFE). Die Hauptvorteile sind die Fähigkeit, mit einem sehr kleinen Basisstrom einen großen Kollektorstrom zu schalten, was die Schaltungsvereinfachung und die Ansteuerung erleichtert. Zudem wird oft die Verlustleistung und der Sättigungsspannungsabfall (VCE(sat)) optimiert.
Kann der MJH 6284G direkt mit Mikrocontrollern angesteuert werden?
Aufgrund seiner hohen Stromverstärkung kann der MJH 6284G prinzipiell mit den geringen Ausgangsströmen von Mikrocontrollern angesteuert werden. Es ist jedoch ratsam, die genauen Spezifikationen des Mikrocontrollers und die benötigte Basisstromstärke für die gewünschte Kollektorstromstärke zu prüfen. Oftmals ist eine zusätzliche Stufe oder ein Basiswiderstand zur Strombegrenzung und zum Schutz erforderlich.
Ist eine Kühlung für den MJH 6284G notwendig?
Ja, für den MJH 6284G ist bei Nennleistung und insbesondere bei dauerhaftem Betrieb mit hohen Strömen eine Kühlung unerlässlich. Das TO-218-Gehäuse ermöglicht die Montage auf einem Kühlkörper. Die Dimensionierung des Kühlkörpers hängt stark von der konkreten Anwendung, der Umgebungstemperatur und der tatsächlich abzuführenden Verlustleistung ab.
Welche Schutzmaßnahmen sollte ich beim Einsatz des MJH 6284G beachten?
Beim Einsatz des MJH 6284G sollten Sie die maximale Kollektor-Emitter-Spannung (VCEO), die maximale Kollektorstromstärke (IC) und die maximale Verlustleistung (PD) nicht überschreiten. Bei Schaltungen mit induktiven Lasten wie Motoren oder Spulen ist eine integrierte oder externe Freilaufdiode zur Ableitung von Spannungsspitzen dringend empfohlen, um den Transistor vor Zerstörung zu schützen.
Gibt es Unterschiede zwischen verschiedenen Herstellern des MJH 6284G?
Obwohl die grundlegenden Spezifikationen wie Spannung, Strom und Leistung standardisiert sind, können sich Details wie die genaue Stromverstärkung (hFE), der Sättigungsspannungsabfall (VCE(sat)), die Schaltzeiten und die Qualität der integrierten Schutzschaltungen je nach Hersteller unterscheiden. Es ist stets empfehlenswert, das spezifische Datenblatt des von Ihnen verwendeten Bauteils zu konsultieren.
Welche Arten von Lasten können mit dem MJH 6284G gesteuert werden?
Der MJH 6284G eignet sich hervorragend zur Steuerung von niederohmigen und hochohmigen Lasten, einschließlich ohmscher Lasten (z.B. Heizwiderstände), induktiver Lasten (z.B. Motoren, Relais, Solenoide) und kapazitiver Lasten (obwohl hier besondere Vorsicht geboten ist, um Einschaltstromspitzen zu begrenzen). Seine hohe Stromtragfähigkeit macht ihn besonders geeignet für leistungsintensive Anwendungen.
Wie ermittle ich die benötigte Verlustleistung und den passenden Kühlkörper?
Die benötigte Verlustleistung berechnet sich im Wesentlichen aus der Strom-Spannungs-Leistung, die der Transistor schaltet, und dem Sättigungsspannungsabfall (VCE(sat)). PVerlust = IC VCE(sat). Zusätzlich muss die Verlustleistung durch den Basisstrom berücksichtigt werden. Der passende Kühlkörper wird dann basierend auf dieser ermittelten Verlustleistung, der zulässigen maximalen Sperrschichttemperatur (TJ(max)) des Transistors und der maximalen Umgebungstemperatur (TA(max)) ausgewählt. Hierbei sind die thermischen Widerstände des Transistors (RthJC), des Kühlkörpers (RthCA) und gegebenenfalls der Wärmeleitpaste zu berücksichtigen.
