MJH 11022G – Darlington-Transistor: Höchste Leistung für anspruchsvolle Elektronikanwendungen
Sie benötigen eine zuverlässige Schaltkomponente, die auch unter hoher Last konstant Leistung liefert? Der MJH 11022G Darlington-Transistor ist die ideale Lösung für Entwickler und Ingenieure, die auf präzise Steuerung und Robustheit in ihren Schaltkreisen angewiesen sind. Dieses NPN-Leistungstransistor wurde speziell für Anwendungen entwickelt, bei denen hohe Spannungen und Ströme sicher geschaltet werden müssen.
Unübertroffene Leistungsfähigkeit und Zuverlässigkeit
Der MJH 11022G repräsentiert die Spitze der Darlington-Transistor-Technologie, konzipiert für maximale Effizienz und Langlebigkeit. Im Vergleich zu Standardtransistoren bietet diese Komponente eine signifikant höhere Stromverstärkung und Schaltleistung, was sie zur überlegenen Wahl für kritische Anwendungen macht.
Herausragende Vorteile des MJH 11022G
- Höchste Strombelastbarkeit: Mit einer Nennstromstärke von 15A bewältigt der MJH 11022G auch anspruchsvolle Lasten, die für herkömmliche Transistoren eine Herausforderung darstellen würden. Dies ermöglicht kompaktere und leistungsfähigere Schaltungsdesigns.
- Beeindruckende Spannungsfestigkeit: Eine maximale Kollektor-Emitter-Spannung von 250V eröffnet breite Anwendungsmöglichkeiten, von leistungsstarken Netzteilen bis hin zu Motorsteuerungen, ohne Kompromisse bei der Sicherheit.
- Signifikante Leistungsdissipation: Die Fähigkeit, bis zu 150W zu verarbeiten, minimiert das Risiko von Überhitzung und Ausfällen, selbst bei Dauerbetrieb unter hoher Belastung. Dies reduziert die Notwendigkeit für aufwendige Kühlsysteme.
- Integrierter Freilaufdiodenschutz: Viele MJH 11022G Varianten sind mit einer integrierten Freilaufdiode ausgestattet, die Induktionsspitzen effektiv ableitet und somit die Lebensdauer anderer Komponenten im Schaltkreis schützt. Dies vereinfacht das Schaltungsdesign und erhöht die Zuverlässigkeit.
- Hohe Stromverstärkung (hFE): Die charakteristische Eigenschaft von Darlington-Transistoren, die hohe Stromverstärkung, bedeutet, dass bereits ein geringer Steuerstrom einen hohen Laststrom schalten kann. Dies optimiert die Ansteuerung und reduziert den Aufwand für die Ansteuerschaltung.
- Robustheit und thermische Stabilität: Das TO-247 Gehäuse bietet exzellente thermische Eigenschaften und mechanische Stabilität, was für den Einsatz in industriellen Umgebungen unerlässlich ist.
Technische Spezifikationen im Detail
Der MJH 11022G ist ein NPN-Darlington-Leistungstransistor, der sich durch seine spezifischen Parameter auszeichnet. Diese Spezifikationen sind entscheidend für die korrekte Dimensionierung und Auslegung elektronischer Schaltungen.
Einsatzgebiete und Anwendungsbereiche
Dank seiner robusten Bauweise und seiner hohen Leistungsreserven eignet sich der MJH 11022G hervorragend für eine Vielzahl von Anwendungen:
- Schaltnetzteile: Als primärer Schalter in Hochleistungs-Schaltnetzteilen für Industrieanwendungen, Audioverstärker oder Telekommunikationsequipment.
- Motorsteuerungen: Zur Steuerung von Gleichstrommotoren, wo hohe Einschaltströme und präzise Regelung erforderlich sind.
- Beleuchtungssysteme: In leistungsstarken LED-Treibern oder Vorschaltgeräten für industrielle Beleuchtungslösungen.
- Industrielle Automatisierung: In Steuerungsmodulen, Relais-Treibern und anderen Schaltanwendungen, die Zuverlässigkeit unter rauen Bedingungen erfordern.
- Audioverstärker: Als Ausgangstransistor in Class-A oder Class-AB Audioverstärkern, die hohe Ausgangsleistung und geringe Verzerrungen liefern müssen.
Produktdetails und Konstruktionsmerkmale

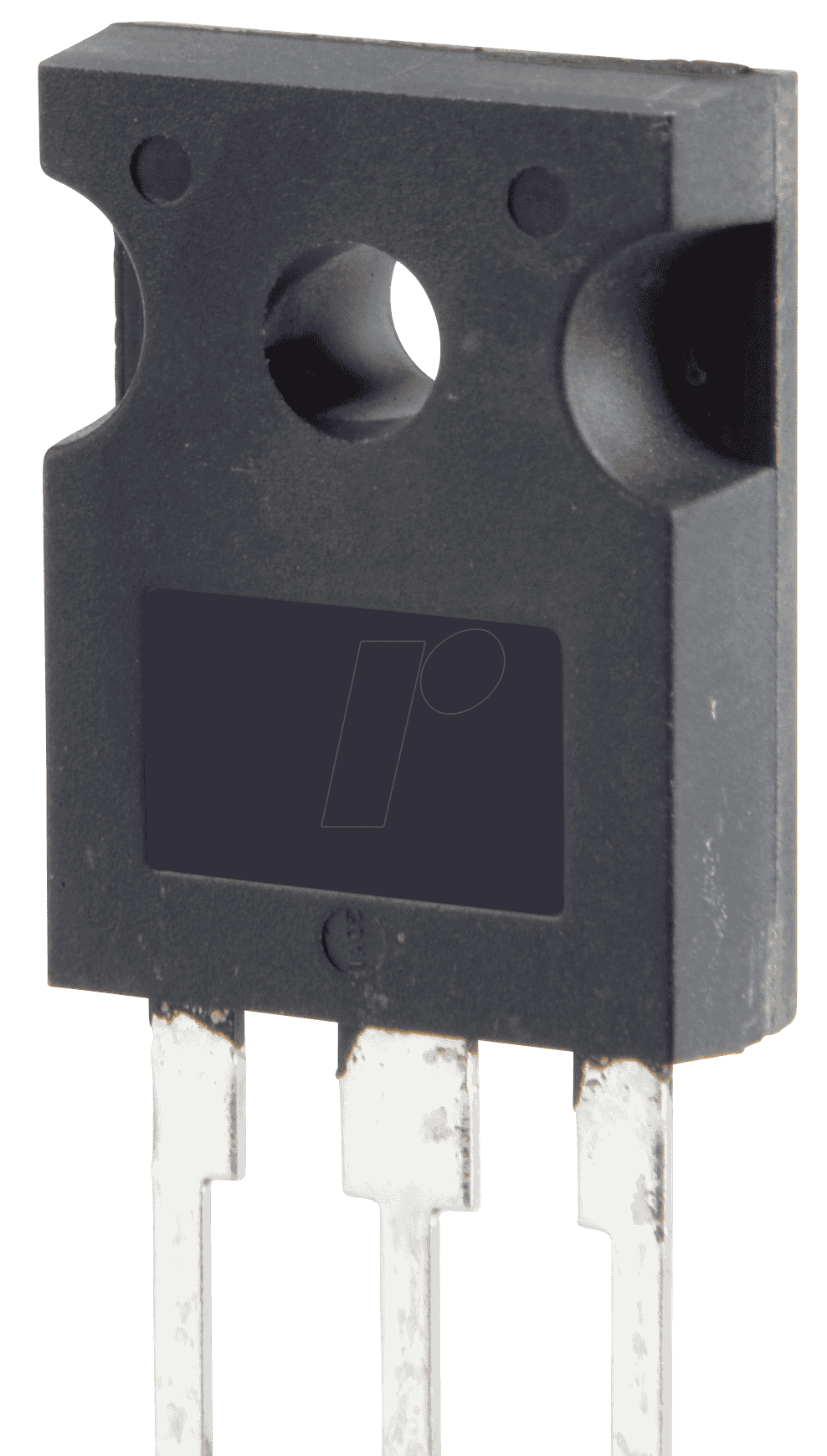

Die Konstruktion des MJH 11022G im TO-247 Gehäuse unterstreicht seinen Fokus auf Leistung und Zuverlässigkeit.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (V_CEO) | 250 V |
| Maximale Kollektorstrom (I_C) | 15 A |
| Maximale Verlustleistung (P_D) | 150 W |
| Gehäusetyp | TO-247 |
| Integrierter Schutz | Typischerweise mit integrierter Freilaufdiode (optional, bitte spezifische Variante prüfen) |
| Stromverstärkung (DC Current Gain, hFE) | Sehr hoch, charakteristisch für Darlington-Konfiguration. Ermöglicht geringen Steuerstrom für hohe Lastströme. |
| Betriebstemperaturbereich | Breit, ausgelegt für industrielle Umgebungsbedingungen (spezifische Werte im Datenblatt prüfen) |
| Materialien | Hochwertige Halbleitermaterialien und thermisch leitfähiges Gehäuse für optimale Wärmeableitung. |
FAQ – Häufig gestellte Fragen zu MJH 11022G – Darlington-Transistor, NPN, 250V, 15A, 150W, TO-247
Ist der MJH 11022G für den Einsatz in Audioverstärkern geeignet?
Ja, der MJH 11022G ist aufgrund seiner hohen Strombelastbarkeit, Spannungsfestigkeit und geringen Verzerrungen eine exzellente Wahl für die Ausgangsstufen von leistungsstarken Audioverstärkern. Seine hohe Stromverstärkung ermöglicht eine effiziente Ansteuerung.
Welchen Vorteil bietet die integrierte Freilaufdiode?
Eine integrierte Freilaufdiode schützt den Transistor und andere Komponenten im Schaltkreis vor Spannungsspitzen, die beim schnellen Abschalten induktiver Lasten entstehen. Dies erhöht die Zuverlässigkeit und Langlebigkeit der gesamten Schaltung und vereinfacht das Schaltungsdesign, da keine externe Diode integriert werden muss.
Muss der MJH 11022G gekühlt werden?
Bei voller Nennleistung von 150W ist eine Kühlung unerlässlich, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten. Das TO-247 Gehäuse ist für die Montage auf Kühlkörpern optimiert. Die genauen Anforderungen hängen von der spezifischen Anwendung und der Umgebungstemperatur ab und sollten anhand des Datenblatts und thermischer Berechnungen ermittelt werden.
Kann der MJH 11022G für höhere Spannungen als 250V verwendet werden?
Nein, die maximale Kollektor-Emitter-Spannung von 250V darf nicht überschritten werden, da dies zu einem Durchschlag des Transistors und dessen Zerstörung führen kann. Für Anwendungen mit höheren Spannungen sind andere Transistortypen mit entsprechenden Spezifikationen erforderlich.
Was bedeutet NPN bei diesem Transistor?
NPN beschreibt die Polarität des Halbleitermaterials im Transistor. Bei einem NPN-Transistor fließt der Strom vom Kollektor zum Emitter, wenn der Basis-Emitter-Übergang in Durchlassrichtung vorgespannt ist und ein ausreichender Steuerstrom an der Basis anliegt. Dies ist die gebräuchlichste Konfiguration für Leistungstransistoren.
Wie unterscheidet sich ein Darlington-Transistor von einem Standard-Bipolar-Transistor?
Ein Darlington-Transistor besteht intern aus zwei miteinander verbundenen Bipolar-Transistoren. Dies führt zu einer deutlich höheren Stromverstärkung (hFE) im Vergleich zu einem einzelnen Transistor. Dadurch kann ein sehr kleiner Steuerstrom an der Basis einen großen Laststrom schalten, was ihn ideal für Anwendungen macht, bei denen Schaltströme minimiert werden müssen oder hohe Verstärkungsfaktoren benötigt werden.
Welche Art von Lasten kann der MJH 11022G sicher schalten?
Der MJH 11022G kann sowohl ohmsche Lasten (wie Heizwiderstände) als auch induktive Lasten (wie Motoren oder Relaisspulen) schalten. Bei induktiven Lasten ist jedoch darauf zu achten, dass diese durch Spannungsspitzen beim Abschalten zu Schäden führen können. Die integrierte oder eine extern hinzugefügte Freilaufdiode ist hierbei entscheidend.
