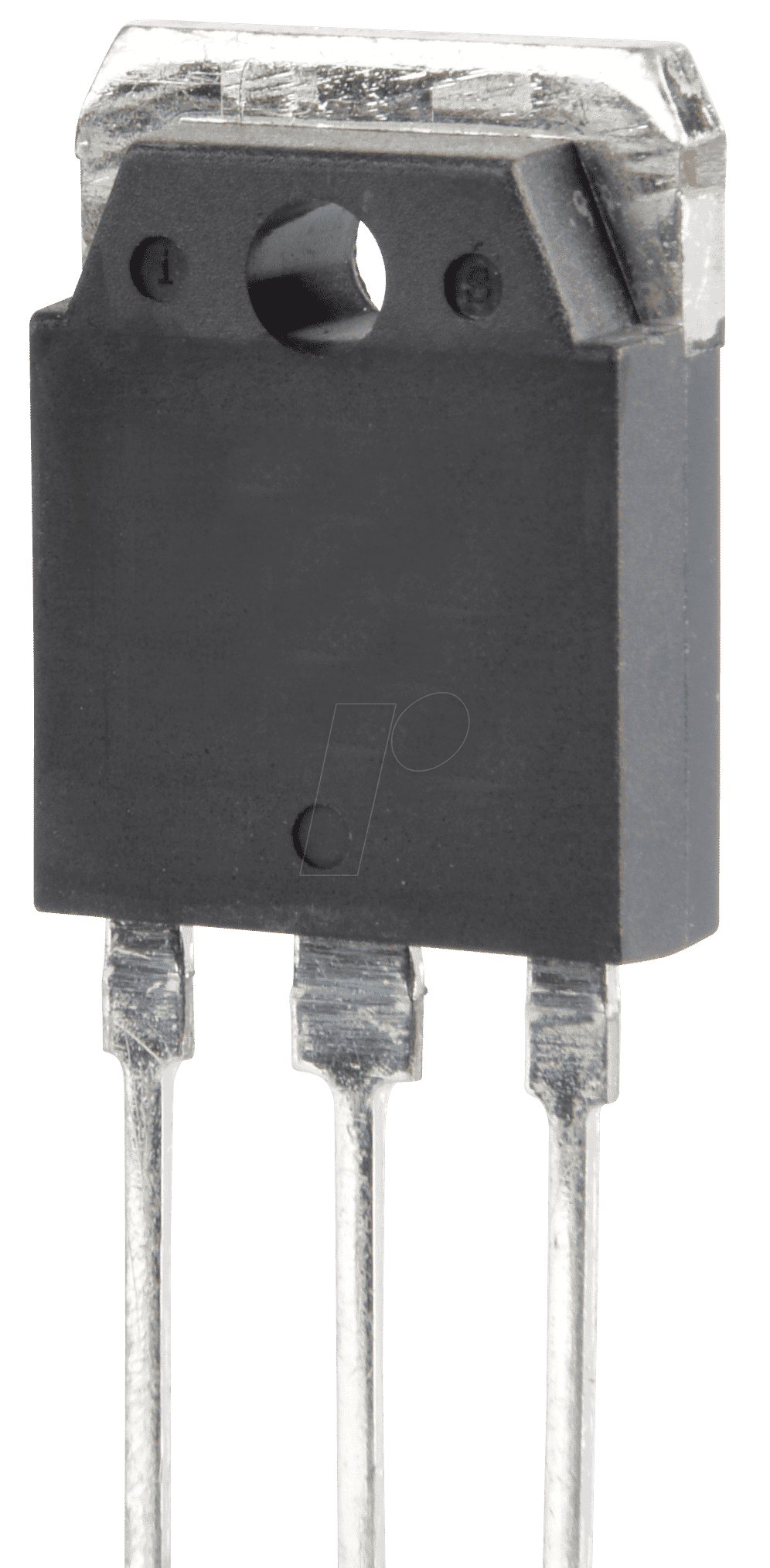

MJH 11021G – Der Hochleistungs-Darlington-Transistor für anspruchsvolle Anwendungen
Sie suchen nach einer robusten und zuverlässigen Lösung für leistungshungrige Schalt- und Verstärkeranwendungen? Der MJH 11021G Darlington-Transistor ist die Antwort für Ingenieure und Techniker, die höchste Ansprüche an Leistung, Spannung und Strombelastbarkeit stellen. Dieses Bauteil meistert selbst die anspruchsvollsten Aufgaben in Industrie, Automobiltechnik und professionellen Audioanwendungen, wo Zuverlässigkeit und Effizienz oberste Priorität haben.
Überlegene Leistung und Robustheit: Der MJH 11021G im Detail
Der MJH 11021G setzt Maßstäbe durch seine herausragenden elektrischen Kennwerte und seine sorgfältig ausgewählte Materialbasis. Im Vergleich zu Standard-PNP-Transistoren bietet er eine deutlich höhere Stromverstärkung (hFE) und eine verbesserte Schaltgeschwindigkeit, was ihn zur idealen Wahl für Anwendungen macht, die eine präzise und schnelle Signalverarbeitung erfordern. Seine Fähigkeit, Spannungen bis zu 250V und Ströme bis zu 15A zu schalten, gepaart mit einer Verlustleistung von 150W, macht ihn zu einem wahren Kraftpaket im TO-218-Gehäuse, das für seine exzellente Wärmeableitung bekannt ist.
Maximale Effizienz durch fortschrittliche Darlington-Technologie
Die integrierte Darlington-Schaltung im MJH 11021G ermöglicht eine extrem hohe Stromverstärkung bereits bei geringen Basisströmen. Dies reduziert den Steueraufwand und erhöht die Effizienz des Gesamtsystems. Die PNP-Charakteristik sorgt für eine einfache Integration in Schaltungen mit negativer Versorgungsspannung oder als Gegentaktstufe. Die sorgfältige Auswahl der Halbleitermaterialien und der Fertigungsprozesse gewährleistet eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter extremen Betriebsbedingungen. Die minimierte interne Durchlassspannung im eingeschalteten Zustand trägt zusätzlich zur Energieeffizienz bei.
Vorteile des MJH 11021G – Ihre Schlüssel zum Erfolg
- Hohe Spannungsfestigkeit (250V): Ermöglicht den Einsatz in Systemen mit höheren Spannungsniveaus, was Spielraum für zukünftige Designs und Leistungssteigerungen bietet.
- Starke Strombelastbarkeit (15A): Ideal für Anwendungen, die hohe Ströme schalten müssen, wie z.B. Netzteile, Motorsteuerungen oder Leistungsschalter.
- Signifikante Verlustleistung (150W): Bietet eine hohe thermische Reserve, was Überhitzung verhindert und die Lebensdauer des Bauteils verlängert, selbst bei Dauerbelastung.
- Integrierte Darlington-Struktur: Bietet eine hohe Stromverstärkung, was den Bedarf an vorgeschalteten Verstärkerstufen reduziert und die Schaltungskomplexität verringert.
- TO-218-Gehäuse: Optimiert für eine effektive Wärmeableitung durch seine Größe und die Möglichkeit zur Montage mit Kühlkörpern, was die thermische Leistung verbessert.
- PNP-Typ: Vereinfacht die Integration in gängige Schaltungstopologien, insbesondere dort, wo eine Schaltung über die Masse oder eine negative Spannungsquelle erfolgt.
- Robustheit und Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für den professionellen Einsatz.
Technische Spezifikationen und Anwendungsgebiete
Der MJH 11021G ist ein unverzichtbarer Bestandteil für eine Vielzahl von anspruchsvollen Elektronikanwendungen. Seine Fähigkeit, hohe Ströme und Spannungen sicher zu schalten, macht ihn zur ersten Wahl für:
- Leistungsnetz- und Spannungsregler: Stabilisiert und regelt Ausgangsspannungen in Stromversorgungen für industrielle und professionelle Geräte.
- Motorsteuerungen: Ermöglicht die präzise Ansteuerung von Gleichstrommotoren in Robotik, Werkzeugmaschinen und Automobilanwendungen.
- Audio-Endstufen: Dient als Leistungsschalter in Class-AB- oder Class-B-Verstärkern für hohe Ausgansleistung und Klangtreue.
- Schaltnetzteile (SMPS): Übernimmt das schnelle und effiziente Schalten von Hochfrequenzströmen in modernen Energieversorgungslösungen.
- Industrielle Automatisierung: Steuert Aktoren und Relais in komplexen Produktionsanlagen und Steuerungssystemen.
- Generatoren und Wechselrichter: Sorgt für die effiziente Umwandlung und Regelung von elektrischer Energie.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Bauteiltyp | Darlington-Transistor, PNP |
| Maximale Kollektor-Emitter-Spannung (Vce max) | 250 V |
| Maximale Kollektorstrom (Ic max) | 15 A |
| Maximale Verlustleistung (Pd max) | 150 W |
| Gehäuseform | TO-218 |
| Stromverstärkung (hFE typ.) | Hoch, typischerweise > 750 bei Nennbedingungen (exakte Werte sind datenblattabhängig und variieren je nach Last und Temperatur) |
| Schaltfrequenz | Geeignet für niedrige bis mittlere Schaltfrequenzen, optimiert für Leistungsschalten. Spezifische Frequenzen sind dem Datenblatt zu entnehmen, aber für typische Leistungsanwendungen im kHz-Bereich ausgelegt. |
| Wärmemanagement | Das TO-218-Gehäuse ist für eine gute Wärmeableitung konzipiert. Die Verwendung eines zusätzlichen Kühlkörpers wird für Anwendungen nahe der maximalen Verlustleistung empfohlen, um die Betriebstemperatur und damit die Lebensdauer zu optimieren. |
MJH 11021G – FAQ – Häufig gestellte Fragen zu MJH 11021G – Darlington-Transistor, PNP, 250V, 15A, 150W, TO-218
Was sind die Hauptvorteile eines Darlington-Transistors gegenüber einem einzelnen Transistor?
Der Hauptvorteil eines Darlington-Transistors wie des MJH 11021G liegt in seiner extrem hohen Stromverstärkung (hFE). Diese wird durch die Verschaltung von zwei Transistoren in Darlington-Konfiguration erreicht, was bedeutet, dass bereits ein sehr geringer Steuerstrom am Basisanschluss einen sehr hohen Kollektorstrom schalten kann. Dies vereinfacht die Ansteuerungsschaltungen erheblich und reduziert den Bedarf an zusätzlichen Verstärkerstufen.
Ist der MJH 11021G für Hochfrequenzanwendungen geeignet?
Der MJH 11021G ist primär für Leistungsschalt- und Verstärkeranwendungen im nieder- bis mittelfrequenten Bereich konzipiert. Während er für viele typische Schaltnetzteile und Motorsteuerungen im kHz-Bereich gut geeignet ist, ist er aufgrund seiner internen Kapazitäten und der Darlington-Struktur weniger ideal für extrem schnelle Schaltvorgänge im MHz-Bereich, die spezielle Hochfrequenztransistoren erfordern würden.
Welche Art von Kühlung wird für den MJH 11021G empfohlen?
Das TO-218-Gehäuse bietet bereits eine gute Wärmeableitung. Für Anwendungen, bei denen der Transistor nahe seiner maximalen Verlustleistung von 150W betrieben wird, ist die Verwendung eines geeigneten Kühlkörpers dringend empfohlen. Dies gewährleistet, dass die Sperrschichttemperatur innerhalb sicherer Grenzen bleibt und die Zuverlässigkeit und Lebensdauer des Bauteils maximiert werden.
Was bedeutet die PNP-Charakteristik im Gegensatz zu einem NPN-Transistor?
Die PNP-Charakteristik bedeutet, dass der Transistor durch Anlegen eines positiven Basisstroms relativ zur Emitterschwelle eingeschaltet wird (oder, anders ausgedrückt, durch Anlegen eines negativen Spannungsunterschieds zwischen Basis und Emitter). Dies macht ihn ideal für Schaltungen, bei denen der Schalttrail über Masse geschaltet wird oder in Designs mit negativen Spannungsversorgungen.
In welchen Arten von Netzteilen wird der MJH 11021G typischerweise eingesetzt?
Der MJH 11021G findet häufig Anwendung in linearen Leistungsreglern, wo er zur Stabilisierung und Regelung der Ausgangsspannung dient. In Schaltnetzteilen (SMPS) wird er oft als primärer Leistungsschalter oder als Teil der Ausgangsgleichrichtung eingesetzt, wo seine hohe Strombelastbarkeit und Spannungsfestigkeit von Vorteil sind. Auch in größeren Netzteilen, die hohe Ströme liefern müssen, ist er eine bewährte Wahl.
Gibt es spezielle Vorsichtsmaßnahmen bei der Handhabung dieses Transistors?
Wie bei allen Halbleiterbauteilen ist eine sorgfältige Handhabung wichtig. Vermeiden Sie elektrostatische Entladung (ESD), indem Sie geerdete Werkzeuge und eine ESD-sichere Arbeitsumgebung verwenden. Achten Sie auf die korrekte Polarität bei der Beschaltung und stellen Sie sicher, dass die Betriebsspannung und der Strom die maximal zulässigen Werte nicht überschreiten. Die Verwendung eines Kühlkörpers, wie oben erwähnt, ist entscheidend für die Langlebigkeit.
Kann der MJH 11021G für Audio-Endstufen verwendet werden?
Ja, der MJH 11021G eignet sich hervorragend für den Einsatz als Leistungstransistor in Audio-Endstufen, insbesondere in Class-AB- oder Class-B-Konfigurationen. Seine hohe Strombelastbarkeit und gute lineare Kennung im Arbeitsbereich ermöglichen die Lieferung hoher Ausgangsleistung an Lautsprecher bei gleichzeitig geringer Verzerrung. Die hohe Stromverstärkung reduziert zudem die Anzahl der benötigten Vorverstärkerstufen.
