MJ 802 MBR – Ihr leistungsstarker NPN-Bipolartransistor für anspruchsvolle Anwendungen
Wenn Sie auf der Suche nach einer zuverlässigen und leistungsstarken Schalt- oder Verstärkerkomponente für Ihre anspruchsvollen Elektronikprojekte sind, dann ist der MJ 802 MBR – Bipolartransistor, NPN, 90V, 30A, 200W, TO-3 genau die richtige Wahl. Dieser NPN-Leistungstransistor wurde entwickelt, um höchste Anforderungen an Strombelastbarkeit und Spannungsfestigkeit zu erfüllen und ist somit die ideale Lösung für Ingenieure und Hobbyisten, die auf maximale Performance und Zuverlässigkeit Wert legen.
Überragende Leistung und Zuverlässigkeit des MJ 802 MBR
Der MJ 802 MBR zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn von Standardlösungen abheben. Mit einer maximalen Kollektor-Emitter-Spannung von 90V und einer kontinuierlichen Kollektorstrombelastbarkeit von 30A bietet dieser Transistor genügend Spielraum für eine Vielzahl von leistungsintensiven Schaltungen. Die hohe Verlustleistung von 200W unterstreicht seine Fähigkeit, auch bei hohen Lasten stabil zu arbeiten, ohne zu überhitzen. Dies ist entscheidend für Anwendungen, bei denen Effizienz und Langlebigkeit an erster Stelle stehen, wie beispielsweise in Netzgeräten, Motorsteuerungen oder Audio-Endstufen.
Vorteile des MJ 802 MBR Bipolartransistors
- Hohe Strombelastbarkeit: Mit 30A kontinuierlichem Kollektorstrom können auch komplexe und leistungshungrige Schaltungen problemlos angesteuert werden. Dies ist ein signifikanter Vorteil gegenüber Transistoren mit geringerer Stromtragfähigkeit.
- Robuste Spannungsfestigkeit: Die 90V Kollektor-Emitter-Spannung (VCEO) gewährleistet eine hohe Betriebssicherheit, selbst in Umgebungen mit potenziellen Spannungsspitzen.
- Exzellente Verlustleistungsfähigkeit: Mit 200W maximaler Verlustleistung (Pd) ist der MJ 802 MBR prädestiniert für den Einsatz in Hochleistungsanwendungen, bei denen Wärmeentwicklung eine kritische Rolle spielt.
- Bewährte TO-3 Gehäusetyp: Das TO-3 Gehäuse ist bekannt für seine hervorragende Wärmeableitung und mechanische Stabilität, was eine lange Lebensdauer und zuverlässigen Betrieb sicherstellt.
- NPN-Technologie für Vielseitigkeit: Als NPN-Transistor ist er ideal für Schaltungen, die eine positive Ansteuerung des Basisstroms erfordern, was in vielen typischen Schaltungen wie Treibern, Schaltern und Verstärkern üblich ist.
- Geringe Sättigungsspannung: Eine geringe VCE(sat) (Kollektor-Emitter-Sättigungsspannung) minimiert Leistungsverluste im eingeschalteten Zustand, was zu einer höheren Energieeffizienz führt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor |
| Polarität | NPN |
| Kollektor-Emitter-Spannung (VCEO) | 90 V |
| Kollektorstrom (Ic) – Kontinuierlich | 30 A |
| Max. Verlustleistung (Pd) | 200 W |
| Gehäusetyp | TO-3 |
| Basis-Emitter-Spannung (VBE) | Typische Werte im Bereich von 0,7V bis 1,5V bei entsprechendem Basisstrom, für präzise Schaltungen sind genaue Datenblätter zu konsultieren. |
| Stromverstärkungsfaktor (hFE) | Variiert je nach Betriebspunkt und Hersteller. Typischerweise im Bereich von 10 bis 100 für Leistungstransistoren, genaue Werte sind dem Datenblatt zu entnehmen. Dies ermöglicht eine effektive Ansteuerung mit vergleichsweise geringen Basisströmen. |
| Betriebstemperaturbereich | Ein breiter Temperaturbereich ist charakteristisch für Leistungstransistoren, typischerweise von -65°C bis +150°C, um den Einsatz in verschiedenen Umgebungsbedingungen zu ermöglichen. |
Anwendungsgebiete für den MJ 802 MBR
Der MJ 802 MBR ist aufgrund seiner Leistungsmerkmale für eine breite Palette von anspruchsvollen elektronischen Anwendungen prädestiniert. Seine Fähigkeit, hohe Ströme und Spannungen zu schalten, macht ihn zu einer ausgezeichneten Wahl für:
- Leistungsfähige Netzteil-Designs: Ob in industriellen Stromversorgungen oder bei der Entwicklung von Hochleistungs-Labornetzteilen, der MJ 802 MBR bietet die notwendige Stabilität und Effizienz.
- Motorsteuerungen und -regelungen: In Systemen, die DC-Motoren effizient ansteuern und regeln müssen, spielt der Transistor seine Stärken aus, indem er die notwendige Leistung liefert.
- Audio-Endstufen: Für Hi-Fi-Systeme oder professionelle Beschallungstechnik, bei denen eine hohe Ausgangsleistung mit geringen Verzerrungen gefordert ist, ist dieser Transistor eine solide Wahl.
- Schaltregler: In der Entwicklung von effizienten Schaltreglern, die Spannungen präzise wandeln, sorgt der MJ 802 MBR für zuverlässige Schaltvorgänge.
- Industrielle Automatisierung: In Steuerungsmodulen und Aktuator-Treibern in industriellen Umgebungen, wo Robustheit und Leistungsfähigkeit entscheidend sind.
- Solarenergie-Umwandlungssysteme: Zur Steuerung von Lasten oder als Teil von Wechselrichter-Designs, wo die Umwandlung von Gleichstrom in Wechselstrom erfolgt.

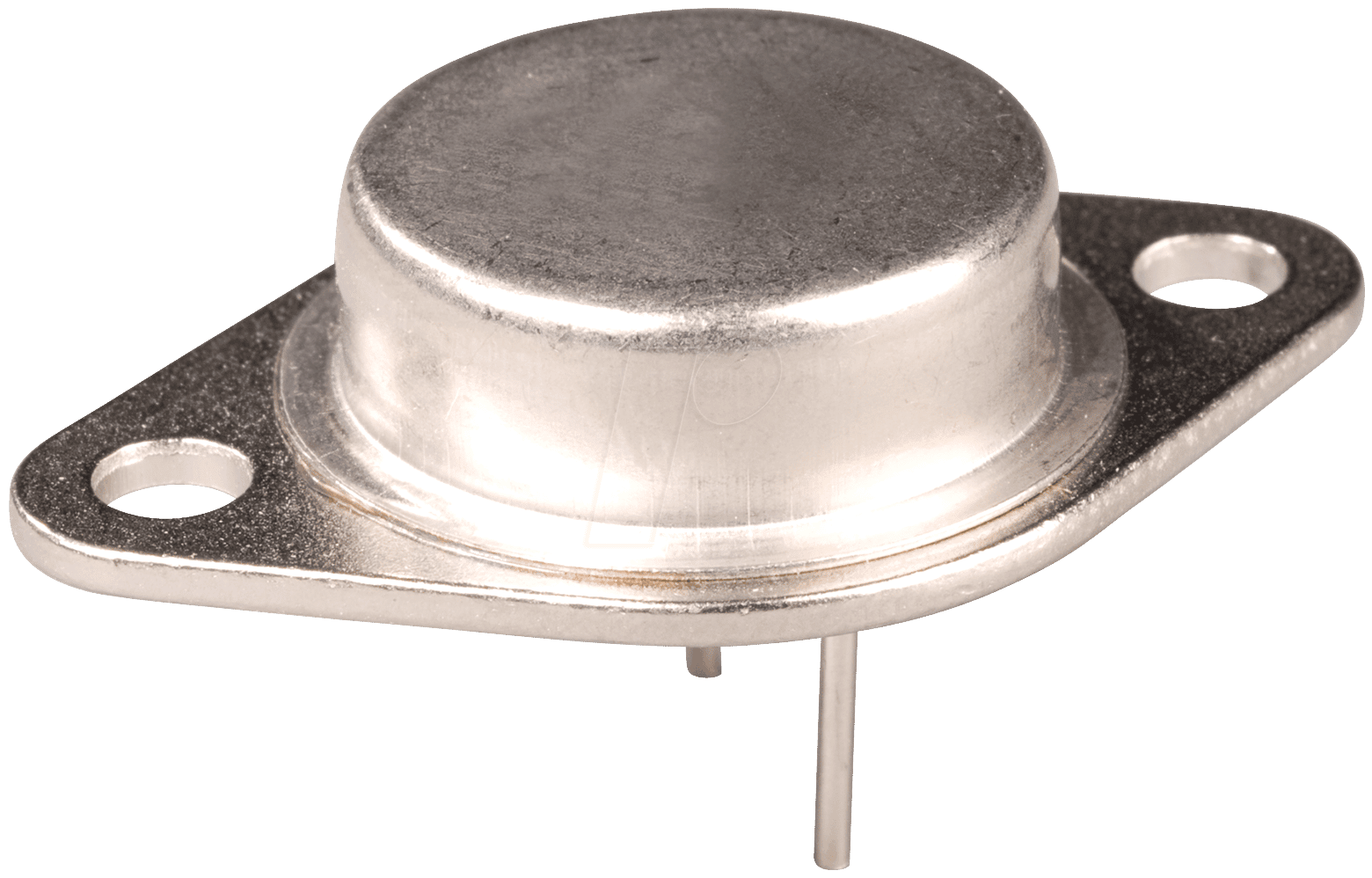

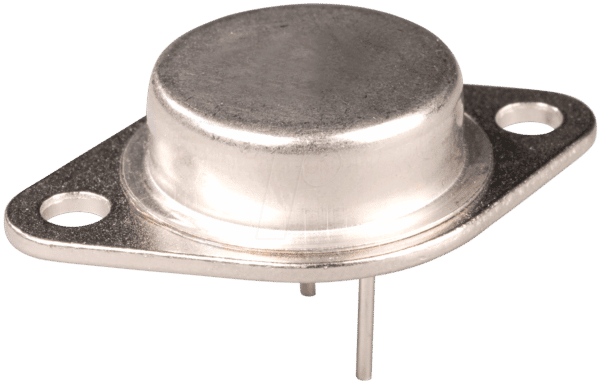

Material und Konstruktion des TO-3 Gehäuses
Das TO-3 Gehäuse, in dem der MJ 802 MBR untergebracht ist, ist ein etablierter Standard für Leistungshalbleiter. Es besteht typischerweise aus einem Metallgehäuse, das eine hervorragende Wärmeableitung ermöglicht. Die Basis des Transistors ist oft direkt mit dem Metallgehäuse verbunden, was eine effiziente Abführung von Abwärme an einen Kühlkörper erlaubt. Die Anschlusspins sind robust ausgeführt und für hohe Ströme ausgelegt. Die interne Struktur des Transistors, basierend auf Silizium-Halbleitertechnologie, ist für die gewünschten elektrischen Eigenschaften optimiert. Die NPN-Struktur mit p-dotiertem Basisbereich und n-dotierten Emitter- und Kollektorbereichen ermöglicht die Steuerung des Stromflusses durch die Basis.
Wichtige Überlegungen zur Anwendung und Kühlung
Um die volle Leistung und Lebensdauer des MJ 802 MBR zu gewährleisten, ist eine adäquate Kühlung unerlässlich. Aufgrund der hohen Verlustleistung von 200W sollte der Transistor stets auf einem geeigneten Kühlkörper montiert werden. Die Auswahl des Kühlkörpers hängt von der tatsächlichen Verlustleistung und der Umgebungstemperatur ab. Die Verwendung einer thermischen Paste zwischen dem Transistor und dem Kühlkörper verbessert den Wärmeübergang erheblich. Darüber hinaus ist es ratsam, die maximal zulässigen Werte für Spannung und Strom nicht auszureizen, um eine übermäßige Belastung und potenzielle Beschädigung zu vermeiden. Die genauen Betriebsparameter und empfohlenen Kühlungsmaßnahmen sind stets dem spezifischen Datenblatt des Herstellers zu entnehmen.
FAQ – Häufig gestellte Fragen zu MJ 802 MBR – Bipolartransistor, NPN, 90V, 30A, 200W, TO-3
Was bedeutet die Bezeichnung „NPN“ bei diesem Transistor?
NPN beschreibt den Aufbau des Halbleitermaterials im Transistor. Es bedeutet, dass eine Schicht aus p-leitendem Material (Basis) zwischen zwei Schichten aus n-leitendem Material (Emitter und Kollektor) liegt. Dies bestimmt die Art und Weise, wie der Strom gesteuert wird, und erfordert eine positive Spannung an der Basis, um den Stromfluss vom Kollektor zum Emitter zu ermöglichen.
Ist der MJ 802 MBR für Schalt- oder Verstärkeranwendungen besser geeignet?
Der MJ 802 MBR ist aufgrund seiner hohen Strom- und Spannungsbelastbarkeit sowie seiner Verlustleistung für beide Anwendungsarten hervorragend geeignet. Er kann als leistungsstarker Schalter in Netzteilen oder Motorsteuerungen eingesetzt werden, aber auch als Ausgangstransistor in Audio-Endstufen, wo er erhebliche Leistung abgeben muss.
Welche Art von Kühlung wird für den MJ 802 MBR empfohlen?
Aufgrund seiner hohen Verlustleistung von 200W ist eine effektive Kühlung unerlässlich. Es wird dringend empfohlen, den MJ 802 MBR auf einem ausreichend dimensionierten Kühlkörper zu montieren. Die genaue Größe des Kühlkörpers hängt von der spezifischen Anwendung und der zu erwartenden Verlustleistung ab. Die Verwendung von Wärmeleitpaste zwischen Transistor und Kühlkörper ist ebenfalls wichtig.
Ist das TO-3 Gehäuse für moderne Anwendungen noch relevant?
Ja, das TO-3 Gehäuse ist aufgrund seiner hervorragenden Wärmeableitungseigenschaften und seiner Robustheit nach wie vor eine beliebte Wahl für Hochleistungsanwendungen. Es ermöglicht eine einfache Montage auf Kühlkörpern und gewährleistet eine gute elektrische Isolation des Gehäuses von den Anschlüssen.
Wo finde ich detaillierte elektrische Kenndaten für den MJ 802 MBR?
Detaillierte elektrische Kenndaten, wie z.B. der Stromverstärkungsfaktor (hFE) über verschiedene Arbeitspunkte, die Sättigungsspannungen (VCE(sat)) und die Schaltzeiten, finden Sie im Datenblatt des spezifischen Herstellers des MJ 802 MBR. Diese sind entscheidend für die genaue Auslegung von Schaltungen.
Kann der MJ 802 MBR in parallelen Konfigurationen eingesetzt werden?
Ja, die Parallelschaltung von Leistungstransistoren wie dem MJ 802 MBR ist eine gängige Methode, um die Strombelastbarkeit weiter zu erhöhen. Dabei ist jedoch auf eine gleichmäßige Stromverteilung zu achten, beispielsweise durch den Einsatz von Emitterwiderständen, um thermisches Durchgehen zu verhindern.
Welche Sicherheitsvorkehrungen sind beim Umgang mit diesem Leistungstransistor zu beachten?
Beim Umgang mit dem MJ 802 MBR sollten die üblichen Vorsichtsmaßnahmen für elektronische Bauteile getroffen werden. Insbesondere ist auf ESD-Schutz (elektrostatische Entladung) zu achten. Da es sich um ein Leistungselement handelt, sind bei der Schaltung und Inbetriebnahme Vorsicht geboten, um Spannungsspitzen oder Kurzschlüsse zu vermeiden, die zu Beschädigungen führen könnten.
