MJ 4032 – Hochleistungs-PNP-Darlington-Transistor für anspruchsvolle Schaltanwendungen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schalt- und Verstärkerschaltungen? Der MJ 4032 – ein PNP-Darlington-Transistor mit bemerkenswerten Spezifikationen wie 100V Spannungsfestigkeit, 16A Strombelastbarkeit und einer Verlustleistung von 150W im robusten TO-3 Gehäuse – ist die ideale Wahl für Ingenieure und Entwickler, die höchste Ansprüche an Zuverlässigkeit und Performance stellen. Dieses Bauteil löst das Problem der Leistungsbegrenzung in herkömmlichen Transistoren und ermöglicht den Aufbau kompakter, effizienter und robuster Stromversorgungssysteme sowie leistungsstarker Verstärker.
Überlegene Leistung und Zuverlässigkeit: Der MJ 4032 im Detail
Der MJ 4032 zeichnet sich durch eine außergewöhnliche Stromverstärkung und geringe Sättigungsspannung aus, was ihn zu einer überlegenen Wahl gegenüber Standard-PNP-Transistoren macht. Die integrierte Darlington-Struktur ermöglicht eine signifikant höhere Stromverstärkung (hFE), wodurch kleinere Basisströme ausreichen, um hohe Kollektorströme zu schalten. Dies vereinfacht die Ansteuerung und reduziert die Notwendigkeit von vorgeschalteten Treiberschaltungen. Die hohe Spannungsfestigkeit von 100V bietet zudem eine signifikante Reserve für anspruchsvolle Umgebungen und schützt die Schaltung vor Spannungsspitzen. Die beachtliche Verlustleistung von 150W, unterstützt durch das etablierte TO-3 Metallgehäuse, gewährleistet eine effektive Wärmeabfuhr und somit eine hohe Betriebssicherheit auch unter Volllastbedingungen.
Hauptvorteile des MJ 4032 – Darlington-Transistors
- Herausragende Stromverstärkung: Dank der Darlington-Konfiguration ermöglicht der MJ 4032 sehr hohe Stromverstärkungsfaktoren (hFE), was die Steuerung von hohen Lastströmen mit geringen Basisströmen ermöglicht.
- Hohe Spannungsfestigkeit: Mit einer Kollektor-Emitter-Spannung (VCEO) von bis zu 100V ist der Transistor bestens geeignet für Anwendungen, die eine hohe Spannungsreserve erfordern.
- Signifikante Strombelastbarkeit: Eine kontinuierliche Kollektorstrom (IC)-Fähigkeit von 16A erlaubt die Schaltung und Verstärkung hoher Ströme, ideal für Leistungsanwendungen.
- Robuste Verlustleistung: Mit einer maximalen Verlustleistung (PD) von 150W (bei geeigneter Kühlung) kann der MJ 4032 hohe thermische Belastungen verkraften und gewährleistet dadurch Langlebigkeit und Zuverlässigkeit.
- Etabliertes TO-3 Gehäuse: Das TO-3 Metallgehäuse bietet exzellente thermische Eigenschaften, eine hohe mechanische Stabilität und vereinfacht die Montage sowie die Anbindung an Kühlkörper, was für Hochleistungsanwendungen unerlässlich ist.
- Geringe Sättigungsspannung: Die niedrige VCE(sat) reduziert Energieverluste im Schalterzustand und trägt so zur Effizienz der Gesamtschaltung bei.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von linearen und Schaltnetzteilen bis hin zu Audioverstärkern und Motorsteuerungen.
Technische Spezifikationen und Qualitätsmerkmale
Der MJ 4032 ist ein leistungsstarker PNP-Darlington-Transistor, der für seine Robustheit und Zuverlässigkeit in anspruchsvollen Elektronikprojekten bekannt ist. Seine Konstruktion im TO-3 Metallgehäuse ist ein klares Indiz für die Auslegung für hohe thermische Belastungen. Dieses Gehäuse bietet nicht nur eine effiziente Wärmeableitung, sondern auch eine hohe mechanische Festigkeit, die für industrielle Anwendungen von entscheidender Bedeutung ist. Die PNP-Charakteristik prädestiniert ihn für Anwendungen, bei denen eine negative Ansteuerung zur Aktivierung des Transistors benötigt wird, was in vielen Schaltungsdesigns von Vorteil ist.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | PNP-Darlington-Transistor |
| Hersteller-Teilenummer | MJ 4032 |

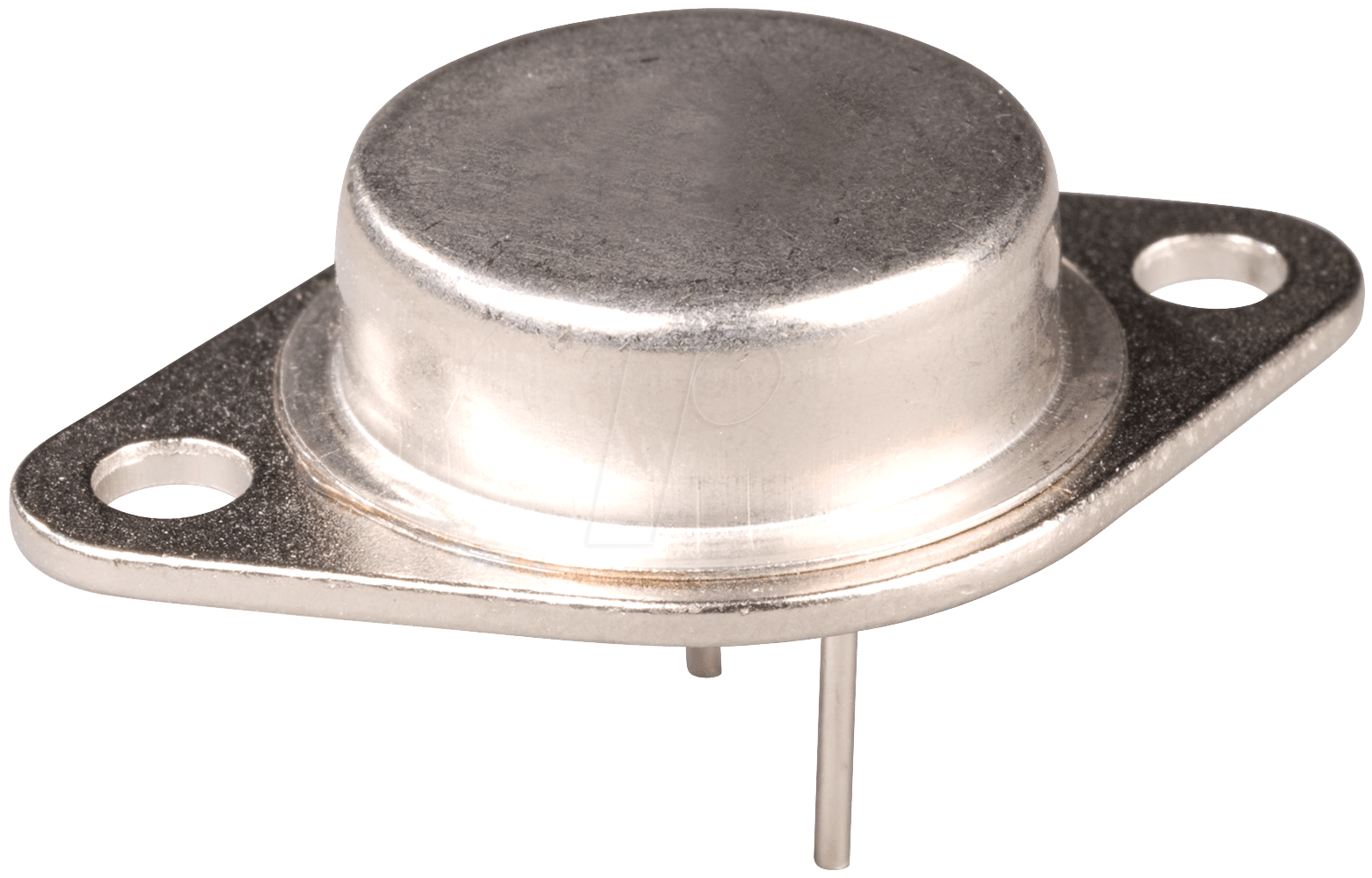

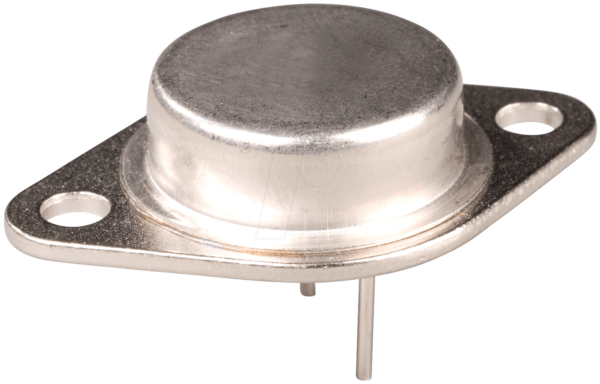

| Gehäusetyp | TO-3 (Metallgehäuse) |
| Max. Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Max. Kollektorstrom (IC) | 16 A (kontinuierlich) |
| Max. Verlustleistung (PD) | 150 W (bei 25°C Gehäusetemperatur und optimaler Kühlung) |
| DC Stromverstärkung (hFE) | Typisch > 1000 (variiert je nach Kollektorstrom und Temperatur) |
| Sättigungsspannung (VCE(sat)) | Sehr niedrig, ideal für Schaltanwendungen (typischerweise < 3V bei hohem Strom) |
| Betriebstemperaturbereich | Erweiterter Bereich, ausgelegt für industrielle Anwendungen (typ. -65°C bis +150°C) |
| Konstruktionsmerkmal | Integrierte Darlington-Schaltung für hohe Stromverstärkung. Das TO-3 Gehäuse ermöglicht eine effiziente Montage auf Kühlkörpern. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der MJ 4032 – Darlington-Transistor ist aufgrund seiner hohen Leistungsfähigkeit und robusten Bauweise für eine Vielzahl von anspruchsvollen Anwendungen prädestiniert. In der Leistungselektronik findet er breite Anwendung als Schalter in Netzteilen, wo er die Steuerung von hohen Strömen mit geringen Ansteuersignalen ermöglicht. Dies trägt zur Effizienz und Kompaktheit von Schaltnetzteilen bei. Im Bereich der Audioverstärker kann der MJ 4032 als Ausgangstransistor in Class-AB-Verstärkern eingesetzt werden, um hohe Ausgangsleistungen bei geringer Verzerrung zu erzielen. Seine Fähigkeit, hohe Ströme zu schalten, macht ihn auch für Motorsteuerungen und in industriellen Automatisierungssystemen zu einer ausgezeichneten Wahl.
Weitere typische Einsatzgebiete umfassen:
- Leistungsregler
- Stromversorgungsmodule
- DC-DC-Wandler
- Beleuchtungssysteme mit hoher Leistung
- Schweißgeräte
- Ladeinfrastrukturen
Die hohe Zuverlässigkeit und die bewährte TO-3 Gehäusetechnologie stellen sicher, dass der MJ 4032 auch unter widrigen Umgebungsbedingungen und bei kontinuierlicher Beanspruchung seine Leistung beibehält.
FAQs – Häufig gestellte Fragen zu MJ 4032 – Darlington-Transistor, PNP, 100V, 16A, 150W, TO-3
Was ist ein Darlington-Transistor und welche Vorteile bietet die Darlington-Konfiguration?
Ein Darlington-Transistor ist eine Schaltung aus zwei verbundenen Bipolartransistoren, die als eine einzige Einheit mit extrem hoher Stromverstärkung (hFE) fungiert. Die Anordnung ermöglicht es, mit einem sehr kleinen Basisstrom einen sehr großen Kollektorstrom zu steuern, was die Ansteuerung vereinfacht und den Bedarf an vorgeschalteten Treiberschaltungen reduziert.
Welche Art von Kühlung wird für den MJ 4032 empfohlen, um die maximale Verlustleistung zu erreichen?
Um die angegebene Verlustleistung von 150W sicher zu erreichen, ist die Anbindung des MJ 4032 an einen geeigneten Kühlkörper unerlässlich. Die Art und Größe des Kühlkörpers hängt von der spezifischen Anwendung und der Umgebungstemperatur ab. Eine Wärmeleitpaste zwischen Transistor und Kühlkörper verbessert den thermischen Kontakt und die Wärmeübertragung.
Kann der MJ 4032 als NPN-Transistor eingesetzt werden?
Nein, der MJ 4032 ist ein PNP-Darlington-Transistor. PNP-Transistoren werden mit einer negativen Ansteuerung (im Verhältnis zum Emitter) eingeschaltet, während NPN-Transistoren eine positive Ansteuerung benötigen. Eine direkte Verwendung als NPN-Transistor ist nicht möglich und würde zu Fehlfunktionen führen.
Ist der MJ 4032 für Hochfrequenzanwendungen geeignet?
Der MJ 4032 ist primär für Schalt- und Verstärkeranwendungen im nieder- bis mittelfrequenten Bereich konzipiert. Aufgrund seiner internen Kapazitäten und der Darlington-Struktur ist er in der Regel nicht für sehr hohe Schaltfrequenzen optimiert, bei denen schnellere Einzeltransistoren vorteilhafter wären.
Was bedeutet die Spezifikation „TO-3 Gehäuse“?
Das TO-3 Gehäuse ist ein standardisiertes, robustes Metallgehäuse für Leistungstransistoren. Es ist bekannt für seine ausgezeichneten thermischen Eigenschaften, die eine effiziente Wärmeabfuhr ermöglichen, und seine hohe mechanische Belastbarkeit, was es ideal für industrielle und leistungsintensive Anwendungen macht.
Welche Rolle spielt die niedrige Sättigungsspannung (VCE(sat)) des MJ 4032?
Die niedrige Sättigungsspannung (VCE(sat)) bedeutet, dass im leitenden Zustand nur ein geringer Spannungsabfall über dem Transistor besteht. Dies reduziert die Leistungsverluste im Transistor selbst und erhöht somit die Gesamteffizienz der Schaltung. Dies ist besonders wichtig in Schaltanwendungen und Netzteilen.
Für welche Art von Schaltungen ist der MJ 4032 am besten geeignet?
Der MJ 4032 eignet sich hervorragend für Anwendungen, die hohe Ströme schalten oder verstärken müssen und bei denen eine hohe Stromverstärkung erwünscht ist. Dazu gehören unter anderem Leistungsregler, lineare und Schaltnetzteile, Audioverstärker, Motorsteuerungen und diverse industrielle Steuerkreise.
