MJ 3001 ISC – Leistungsstarker NPN Darlington-Transistor für anspruchsvolle Schaltungen
Wenn Sie auf der Suche nach einer robusten und zuverlässigen Lösung für Schaltungen mit hohen Strom- und Spannungsanforderungen sind, bietet der MJ 3001 ISC NPN Darlington-Transistor die ideale Performance. Entwickelt für professionelle Anwendungen in der Leistungselektronik, ist dieser Transistor die erste Wahl für Ingenieure und Techniker, die höchste Zuverlässigkeit und Effizienz in ihren Designs erwarten. Seine Fähigkeit, hohe Ströme und Spannungen zu schalten, macht ihn perfekt für industrielle Steuerungen, Audioverstärker und Stromversorgungen.
Herausragende Leistungsmerkmale des MJ 3001 ISC
Der MJ 3001 ISC zeichnet sich durch seine überlegene Leistungsfähigkeit aus, die ihn von herkömmlichen Transistoren abhebt. Seine hohe Stromtragfähigkeit von 10A und die beeindruckende Spannungsfestigkeit von 80V ermöglichen den Einsatz in Bereichen, in denen andere Bauteile an ihre Grenzen stoßen. Die integrierte Darlington-Struktur sorgt für einen sehr hohen Gleichstromverstärkungsfaktor (hFE), was eine effiziente Ansteuerung mit geringen Eingangssignalen ermöglicht und die Notwendigkeit von vorgeschalteten Verstärkerstufen reduziert. Dies führt zu einfacheren Schaltungen und potenziell geringeren Systemkosten.
Technische Spezifikationen im Detail
- Hohe Strombelastbarkeit: Mit einer maximalen Kollektorstromstärke von 10A ist der MJ 3001 ISC für eine Vielzahl von Leistungsanwendungen geeignet, von Motorsteuerungen bis hin zu Hochstrom-Netzteilen.
- Signifikante Spannungsfestigkeit: Die Collector-Emitter-Spannung (Vceo) von 80V bietet ausreichende Reserven für viele industrielle und audio-technische Anwendungen, was die Zuverlässigkeit und Langlebigkeit Ihrer Schaltung erhöht.
- Potenzielle Verlustleistung: Mit einer maximalen Verlustleistung von 150W (bei entsprechender Kühlung) ist dieser Transistor für anspruchsvolle Dauerlasten ausgelegt. Die effektive Wärmeabfuhr ist hierbei entscheidend für die optimale Performance und Lebensdauer.
- NPN-Schaltungstyp: Als NPN-Transistor lässt er sich leicht in gängigen Schaltungskonfigurationen integrieren und bietet eine intuitive Ansteuerung durch positive Basisspannungen.

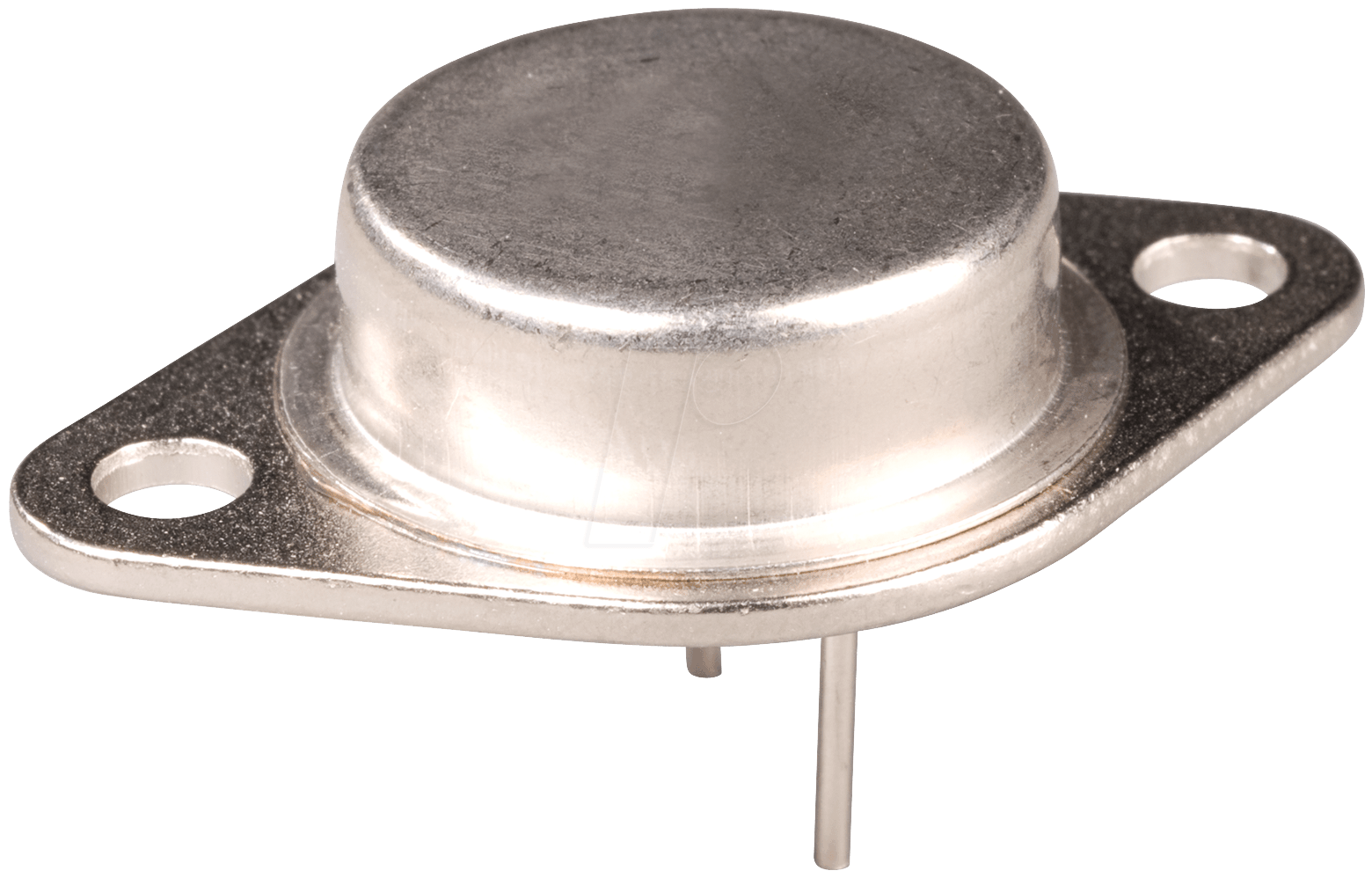

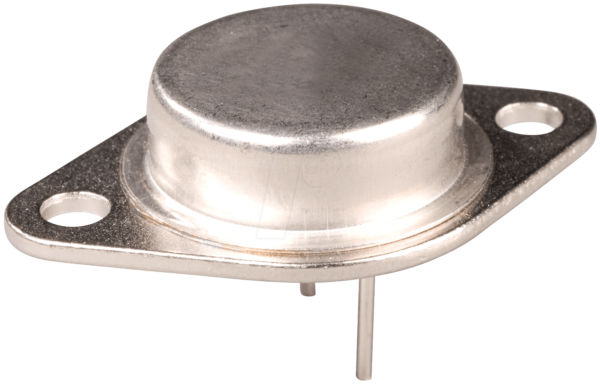

- TO-3 Gehäuse: Das bewährte TO-3 Gehäuse bietet eine exzellente Basis für die Wärmeableitung, besonders in Verbindung mit einem Kühlkörper. Dies ist essenziell für die Aufrechterhaltung der Spezifikationen unter Last.
Anwendungsbereiche und Einsatzmöglichkeiten
Der MJ 3001 ISC ist prädestiniert für den Einsatz in diversen leistungsintensiven Elektronikprojekten. Seine Robustheit und Leistungsfähigkeit machen ihn zu einer bevorzugten Komponente für:
- Leistungsfähige Audioverstärker: Bietet die nötige Stromreserve und Verzerrungsarmut für Hi-Fi- und professionelle Audioanwendungen.
- Industrielle Motorsteuerungen: Ermöglicht die präzise und effiziente Ansteuerung von Elektromotoren.
- Schaltnetzteile und lineare Spannungsregler: Sorgt für stabile und zuverlässige Stromversorgungen, auch unter hoher Last.
- Netzteil-Aufbereitungen und -Stabilisierungen: Bietet die notwendige Leistung zur Überwachung und Regelung von Spannungen.
- Labor- und Testequipment: Verlässliche Komponente für Prototypen und Messgeräte, die hohe Strom- und Spannungsbereiche abdecken müssen.
Vergleich und Überlegenheit gegenüber Standardlösungen
Die Integration der Darlington-Struktur im MJ 3001 ISC bietet einen signifikanten Vorteil gegenüber einzelnen Bipolar-Transistoren. Der inhärent hohe Stromverstärkungsfaktor (hFE) bedeutet, dass nur ein minimaler Basisstrom benötigt wird, um einen großen Kollektorstrom zu steuern. Dies vereinfacht die Ansteuerungsschaltung erheblich und reduziert die Komplexität sowie die Anzahl der benötigten Komponenten. Während Standard-Bipolar-Transistoren oft zusätzliche Verstärkerstufen benötigen, um ähnliche Stromverstärkungen zu erzielen, liefert der MJ 3001 ISC diese direkt. Des Weiteren ist das TO-3 Gehäuse für seine thermische Belastbarkeit bekannt, was ihn für Dauerbetrieb und Hochleistungsanwendungen zur überlegenen Wahl macht, im Vergleich zu kleineren, weniger wärmeableitenden Gehäuseformen, die bei ähnlichen Stromwerten schnell an ihre Grenzen stoßen würden.
Produkt-Eigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Typ | NPN Darlington-Transistor |
| Max. Kollektorstrom (Ic) | 10 A |
| Max. Kollektor-Emitter-Spannung (Vceo) | 80 V |
| Max. Verlustleistung (Pd) | 150 W (mit Kühlkörper) |
| Gehäuse-Form | TO-3 |
| Gleichstromverstärkung (hFE) | Typischerweise sehr hoch (spezifische Werte je nach Datenblatt) |
| Anwendungsbereich | Leistungselektronik, Audioverstärker, Netzteile, Motorsteuerungen |
| Thermische Anbindung | Optimiert für Kühlkörpermontage zur effektiven Wärmeabfuhr |
FAQ – Häufig gestellte Fragen zu MJ 3001 ISC – Darlington-Transistor, NPN, 80V, 10A, 150W, TO-3
Welche Art von Kühlkörper benötige ich für den MJ 3001 ISC?
Für den MJ 3001 ISC wird die Verwendung eines ausreichend dimensionierten Kühlkörpers dringend empfohlen, insbesondere wenn der Transistor über längere Zeiträume bei hoher Last betrieben wird. Die genaue Größe und Art des Kühlkörpers hängt von der maximalen Verlustleistung ab, die im jeweiligen Einsatzszenario auftritt. Generell gilt: Je höher die Verlustleistung, desto größer muss der Kühlkörper sein, um eine Überhitzung zu vermeiden und die Lebensdauer des Transistors zu gewährleisten. Eine typische Empfehlung ist ein Rippenkühler mit ausreichender Oberfläche.
Ist der MJ 3001 ISC für Hochfrequenzanwendungen geeignet?
Der MJ 3001 ISC ist primär für niederfrequente Anwendungen konzipiert. Aufgrund seiner Darlington-Struktur und der internen Kapazitäten ist er weniger für sehr hohe Schaltfrequenzen optimiert. Für Anwendungen, die Frequenzen im MHz-Bereich erfordern, sind speziell entwickelte Hochfrequenztransistoren besser geeignet.
Welche Schutzschaltungen sind für den MJ 3001 ISC ratsam?
Um die Zuverlässigkeit des MJ 3001 ISC zu maximieren, empfiehlt sich der Einsatz von Schutzschaltungen, insbesondere zum Schutz vor Überspannungen und Rückinduktionsspannungen. Dies kann durch die Parallelschaltung einer Freilaufdiode (bei induktiven Lasten wie Motoren) oder die Implementierung von RC-Gliedern zur Dämpfung von Spannungsspitzen erfolgen. Auch die Überwachung der Temperatur ist eine sinnvolle Ergänzung.
Kann ich den MJ 3001 ISC mit einer niedrigeren Spannungsquelle betreiben?
Ja, Sie können den MJ 3001 ISC problemlos mit niedrigeren Spannungsquellen betreiben. Die angegebene maximale Spannung von 80V ist die Obergrenze, bis zu der der Transistor sicher arbeitet. Die Strom- und Spannungsanforderungen der zu schaltenden Last sind hierbei entscheidend für die Wahl der Betriebsspannung.
Wie unterscheidet sich ein Darlington-Transistor wie der MJ 3001 ISC von einem einzelnen Bipolar-Transistor?
Ein Darlington-Transistor integriert im Wesentlichen zwei Bipolar-Transistoren in einer Schaltung, um einen sehr hohen Gesamtnicht-Speicher-Verstärkungsfaktor zu erzielen. Das bedeutet, dass für einen bestimmten Kollektorstrom ein deutlich geringerer Basisstrom benötigt wird, als bei einem einzelnen Transistor. Dies vereinfacht die Ansteuerungsschaltung erheblich und macht den MJ 3001 ISC ideal für Anwendungen, bei denen begrenzte Ansteuersignale vorhanden sind, aber hohe Ströme geschaltet werden müssen.
Wie wichtig ist die korrekte Montage des TO-3 Gehäuses?
Die korrekte Montage des TO-3 Gehäuses ist von entscheidender Bedeutung, insbesondere für die Wärmeableitung. Eine gute thermische Anbindung an einen Kühlkörper durch geeignete Wärmeleitpaste und eine feste Verschraubung maximiert die Leistungsfähigkeit und Lebensdauer des Transistors. Eine mangelhafte Montage kann zu einer schnellen Überhitzung und zum Ausfall des Bauteils führen.
Ist der MJ 3001 ISC für den Einsatz in Netzteilen geeignet, die negative Spannungen erzeugen?
Der MJ 3001 ISC ist ein NPN-Transistor, was bedeutet, dass er für die Schaltung von positiven Strömen und Spannungen optimiert ist. Für die Erzeugung negativer Spannungen oder die Schaltung von negativen Strömen sind PNP-Transistoren oder andere Bauteile besser geeignet. In einer symmetrischen Stromversorgung könnte er jedoch in Kombination mit einem PNP-Transistor verwendet werden.
